Maschera dei Risultati di Calcolo - Relazione Tecnica e Stampe
Per accedere alla maschera di riepilogo dei risultati dei calcoli termici (UNI EN 12831-1), energetici (secondo UNI/TS 11300) e degli output di stampa, cliccare sull'icona dedicata oppure digitare CFEN nella riga di comando.

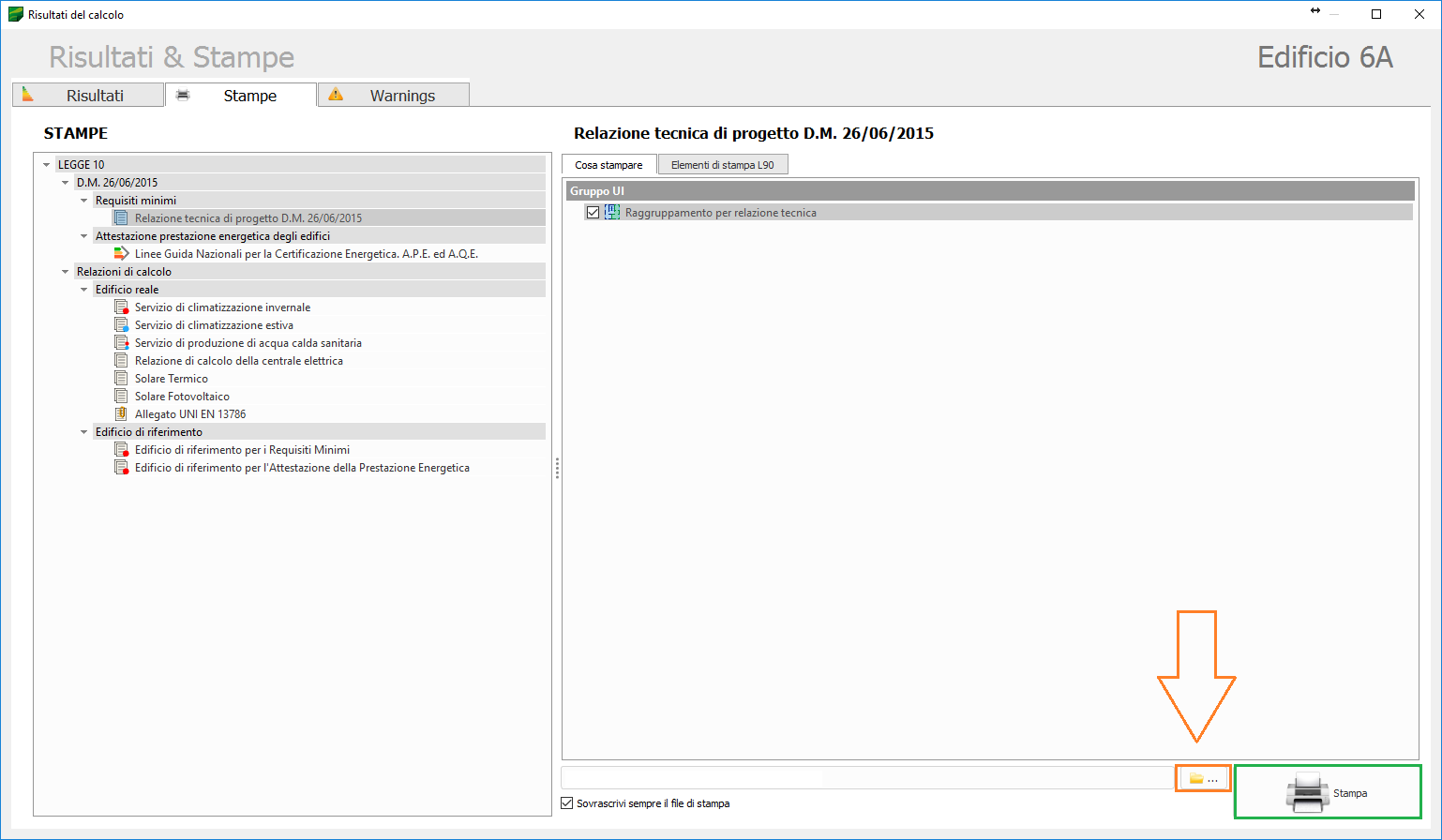

📂 Accesso
La scheda Relazione tecnica rappresenta la relazione tecnica conforme alle disposizioni contenute nel D.M. del 26/06/2015 e consente di visualizzare a video e produrre la documentazione in formato RTF oppure in formato PDF della stessa.
🛠 Interfaccia e Comandi

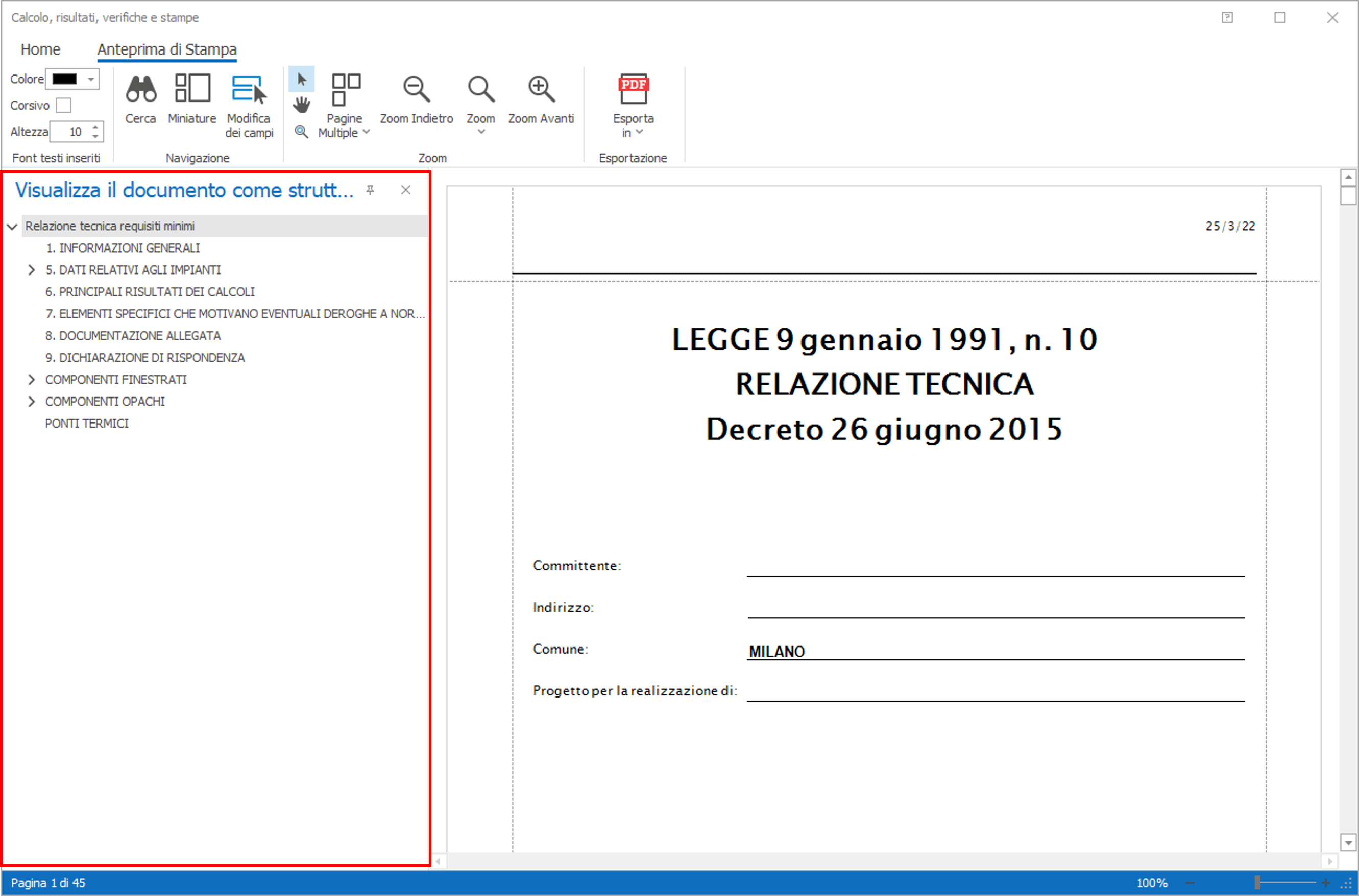

Nell'anteprima di stampa nella parte destra "Visualizza il documento", sono elencate le voci inerenti le prescrizioni normative che possono caratterizzare il tipo di intervento selezionato nell'ambito del progetto; a ciascuna può essere associata una descrizione che verrà riportata in automatico nel documento in formato RTF.

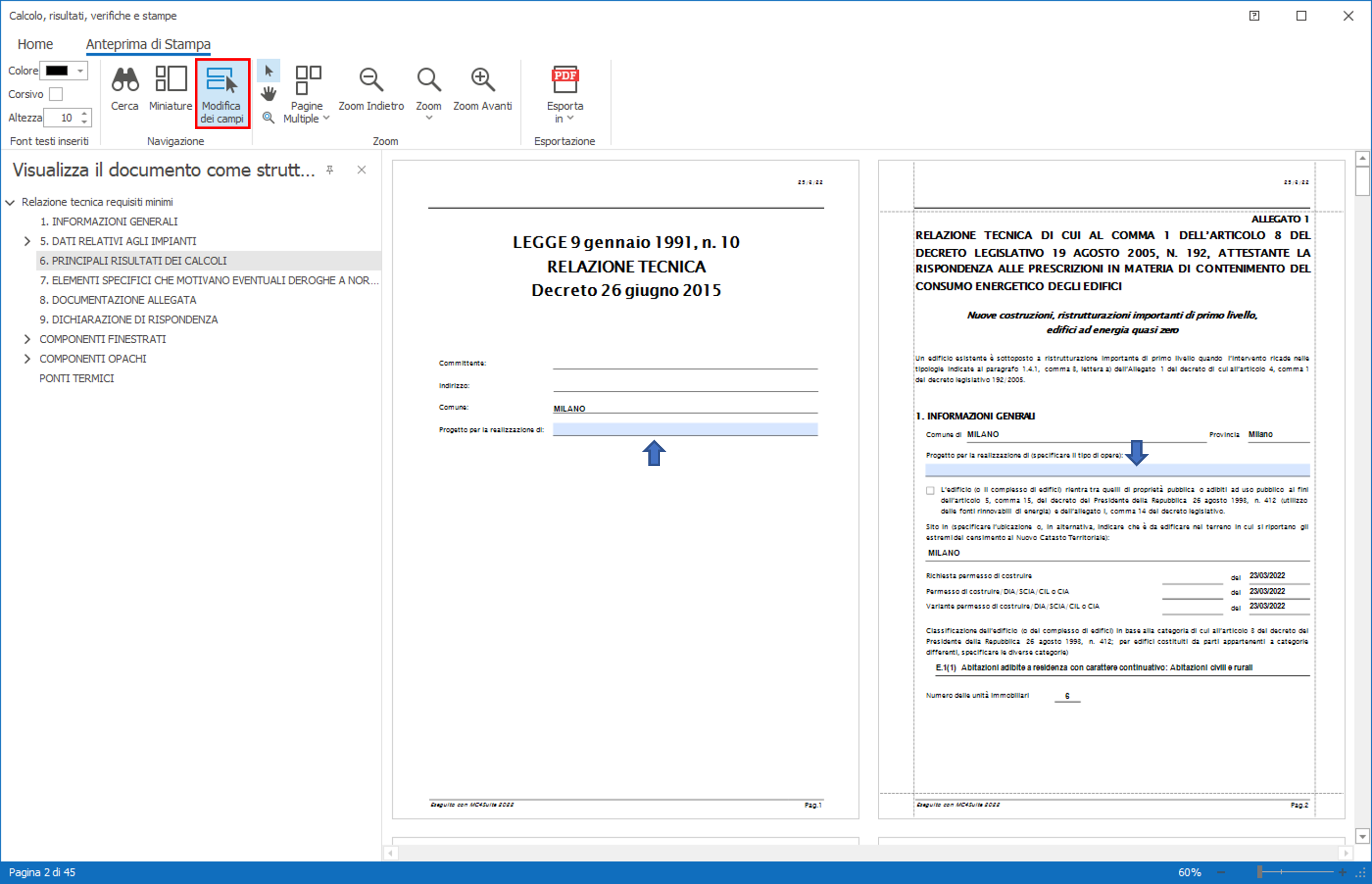

Tramite il comando Modifica dei campi si può in anteprima effettuare opportune modifiche alle voci evidenziate in azzurro; ogni modifica effettuata in tale maschera è salvata automaticamente.

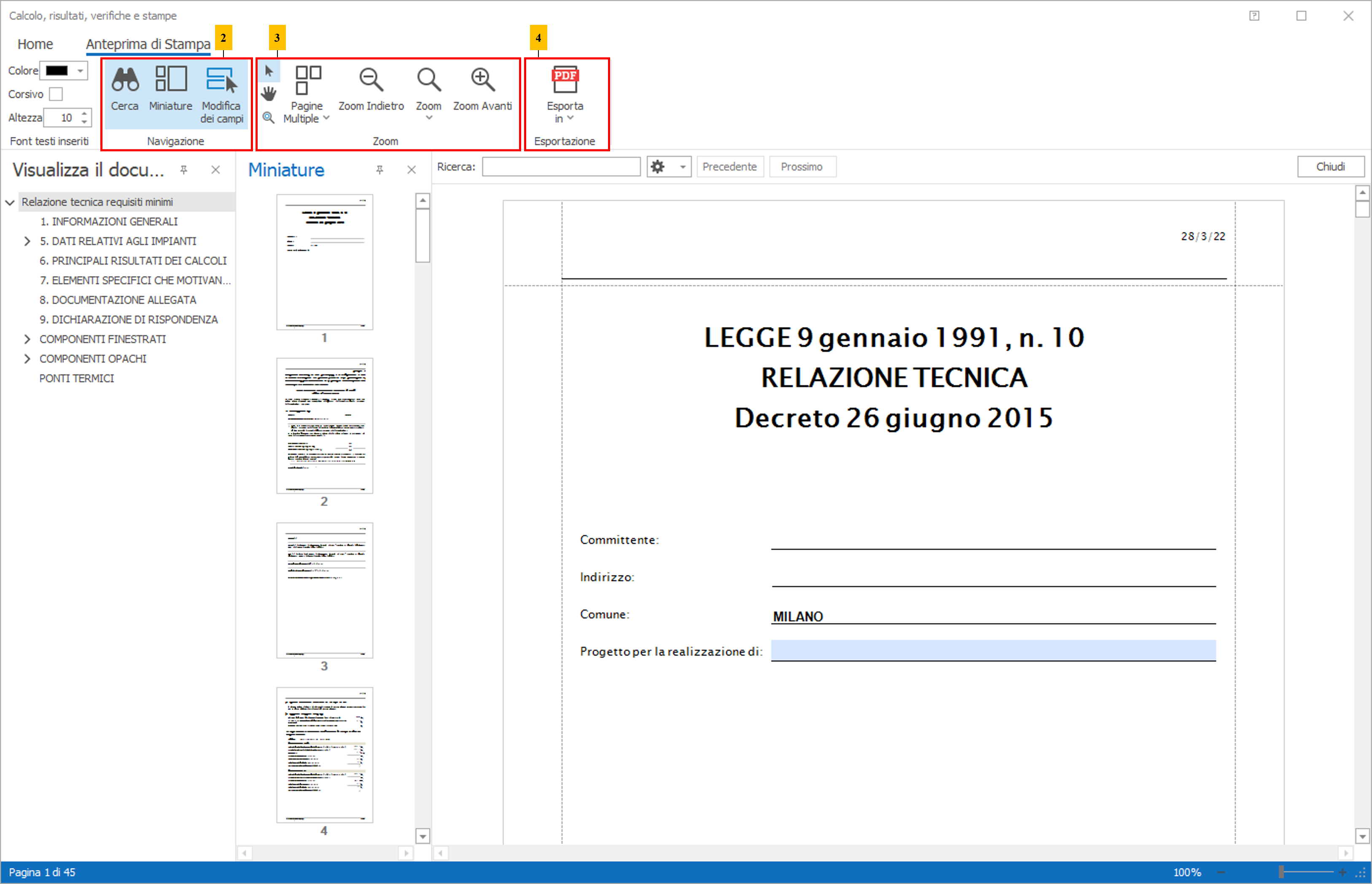

Il toolbar dei comandi della maschera sono organizzati nel seguente modo:

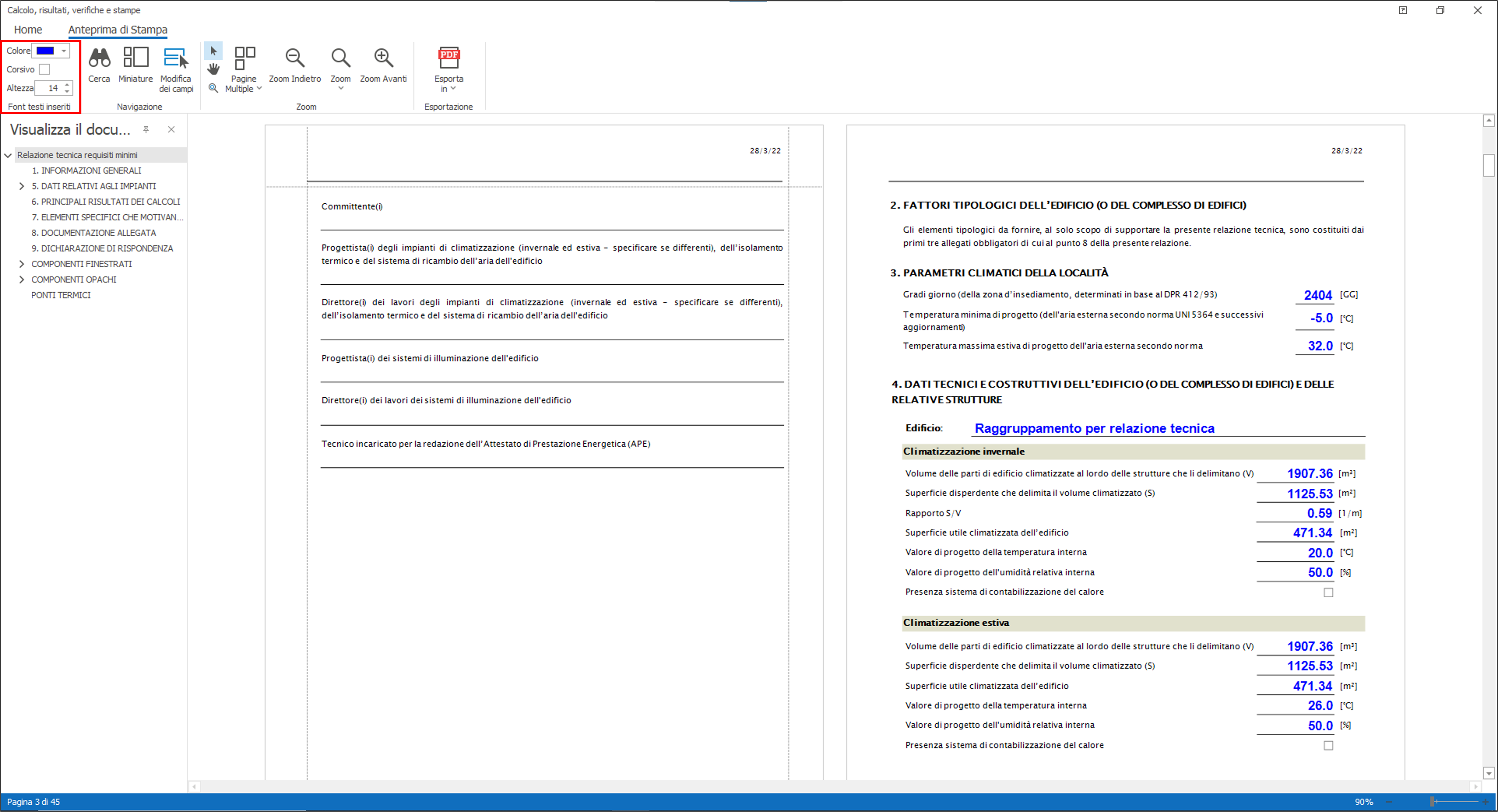

- Font testi inseriti: consente di modificare i caratteri alfanumerici della relazione tecnica.
- Navigazione
- Cerca: mostra la finestra di ricerca per cercare il testo nel documento. Miniatura: apre la miniatura che consente di navigare attraverso il documento.
- Zoom: si trovano pulsanti che riguardano la modalità di visualizzazione del documento e lo strumento zoom utilizzato per ingrandire o diminuire le dimensioni del documento all'interno della finestra.
- Esportazioni: è possibile esportare il documento in formato RTF, PDF o DOCX.
📌 Specifiche Regionali
Provincia autonoma di Trento
Il par. 5 (Classificazione energetica) del DECRETO DEL PRESIDENTE DELLA PROVINCIA 16 agosto 2022, n. 11-68/Leg prevede che il fabbisogno di energia primaria non rinnovabile per la climatizzazione invernale, per la produzione dell'acqua calda sanitaria e per l'eventuale ventilazione meccanica dell'edificio progettato (EPH,W,V,nren di seguito EPclasse) sia inferiore ad un indice limite (EPclasse,lim) pari a:
- EPclasse,lim = 60 kWh/m² anno, relativamente alla categoria E.1 (edifici adibiti a residenza e assimilabili, ai sensi del d.p.r. 412/1993)
- EPclasse,lim = 17 kWh/m³ anno, per tutte le altre categorie
che limitatamente agli interventi di nuova costruzione e di demolizione e ricostruzione divengono pari a:
- EPclasse,lim = 50 kWh/m² anno, relativamente alla categoria E.1
- EPclasse,lim = 14 kWh/m³ anno, per tutte le altre categorie
Tale verifica viene svolta dal software direttamente nella targa energetica contenuta nell'Attestato di Prestazione Energetica. Il valore minimo normativo da rispettare è evidenziato mediante una riga più spessa, come indicato nella figura sottostante:
Il progettista quindi, oltre alla relazione tecnica, dovrà presentare copia dell'Attestato di Prestazione Energetica.
📋 Stampa Relazioni di Calcolo
Le relazioni di calcolo sono riferite alle due casistiche previste dal D.M. 26/06/2015 ovvero: 1) Edificio reale, 2) Edificio di riferimento.

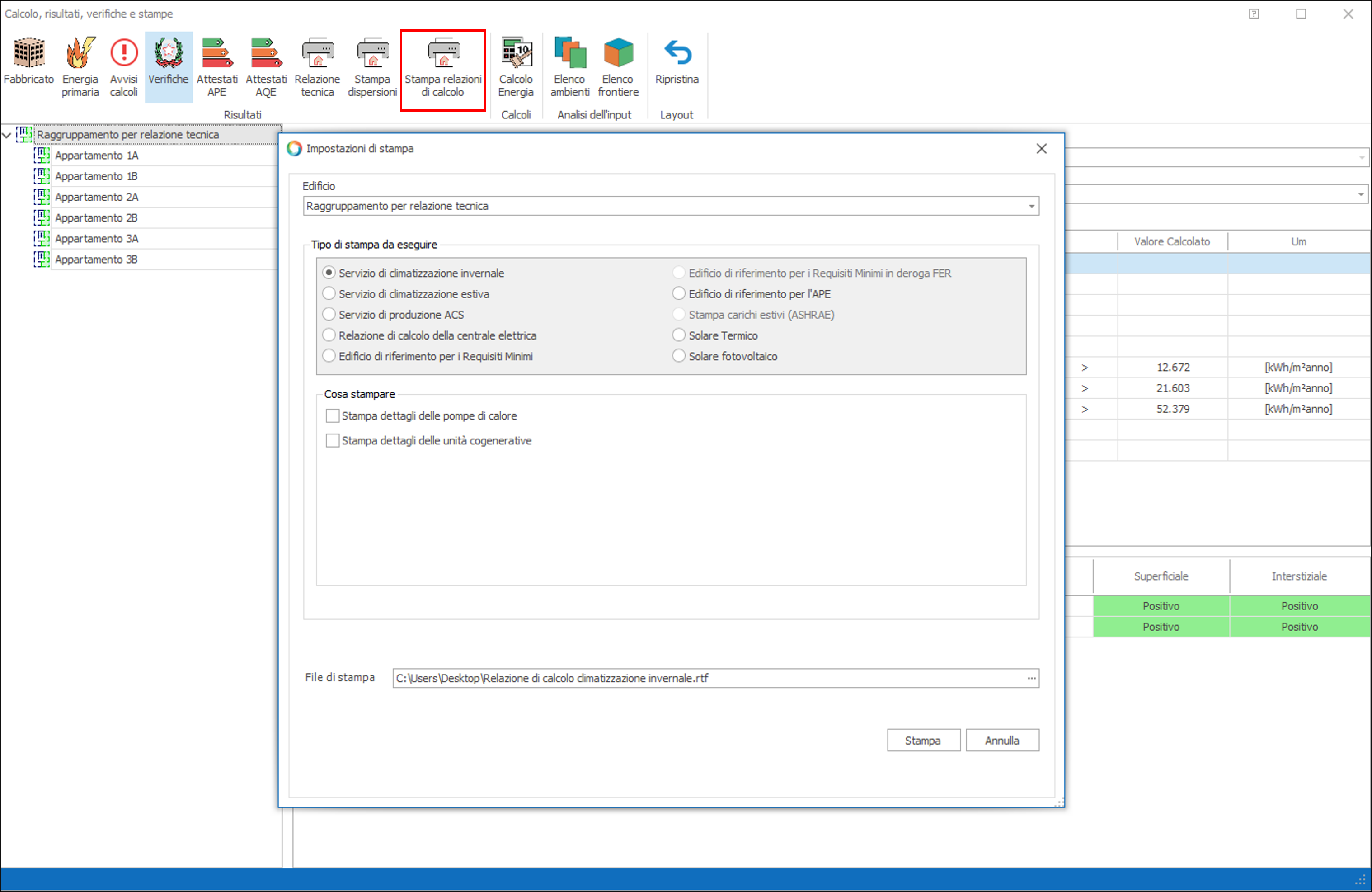

Nelle opzioni di stampa dei servizi di climatizzazione (invernale, estiva) e di produzione ACS è possibile scegliere quale centrale termica stampare; per la relazione di calcolo della centrale elettrica è possibile scegliere quale centrale elettrica stampare. Per Solare Termico e Solare Fotovoltaico è possibile scegliere quale progetto di collettori/moduli stampare; per l'Edificio di riferimento per i requisiti minimi è possibile scegliere di quale Raggruppamento di unità immobiliari stampare il resoconto.
Edificio reale
- Servizio di climatizzazione invernale: report contenente i dati di input e l'output di calcolo del fabbisogno di energia per il servizio di climatizzazione invernale secondo UNI/TS 11300 parti 1, 2, 4 e 5.
- Servizio di climatizzazione estiva: report contenente i dati di input ed output di calcolo del fabbisogno di energia per il servizio di climatizzazione estiva secondo UNI/TS 11300 parti 1, 2, 3, 4 e 5.
- Servizio di produzione di acqua calda sanitaria: report contenente i dati di input ed output di calcolo del fabbisogno di energia per il servizio ACS secondo UNI/TS 11300-2, 4 e 5.
- Relazione di calcolo della centrale elettrica: report contenente i dati di input ed output di calcolo del fabbisogno di energia per il servizio di illuminazione, ventilazione meccanica e trasporto di persone secondo UNI/TS 11300 parti 1, 2, 4, 5 e 6.
- Solare Termico: report del calcolo di dimensionamento di un impianto solare termico.
- Solare Fotovoltaico: report del calcolo di dimensionamento di un impianto solare fotovoltaico secondo UNI/TS 11300-4.
- Allegato UNI EN 13786: report contenente la verifica dell'inerzia termica delle strutture edilizie esterne.
Edificio di riferimento
- Edificio di riferimento per i requisiti minimi: report contenente i dati utilizzati per la definizione dell'edificio di riferimento ai fini della relazione tecnica conforme al D.M. 26/06/2015.
- Edificio di riferimento per l'Attestazione della prestazione energetica: report contenente i dati utilizzati per la definizione dell'edificio di riferimento ai fini della classificazione energetica.
📊 Contenuto delle Stampe
Servizio di climatizzazione invernale
Coefficienti di conversione dei vettori energetici
Questa scheda riporta i fattori di conversione dei vari vettori energetici utilizzati. La tabella compare più volte nella relazione di calcolo: una prima volta per la/e centrale/i termica/he che si è scelto di stampare, una seconda volta per la/e centrale/i elettrica/he a cui appartengono. Nel caso in cui il vettore energetico sia un combustibile fossile, i dati riportati (tutti editabili nell'apposito archivio dei fattori di conversione in energia primaria) sono:
- PCI: Potere Calorifico Inferiore del combustibile.
- f CO2: Quantità di anidride carbonica prodotta dalla combustione per generare un quantitativo unitario di energia termica [kg CO2/kWh].
- f P,ren: Fattore di conversione in energia primaria rinnovabile [-].
- f P,nren: Fattore di conversione in energia primaria non rinnovabile [-].
- f P,tot: Fattore di conversione in energia primaria totale [-].
Per l'energia elettrica da rete, i dati riportati sono gli stessi dei combustibili fossili ad eccezione del Potere Calorifico Inferiore.
| Voce | Descrizione |
|---|---|
| Energia elettrica prodotta in-situ con moduli fotovoltaici | Fattori di conversione in energia primaria dell'energia elettrica rinnovabile prodotta localmente |
| Energia elettrica esportata prodotta da moduli fotovoltaici | Fattori di conversione in energia primaria dell'energia elettrica prodotta localmente ed esportata |
| Unità cogenerativa | Fattori di conversione in energia primaria dell'energia elettrica prodotta localmente dall'unità cogenerativa ed esportata, calcolati secondo le formule (18), (19) e (20) della UNI/TS11300-5:2016 |
| Energia termica prodotta in-situ con pannelli solari | Fattori di conversione in energia primaria dell'energia termica prodotta localmente con pannelli solari |
| Energia termica estratta da pompa di calore | Fattori di conversione in energia primaria dell'energia termica estratta dall'ambiente circostante |
Risultati finali – indicatori di progetto
| Grandezza | Descrizione |
|---|---|
| A | Area della superficie utile climatizzata dell'edificio [m²] |
| Q k,nd | Fabbisogno di energia termica utile del servizio "k" calcolato in condizioni di ventilazione di riferimento [kWh/anno] |
| EP k,nd | Indice di prestazione termica utile per la climatizzazione [kWh/(m²anno)] |
| E P,k,ren | Fabbisogno di energia primaria rinnovabile per il servizio "k" [kWh/anno] |
| E P,k,nren | Fabbisogno di energia primaria non rinnovabile per il servizio "k" [kWh/anno] |
| E P,k,tot | Fabbisogno di energia primaria totale per il servizio "k" [kWh/anno] |
| EP k,ren | Indice di energia primaria rinnovabile per il servizio "k" [kWh/(m²anno)] |
| EP k,nren | Indice di energia primaria non rinnovabile per il servizio "k" [kWh/(m²anno)] |
| EP k,tot | Indice di energia primaria totale per il servizio "k" [kWh/(m²anno)] |
Fabbisogni energetici dei sistemi di generazione
- Fabbisogno di energia in uscita ai generatori Qx,gn,out [kWh]: elenca tutti i generatori di energia termica o frigorifera con il valore annuale di energia erogata per ciascun servizio.
- Fabbisogno di energia in ingresso ai generatori Qx,gn,in [kWh]: elenca tutti i generatori con il valore annuale di energia assorbita per soddisfare ciascun servizio.
Fabbisogni di energia primaria
In questa sezione sono riportate tre tabelle per il fabbisogno annuo di energia primaria non rinnovabile (E P,nren), rinnovabile (E P,ren) e totale (E P,tot). Le voci possono includere:
| Voce | Descrizione |
|---|---|
| Combustibili fossili | Contributo per ogni singolo servizio; fabbisogni di più sistemi con lo stesso combustibile vengono cumulati |
| Energia elettrica ex-situ | Fabbisogno dovuto alla quota di energia elettrica assorbita dalla rete di distribuzione |
| Energia elettrica da fonte rinnovabile in-situ | Fabbisogno soddisfatto tramite produzione di energia elettrica con moduli fotovoltaici |
| Energia esportata prodotta in-situ | Quantitativo di energia primaria prodotta in-situ ed esportata (valore negativo per ridurre il fabbisogno) |
| Servizi elettrici del cogeneratore | Energia primaria assorbita dal cogeneratore per produrre l'energia elettrica utilizzata dai vari servizi |
| Energia esportata prodotta da cogeneratore | Energia primaria prodotta in-situ dall'unità cogenerativa ed esportata (valore negativo) |
| Solare termico | Fabbisogno di energia primaria corrispondente all'energia termica prodotta con pannelli solari |
Per i Servizi elettrici del cogeneratore (una riga per ogni cogeneratore in progetto) il valore è determinato con la seguente procedura:
- Per ogni unità cogenerativa si conosce l'energia termica assorbita Q gn,in.
- Tramite il metodo dei fattori di allocazione previsto dal Decreto Ministeriale dei Requisiti Minimi si ripartisce l'energia assorbita dal cogeneratore in una parte per usi termici ed una per usi elettrici.
- La quota ripartita per usi elettrici viene a sua volta ripartita tra i vari servizi in maniera proporzionale al fabbisogno complessivo di energia elettrica di ogni singolo servizio.
- Il fabbisogno allocato per usi elettrici ripartito per ogni servizio viene moltiplicato per il fattore di conversione in energia primaria (rinnovabile, non rinnovabile e totale) del vettore energetico che alimenta il cogeneratore.
Il fabbisogno di energia primaria allocato per usi termici è invece direttamente conteggiato nella riga del vettore energetico che alimenta il cogeneratore.
Tutte le tabelle dei fabbisogni di energia primaria compaiono più volte nella relazione di calcolo: una prima volta per la/e centrale/i termica/he che si è scelto di stampare, una seconda volta per la/e centrale/i elettrica/he a cui appartengono.
Vettori energetici consumati e produzione di CO2
- Consumo annuo di vettore energetico: quantità di ogni vettore energetico consumato per soddisfare il fabbisogno di ogni servizio. La quantità di combustibili fossili è calcolata tramite il Potere calorifico inferiore inserito in archivio.
- Produzione annua di CO2 [kg]: tabella della produzione annua di CO2 per ogni vettore energetico e per ogni servizio presente. Il fattore di emissione per l'energia elettrica ex-situ è fissato pari a 0,4332 kgCO2/kWh.
Bilancio complessivo di energia elettrica
La tabella fornisce il fabbisogno mensile di energia elettrica per ogni servizio, ed è fondamentale per comprendere il meccanismo di ripartizione dell'energia elettrica prodotta da unità cogenerative e/o moduli fotovoltaici. Quando una grandezza è presente più volte, per diversi servizi, si indica con il pedice generico "k", che sta ad indicare i seguenti servizi:
| Pedice | Servizio |
|---|---|
| H | Climatizzazione invernale |
| C | Climatizzazione estiva |
| W | Produzione di acqua calda sanitaria |
| V | Ventilazione meccanica |
| L | Illuminazione |
| T | Trasporto |
| Grandezza | Unità | Descrizione |
|---|---|---|
| W in | kWh | Energia elettrica complessivamente assorbita per tutti i servizi da ausiliari elettrici di generazione, ausiliari elettrici non di generazione e generatori elettrici che non usano l'effetto Joule |
| W prod,PV | kWh | Energia elettrica complessivamente prodotta dai moduli fotovoltaici |
| W prod,CG | kWh | Energia elettrica complessivamente prodotta dalle unità cogenerative |
| W in,k | kWh | Energia elettrica assorbita per il k-esimo servizio da ausiliari elettrici di generazione, non di generazione e generatori che non usano l'effetto Joule |
| W gn,J,k | kWh | Energia elettrica assorbita per il k-esimo servizio da generatori che usano l'effetto Joule. Può essere diversa da zero solo per i servizi di Climatizzazione invernale e Produzione ACS |
| r el,PV,k | - | Fattore mensile di ripartizione dell'energia da moduli fotovoltaici del servizio k-esimo, pari a W in,k / W in (al netto dei generatori a effetto Joule). Le fonti rinnovabili in-situ hanno priorità rispetto alle cogenerative (§8 UNI/TS 11300-5:2016) |
| W prod,PV,k | kWh | Producibilità dei moduli fotovoltaici per i vari servizi, W prod,PV · r el,PV,k |
| W used,PV,k | kWh | Energia da fotovoltaico utilizzata mensilmente per il servizio k-esimo, min[W in,k; W prod,PV,k] |
| W exp,PV,k | kWh | Energia da fotovoltaico esportata mensilmente per il servizio k-esimo, W prod,PV,k − W used,PV,k |
| r el,CG,k | - | Fattore mensile di ripartizione dell'energia da unità cogenerative del servizio k-esimo, pari a (W in,k − W used,PV,k + W gn,J,k) / [∑k(W in,k − W used,PV,k + W gn,J,k)] (al lordo dei generatori a effetto Joule) |
| W prod,CG,k | kWh | Producibilità mensile delle unità cogenerative per i vari servizi, W prod,CG · r el,CG,k |
| W used,CG,k | kWh | Energia da cogeneratore utilizzata mensilmente per il servizio k-esimo, min[(W in,k − W used,PV,k + W gn,J,k); W prod,CG,k] |
| W exp,CG,k | kWh | Energia da cogeneratore esportata mensilmente per il servizio k-esimo, W prod,CG,k − W used,CG,k |
| W del,ofs,k | kWh | Energia elettrica mensilmente assorbita da rete per il servizio k-esimo, W in,k − W used,PV,k + W gn,J,k − W used,CG,k |
| W used,PV | kWh | Energia da fotovoltaico utilizzata mensilmente per tutti i servizi, ∑k W used,PV,k |
| W exp,PV | kWh | Energia da fotovoltaico esportata mensilmente, ∑k W exp,PV,k |
| W used,CG | kWh | Energia da unità cogenerative utilizzata mensilmente per tutti i servizi, ∑k W used,CG,k |
| W exp,CG | kWh | Energia da unità cogenerative esportata mensilmente, ∑k W exp,CG,k |
| W del,ofs | kWh | Energia elettrica mensilmente assorbita da rete per tutti i servizi, ∑k W del,ofs,k |
Al §1.1 dell'Allegato 1 del Decreto Ministeriale dei Requisiti Minimi è specificato che l'energia elettrica prodotta da fonte rinnovabile non può essere conteggiata ai fini del soddisfacimento di consumi elettrici per la produzione di calore con effetto Joule. Occorre quindi separare i consumi dei dispositivi che utilizzano l'effetto Joule (W gn,J,k) dal resto dei consumi; tale fabbisogno può comunque essere coperto con l'energia elettrica prodotta da unità cogenerative.
Questa tabella può comparire più volte nella relazione di calcolo: una volta per ogni centrale elettrica a cui appartengono le centrali termiche stampate.
Fabbisogni energetici delle varie unità immobiliari
Questa sezione si compone di sette tabelle dove per tutte le unità immobiliari presenti in progetto sono riportate le seguenti informazioni:
- Fabbisogno di energia primaria rinnovabile E P,ren [kWh]
- Fabbisogno di energia primaria non rinnovabile E P,nren [kWh]
- Fabbisogno di energia primaria totale E P,tot [kWh]
- Quota di energia primaria rinnovabile QR [%]
- Indice di energia primaria rinnovabile EP ren [kWh/(m²anno)]
- Indice di energia primaria non rinnovabile EP nren [kWh/(m²anno)]
- Indice di energia primaria totale EP tot [kWh/(m²anno)]
🔧 Servizio di Climatizzazione Estiva
Risultati finali
Consultare l'omonima sezione riportata nel capitolo relativo al Servizio di climatizzazione invernale.
🔧 Servizio di Produzione di Acqua Calda Sanitaria
Risultati finali
Consultare l'omonima sezione riportata nel capitolo relativo al Servizio di climatizzazione invernale.
🔧 Relazione di Calcolo della Centrale Elettrica
Risultati finali
Consultare l'omonima sezione riportata nel capitolo relativo al Servizio di climatizzazione invernale.
