Creazione Centrale Termica - Definizione Automatica

Procedura guidata per la creazione assistita della centrale termica tramite il wizard, che propone assetti impiantistici predefiniti per le soluzioni più comuni nell'edilizia residenziale.

📂 Accesso al Wizard​

![](../Calculation/Images/CT_creazione_ guidata_1.png)

Cliccando sul pulsante Crea da Wizard viene attivata la procedura di creazione assistita della centrale termica.

![](../Calculation/Images/CT_creazione_ guidata_2.png)

⚙️ Prima Pagina - Configurazione Impianto​

Nella prima pagina si seleziona una configurazione che potrà poi essere generata come impianto centralizzato o come una serie di impianti autonomi al servizio delle singole unità immobiliari. Le prime tre voci permettono di selezionare il servizio:

  1. Servizio di Riscaldamento
  2. Servizio di Acqua Calda Sanitaria
  3. Servizio di Raffrescamento

La configurazione dell'impianto può essere:

ConfigurazioneDescrizione
AssenteIl determinato servizio non è presente all'interno del progetto
CentralizzatoUna sola centrale termica con un impianto per tutti i servizi coinvolti, al quale saranno collegate tutte le zone di tutte le unità immobiliari del progetto
AutonomoTante centrali termiche quante sono le unità immobiliari del progetto

La quarta voce permette di scegliere il Tipo di impianto:

TipoDescrizione
Un unico circolatore per tutte le zone (con satelliti di zona)La distribuzione avviene tramite una colonna montante principale che adduce l'acqua calda ai satelliti di distribuzione di zona muniti di circolatore e miscelatori
Un circolatore per ogni zonaLa distribuzione è separata per ogni singola zona; i circolatori di zona sono posizionati in centrale termica ed azionati dal termostato di zona

⚙️ Seconda Pagina - Dati Componenti​

Premere avanti per continuare nella seconda ed ultima pagina che permette di impostare i componenti della centrale termica.

![](../Calculation/Images/CT_creazione_ guidata_3.png)

Il software richiederà di specificare i seguenti Dati componenti:

  1. Tipo di generatore per riscaldamento ed ACS: permette di scegliere, nel caso di configurazione di impianto riscaldamento e ACS centralizzati, il tipo di generazione dei due servizi se Separata o Combinata.

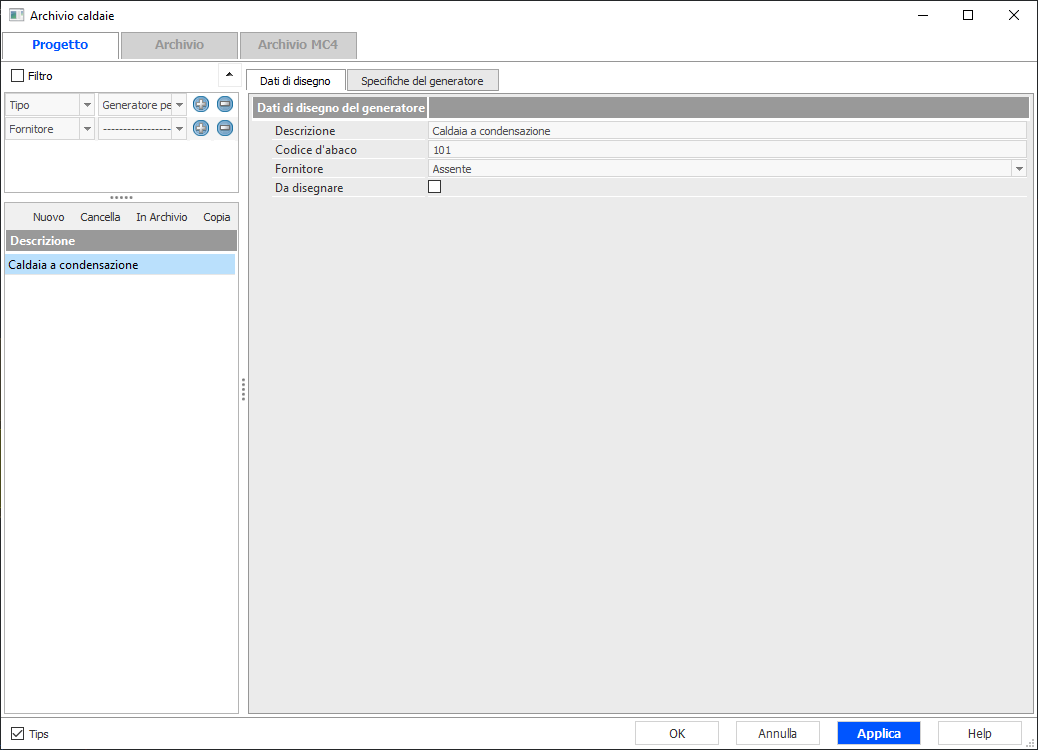

  2. Generatore climatizzazione invernale: selezionare il tipo ed il modello di alimentazione per il servizio di climatizzazione invernale. Il pulsante ... permette di accedere all'Archivio dei generatori corrispondente.

  1. Generatore ACS: selezionare il tipo ed il modello di alimentazione per il servizio di acqua calda sanitaria. Il pulsante ... permette di accedere all'archivio corrispondente.

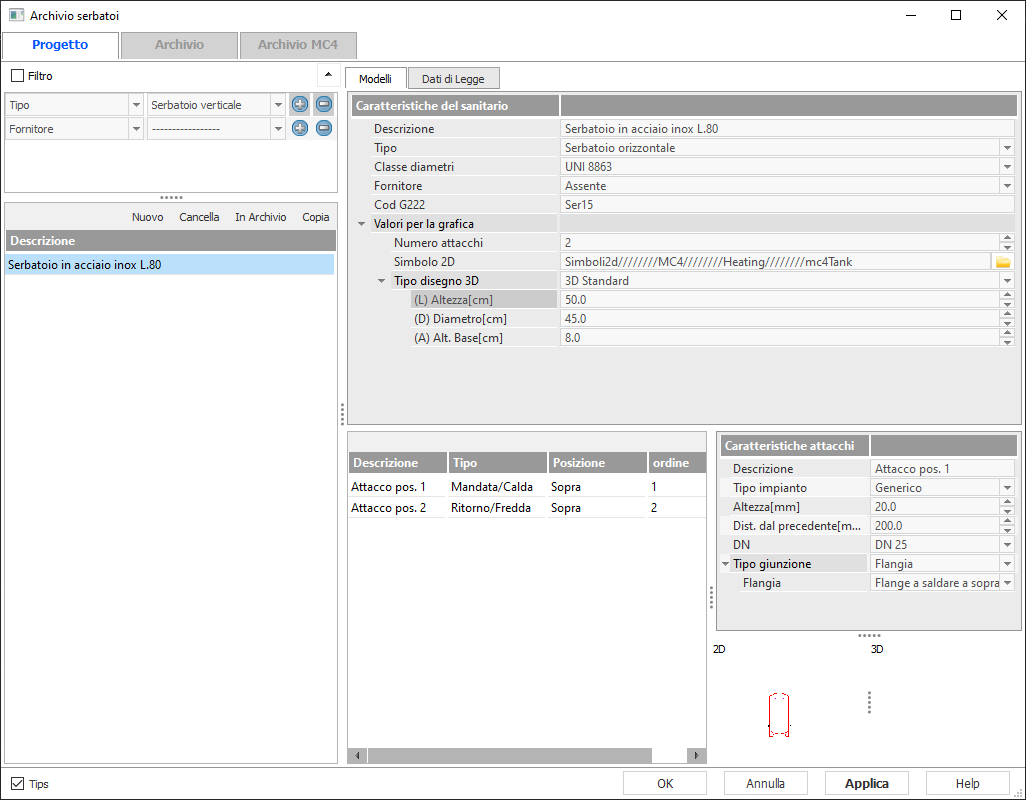

  2. Accumulo ACS - Con accumulo - Serbatoio di accumulo: selezionare il tipo ed il modello di serbatoio. Il pulsante ... permette di accedere all'archivio corrispondente. In questo caso il programma inserisce un collettore.

  1. Generatore climatizzazione estiva: selezionare il tipo ed il modello di alimentazione per il servizio di climatizzazione estiva. Il pulsante ... permette di accedere all'Archivio delle Pompe di Calore.

📊 Risultato della Creazione Guidata​

Completata l'attribuzione del/i generatore/i e dell'eventuale accumulo, cliccando sul tasto Fine, il software procederà alla creazione dell'oggetto "Centrale Termica", all'inserimento degli impianti e alla loro associazione alle zone impiantistiche, alla creazione di uno schema ad albero e/o grafico dei componenti.

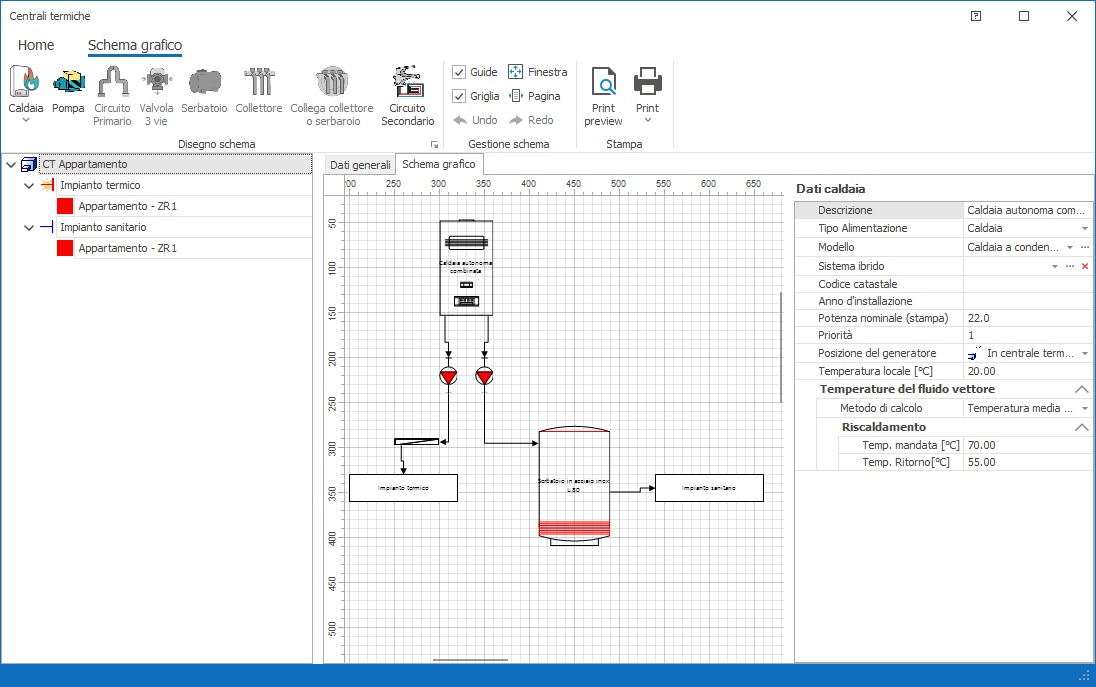

Esempio: Centrale termica con impianto centralizzato creato dal Wizard - Schema Grafico

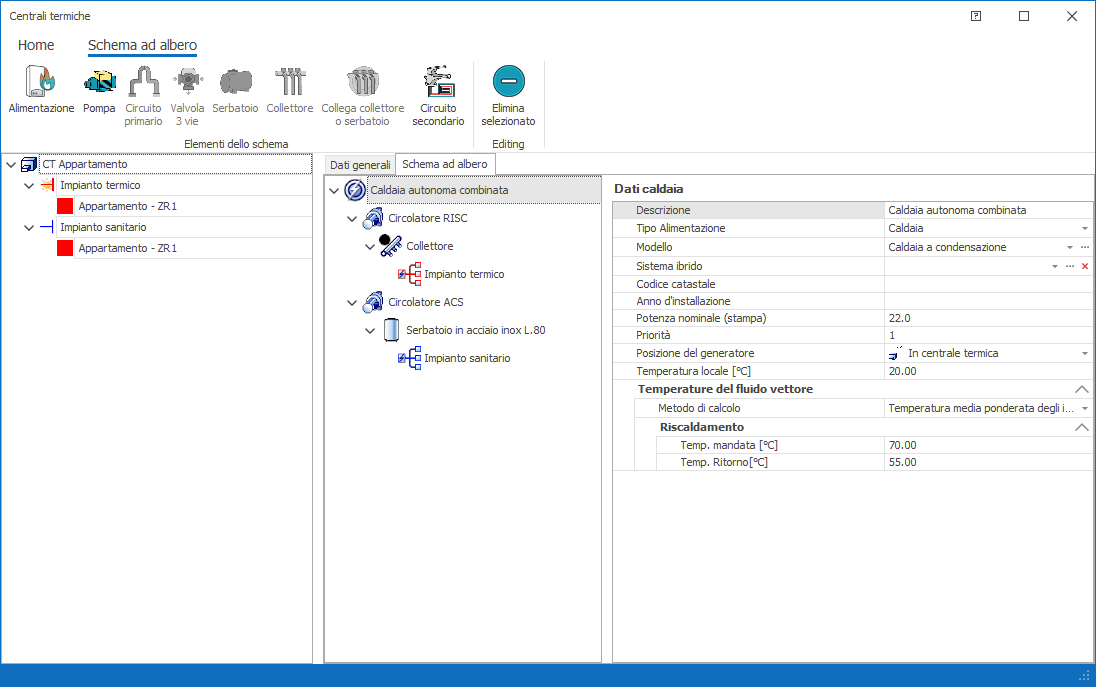

Esempio: Centrale termica con impianto centralizzato creati dal Wizard - Schema ad Albero
