Impianto Solare Termico
Configurazione e dimensionamento di un impianto solare termico all'interno del calcolo energetico secondo UNI/TS 11300-4.
📂 Accesso al Wizard
Per specificare la presenza di un impianto solare termico occorre cliccare:

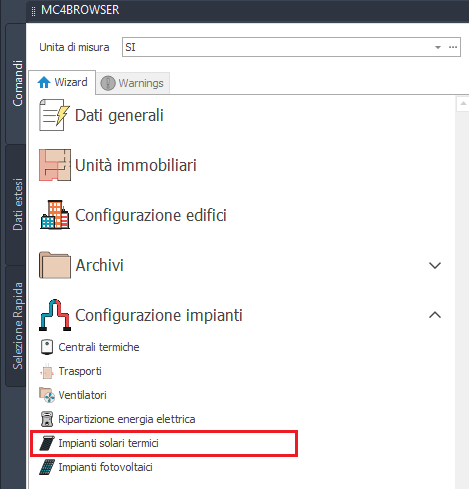

- Sul pulsante Impianti solari termici presente nella barra laterale MC4BROWSER:

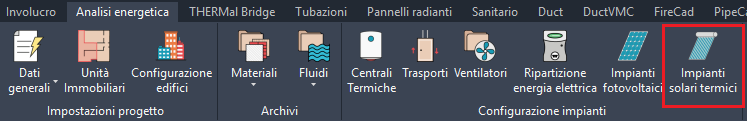

- Sul pulsante Impianti solari termici presente nella barra superiore dei comandi, scheda Analisi energetica:

È possibile accedere al wizard solo se il calcolo energetico è stato eseguito almeno una volta, perché altrimenti il modulo solare non può risalire all'entità del fabbisogno energetico richiesto dall'edificio alla centrale termica.

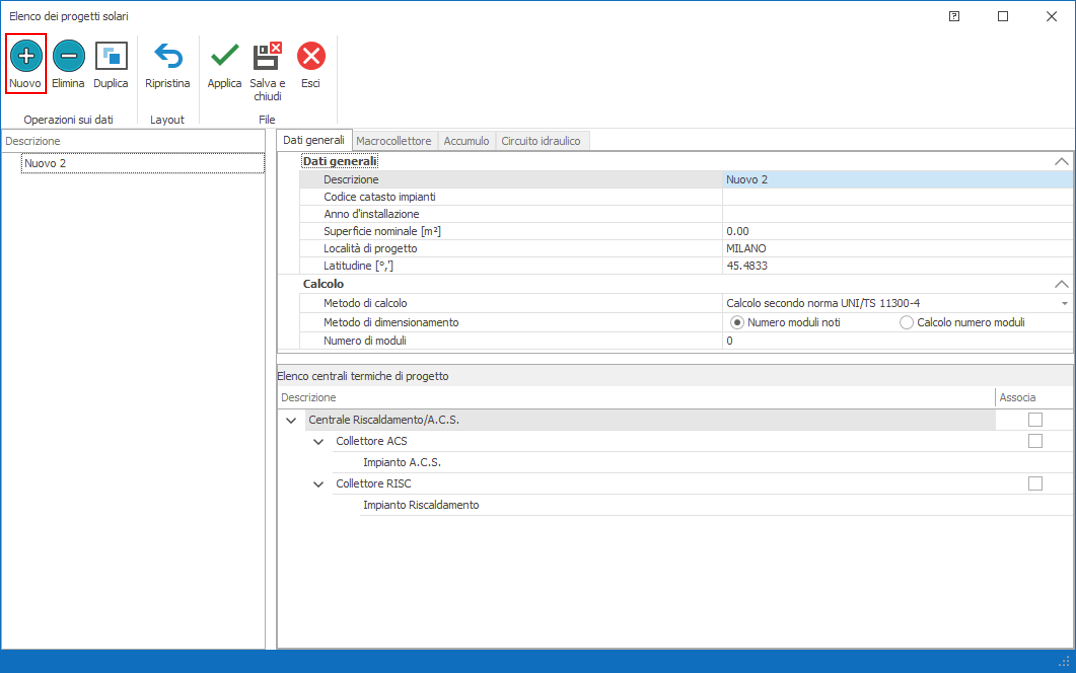

Dal menu Ribbon della maschera si procede alla creazione di un nuovo progetto solare cliccando sul tasto Nuovo.

📋 Dati Generali
Nella prima scheda Dati Generali della maschera, in corrispondenza della voce Descrizione, l'utente inserirà la denominazione desiderata. I campi Codice catastale, Anno d'installazione e Superficie effettiva [m²] sono funzionali alla sola compilazione dell'Attestato di Prestazione Energetica.
- La Località di progetto viene impostata in automatico dal programma in quanto coincidente con quella del progetto energetico complessivo.
- Il Metodo di calcolo da adottare nell'ambito di un calcolo energetico secondo UNI/TS 11300 è quello denominato "Calcolo Secondo Norma UNI/TS 11300-4".
- L'utente può scegliere il Metodo di dimensionamento del collettore solare necessario a garantire la percentuale solare annua.
Nella parte inferiore della maschera il programma mostra l'elenco delle centrali termiche di progetto da associare all'impianto solare termico.

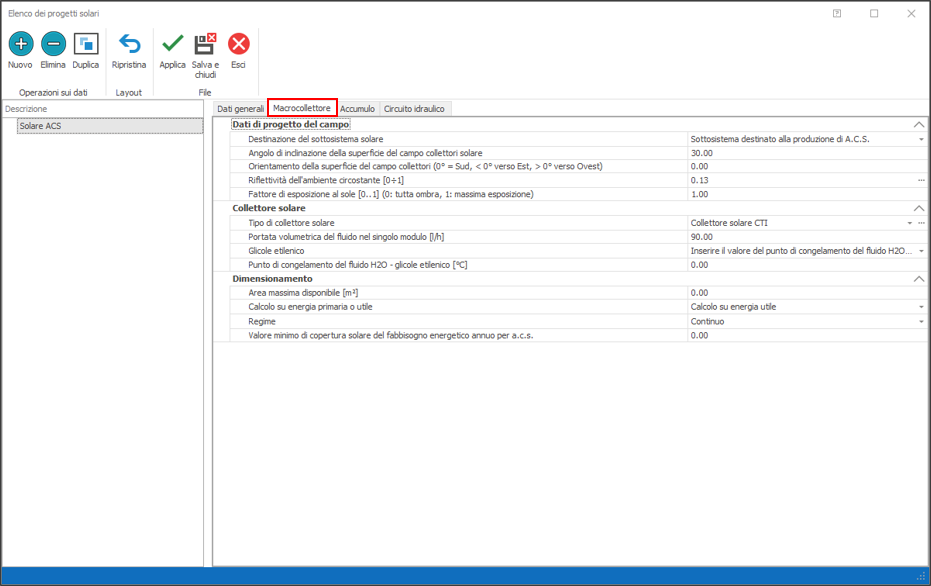

⚙️ Macrocollettore

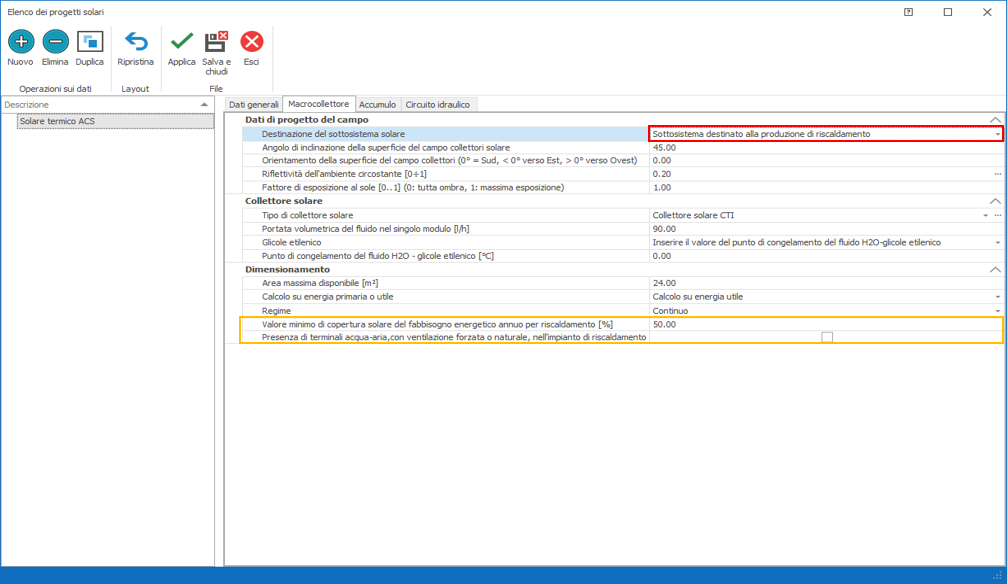

Dati di progetto del campo
| Campo | Descrizione |
|---|---|
| Destinazione del sottosistema | Destinazione d'uso del sottosistema da selezionare |
| Angolo di inclinazione | Angolo formato rispetto al piano orizzontale |
| Orientamento | 0° = Sud geografico; valori positivi verso Ovest (+90°); valori negativi verso Est (-90°) |
| Riflettività dell'ambiente circostante [0÷1] | Influisce sulla componente indiretta della radiazione solare |
| Fattore di esposizione al sole [0..1] | 0 = collettori completamente ombreggiati; 1 = massima esposizione. La produzione varia linearmente. |
Collettore solare
| Campo | Descrizione |
|---|---|
| Tipo di collettore solare | Collettore solare caricato nel progetto, selezionabile dall'Archivio dei collettori solari |
| Portata volumetrica del fluido nel singolo modulo [l/h] | Valore caricato in automatico dopo aver selezionato il collettore prescelto |
| Glicole etilenico | Caratterizzazione termo-fisica della soluzione acquosa di glicole etilenico adottato come fluido termovettore |
Dimensionamento
| Campo | Descrizione |
|---|---|
| Area massima disponibile | Vincolo al calcolo di dimensionamento: massima superficie disponibile per l'installazione dei moduli |
| Calcolo su energia primaria o utile | Energia utile richiesta (UNI/TS 11300-4) oppure energia primaria (metodo F-Chart) |
| Regime | Continuo o intermittente |
| Valore minimo di copertura solare annuo per ACS | Percentuale "obiettivo" di integrazione solare |

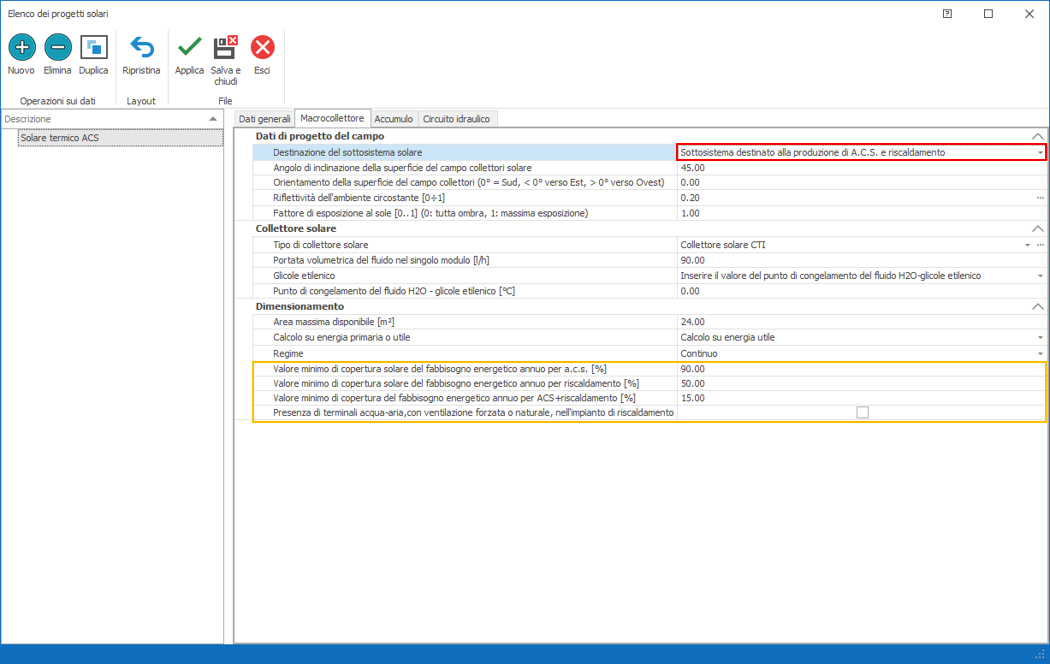

Nel caso in cui l'impianto solare integri sia su produzione ACS che su riscaldamento, il programma chiede anche la percentuale minima di integrazione per entrambi i servizi.

⚙️ Accumulo

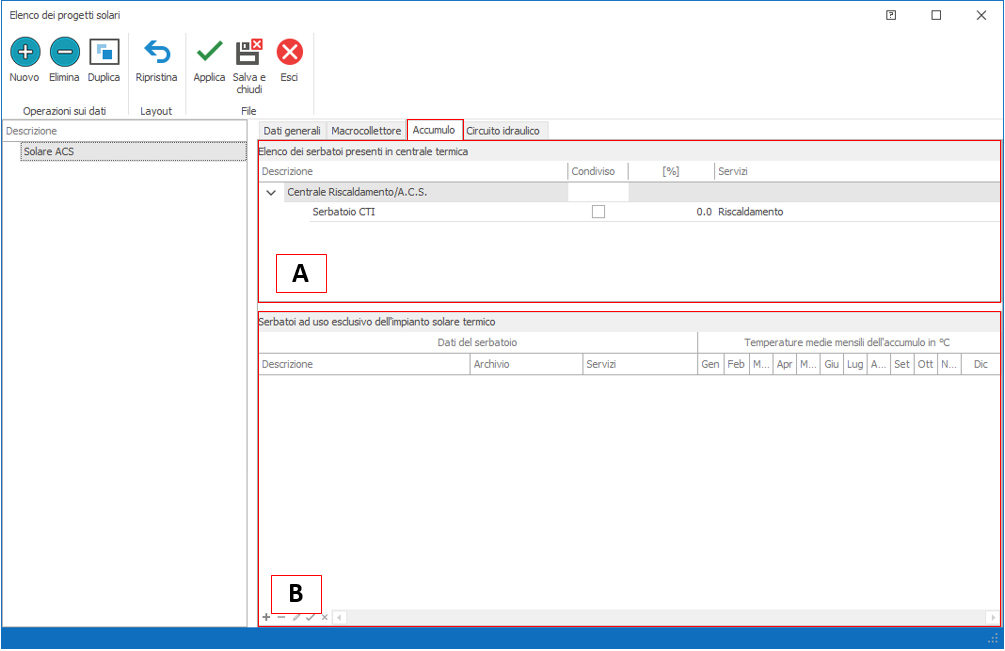

Una volta definiti i dati del macrocollettore, nella terza scheda Accumulo si deve associare al progetto solare il serbatoio di accumulo.

- Riquadro A: elenco dei serbatoi inseriti nella scheda Componenti della CT. Se il serbatoio è in condivisione tra generatore convenzionale e sistema solare termico, occorre attivare il check Condiviso con il progetto solare corrente ed indicare la percentuale di volume di accumulo ascrivibile all'impianto solare.

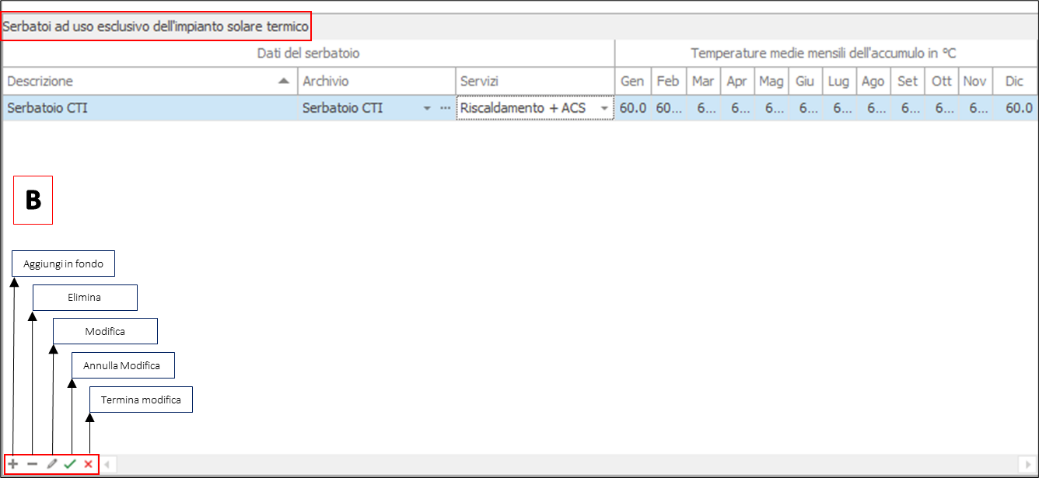

- Riquadro B: serbatoi collegati all'impianto solare ma non direttamente agli impianti di distribuzione (es. accumulo solare che preriscalda l'acqua per il generatore). Per aggiungere tale serbatoio cliccare su Aggiungi in Fondo, specificare il modello e la Destinazione d'uso.

⚙️ Circuito Idraulico

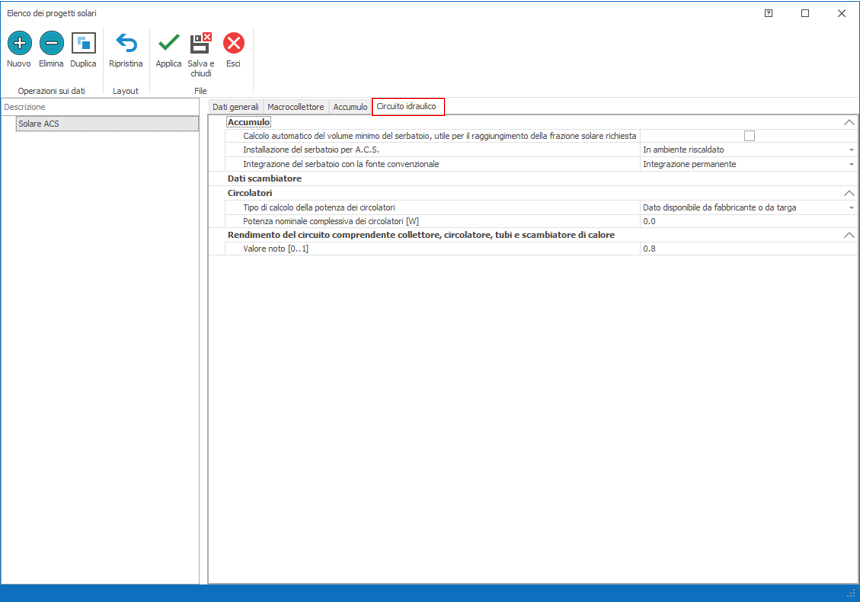

Nella quarta sezione della maschera è collocata la scheda per le caratteristiche del Circuito Idraulico.

Accumulo
- Calcolo automatico del volume minimo del serbatoio: permette al programma di modificare il volume dell'accumulo complessivo per raggiungere i valori minimi richiesti, tramite l'aggiunta di ulteriori serbatoi della stessa capacità.
- Installazione del Serbatoio: locale dove l'accumulo è posizionato. Se l'ambiente è riscaldato, una quota parte delle perdite di accumulo sarà recuperata.
- Integrazione del serbatoio con la fonte convenzionale: permette di definire il coefficiente di controllo che quantifica la frazione di volume di accumulo utilizzata per i sistemi ausiliari.
Circolatori
| Opzione | Descrizione |
|---|---|
| Rendimento del circuito | Valore ηloop riportato nella normativa UNI/TS 11300-4 App. C.2.7; se non noto, si assume pari a 0,8 |
| Valore noto [0...1] | Corrisponde al valore ηloop; se non è noto come dato di progetto, si assume pari a 0,8 |
