Pannelli - Visualizzazione a Schermo dei Risultati di Calcolo
Comando per aprire la maschera dei risultati di progetto e visualizzare i dati di calcolo basati sul disegno reale dei circuiti.
🛠 Interfaccia
| Campo | Descrizione |
|---|---|
| Icona |  |
| Comando | CFLHT |
| Finalità | Apre la maschera dei risultati di Progetto |
📂 Accesso
Cliccando sul pulsante il programma mostra i risultati di calcolo in funzione del reale disegno dei circuiti e delle adduzioni. Pertanto per eseguire questo comando almeno un circuito deve essere stato disegnato.
In assenza di disegno di circuiti i risultati del progetto sono quelli mostrati nella maschera di scelta della temperatura.
I risultati di calcolo possono differire dai dati precalcolati nella maschera della temperatura nei valori delle portate (e quindi le rese) e delle perdite perché i dati nella maschera della temperatura di progetto fa riferimento a delle superfici mentre questa fa riferimento al disegno reale dell'impianto.
🛠 Interfaccia
La maschera Pannelli Radianti è suddivisa in due aree: 1) l'area Pannello di controllo sulla sinistra e 2) l'area di Dettaglio sulla destra.
L'area Pannello di controllo è caratterizzata da una struttura gerarchica con in testa la cartella Progetto seguita dalle sottocartelle Dati generali, Ambienti, Collettori, Risultati di calcolo.
📋 Campi
Dati Generali

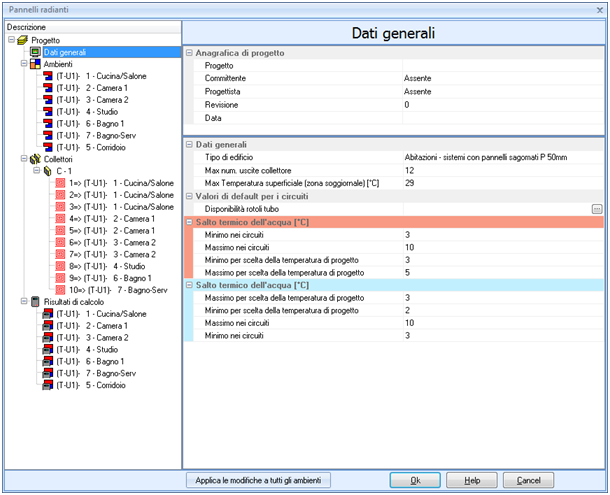

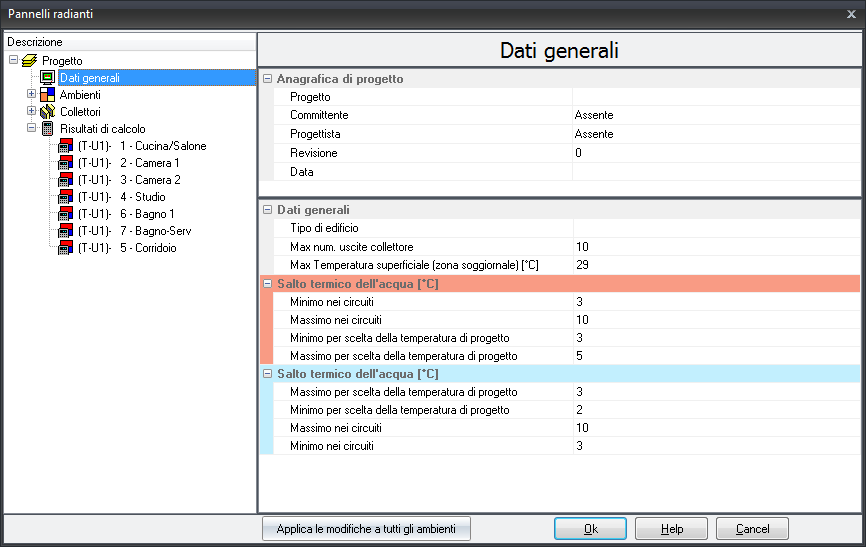

Alla voce Dati generali compare una finestra come quella riportata qui di seguito.
La sezione "Anagrafica di progetto" riflette quella presente nella finestra Anagrafica.
La parte Dati Generali fa riferimento ai dati presenti nella scheda Pannelli radianti a pavimento della finestra Unità Immobiliari/Zone Impiantistiche.
Ambienti

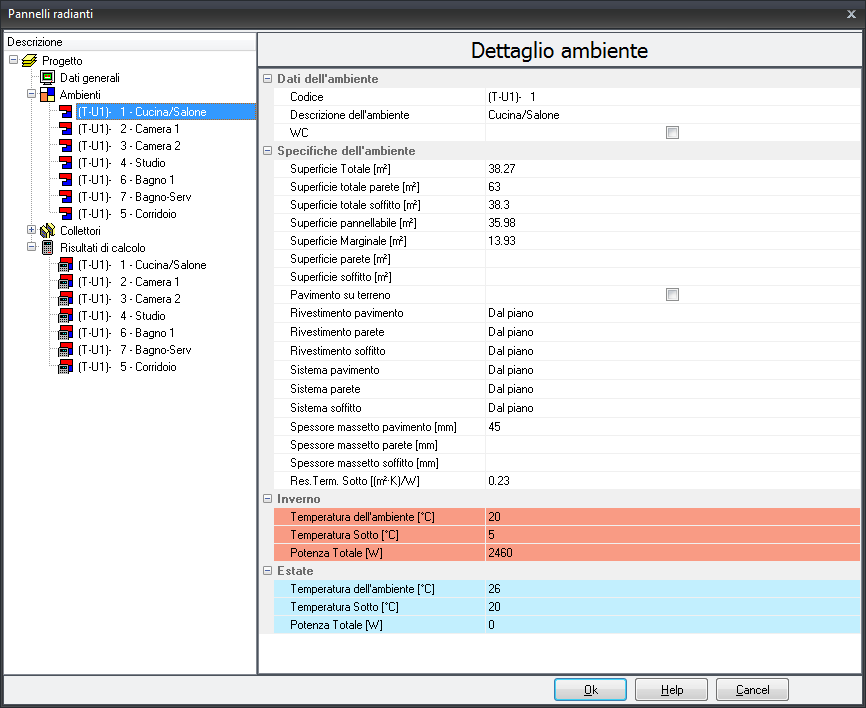

Alla voce Ambienti si ha una tabella riepilogativa di tutti gli ambienti serviti dall'impianto a pannelli.
Alcuni di questi campi sono editabili.
Nella parte a destra denominata Dettaglio ambiente abbiamo i seguenti campi:
| Campo | Descrizione |
|---|---|
| Codice | Numero che identifica univocamente un ambiente. La numerazione è quella adottata dal modulo Calcolo dei carichi termici |
| Descrizione dell'ambiente | Viene riportata la descrizione assegnata all'ambiente nel modulo Calcolo dei carichi termici |
| WC | Se questa proprietà non è stata assegnata all'ambiente nella finestra relativa ai dati estesi, è possibile assegnarla in questo contesto. Il programma richiede questa informazione perchè, coerentemente a quanto prescrive la Norma, dovrà escludere i locali individuati come Bagni nella scelta del locale sfavorito |
Nella sezione Specifiche dell'ambiente abbiamo:
| Campo | Descrizione |
|---|---|
| Superficie Totale | Superficie totale calpestabile dell'ambiente, non editabile |
| Superficie totale parete | Superficie totale delle pareti che racchiudono l'ambiente, non editabile |
| Superficie totale soffitto | Superficie totale del soffitto che ricopre l'ambiente [m2], non editabile |
| Superficie Pannellabile | Il campo riporta lo stesso valore presente nel campo precedente. Se in fase di input, il disegno del pannello viene realizzato dall'operatore per escludere dall'area pannellabile eventuali aree con ingombri, il programma provvederà a correggere il valore riportando il dato corrispondente, non editabile |
| Superficie Marginale | Superficie dell'ambiente in cui si può avere una disposizione più fitta dei tubi. Il dato viene inserito dal programma negli ambienti che hanno 'tratteggiato' almeno uno dei lati che formano il perimetro del pannello, non editabile |
| Superficie parete | Superficie totale delle pareti in ambiente ricoperta da sistemi radianti, non editabile |
| Superficie Soffitto | Superficie del soffitto ricoperta da sistemi radianti, non editabile |
| Pavimento su Terra | Il campo è di sola lettura, e ricorda all'utente se il pavimento ha una esposizione contro terra |
| Rivestimento Pavimento/Parete/Soffitto | Soluzione adottata per il rivestimento dei componenti di edificio. il valore è caricato direttamente dall'ambiente. Il campo editabile, è possibile modificarlo ambiente per ambiente |
| Sistema pavimento\parete\soffitto | Soluzione adottata per il sistema impiantistico dei pavimenti\pareti\soffitti, viene caricato di default il dato impostato nell'ambiente. Il campo è editabile, pertanto è possibile modificarlo |
| Spessore massetto pavimento\parete\soffitto [mm] | Viene caricato di default il dato consigliato dal costruttore. Campo editabile, è possibile modificarlo ambiente per ambiente |
| Res. Term. Sotto | Resistenza Termica Soletta Sottostante, caricato in base alla struttura selezionata nel modulo Calcolo dei carichi termici, non editabile |
Nella sezione Inverno/Estate abbiamo:
| Campo | Descrizione |
|---|---|
| Temperatura dell'ambiente [°C] | Temperatura dell'ambiente come da dati di zona, non editabile |
| Temperatura Sotto [°C] | Temperatura ambiente sottostante; caricato in base alla temperatura dell'ambiente sottostante rilevata nel modulo Calcolo dei carichi termici, non editabile, incide sulla quota di potenza erogata dai circuiti e dispersa verso il basso |
| Potenza Totale [W] | Valore della potenza totale che il pannello deve abbattere [W] |
Collettori

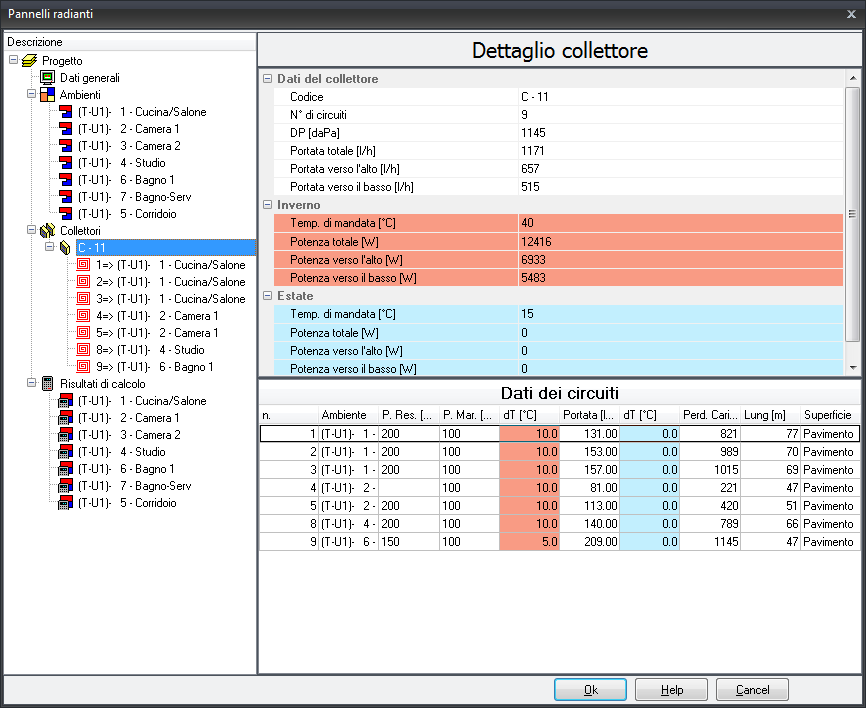

In corrispondenza della voce Collettori abbiamo l'elenco di tutti i collettori messi in progetto con alcuni dati principali (perdita, portata, T.Acqua, Num. circuiti). Per ogni collettore invece si faccia riferimento alla finestra sottostante.
I campi non sono editabili, sono dati di lettura. Nella parte a destra denominata "Dettaglio collettore" abbiamo nella sezione "Dati del collettore" i seguenti campi:
| Campo | Descrizione |
|---|---|
| Codice | Codice alfanumerico che identifica univocamente un collettore |
| N° di circuiti | Il numero di circuiti alimentati |
| D P [DaPa] | La perdita di carico espressa in DaPa intesa come somma della perdita di carico del circuito più sfavorito, del detentore, del collettore e della valvola aperta se è stata associata al collettore nell'archivio collettori |
| Portata totale [l/h] | Valore della portata totale che attraversa il collettore |
| Portata verso l'alto\il basso [l/h] | Quota parte della portata totale che viene utilizzata per la climatizzazione dell'ambiente (verso l'alto) o che viene persa verso il basso |
Nella sezione Inverno/Estate sono presenti i seguenti campi:
| Campo | Descrizione |
|---|---|
| Temp. di mandata [°C] | Valore della temperatura di mandata dell'acqua scelto nella maschera della Temperatura di mandata |
| Potenza totale [W] | Potenza termica\frigorifera totale che attraversa il collettore (somma delle potenze totali dei singoli circuiti) |
| Potenza verso l'alto [W] | Potenza termica\frigorifera che attraversa il collettore e che viene effettivamente utilizzata per la climatizzazione dell'ambiente |
| Potenza verso il basso [W] | Potenza termica\frigorifera che attraversa il collettore e che è dispersa verso il basso |
Nella sezione Dati dei Circuiti di sola lettura:
| Campo | Descrizione |
|---|---|
| n | Numero del circuito |
| Ambiente | Descrizione dell'ambiente in cui è sistemato il circuito |
| P. Res/P.Mar. | Passo residenziale/Marginale |
| D T [°C] Invernale\Estivo | Differenza di temperatura tra mandata e ritorno nel periodo invernale\estivo |
| Portata [l/h] | Portata totale di fluido in l/h |
| Perd. Carico [daPa] | La perdita di carico espressa in DaPa |
| Lung. [m] | Lunghezza del circuito in metri |
| Superficie | Tipo di superficie radiante. L'alternativa poteva essere Parete o Soffitto a seconda della posizione dell'impianto radiante |
Se si seleziona un circuito di competenza del collettore abbiamo la maschera seguente.
Circuiti

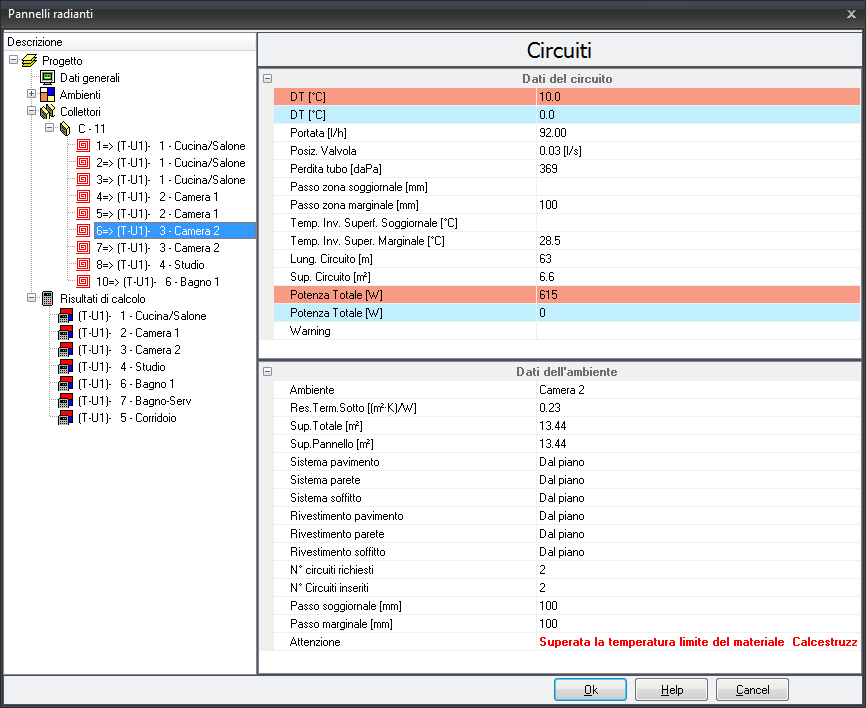

Alla voce Circuiti abbiamo due tabelle riepilogative, le quali non sono editabili.
La prima elenca i Dati del circuito:
| Campo | Descrizione |
|---|---|
| D T[°C] Inverno\Estate | Differenza di temperatura tra mandata e ritorno nelle due stagioni di climatizzazione |
| Portata [l/h] | Portata di fluido nel circuito |
| Posiz. Valvola | Posizione della valvola di taratura |
| Perdita tubo [DaPa] | Perdita di carico nella tubazione |
| Passo zona soggiornale | Passo soggiornale del circuito espresso in millimetri |
| Passo zona marginale | Passo marginale del circuito espresso in millimetri |
| Temp. Inv. Pavim. Soggiornale [°C] | Temperatura in inverno del pavimento nella zona soggiornale |
| Temp. Inv. Pavim. Marginale [°C] | Temperatura in inverno del pavimento nella zona marginale |
| Lung. Circuito | Lunghezza del circuito in metri |
| Sup. Circuito [m²] | Superficie del circuito in metri quadrati |
| Potenza Totale Inverno\Estate [W] | Potenza fornita dal circuito nelle due stagioni di climatizzazione |
La seconda elenca i Dati dell'ambiente:
| Campo | Descrizione |
|---|---|
| Ambiente | Viene riportata la descrizione assegnata all'ambiente nel modulo Calcolo dei carichi termici |
| Res. Term. Sotto [m²K/W] | Resistenza Termica Soletta Sottostante, valore caricato in base alla struttura selezionata nel modulo Calcolo dei carichi termici |
| Sup. Totale [m²] | Superficie dell'ambiente che contiene il pannello in esame |
| Sup. Pannello [m²] | Superficie del pannello in esame |
| Sistema Pavimento\Parete\Soffitto | Sistema impiantistico utilizzato nei circuiti a Pavimento\Parete\Soffitto |
| Rivestimento Pavimento\Parete\Soffitto | Rivestimento presente nelle superfici pannellate del Pavimento\Parete\Soffitto |
| No circuiti richiesti | Circuiti richiesti dall'ambiente |
| No circuiti inseriti | Circuiti effettivamente inseriti in ambiente |
| Passo soggiornale [mm] | Passo soggiornale dei circuiti dell'ambiente |
| Passo marginale [mm] | Passo marginale dei circuiti dell'ambiente |
Messaggio nel caso in cui si superino i valori limite.
📊 Risultati

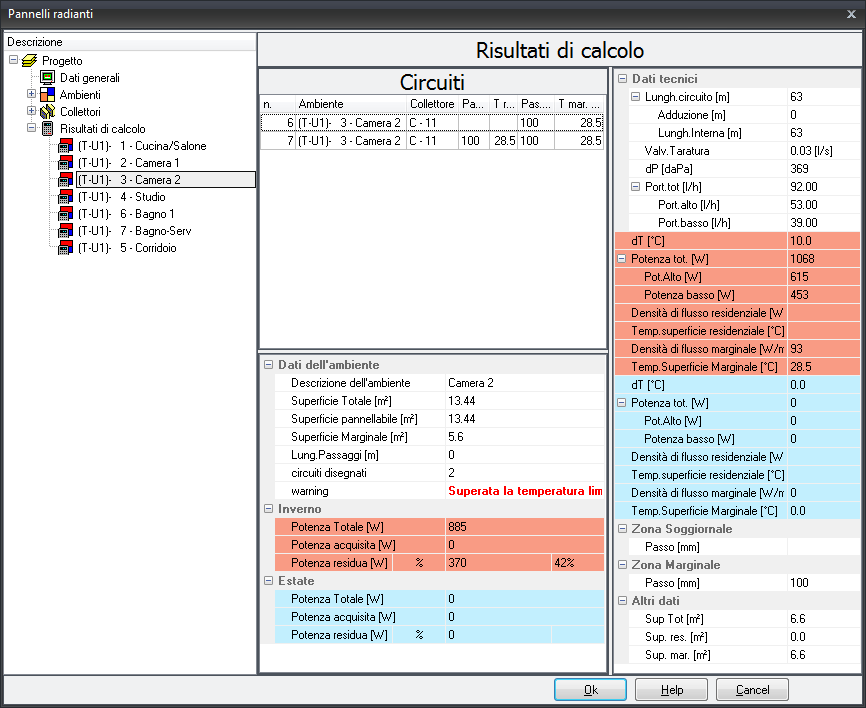

Alla voce Risultati di calcolo abbiamo una tabella riepilogativa solamente consultabile di tutti i dati dei circuiti ed il riepilogo ambiente.
I dati mostrati in questa maschera sono tutti intuibili e già presenti in altre maschere e pertanto già commentate. Poniamo l'attenzione soltanto sui campi dei risultati invernali (per l'estivo è l'analogo):
| Campo | Descrizione |
|---|---|
| Potenza Totale | Potenza richiesta al sistema radiante. Il valore è ottenuto come differenza della potenza ambiente e la sola dispersione del pavimento. Pertanto se il pavimento disperde i valori di potenza richiesta all'impianto e le dispersioni non coincidono |
| Potenza Acquisita | Potenza acquisita dai passaggi di altri circuiti |
| Potenza Residua | (Potenza resa dai circuiti verso l'alto) + (Potenza Acquisita) - (Potenza Totale). Quando questo valore è negativo occorre integrare la potenza mancante con altri impianti o apportare modifiche all'impianto radiante se non ha raggiunto il limite della temperatura sul pavimento. Se invece tale valore è positivo, il sistema eroga più potenza di quella richiesta |
