Archivio Esposizioni — Scheda Ostacoli

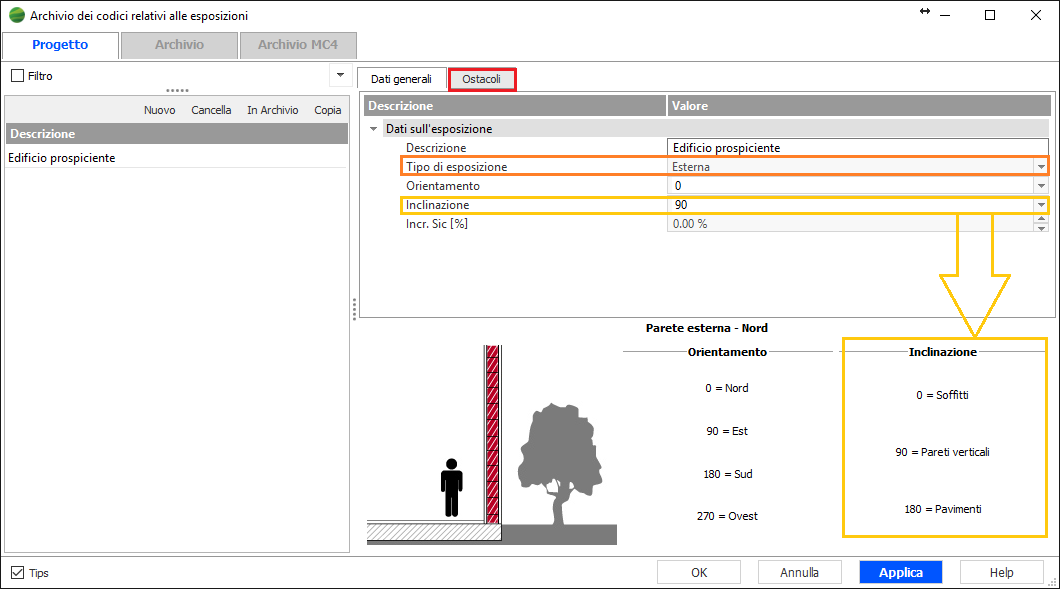

La scheda Ostacoli si attiva in caso di esposizione Esterna (campo Tipo di esposizione), in riferimento a una parete esterna (Inclinazione = 90°) con un dato orientamento.

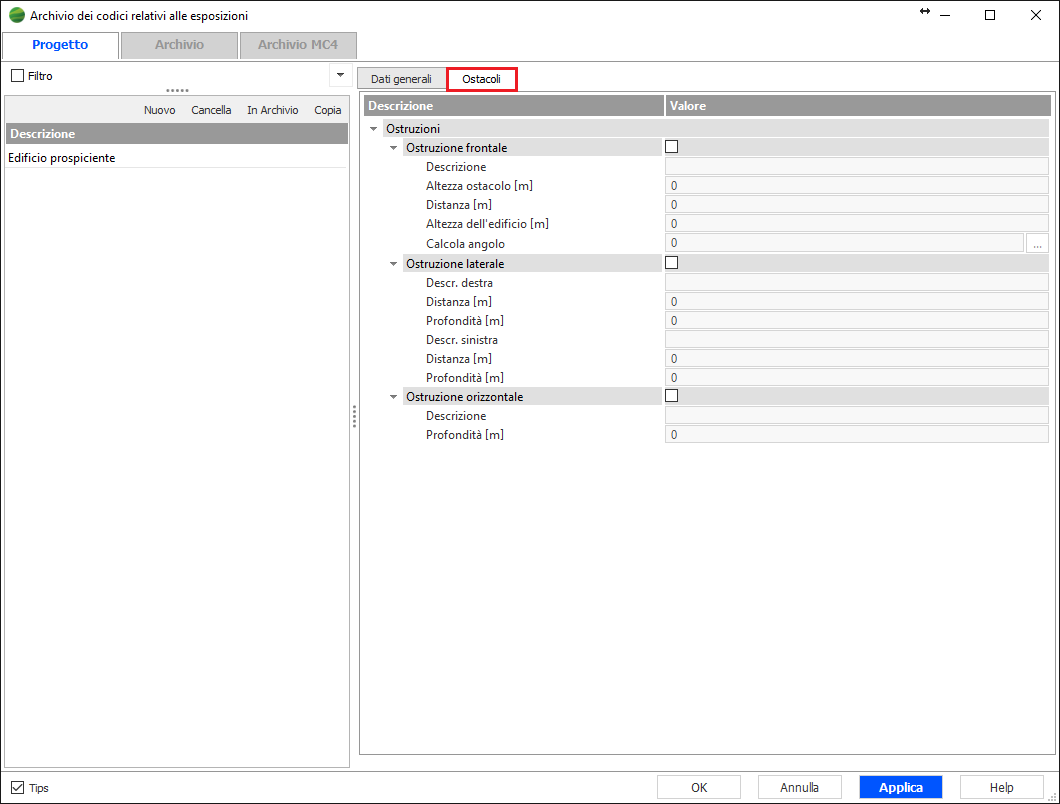

🛠 Interfaccia

È necessario apporre il segno di spunta nel checkbox corrispondente all’esposizione da editare prima di effettuare l’input dei relativi dati.

---

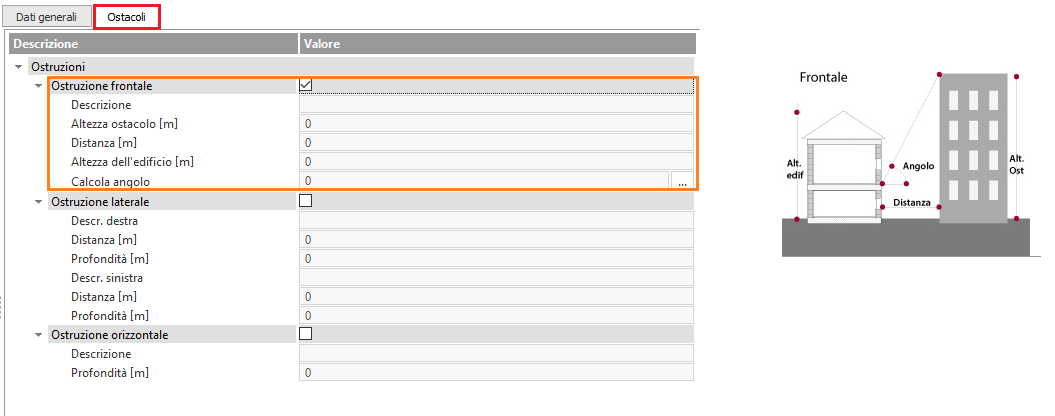

📋 Ostruzione Frontale

Inserito il segno di spunta in corrispondenza del campo Ostruzione frontale, si attiveranno i seguenti campi:

Campo	Descrizione
Descrizione	Descrizione del tipo di ostacolo (es. “Edificio prospiciente”).
Altezza ostacolo [m]	Altezza dell’edificio ostacolo.
Distanza [m]	Distanza tra la parete e l’ostacolo.
Altezza edificio [m]	Altezza dell’edificio che si sta calcolando.
Calcolo angolo	Cliccare sulla cella per far apparire il pulsante per eseguire il calcolo dell’angolo.

Calcolo dell’angolo automatico

L’angolo calcolato in automatico vale: Angolo = arctg {[Altezza ostacolo − (Altezza edificio) / 2] / Distanza}

Per edifici multipiano in ombra, l’utente può scegliere tra due modalità:

1. Unico ostacolo per tutte le superfici: Altezza ostacolo = altezza massima dell’edificio che produce l’ombra; Altezza edificio = altezza totale dell’edificio in calcolo.
2. Ostacolo per ogni piano: Altezza ostacolo = differenza tra altezza massima dell’edificio che produce l’ombra e la quota dell’intradosso del pavimento del piano analizzato; Altezza edificio = altezza totale netta del piano in calcolo.

---

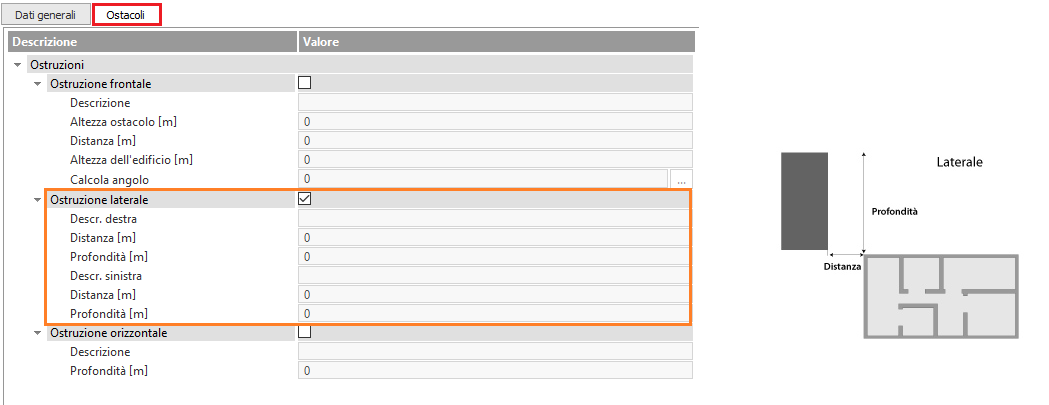

📋 Ostruzione Laterale

Inserito il segno di spunta in corrispondenza del campo Ostruzione laterale, si attiveranno i seguenti campi:

Campo	Descrizione
Descrizione destra/sinistra	Descrizione del tipo di ostacolo laterale verticale.
Distanza [m]	Distanza tra la parete in esame e l’ostacolo verticale.
Profondità [m]	Profondità della parete ostacolo.

---

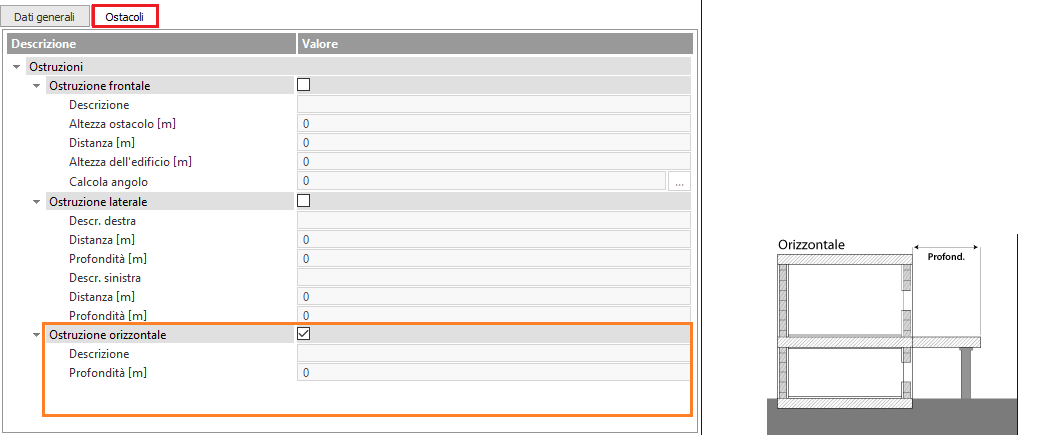

📋 Ostruzione Orizzontale

Inserito il segno di spunta in corrispondenza del campo Ostruzione orizzontale, si attiveranno i seguenti campi:

Campo	Descrizione
Descrizione	Descrizione del tipo di ostacolo orizzontale.
Profondità [m]	Profondità dell’ostacolo.
