Unità Immobiliari - Titolo Abilitativo/APE e ACS
La scheda Titolo Abilitativo/APE contiene i dati per la compilazione dell'Attestato di Prestazione Energetica, le informazioni sull'illuminazione (per edifici non residenziali) e i dati per il calcolo del fabbisogno ACS.

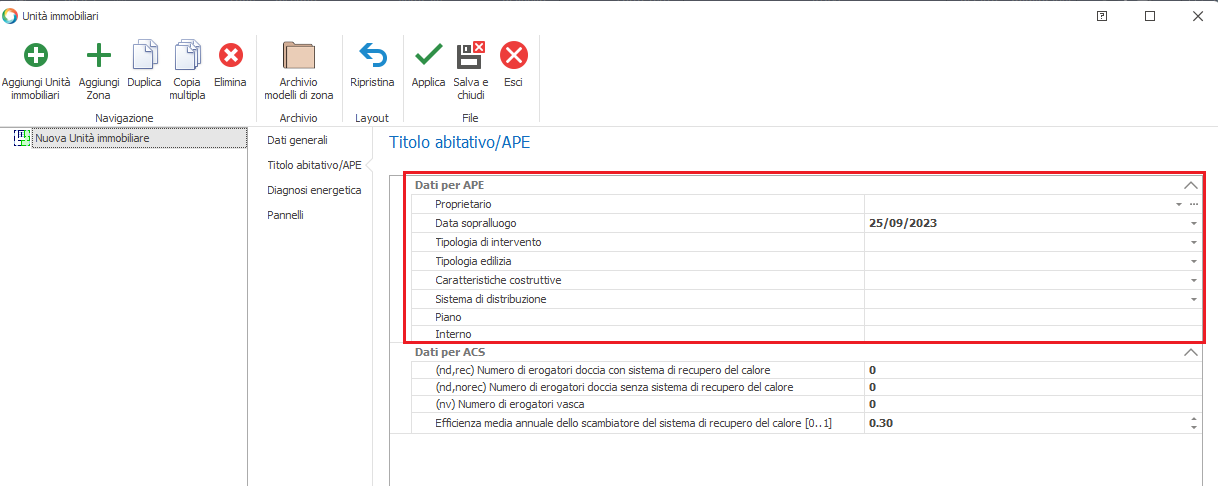

📋 Dati per APE
| Campo | Descrizione |
|---|---|
| Proprietario | Consente di caricare l'anagrafica del proprietario dell'immobile. Richiesto per i progetti con il modulo HT10200 e per il trasferimento nel file XML della regione Emilia-Romagna. |
| Data sopralluogo | Specifica la data in cui è stato eseguito il sopralluogo tecnico ai fini dell'APE; viene esportata direttamente nel file XML per i catasti energetici regionali. |
| Tipologia di intervento | Indica se l'immobile è oggetto di intervento edilizio, di efficientamento energetico o nessuno dei due (Locazione o Passaggio di proprietà). Campo informativo, non ha rilevanza a livello di calcolo. |
| Tipologia edilizia | Informazione qualitativa per la compilazione del file XML per l'importazione dati dell'APE su catasto energetico regionale. |
| Caratteristiche costruttive | Informazione qualitativa per la compilazione del file XML. |
| Sistema di distribuzione | Informazione qualitativa per la compilazione del file XML. |
| Piano | Riportato in automatico nel riquadro "Dati identificativi" dell'APE. |
| Interno | Riportato in automatico nel riquadro "Dati identificativi" dell'APE. |
| Codice edificio scolastico | Per categoria E.7: inserire il codice identificativo alfanumerico di dieci cifre dell'istituto per il file XML. |

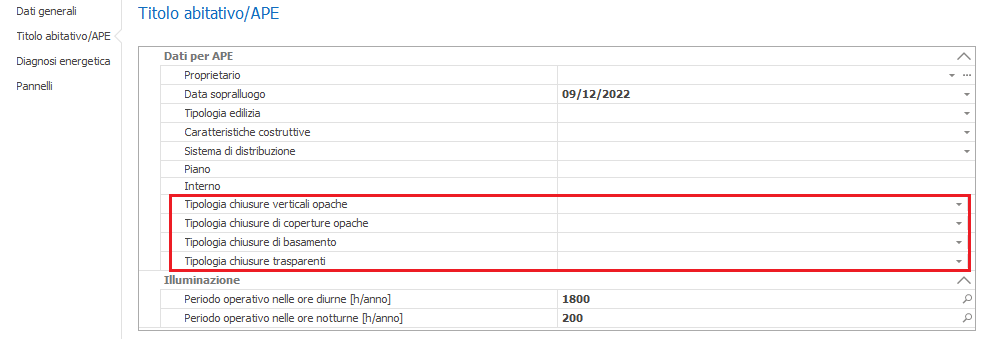

Per la sola regione Emilia-Romagna sono disponibili i campi per le tipologie di chiusure verticali opache, coperture, basamento e trasparenti, funzionali al portale regionale SACE.

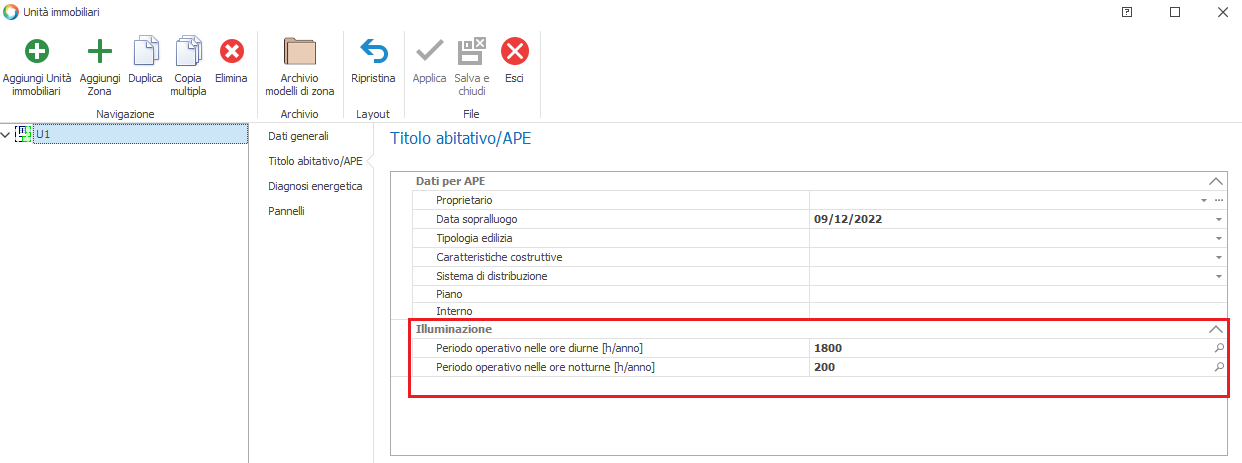

📋 Illuminazione (Solo per Edifici Non Residenziali)
| Campo | Descrizione |
|---|---|
| Periodo operativo nelle ore diurne [h/anno] | Desumibile tramite il wizard (prospetto D.1 della UNI/TS 11300-2). |
| Periodo operativo nelle ore notturne [h/anno] | Desumibile tramite il wizard (prospetto D.1 della UNI/TS 11300-2). |
⚙️ Dati per ACS - Edifici Residenziali

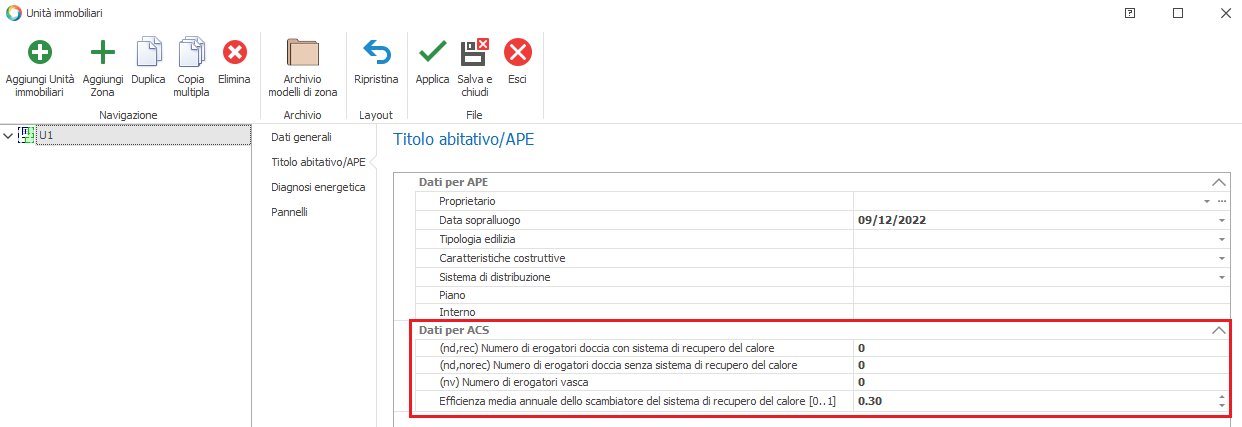

La maschera si modifica a seconda che l'immobile sia di tipo residenziale o meno, concordemente a quanto previsto dalla UNI/TS 11300-2:2019. Per gli edifici residenziali, nella sezione "Dati per ACS" è richiesto l'inserimento dei soli dati relativi al sistema di recupero termico dai reflui di scarico delle docce.
Il calcolo del recupero termico dai reflui delle docce avviene in conformità dell'allegato E della specifica UNI/TS 11300:2-2019.
| Campo | Descrizione |
|---|---|
| n d,rec | Numero di erogatori doccia con sistema di recupero del calore dai reflui di scarico. |
| n d,norec | Numero di erogatori doccia senza sistema di recupero. Concorre al calcolo solo se è presente almeno un erogatore con recupero. |
| n v | Numero di erogatori vasca da bagno. Concorre al calcolo solo se è presente almeno un erogatore con recupero. |
| Efficienza media annuale [0..1] | Efficienza dello scambiatore di calore del sistema di recupero termico dai reflui delle docce. In assenza di dato dichiarato si può mantenere il valore di default (0,3). |
⚙️ Attività ACS - Edifici Non Residenziali

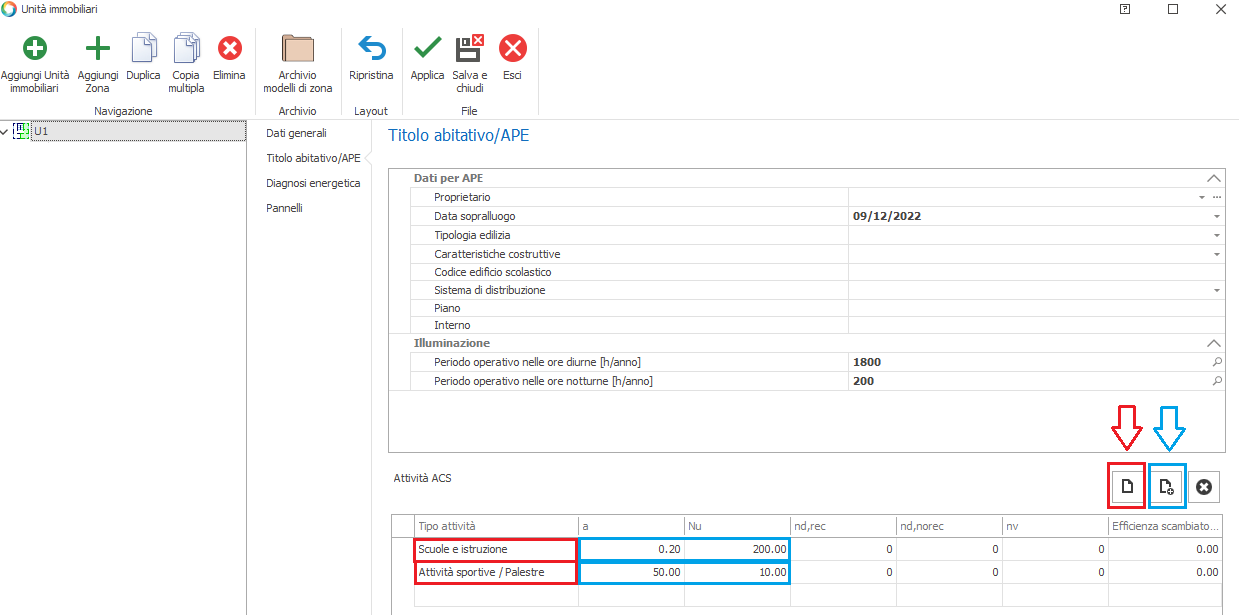

Nel caso di un edificio non residenziale, occorre cliccare sul primo pulsante contestuale per inserire un nuovo record nella lista "Tipo attività".

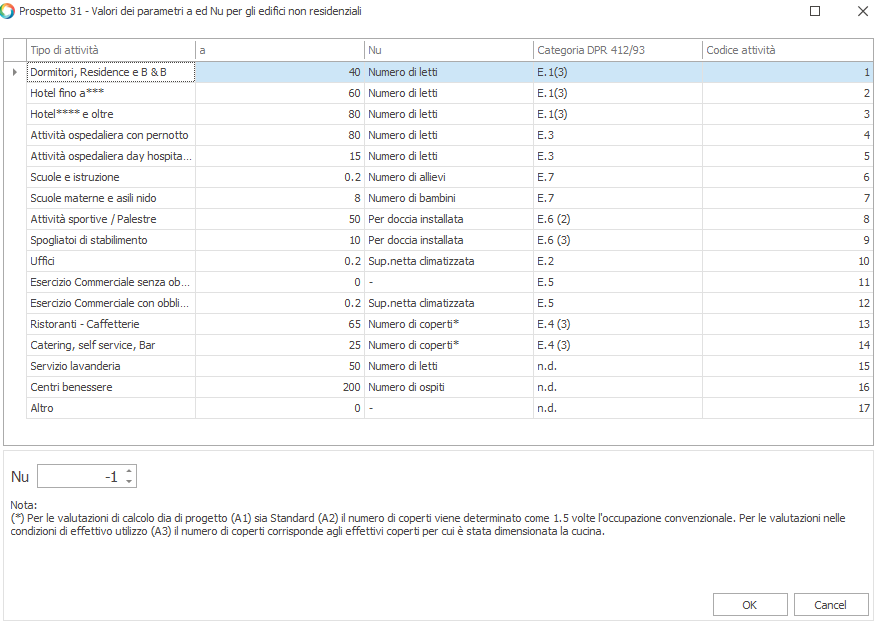

Cliccando sul secondo pulsante contestuale si richiama una maschera che riproduce il prospetto 31 della norma UNI/TS 11300-2:2019 con i valori del parametro a (fabbisogno specifico giornaliero in litri/(giorno × Nu) e il significato del parametro Nu.
Per le sole destinazioni d'uso E.2 e E.5 - Esercizio commerciale con obbligo di servizi igienici per il pubblico, inserendo il valore -1 il software equiparerà Nu al valore di superficie utile (Su) dell'unità immobiliare.
In presenza di un sistema di recupero termico dai reflui di scarico delle docce, per ciascuna attività dotata di docce, occorre compilare i campi n d,rec, n d,norec, n v e l'efficienza dello scambiatore, con gli stessi criteri descritti per gli edifici residenziali.
In presenza di un sistema di recupero termico dai reflui delle docce, il fabbisogno di energia termica richiesto per la produzione di ACS (Qw) viene decurtato di un fattore (1 - Cr) in cui: Cr = ε × 0,85 × Cc dove Cc = (0,4 × n d,rec) / (0,4 × n d + n v), essendo n d = n d,rec + n d,norec.
