Progetto Canali d'Aria - Dati di Progetto
La scheda "Dati sul Progetto" dell'archivio dei progetti di canali raccoglie tutti i parametri generali e specifici dell'impianto aeraulico.

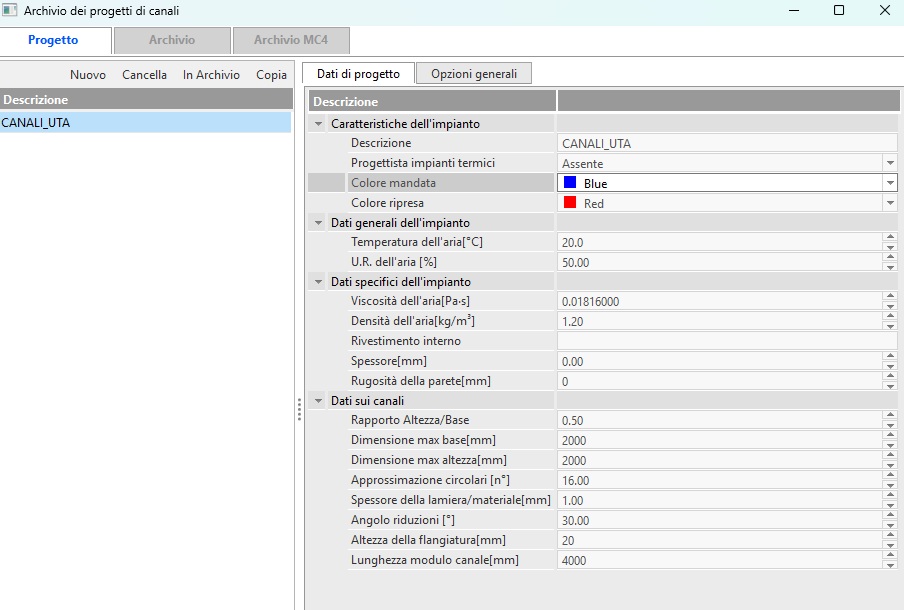

Figura 3.3 - Archivio dei progetti di canali - "scheda Dati sul Progetto"
📋 Caratteristiche dell'Impianto
| Campo | Descrizione |
|---|---|
| Progettista | Selezionare dall'elenco fornitori i dati anagrafici del progettista. Facoltativo. |
| Nome | Nome del progetto di canali. Questo è il campo da modificare per rinominare il progetto. |
| Colore mandata | Colore con cui visualizzare i tronchi e le sezioni della rete di mandata, a seconda che sia presente o meno uno spessore di isolante. |
| Colore ripresa | Colore con cui visualizzare i tronchi e le sezioni della rete di ripresa, a seconda che sia presente o meno uno spessore di isolante. |
⚙️ Dati Generali dell'Impianto
| Campo | Descrizione |
|---|---|
| Temperatura dell'aria e U.R. dell'aria | Valori riferiti alle condizioni dell'aria all'uscita dalla centrale, utilizzati per ricavare i valori di Viscosità [mPa·s] e Densità [kg/m³]. |
🔧 Dati Specifici dell'Impianto
| Campo | Descrizione |
|---|---|
| Rivestimento interno | Il dato viene riportato in stampa. Non influisce sui calcoli. |
| Rugosità della parete | Valore medio per canale in acciaio grezzo, modificabile. È significativo ai fini del calcolo. |
| Spessore (lamiera/materiale) | Determina l'ingombro del canale. Può riferirsi allo spessore della lamiera oppure allo spessore complessivo nel caso di pannelli sandwich. |
| Viscosità dell'aria | Viscosità dinamica [mPa·s]. Utilizzata nei calcoli delle perdite di pressione. Il valore proposto vale per 20°C. |
| Densità dell'aria | Valore in [kg/m³]. Utilizzata nei calcoli delle perdite di pressione. Il valore proposto vale per 20°C e aria secca. |
📌 Dati sui Canali
| Campo | Descrizione |
|---|---|
| Rapporto Altezza/Base | Rapporto fra altezza e base della sezione rettangolare. Il programma cercherà di avvicinarsi a questo valore in fase di dimensionamento. |
| Approssimazione circolari [n°] | Numero di segmenti per disegnare una circonferenza (default: 16). Incrementare migliora la visualizzazione ma rallenta la rigenerazione del disegno. |
| Angolo riduzioni | Angolo che le riduzioni/allargamenti formano passando dalla sezione iniziale alla finale. Valore preimpostato: 30°.  |
| Altezza della frangiatura [mm] | Influisce sulla sporgenza della flangia rispetto al filo esterno del canale. |
| Lunghezza del modulo canale [mm] | Lunghezza di un pezzo lineare di canale. Incide sulla distanza tra una flangia e la successiva. |
