Archivio Curve Prestazionali
L'Archivio Curve Prestazionali consente di definire le curve di resa delle unità cogenerative in funzione del fattore di carico parziale, utilizzate nel calcolo energetico.
🛠 Interfaccia
📋 Struttura dell'Archivio

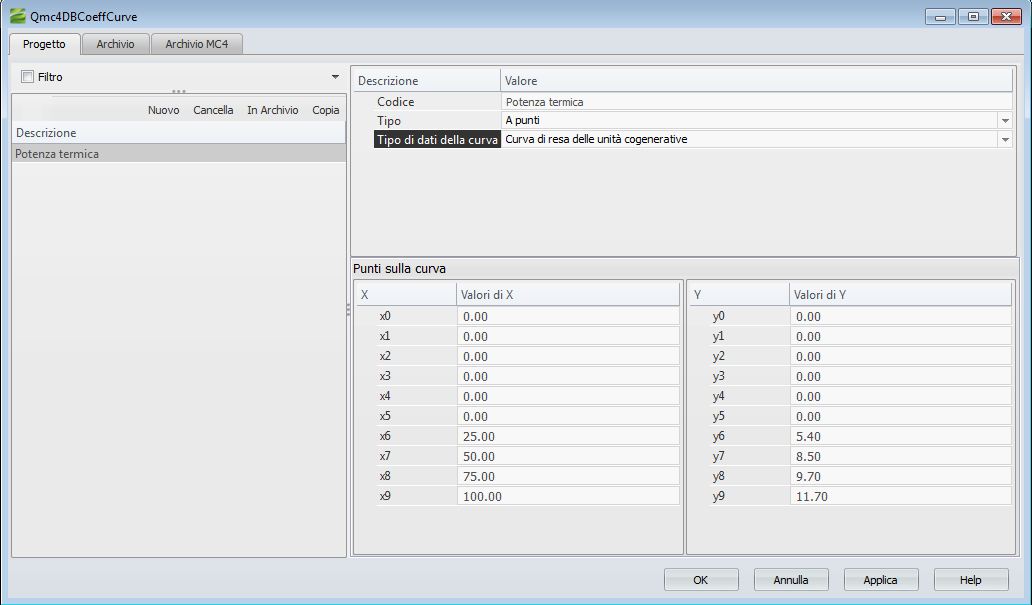

La parte sinistra contiene la lista delle curve con la relativa Descrizione. La parte destra contiene le informazioni relative al Tipo di dati della curva (selezionare l'opzione Curva di Resa Unità Cogenerativa) e i punti della curva stessa.
- Asse X: compilato automaticamente dal programma dopo la scelta della tipologia di curva. Riporta i fattori di carico parziale della sezione elettrica in percentuale, da 10% al 100% (valore nominale). È possibile inserire un numero inferiore di punti se i dati disponibili non coprono ogni 10%; il programma eseguirà un'interpolazione lineare.
- Asse Y: valori assoluti di output della grandezza in esame, espressi in kW.
📂 Come Caricare Elementi nel Progetto
Per caricare uno o più elementi dall'archivio interno:
- Cliccare sul tab ARCHIVIO in alto a sinistra.
- Selezionare un elemento dall'elenco a sinistra. Per la multi-selezione, tenere premuto CTRL e cliccare sui nomi desiderati.
- Cliccare sul pulsante IN PROGETTO. In alternativa, fare clic destro e selezionare IN ARCHIVIO nel menu contestuale.
- Cliccare sul tab PROGETTO per effettuare eventuali modifiche.
Per creare, modificare, salvare e cancellare elementi, consulta Come gestire gli archivi di Mc4Suite.
