Zona Impiantistica - Dati sull'Impianto
In questa finestra si selezionano i terminali d'impianto che serviranno la zona in esame, in modo che il programma possa dimensionarli in funzione del carico di ogni ambiente.
💡 Note Introduttive
Legenda
| Modulo di Mc4Suite | HTCad |
|---|---|
| Sottomoduli |  Calcolo energetico |
La scelta del terminale di impianto è fondamentale per il dimensionamento dell'impianto a pannelli radianti: non si può prescindere da esso nel caso in cui si voglia dimensionare questo tipo di impianto con Mc4Suite.
Impianti ad aria: se l'impianto dispone di un sistema di trattamento aria occorre attivare il relativo flag in modo che il programma possa consentire l'associazione di una UTA.
L'associazione tra la UTA e le zone impiantistiche da essa servite si esegue all'interno del menu di caratterizzazione delle centrali di trattamento dell'aria.
Il flag relativo all'impianto ad aria attiva automaticamente anche la sezione per l'inserimento delle temperature dell'aria in ingresso nella zona (uscente dalla UTA) e le portate minime di aria di rinnovo da assicurare in fase di calcolo.
⚙️ Dati Generali sull'Impianto
Legenda
| Modulo di Mc4Suite | HTCad |
|---|---|
| Sottomoduli | Calcolo energetico |
| Campo | Descrizione |
|---|---|
| Indice di movimentazione dell'aria | Selezionare tra le 5 opzioni disponibili in funzione del tipo di impianto (o meglio della circolazione dell'aria nei locali). |
| Codice orario funzionamento estivo/invernale (profilo in temperatura) | Selezionare il profilo di funzionamento per il giorno di carico di punta dal menu a tendina. Se l'archivio dei profili è vuoto, selezionare Edita per aprire la maschera di gestione (vedi Profili di funzionamento). |
| Incremento di intermittenza | Il valore del coefficiente varia a seconda della modalità di calcolo delle dispersioni invernali. |
Incremento di intermittenza - metodo ASHRAE: il coefficiente rappresenta una quota di maggiorazione del carico totale, da indicare in termini numerici (>1). Ad esempio: per incrementare le dispersioni del 20% inserire il valore 1,2. Il programma moltiplica il carico invernale totale per il valore inserito. Per il caso estivo il programma non incrementa la potenza installata del valore indicato, ma solo della quota necessaria a mantenere la temperatura all'interno del range indicato nel campo Differenziale sulla temperatura di progetto.

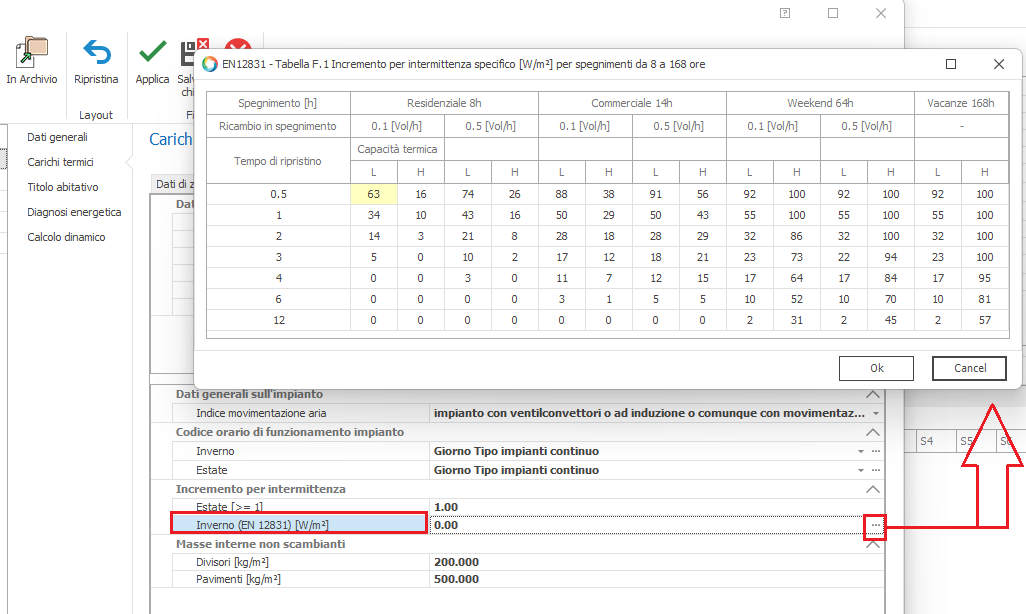

Incremento di intermittenza - metodo UNI EN 12831: il valore corrisponde a una maggiorazione in [W/m²]. Cliccando sul pulsante posto nell'estremità destra viene attivata una tabella che propone i valori del prospetto F1 della UNI EN 12831-1.
Il calcolo viene eseguito per zona termica ed il termine addizionale è riportato nell'ambito della voce "Incremento per intermittenza [W]" della relazione di calcolo.
Il riferimento è il par. 6.3.4 della UNI 12831-1:2018 (Additional heating-up power in intermittently heated spaces). Si utilizza la formula (39): Fi,hu,i = Ai × f,hu,i [W] dove f,hu,i = specific heating-up power [W/m²] e Ai = floor area of the zone (i) [m²]. Il valore di f,hu,i può essere derivato dalla tabella F.1 dell'allegato F della UNI 12831-1:2018 in funzione della durata del periodo di spegnimento, del volume di ricambio d'aria, della capacità termica della zona e del tempo di accensione.
Questa modalità è attiva in tutti i nuovi progetti creati a partire dalla release 3.0 di Mc4Suite 2022.
| Campo | Descrizione |
|---|---|
| Masse interne non scambianti [kg/m²] | Ai fini del calcolo secondo metodologia TFM, occorre inserire il valore della massa superficiale rispettivamente per i divisori ed i solai/pavimenti interni non scambianti. |

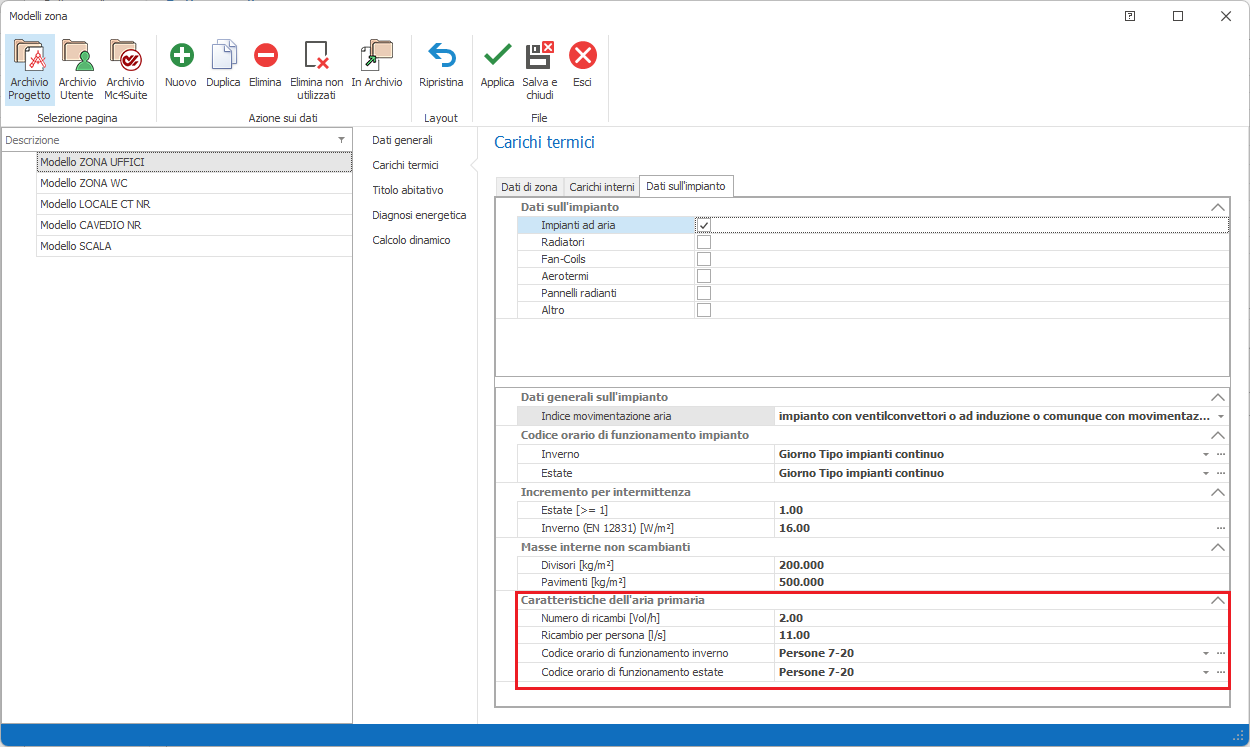

⚙️ Caratteristiche dell'Aria Primaria
Legenda
| Modulo di Mc4Suite | HTCad |
|---|---|
| Sottomoduli | Calcolo energetico |
I campi del paragrafo Caratteristiche dell'Aria Primaria si attivano nel caso in cui l'impianto sia ad Aria primaria, Tutt'aria miscelata o Tutt'Aria Esterna.
| Campo | Descrizione |
|---|---|
| Numero ricambi [Vol/h] | Quantità di aria esterna da immettere nella zona, espressa in volumi/ora. La portata d'aria sarà pari al prodotto del volume netto della zona e il numero di ricambi. |
| Ricambio per persona [l/s persona] | Quantità di aria esterna da immettere nella zona, espressa in litri/secondo per persona. La portata d'aria richiesta è pari al prodotto del Ricambio per persona e il numero di persone presenti nella zona. |
| Temperatura b.s. estate/inverno [°C] | Temperatura di bulbo secco dell'aria all'ingresso in ambiente (in uscita dalla UTA) in inverno/estate. Verrà utilizzata per il calcolo delle potenze delle batterie dell'UTA. |
| Temperatura b.u. estate/inverno [°C] | Temperatura di bulbo umido dell'aria all'ingresso in ambiente in inverno/estate; definisce l'Umidità Relativa dell'aria stessa. |
| Codice orario funzionamento (profilo in percentuale) | Selezionare il profilo di funzionamento per il giorno di carico di punta dal menu a tendina. Se l'archivio dei profili è vuoto, selezionare Edita per aprire la maschera di gestione (vedi Profili di funzionamento). |
Se non si specifica un valore di progetto per il ricambio per persona, inserire comunque un valore diverso da zero, ad esempio 0.01 [l/s persona]. Qualora l'utente compili entrambi i campi del ricambio d'aria, il programma adotterà come portata di calcolo la maggiore tra le due. Se il codice orario di funzionamento indicato per l'aria è diverso da quello indicato per i terminali di impianto, il programma valuterà la diversa potenza necessaria agli stessi terminali per mantenere le condizioni termo-igrometriche negli ambienti.
