Profili di Funzionamento
Ai fini del dimensionamento degli impianti d'aria, è necessario definire il profilo di funzionamento dell'impianto e di presenza dei carichi endogeni per il giorno di carico di punta.
📂 Accesso
Legenda
| Modulo di Mc4Suite | HTCad |
|---|---|
| Sottomoduli |  Calcolo energetico |

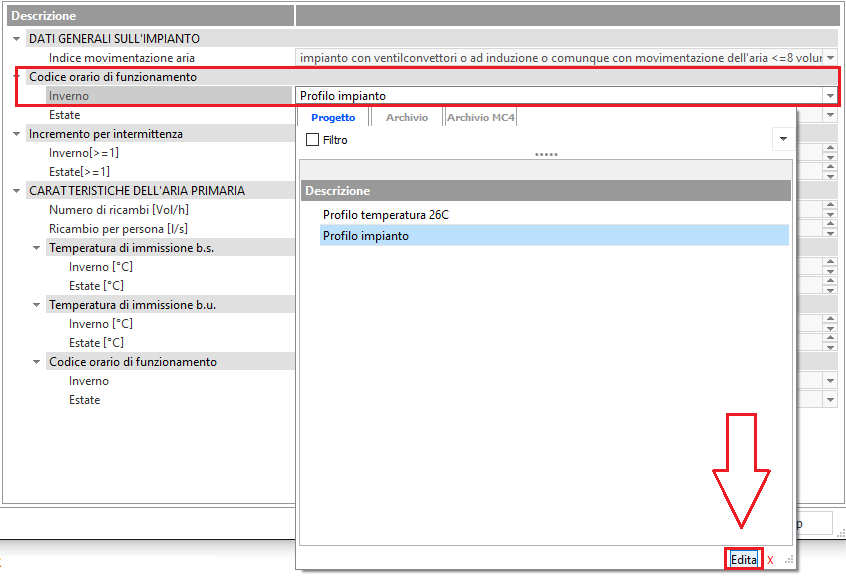

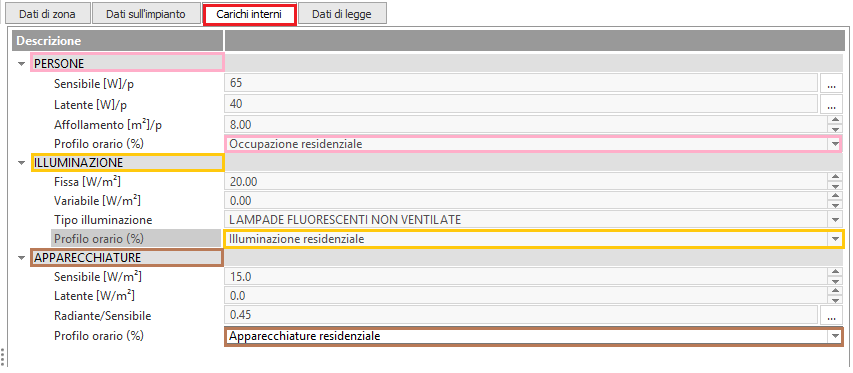

Si accede alla maschera di gestione dei profili orari selezionando <Edita> dal menu a tendina in corrispondenza degli omonimi campi (schede DATI SULL'IMPIANTO e CARICHI INTERNI presenti nell'archivio dell'UNITA' IMMOBILIARI - sezione ZONE IMPIANTISTICHE).
🛠 Tipi di profilo

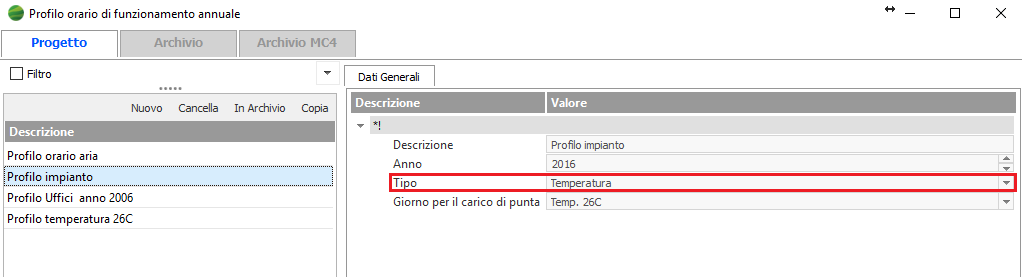

I profili orari possono essere definiti, in corrispondenza del campo Tipo, in termini di:
- Temperatura (T) (calcolo dei carichi termici)
- Percentuale (%) (funzionamento di impianti di ventilazione e apporti di carichi interni)

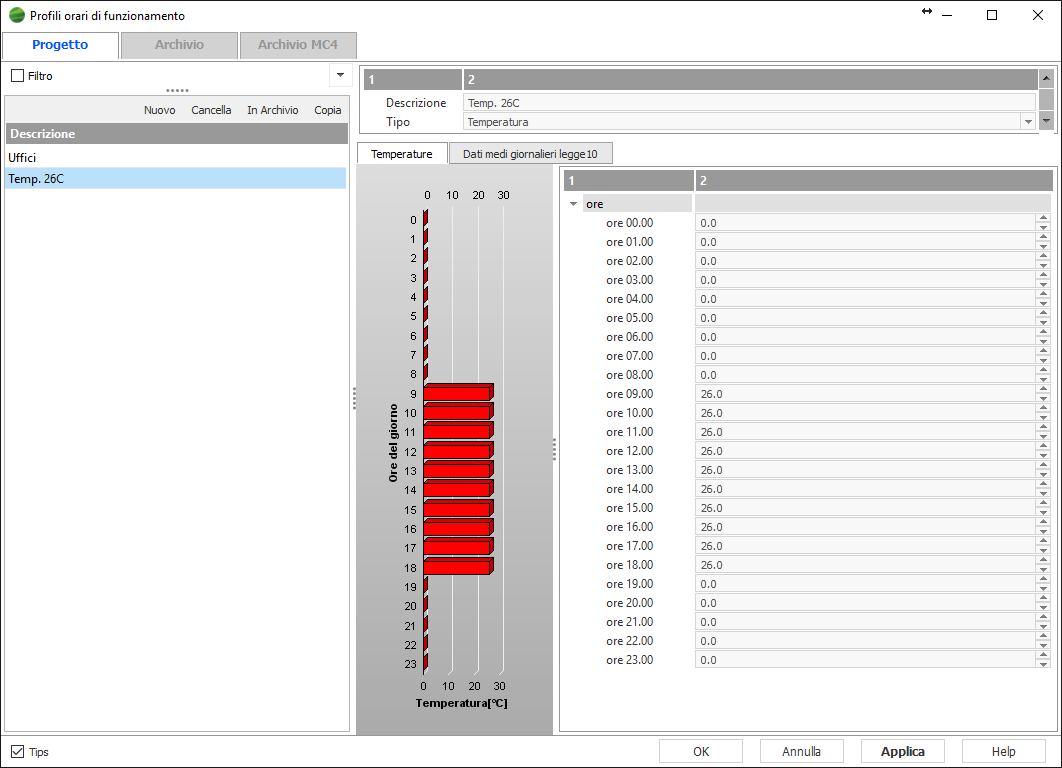

⚙️ Profili in temperatura

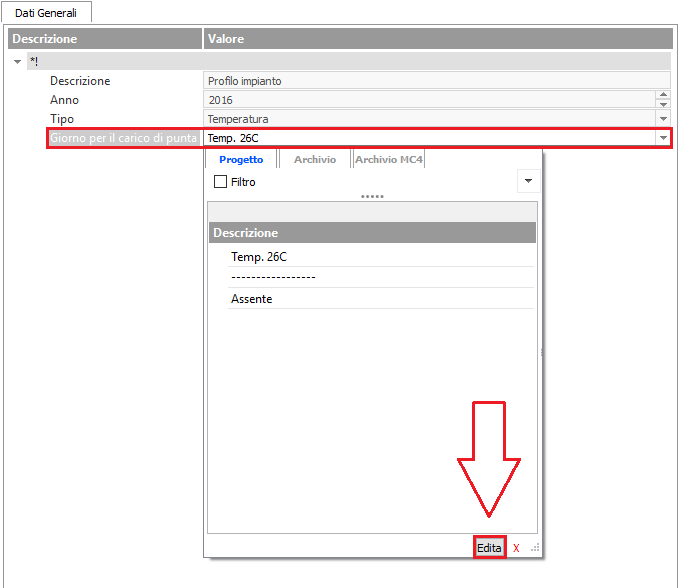

In corrispondenza della voce "Giorno per il carico di punta", si accede alla maschera di gestione dei profili orari selezionando <Edita> dal menu a tendina.
Nell'ambito di un profilo in temperatura, occorre seguire semplicemente un approccio di tipo ON/OFF: ovvero fondamentalmente occorre compilare le righe corrispondenti alle ore in cui l'impianto si considera in funzione.
Partendo dal presupposto che il valore zero corrisponde allo stato di spegnimento, il valore numerico inserito per ciascuna ora giornaliera non verrà acquisito in valore assoluto dal software ma servirà ad indicare semplicemente lo stato di operatività dell'impianto.

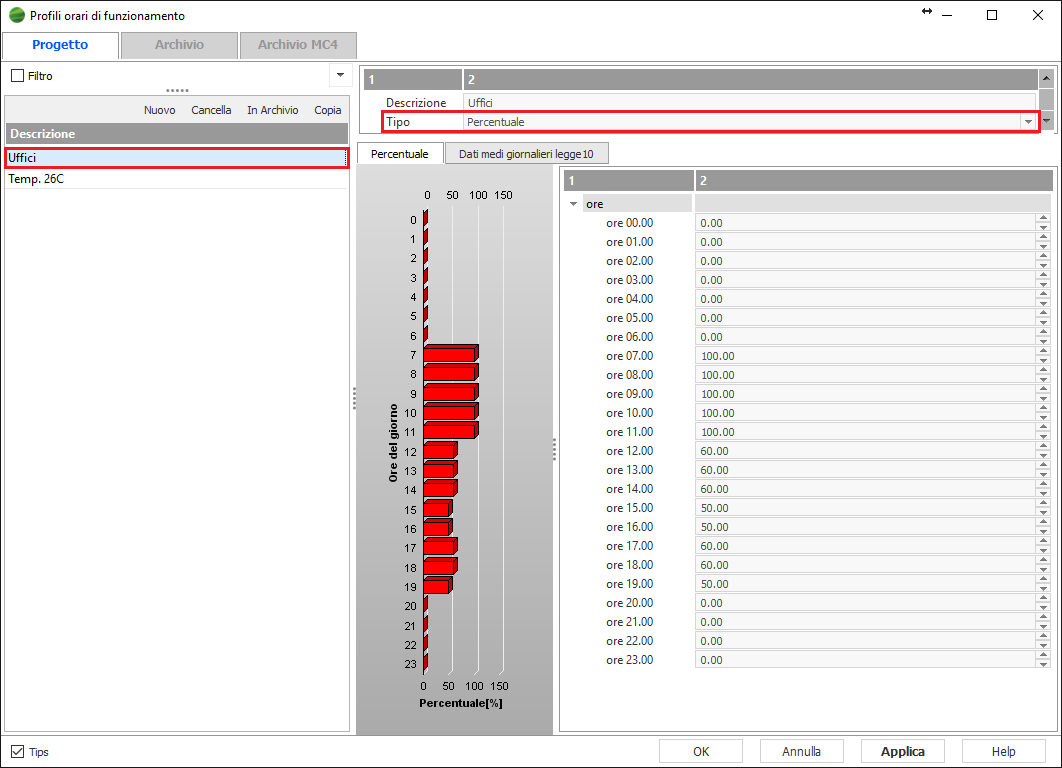

⚙️ Profili in percentuale
I profili in percentuale sono i tipici profili di distribuzione giornaliera dei carichi endogeni.
Partendo dal presupposto che il valore zero corrisponde all'assenza del carico, per ciascuna ora giornaliera si dovrà inserire l'entità del carico in termini percentuali.
