Calcolo dei Ponti Termici agli Elementi Finiti
Il modulo THERMal Bridge utilizza oggetti nativi AutoCAD per la descrizione dei parametri di calcolo dei ponti termici, offrendo la valutazione analitica tramite metodo agli elementi finiti della trasmittanza lineica e la verifica termo-igrometrica.
📌 Presentazione
Il modulo può essere installato in AutoCAD come Plugin oppure essere indipendente da AutoCAD e dotato di motore grafico AutoCAD OEM. Tra le due versioni non vi sono differenze in quanto AutoCAD OEM è una versione di AutoCAD prodotta da Autodesk specifica per i produttori di software.
Ai fini della valutazione FEM, è possibile avvalersi di due risolutori agli elementi finiti distinti:
| Risolutore | Descrizione |
|---|---|
| Motore proprietario Mc4Software | Integrato in Mc4Suite, ottimizzato per prestazioni elevate. |
| THERM | Programma freeware prodotto da Lawrence Berkeley National Laboratory della University of California, invocato in background in modo trasparente all'utente. |

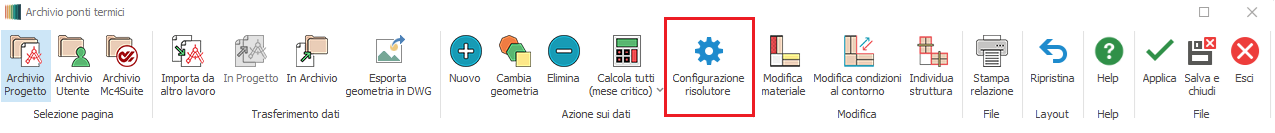

La scelta del solutore si esegue all'interno del menu richiamabile tramite il pulsante Configurazione risolutore.

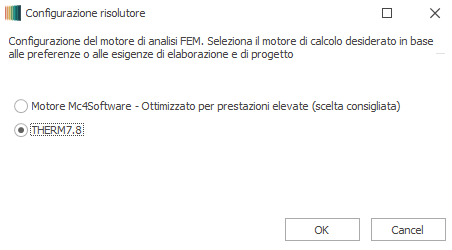

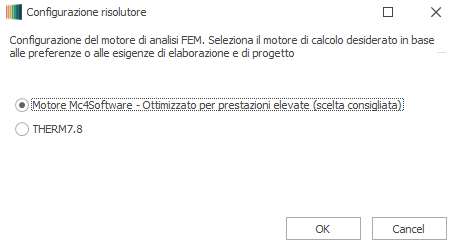

All'interno del menu comparirà la lista dei solutori disponibili: Motore Mc4Software, THERM 7.8 o versioni successive.
 |  |
|---|
⚙️ Selezione del Risolutore
Il comportamento del software è subordinato al tipo di progetto e alla presenza di THERM:
| Scenario | Comportamento |
|---|---|
| Progetto nuovo, senza THERM installato | Risolutore di default: Mc4Software (non modificabile). |
| Progetto nuovo, con THERM installato | Risolutore di default: Mc4Software, ma è possibile adottare THERM. |
| Progetto da versioni precedenti, FEM non valutato con THERM, senza THERM | Risolutore di default: Mc4Software (non modificabile). |
| Progetto da versioni precedenti, FEM non valutato con THERM, con THERM | Risolutore di default: Mc4Software, ma è possibile adottare THERM. |
| Progetto da versioni precedenti, FEM già valutato con THERM, con THERM | Risolutore di default: Mc4Software, ma è possibile adottare THERM. |
| Progetto da versioni precedenti, FEM già valutato con THERM, senza THERM | Mc4Suite non propone una scelta predefinita. |
Qualora l'utente non operi la scelta del risolutore, al lancio del calcolo FEM verrà invitato a:
- Installare una copia di THERM 7.8.80
- Oppure utilizzare il risolutore integrato
La scelta del risolutore viene memorizzata nel file DWG: tutte le successive valutazioni FEM faranno riferimento all'ultimo motore prescelto.
🛠 Reperimento e Installazione di THERM 7.8
Per proseguire la valutazione secondo THERM, è necessario provvedere alla sua installazione come applicazione esterna:
- Reperire THERM dal sito del fornitore: https://windows.lbl.gov/therm-software-downloads — selezionare la versione 7.8.80 (THERM7_8_80_SetupFull.exe).
- Installare THERM sulla postazione in cui risiede Mc4Suite.
Dopo l'installazione di THERM, Mc4Suite potrebbe richiedere la verifica dell'operatività lanciandone l'interfaccia grafica. Comparirà il messaggio:
Rispondendo affermativamente, verrà avviato THERM: assicurarsi che l'interfaccia grafica nativa si apra regolarmente, quindi chiudere THERM. Per il calcolo dei ponti termici svolto da Mc4Suite non è richiesta la presenza in background dell'interfaccia grafica di THERM.
L'impiego di THERM 8.1 sarà reso possibile solo dopo il rilascio della versione definitiva di tale applicazione.
Quando THERMal Bridge impiega il risolutore esterno THERM, riveste i ruoli di preprocessore e post processore. Quando invece utilizza il risolutore proprietario Mc4Software, le fasi di preprocessing e postprocessing vengono svolte in continuità dal motore integrato, abbreviando sensibilmente i tempi di elaborazione.
📋 Normativa Italiana
THERMal Bridge risponde all'esigenza normativa di procedere alla valutazione analitica tramite metodo FEM della trasmittanza lineica dei ponti termici e alla verifica termo-igrometrica (valutazione del rischio di insorgenza di muffe).
In base al paragrafo 11.1.3 della UNI/TS 11300-1:2014, non è più possibile avvalersi dei ponti termici con trasmittanza termica lineare previsti dall'allegato A della UNI EN ISO 14683:2018. La norma ha inoltre eliminato la possibilità di adottare un metodo forfettario: per gli edifici esistenti occorre procedere a una valutazione secondo calcolo numerico in accordo con la UNI EN ISO 10211:2018 oppure tramite atlanti di ponti termici conformi alla UNI EN ISO 14683:2018.
💡 Guida Completa
Per apprendere l'utilizzo delle procedure di disegno e calcolo FEM dei ponti termici, consultare l'apposita guida in formato PDF.
