Barra Laterale - Navigazione
La Barra di Navigazione è il pannello laterale dedicato alla gestione della visualizzazione grafica del progetto, con controllo dei layer per ogni tipologia di progetto.
🖥 Interfaccia
🗂 Pannelli Disponibili

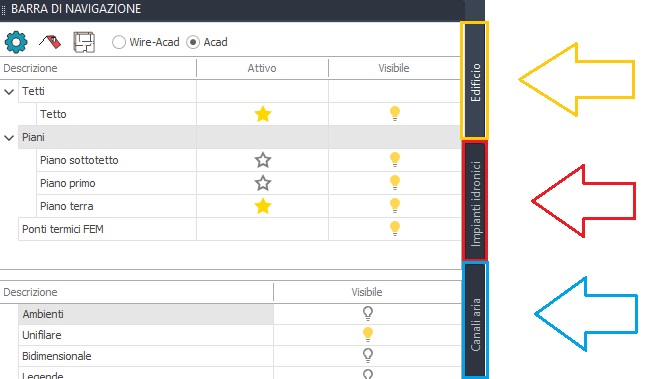

La barra è suddivisa in tre schede contestuali:
| Scheda | Contenuto |
|---|---|
| Edificio | Tetti, Piani, Terreno, Ponti termici FEM |
| Impianti idronici | Termici, Idrico-Sanitari, Pannelli Radianti, Antincendio, Centrali termofrigorifere |
| Canali aria | Moduli Duct e DuctVMC |
🛠 Comandi nella Parte Superiore
Nella parte superiore della barra sono presenti pulsanti per:
-
Opzioni di visualizzazione acustica
-
Elenco Tetti
-
Elenco Piani
-
Stile di visualizzazione 3D
informazioni
La voce Wire-Acad corrisponde allo stile Wireframe, mentre Acad corrisponde all'ultimo stile di visualizzazione ombreggiato utilizzato dall'utente.
📋 Scheda Edificio

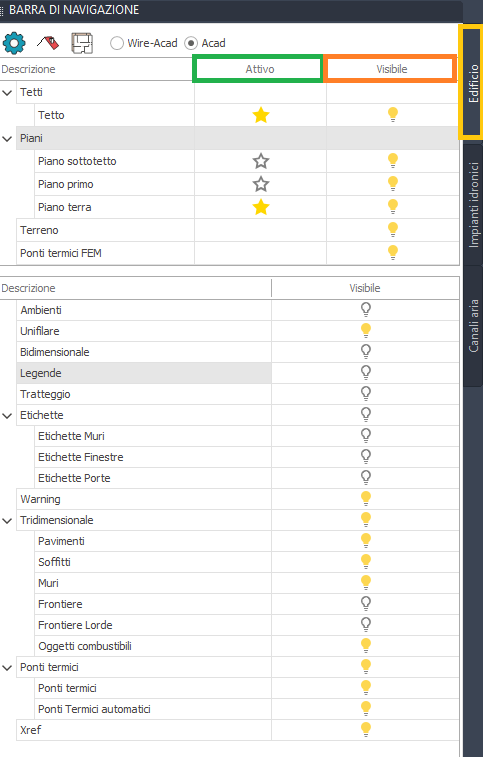

La scheda Edificio è strutturata in quattro sezioni:
- Tetti
- Piani
- Terreno
- Ponti termici FEM
Gestione dei Piani
- La selezione del Piano Attivo è univoca: può essere attivo un solo piano per volta.
- I Piani visibili possono essere molteplici, ma le modifiche grafiche sono possibili solo nel piano attivo.
Layer Visualizzabili per Piano
| Layer | Descrizione |
|---|---|
| Ambienti | Etichette che contrassegnano i singoli locali |
| Unifilare | Linea grafica delle pareti verticali |
| Bidimensionale | Impronta 2D sovraimpressa all'unifilare (da comando esportazione) |
| Legende | Tabelle create nello spazio modello tramite "Disegna legenda" |
| Tratteggio | Riempimento che identifica l'area dei singoli ambienti |
| Etichette | Etichette associate a muri, finestre e porte |
| Warning | Segnalazioni di anomalie nell'input grafico |
| Tridimensionale | Rappresentazioni 3D di pavimenti, soffitti, muri, frontiere |
| Ponti termici | Ponti termici estratti automaticamente o inseriti manualmente |
| Xref | Riferimenti esterni associati ai piani |
