Definizione dell'involucro scambiante
La maschera Elenco Piani permette la gestione dei livelli dell'edificio che regola l'input degli ambienti e di tutti gli impianti in essi disegnati e calcolati.

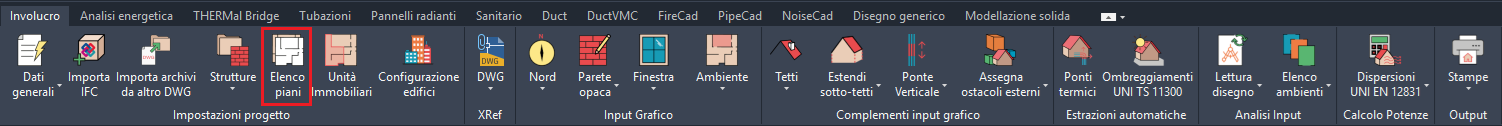

📂 Accesso
🛠 Interfaccia

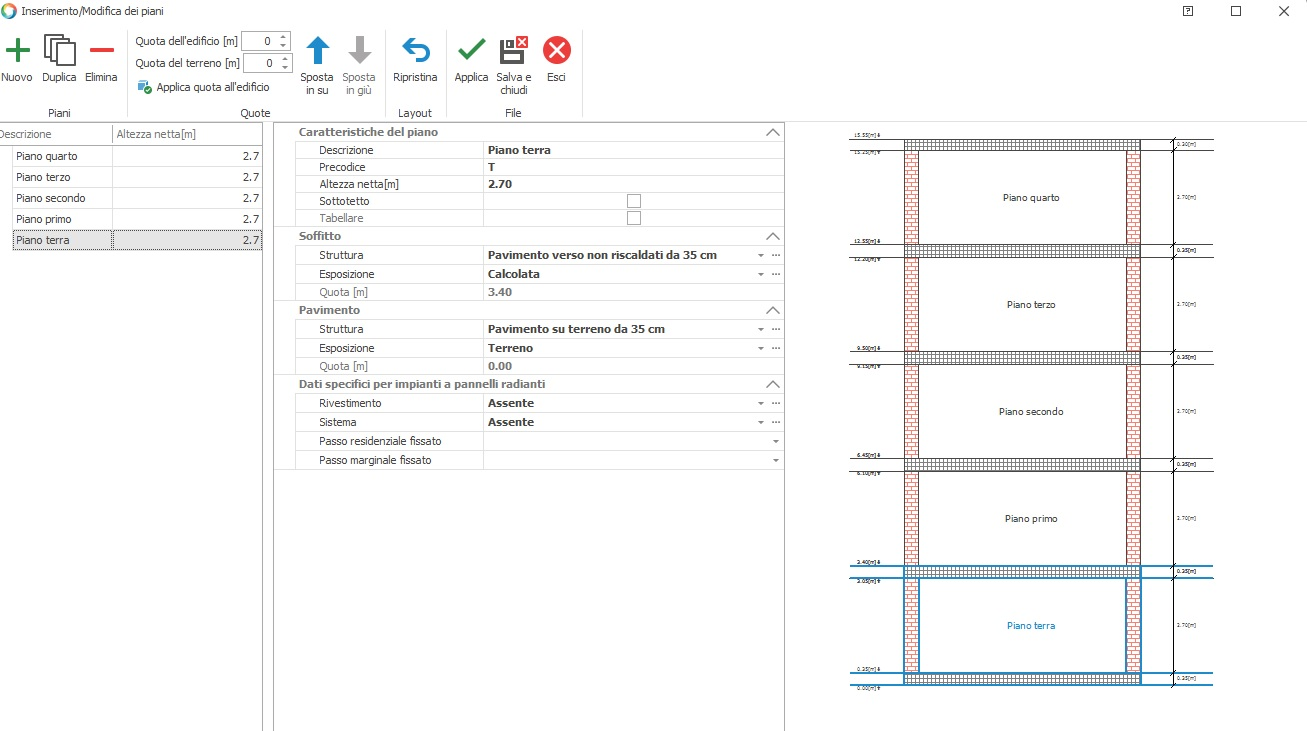

La maschera si divide in tre aree:
- Sinistra: elenco dei piani dell'edificio
- Centro: dati del piano selezionato
- Destra: schematizzazione grafica dei piani di progetto
Se il Template aperto dall'utente è vuoto (come il template usato di default dal programma), la lista dei piani è vuota.

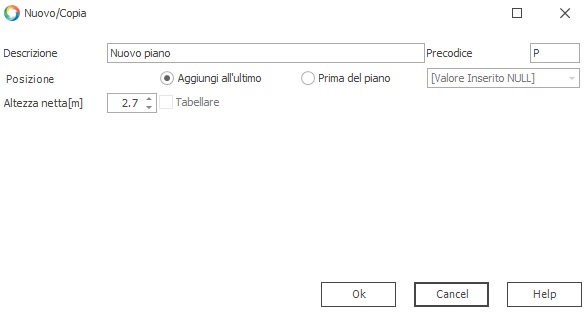

Cliccando su Nuovo il programma apre la maschera dove inserire la descrizione del piano, la posizione (all'ultimo piano oppure prima di un piano già inserito) e, volendo, il numero di copie del piano (inserimento multiplo).
📋 Campi - Dati del piano
| Campo | Descrizione |
|---|---|
| Descrizione | Nome del piano. Il programma crea dei layer con questo nome per la gestione della visibilità dei componenti |
| Precodice | Codice alfanumerico che caratterizzerà il piano nelle etichette di programma |
| Posizione | Aggiungi all'ultimo: inserisce il piano alla fine dell'elenco. Prima del Piano: aggiunge il piano prima di uno selezionato dalla lista |
| Tabellare | Attivare solo se non si vuole eseguire alcun input grafico del fabbricato e si vogliono inserire le aree forzando manualmente le potenze per sistemi radianti, radiatori o fancoil. Una volta attivato, non è possibile inserire simboli ambiente per questo piano |
| Sottotetto | Conferisce a tutti gli ambienti del piano la proprietà di Sottotetto: le pareti vengono estese verticalmente alla prima falda del tetto valida |
| Altezza Netta [m] | Altezza netta da piano di calpestio ad intradosso del soffitto. Non può essere negativa |
📋 Campi - Strutture e Esposizioni
| Campo | Descrizione |
|---|---|
| Soffitto - Struttura | Struttura tipo del piano (dal database); sarà quella di default per tutti gli ambienti del piano, se non diversamente specificato nei Dati estesi dell'ambiente |
| Soffitto - Esposizione | Forzare un'esposizione personalizzata (creata nell'elenco Esposizioni) oppure lasciare "Calcolato" per demandare al programma la valutazione automatica del tipo di scambio termico del soffitto |
Lasciando l'esposizione su Calcolato, se al piano successivo non è stato disegnato alcun ambiente oppure l'ambiente non è allineato con quello del piano in esame, l'esposizione sarà Esterna (scambio con le condizioni climatiche della località di progetto). In caso di allineamento totale o parziale tra ambienti, il programma individua automaticamente il tipo di scambio (in termini di ΔT, superfici di scambio, tipo di solaio).
La procedura di lettura interpiano richiede tempo e memoria: per progetti molto estesi, tra piani caratterizzati dalla stessa temperatura, si consiglia di imporre l'esposizione Non scambiante in modo che il modellatore grafico scarti tali superfici in fase di lettura delle frontiere, con conseguente risparmio di risorse. Imponendo un'esposizione, il programma non esegue alcun controllo di consistenza e assume a livello di calcolo i dati imposti dall'utente.
📋 Campi - Quote
| Campo | Descrizione |
|---|---|
| Quote | Altezze totali (UCS Globale) dell'estradosso del solaio in esame (in metri). I valori nella coordinata del piano di lavoro devono tenere conto del fattore di scala |
I valori delle quote sono espressi in metri. Per la coordinata nel piano di lavoro occorre tenere conto del fattore di scala con cui si sta lavorando.
📋 Campi - Dati Specifici per Impianti a Pannelli Radianti
Questa sezione contiene dati da inserire solo quando si vuole dimensionare un impianto a pannelli radianti.
| Campo | Descrizione |
|---|---|
| Rivestimento | Selezionare il tipo di rivestimento dal menu a tendina che mostra gli elementi del relativo database. La resistenza termica del rivestimento influisce sul dimensionamento del sistema. Il valore qui inserito sarà usato come default per ogni ambiente del piano, se non diversamente specificato nel singolo ambiente |
| Sistema | Selezionare il sistema (pannello-tubazione) da associare come default agli ambienti del piano. Per facilitare la scelta in funzione del produttore è possibile applicare un filtro direttamente nel menu a tendina collegato al campo |
| Passo Residenziale/Marginale Fissato | Compilabile solo dopo aver selezionato il sistema, poiché il passo è direttamente collegato ad esso. Imponendo un passo in questa maschera lo si impone automaticamente a tutti gli ambienti del piano, indipendentemente dal carico termico. La scelta può comunque essere modificata in ogni ambiente, forzando un passo diverso o lasciando la scelta al programma |
📋 Campi - Quote dell'Edificio e del Terreno
| Campo | Descrizione |
|---|---|

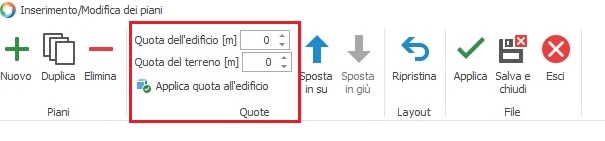

| Quota dell'edificio | Determina la quota dell'estradosso del pavimento del primo piano inserito nella lista. Il valore può essere modificato in ogni momento; ad ogni variazione occorre cliccare Applica Quota all'Edificio per rendere attiva la modifica. L'intero edificio subirà una traslazione verticale in funzione del valore inserito |
| Quota del terreno | Quota di default del terreno, che può e deve comunque essere impostata nella barra laterale al momento del disegno delle curve di livello |
Se nell'edificio sono già stati inseriti componenti di impianto (radiatori, fancoil, linee rayarea, ecc.), variando la Quota dell'edificio anche essi cambieranno quota di installazione se sono stati "ancorati" ai solai (soffitto o pavimento). Si raccomanda quindi di controllare l'input degli impianti (verificare le connessioni) dopo la variazione di questo valore.
💡 Note
Inseriti tutti i dati occorre cliccare OK per chiudere la maschera di inserimento e tornare a quella di gestione dei piani.
Tali piani corrisponderanno a quelli del fabbricato se i solai sono tutti allo stesso livello; qualora il fabbricato avesse solai ad altezze diverse, l'elenco dei piani deve corrispondere ai livelli dei solai. Per la definizione di piani con solai a quote differenti, consultare la sezione Solai sfalsati.
