Importazione Archivi da altro file DWG
Il comando Importa archivi da altro DWG permette di trasferire gli elementi personalizzati (Strutture, Finestre e Porte) da un file di disegno esistente al progetto su cui si sta lavorando.
Perché l'importazione vada a buon fine, è indispensabile che nel file DWG di destinazione sia già stata caricata e salvata una Località di progetto.
Procedura di Importazione
1. Selezione del file sorgente

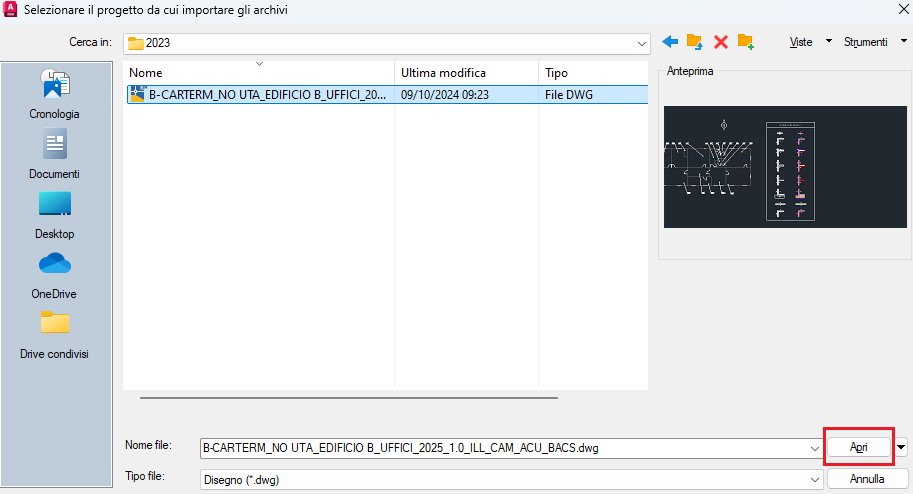

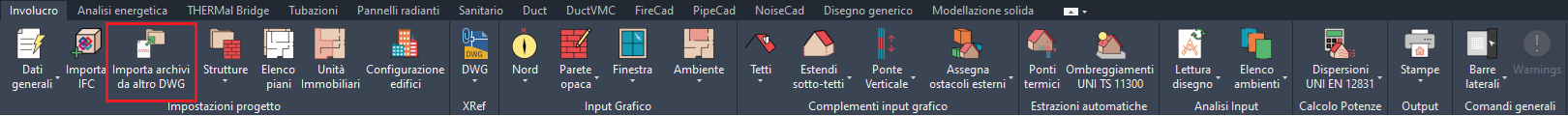

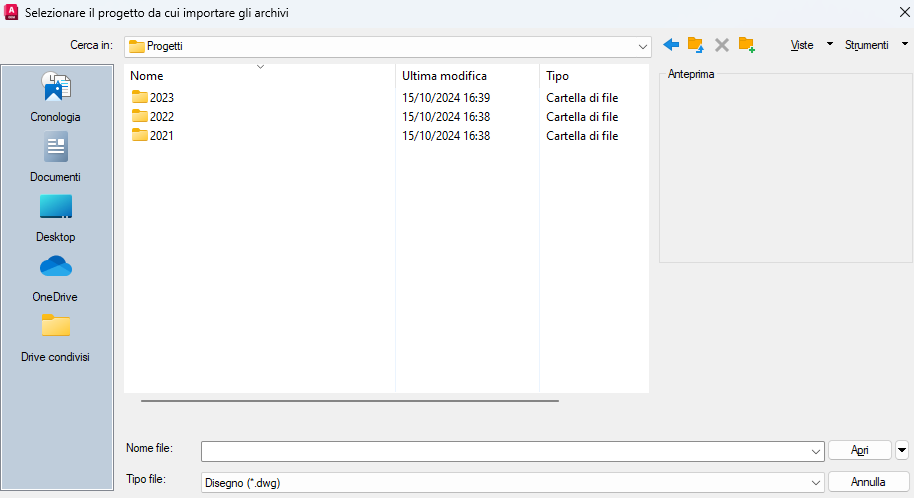

Dopo aver cliccato sull'icona del comando, si aprirà il gestore file di AutoCAD. Selezionare il file DWG dal quale si desiderano prelevare i dati e cliccare su Apri.
2. Selezione degli elementi

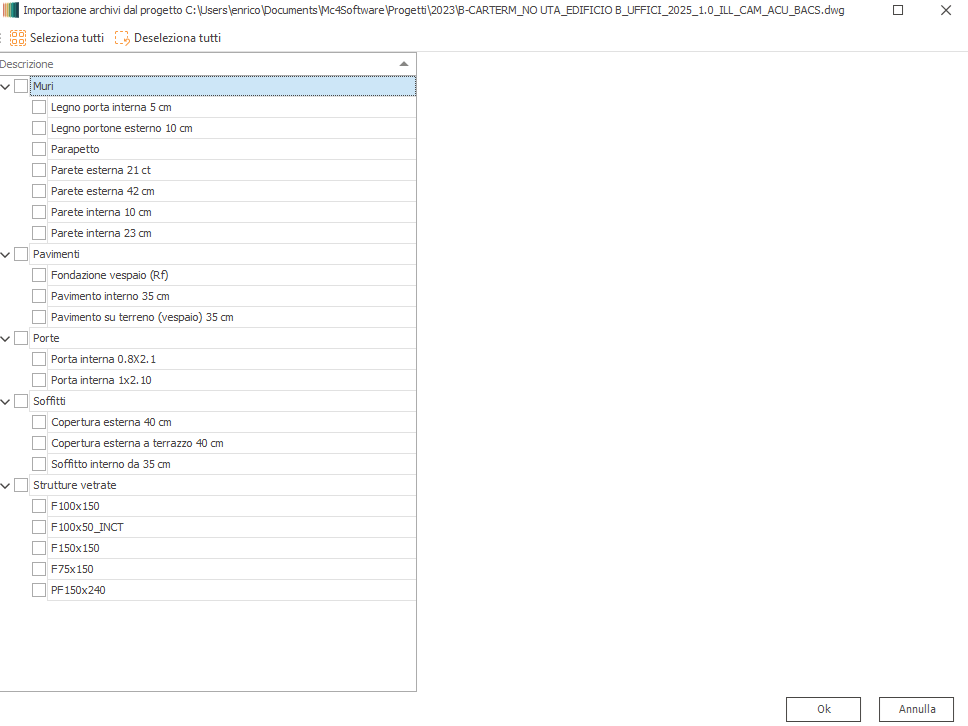

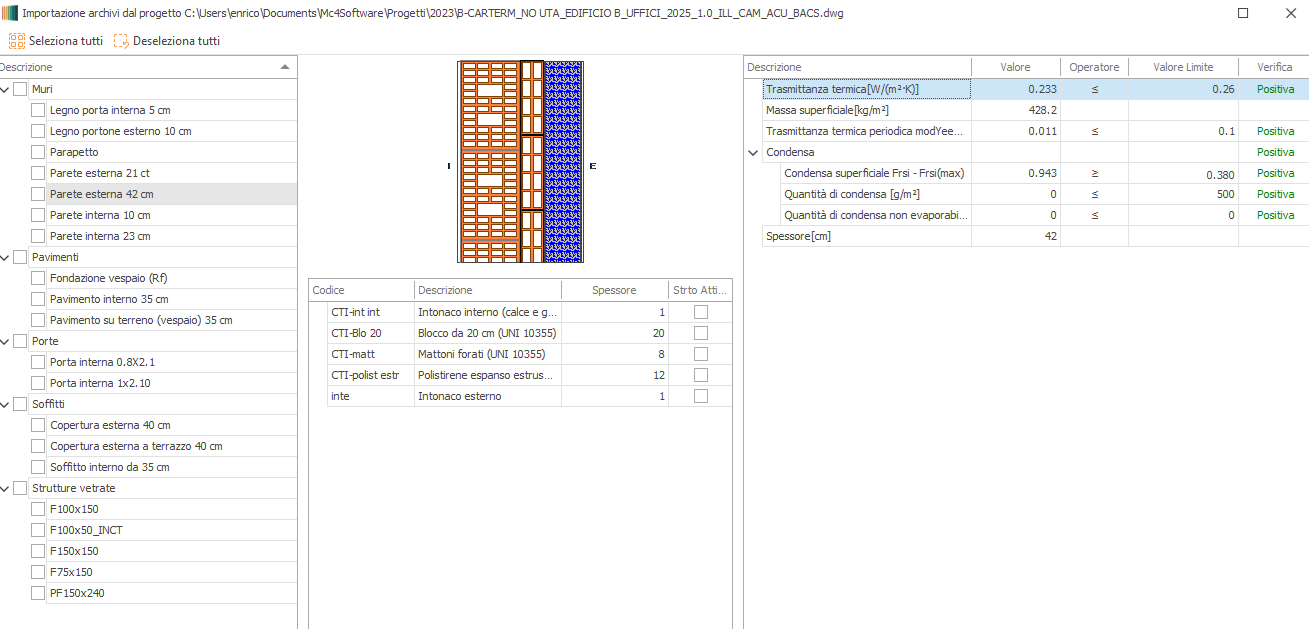

Una volta analizzato il file, Mc4Suite mostrerà il menu di importazione suddiviso in due sezioni:
- A sinistra: L'elenco ad albero di tutte le Strutture, Finestre e Porte individuate nel file sorgente.
- A destra: L'anteprima grafica e i dati tecnici dell'elemento selezionato.
3. Modalità di selezione
È possibile scegliere cosa importare utilizzando i checkbox in diversi modi:

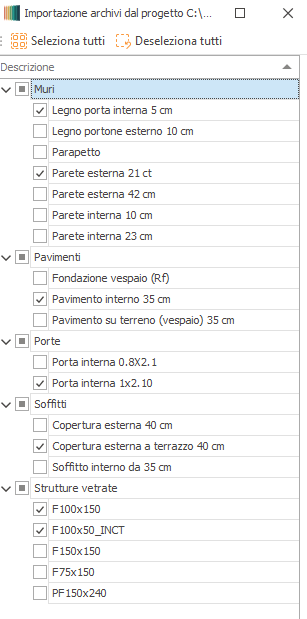

- Selezione Singola: Spuntare solo i singoli componenti di interesse.

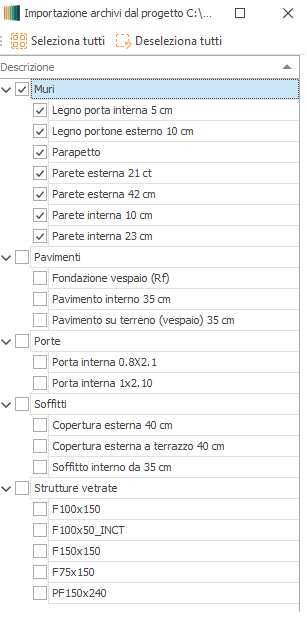

- Selezione per Categoria: Spuntare la casella della cartella principale (es. "Strutture") per selezionare automaticamente tutti gli elementi contenuti.

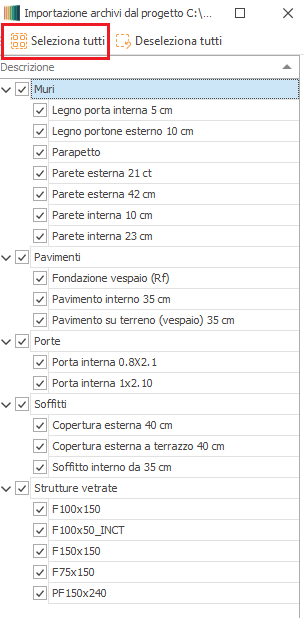

- Selezione Totale: Utilizzare il pulsante Seleziona tutti in alto per importare l'intero archivio del file sorgente.
4. Completamento

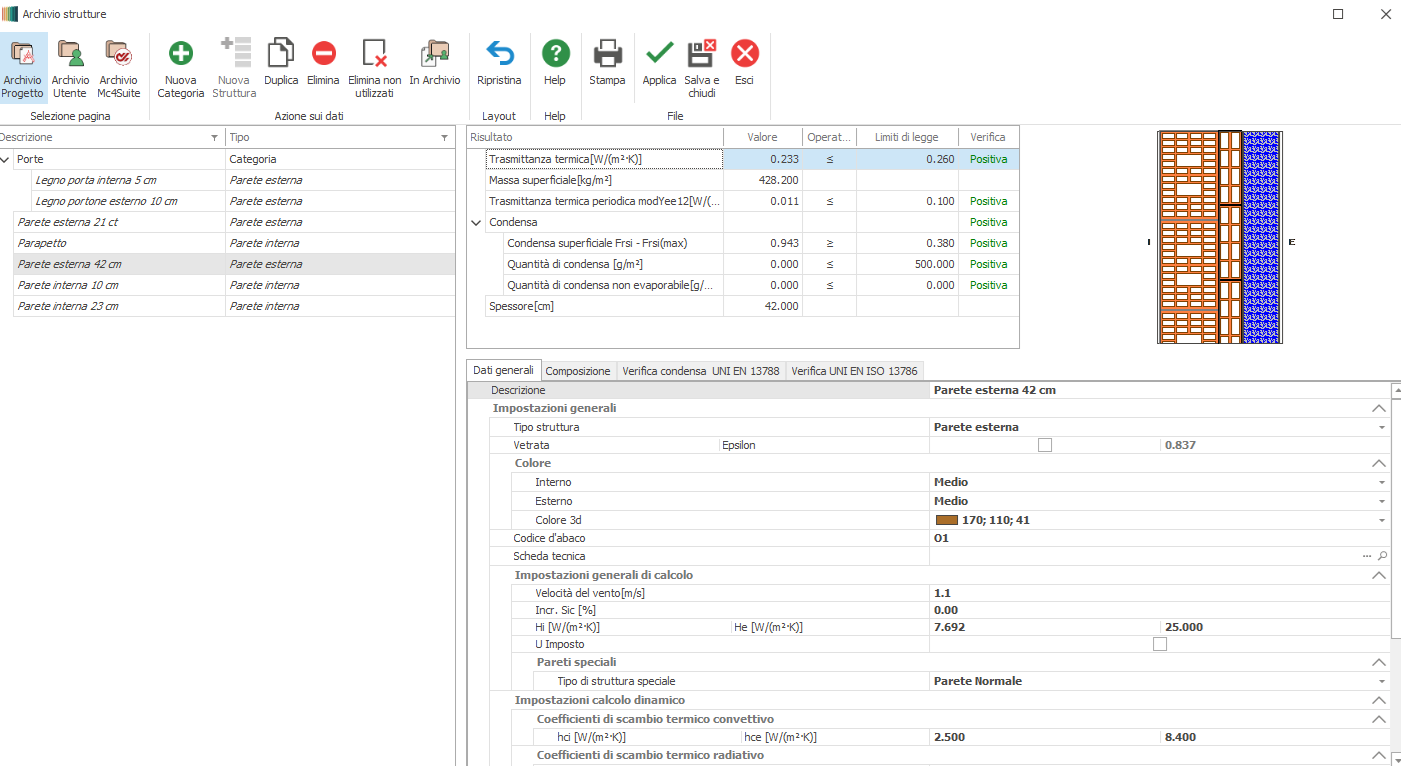

Cliccare su OK per avviare il trasferimento. Per verificare l'esito dell'operazione, aprire l'archivio corrispondente (es. Archivio Strutture) e controllare che gli elementi siano presenti nella sezione Progetto.
Questa funzione è ideale per recuperare stratigrafie complesse o serramenti personalizzati da vecchi progetti senza doverli ricreare da zero o utilizzare le procedure di backup del database intero.
