Archivio Dati Climatici

L'archivio Dati Climatici è il contenitore di tutti i dati geo-climatici delle località di tutto il mondo, derivati da normativa UNI 10349-1, standard ASHRAE e anni climatici tipo (T.R.Y.).

📂 Accesso

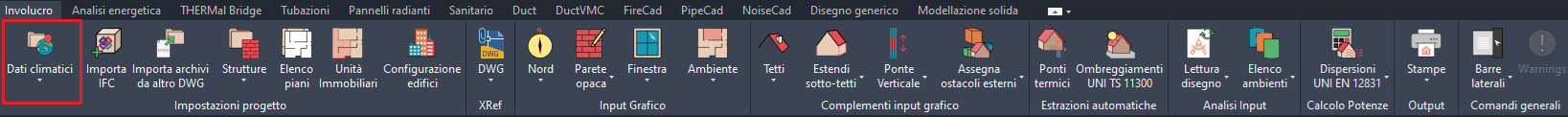

L'archivio è richiamabile tramite il pulsante omonimo nel pannello Generalità della barra superiore dei comandi oppure all'interno della barra laterale Edificio Step by Step.

La fase di caricamento è contrassegnata da un apposito messaggio a video:

---

🛠 Interfaccia

L'archivio è organizzato in tre sezioni:

Sezione	Descrizione
Progetto	Contiene i dati climatici della località sede del progetto. Permette la creazione o modifica di una località.
Archivio	Sezione in cui l'utente può memorizzare in modo permanente le proprie località personalizzate.
Archivio Mc4	Banca dati climatici integrata nel software (UNI 10349-1, ASHRAE, T.R.Y.). Non modificabile.

Primo accesso in un progetto privo di località

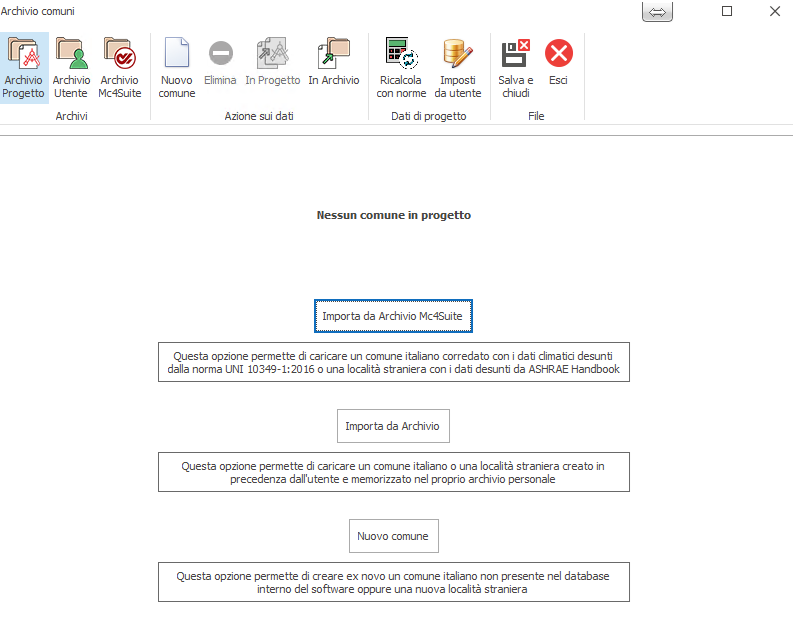

In un nuovo file privo di località, l'archivio presenta tre pulsanti operativi:

Pulsante	Funzione
Importa da Archivio Mc4Suite	Carica un comune italiano (UNI 10349-1:2016) o una località straniera (ASHRAE).
Importa da Archivio	Carica una località precedentemente creata e salvata nell'Archivio Utente.
Nuovo comune	Crea ex novo un comune non presente nel database interno.

---

🔍 Ricerca e Selezione di una Località

Selezione da database MC4

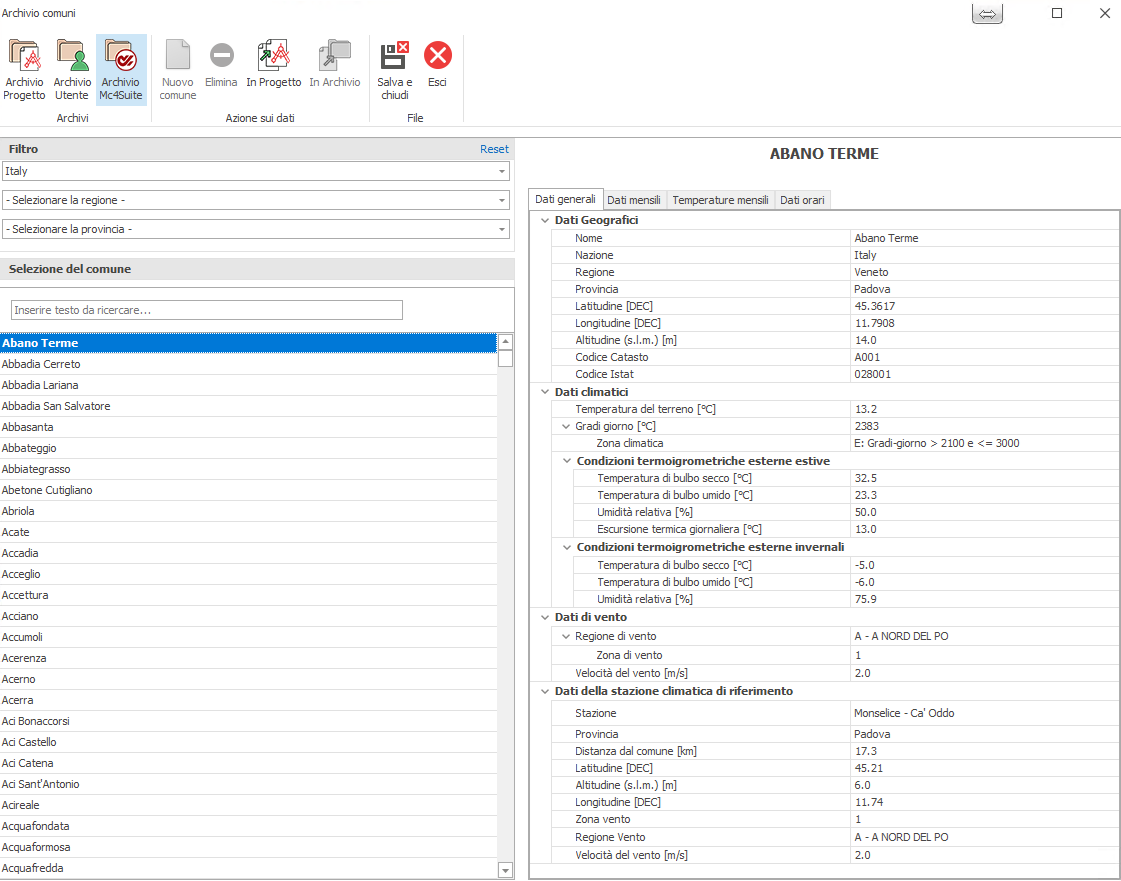

Per caricare un comune dal database interno, selezionare la scheda Archivio Mc4Suite.

Nota

Se si ricarica una località già presente in un file proveniente da Mc4Suite 2020 Release 4.0.1 o versione antecedente, Mc4Suite 2025 o successivo sostituirà i dati climatici con quelli del nuovo database. L'output di calcolo potrebbe presentare lievi differenze per effetto di una maggiore precisione nell'arrotondamento di alcuni parametri geoclimatici.

La ricerca può avvenire in due modi:

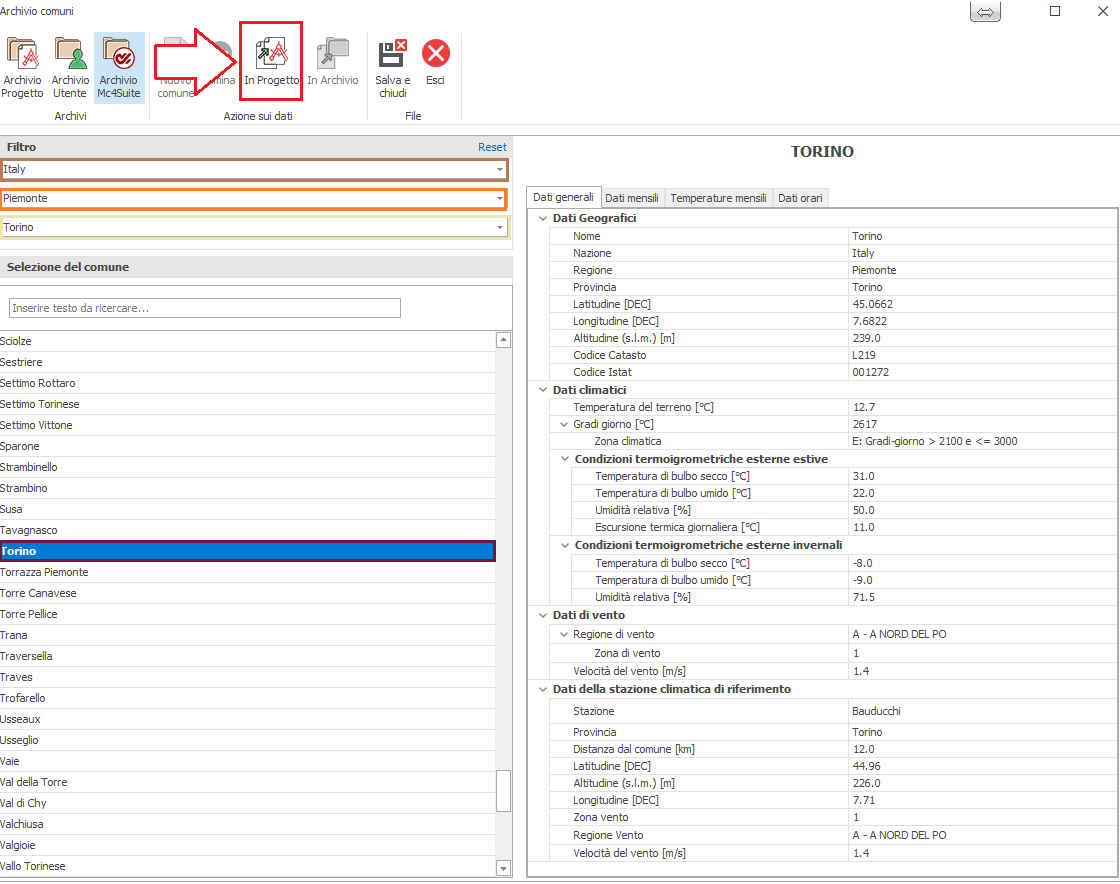

1. Specificare Nazione, Regione e Provincia nella parte superiore sinistra: il programma elenca tutti i comuni della provincia selezionata.



2. Digitare il nome del comune direttamente nel campo "Inserire testo da ricercare...": il software elenca tutte le località corrispondenti. Cliccando su "In progetto" si avvia il caricamento.



Il tasto Reset azzera i filtri Nazione, Regione e Provincia.

---

📋 Schede dell'Archivio

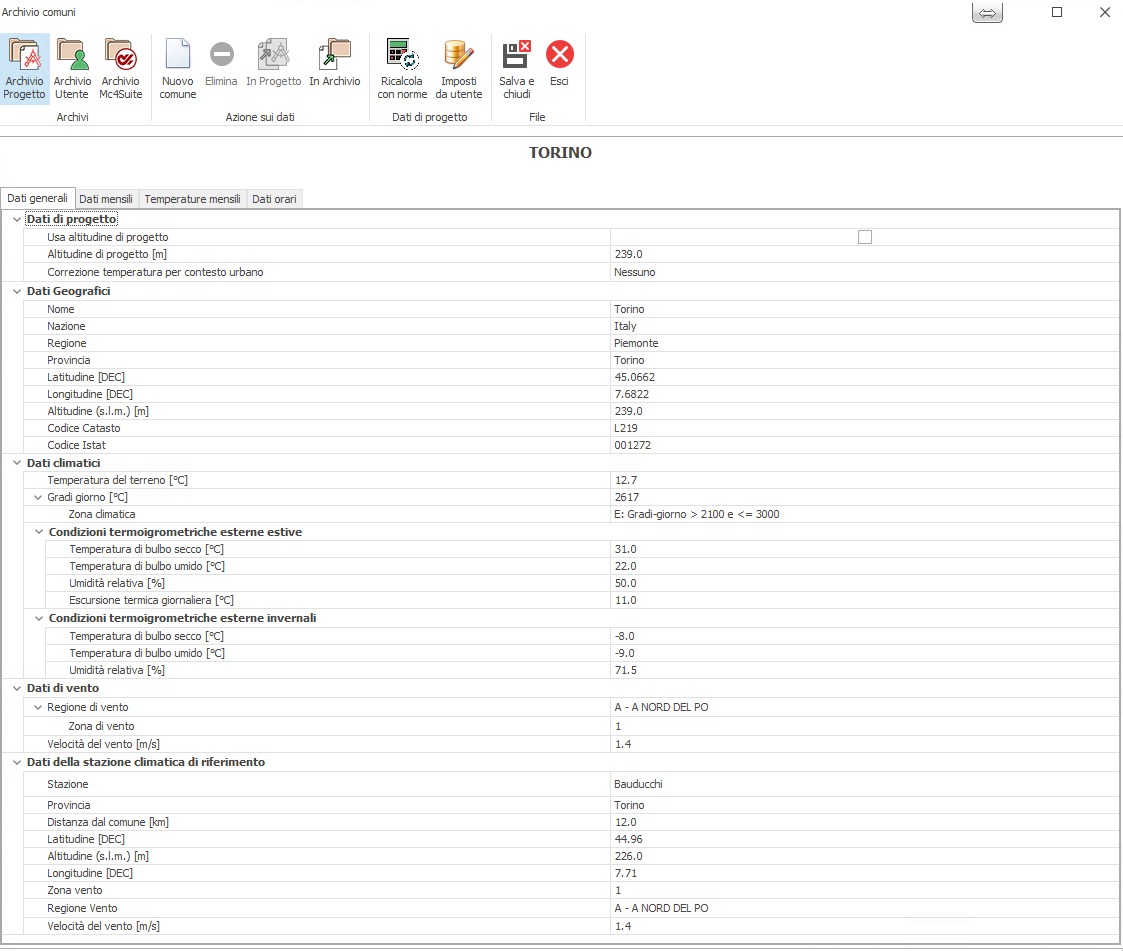

Dati Generali

Legenda

Modulo di Mc4Suite	HTCad
Sottomoduli	Calcolo energetico

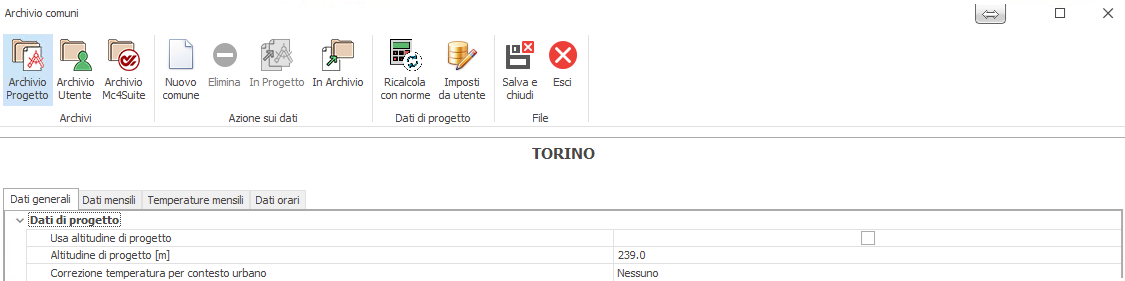

Dati di progetto — consente di adottare un'altitudine di progetto differente da quella della casa comunale. Per impostare l'altitudine dell'edificio: attivare la modalità "Imposti da utente", attivare il campo "Usa altitudine di progetto" e modificare il valore. Per ricalcolare i dati climatici secondo normativa vigente in funzione della nuova altitudine, cliccare su "Ricalcola con norme".

Dati geografici — presenta i dati geo-climatici della località impiegati in tutti i moduli di calcolo, inclusi codice ISTAT e codice catastale per l'esportazione XML verso i catasti energetici regionali.

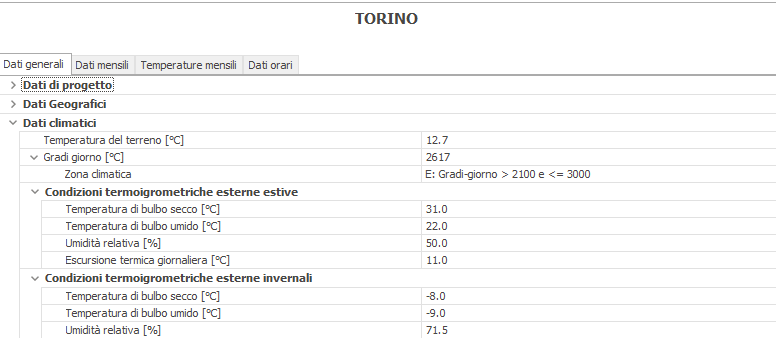

Dati climatici — presenta temperatura del terreno, Gradi Giorno e zona climatica, oltre alle condizioni termoigrometriche esterne estive e invernali per i calcoli secondo UNI EN 12831 e ASHRAE.

Dati di vento — presenta regione di vento, zona di vento e velocità del vento per il calcolo energetico secondo UNI/TS 11300.

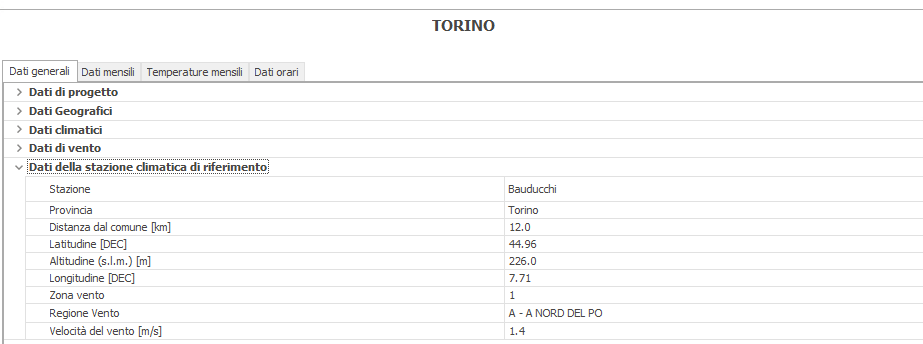

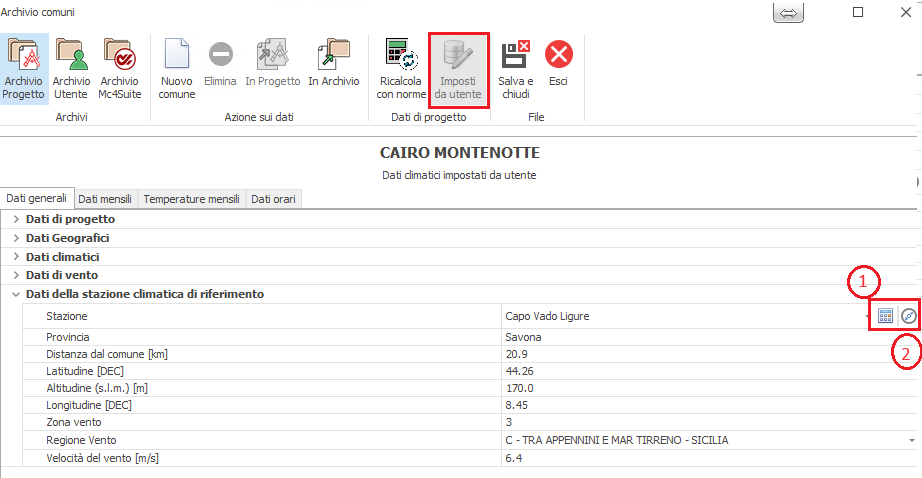

Stazione climatica di riferimento — indica la stazione di rilevamento utilizzata. Per ogni provincia sono proposte le centraline previste dalla UNI 10349-1:2016. Attivando "Imposti da utente" è possibile selezionare la stazione ritenuta più rappresentativa.

I dati climatici si calcolano nel seguente modo:

• Temperatura: corretta in base alla differenza di quota tra la centralina e la località di calcolo.
• Irradiazione solare: calcolata secondo la procedura dell'Appendice C della UNI 10349-1:2016.
• Pressione parziale di vapore: basata sull'umidità relativa della stazione di rilevamento.

---

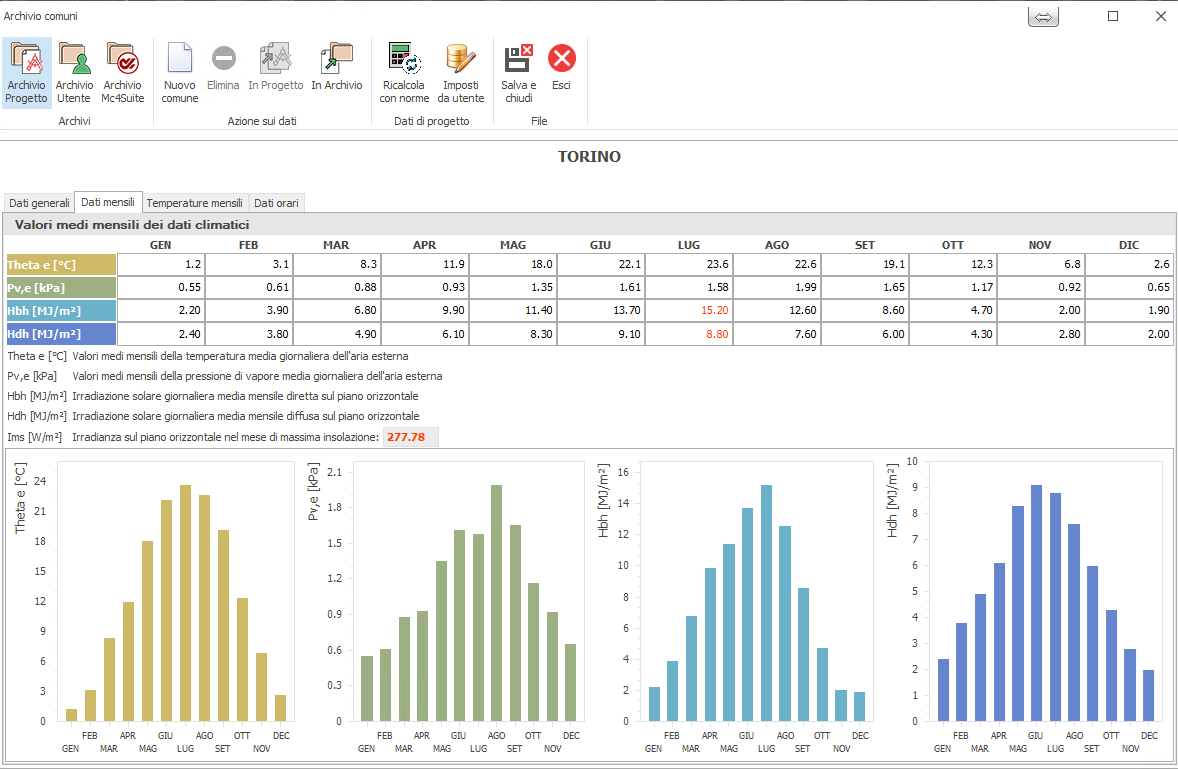

Dati Mensili

Legenda

Modulo di Mc4Suite	HTCad
Sottomoduli	Calcolo energetico

Questa scheda mostra i dati climatici per il calcolo energetico secondo UNI/TS 11300, desunti dalla norma UNI 10349-1:2016:

• Valori medi mensili della temperatura media giornaliera dell'aria esterna: corrispondono alle temperature medie mensili dell'aria esterna della località dove è posizionata la stazione di rilevamento, corretta per la differenza di quota tramite la formula (1) della norma UNI 10349-1:2016.
• Valori medi mensili della pressione di vapore media giornaliera dell'aria esterna: ricavati dai corrispondenti valori della località dove è posizionata la stazione di rilevamento (prospetto 7 della UNI 10349-1:2016), corretti secondo la procedura indicata nel § 4.1.5 della UNI 10349-1:2016.
• Irradiazione solare giornaliera media mensile diretta sul piano orizzontale: valore della località di progetto, prospetto 6 della UNI 10349-1:2016.
• Irradiazione solare giornaliera media mensile diffusa sul piano orizzontale: valore della località di progetto, prospetto 6 della UNI 10349-1:2016.

Il tasto Ricalcola aggiorna i dati in funzione delle modifiche effettuate nella scheda Dati generali (altitudine, stazione climatica, ecc.).

---

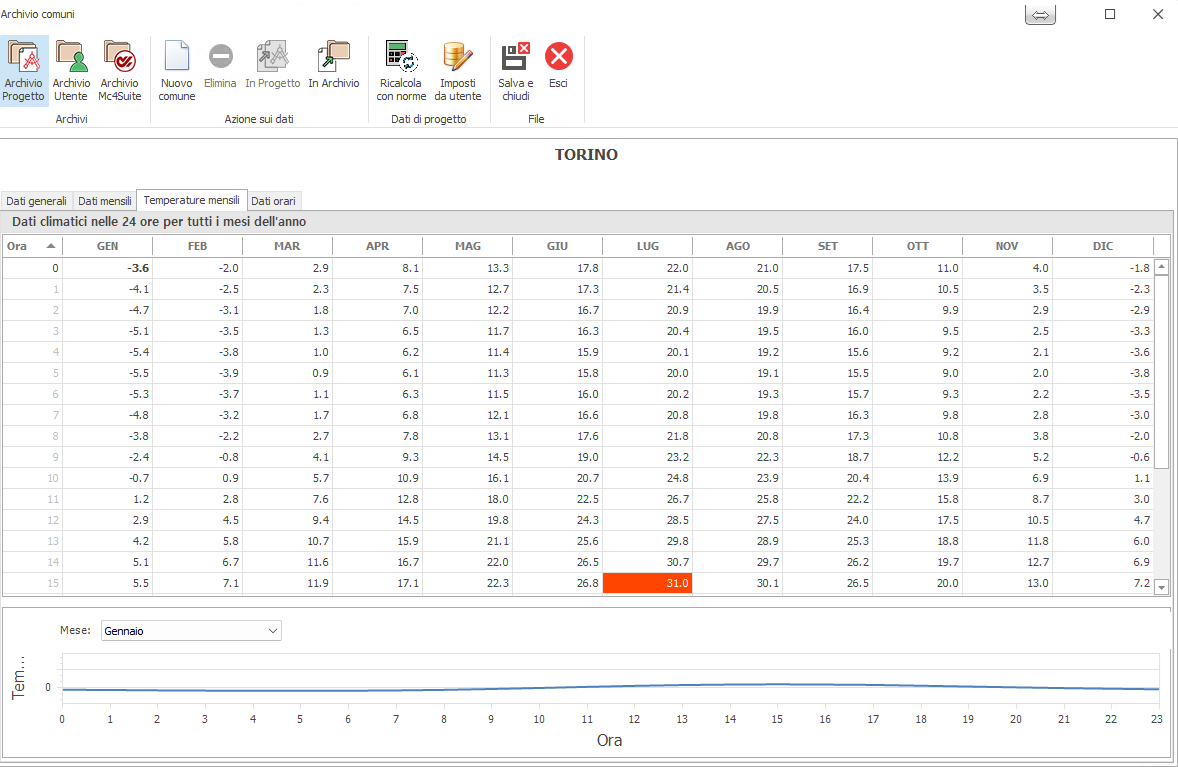

Temperature Mensili

Legenda

Modulo di Mc4Suite	HTCad
Sottomoduli	Calcolo energetico

La scheda presenta le temperature della giornata tipo per ogni mese dell'anno e ogni ora del giorno. Questi dati sono utilizzati per i calcoli estivi di progetto secondo il metodo ASHRAE. Per aggiornare i valori occorre cliccare sul tasto Ricalcola.

---

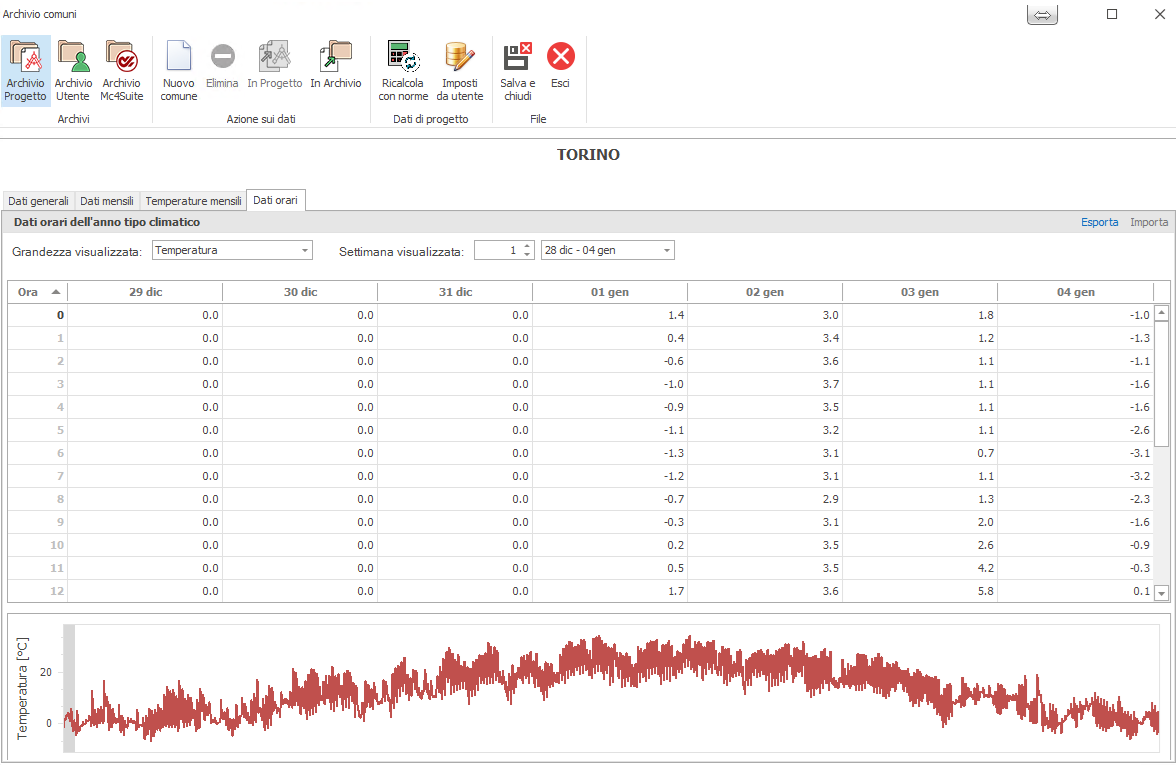

Dati Orari

Contiene i dati climatici per il calcolo energetico in regime dinamico orario secondo UNI EN ISO 52016-1:2018. Per le località italiane i dati sono desunti dalla banca dati C.T.I. (T.R.Y. — Test Reference Year), disponibile su https://try.cti2000.it.

Il database riporta i cosiddetti "Anni climatici tipo", frutto di un lavoro di elaborazione di dati climatici reali tramite procedure normate. La rilevazione ha riguardato in particolare 110 località italiane e ha permesso di individuare per ciascuna i 12 mesi caratteristici che ne definiscono il relativo "anno tipo".

I dati disponibili sono: temperatura dell'aria esterna, umidità relativa, irradianza globale sul piano orizzontale e velocità del vento, consultabili per ogni giorno dell'anno. Sono importabili in formato CSV/XLS o EPW (EnergyPlus Weather Data da https://energyplus.net/weather) ed esportabili in CSV/XLS.

---

📌 Creazione di una Nuova Località

In un nuovo file privo di comune

In assenza di una località di progetto, attivare il pulsante Nuovo comune. Si aprirà la maschera per inserire nazione, regione, provincia (solo per Italia), parametri geografici (latitudine, longitudine, altitudine), codice ISTAT e codice catasto.

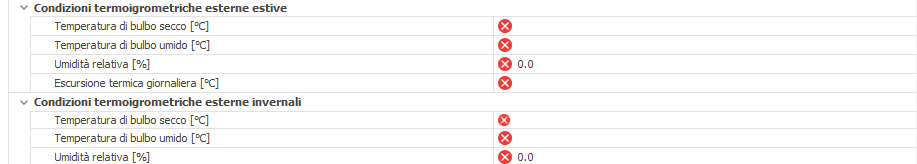

Dopo aver confermato con OK, compilare tutti i campi nelle sezioni Temperature e Dati climatici di legge, quindi cliccare sui pulsanti Ricalcola nelle schede Dati climatici e Dati mensili per popolare le tabelle.

Per i calcoli ASHRAE, i campi essenziali da valorizzare sono:

• Escursione termica giornaliera [°C]
• Temperatura Bulbo Secco Invernale [°C] — minima temperatura della località
• Temperatura Bulbo Secco Estiva [°C] — temperatura massima (giorno 15 luglio nell'emisfero boreale)

In un file già dotato di comune di progetto

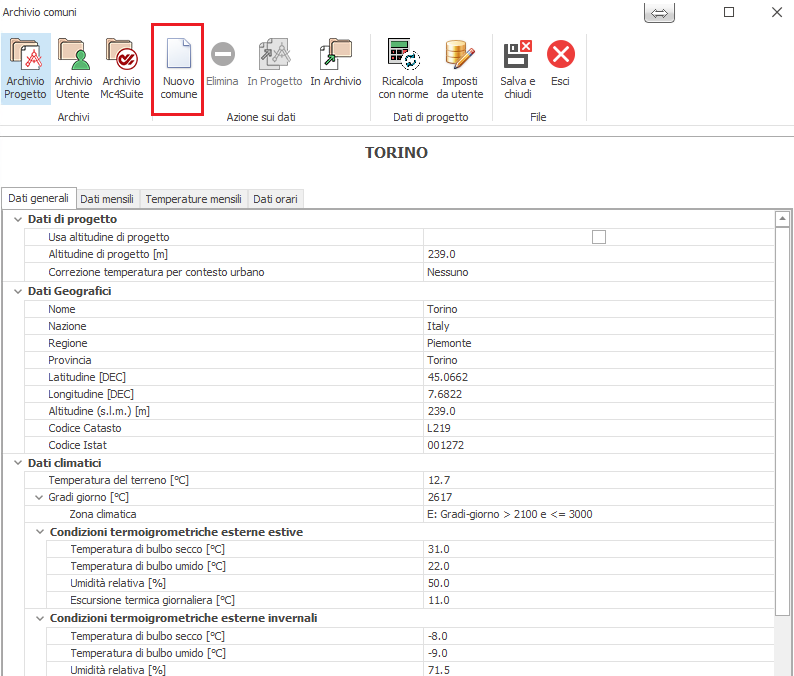

Usare l'icona Nuovo nella barra dei comandi. Un warning avviserà della completa sostituzione dei dati climatici del precedente comune.
