Edifici
Il nodo "Edifici" permette la gestione di più complessi serviti dalla medesima centrale termica, come nel caso del supercondominio.
🛠 Interfaccia

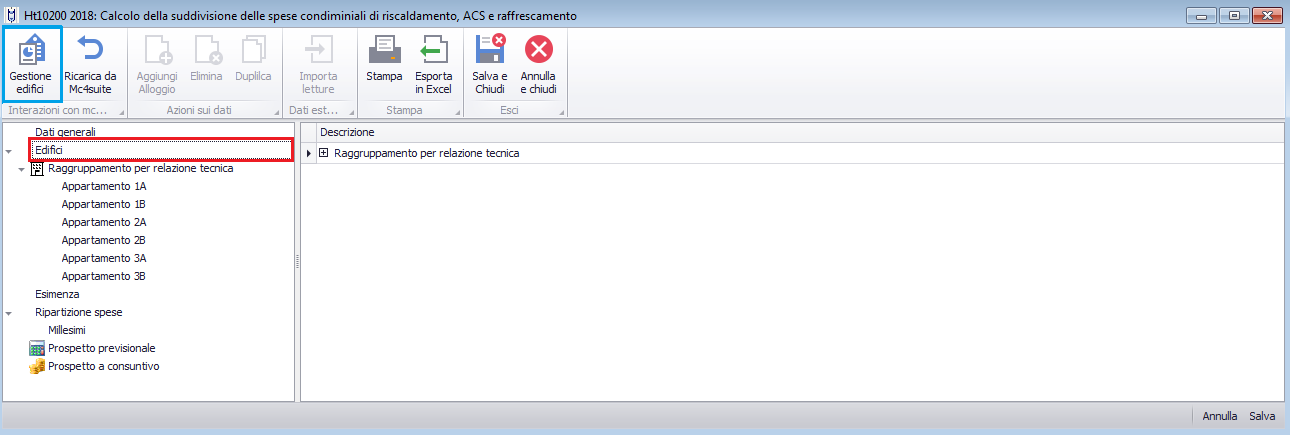

La presenza di una molteplicità di edifici viene acquisita in automatico qualora nell'ambito del progetto elaborato in HTCad si sia già provveduto a raggruppare opportunamente le unità immobiliari; diversamente i raggruppamenti possono essere creati direttamente in HT10200 ricorrendo al pulsante Gestione edifici, che attiva la maschera "Gestione gruppi di unità immobiliari".

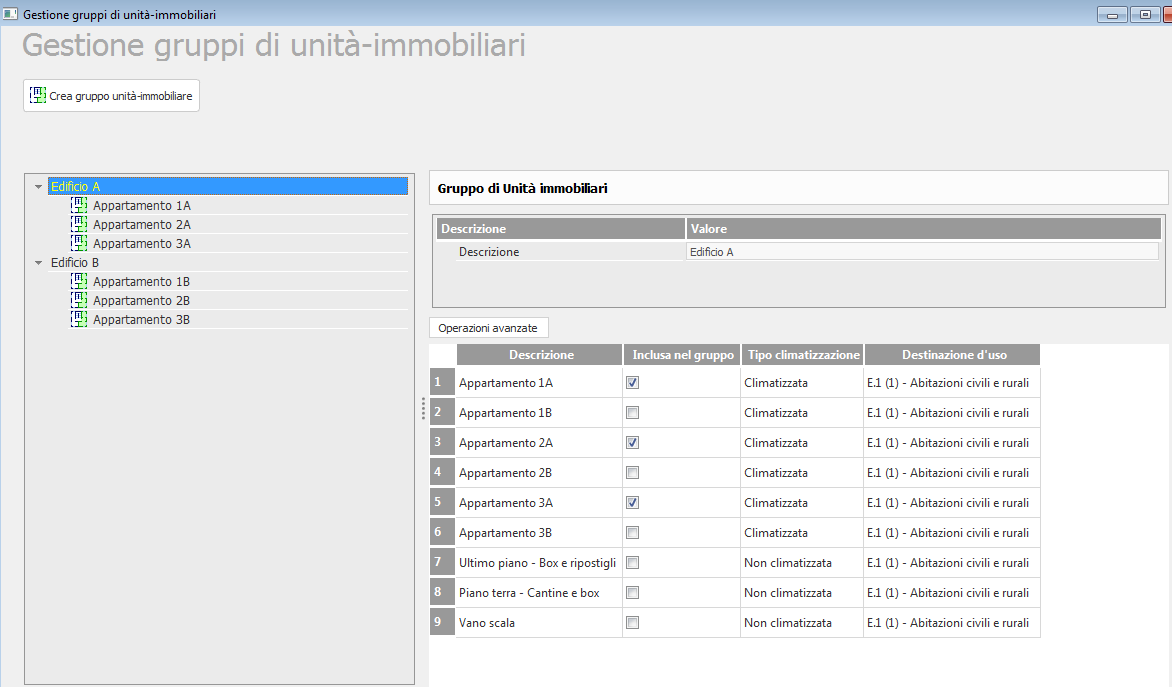

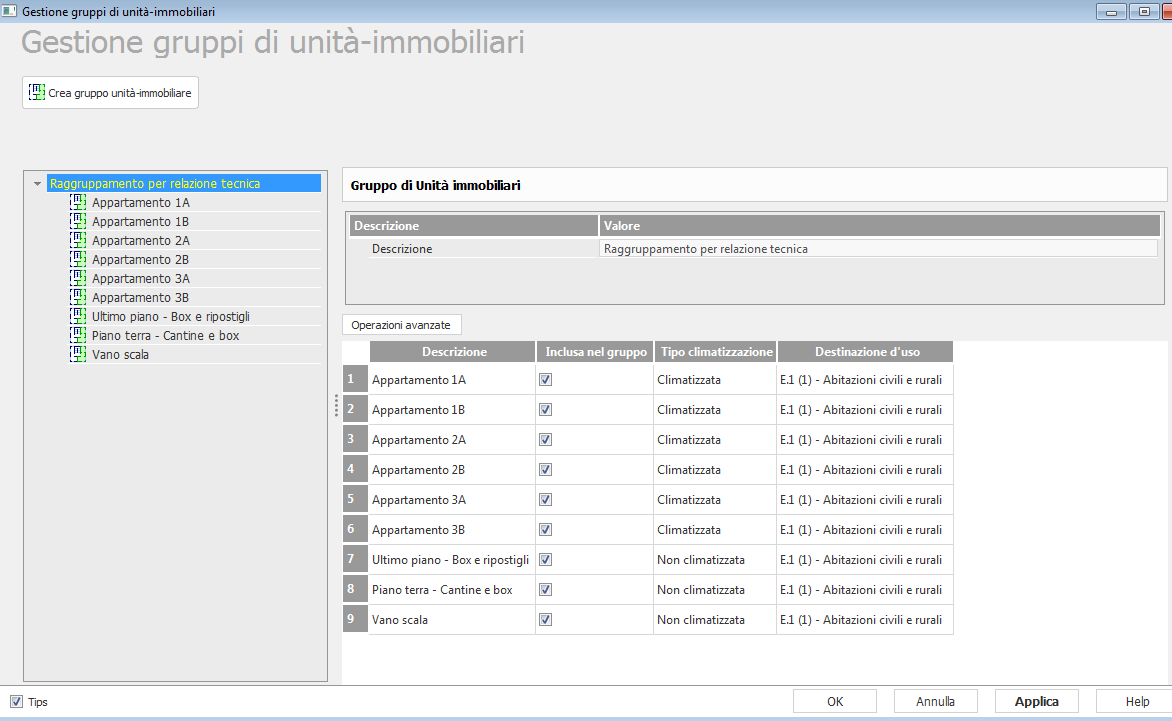

Al suo interno è possibile creare ex novo o modificare raggruppamenti creati in precedenza. Nell'immagine soprastante è mostrato l'esempio di un unico raggruppamento iniziale che viene successivamente suddiviso in due raggruppamenti (Edificio A ed Edificio B); il risultato è mostrato nell'immagine sottostante.

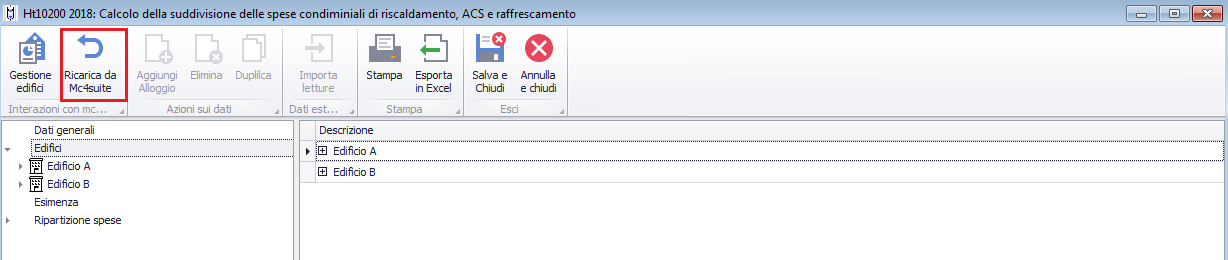

Avendo proceduto alla modifica dei raggruppamenti di unità immobiliari, all'interno di HT10200 si dovrà cliccare sul pulsante Ricarica da Mc4Suite in modo da importare i nuovi gruppi:

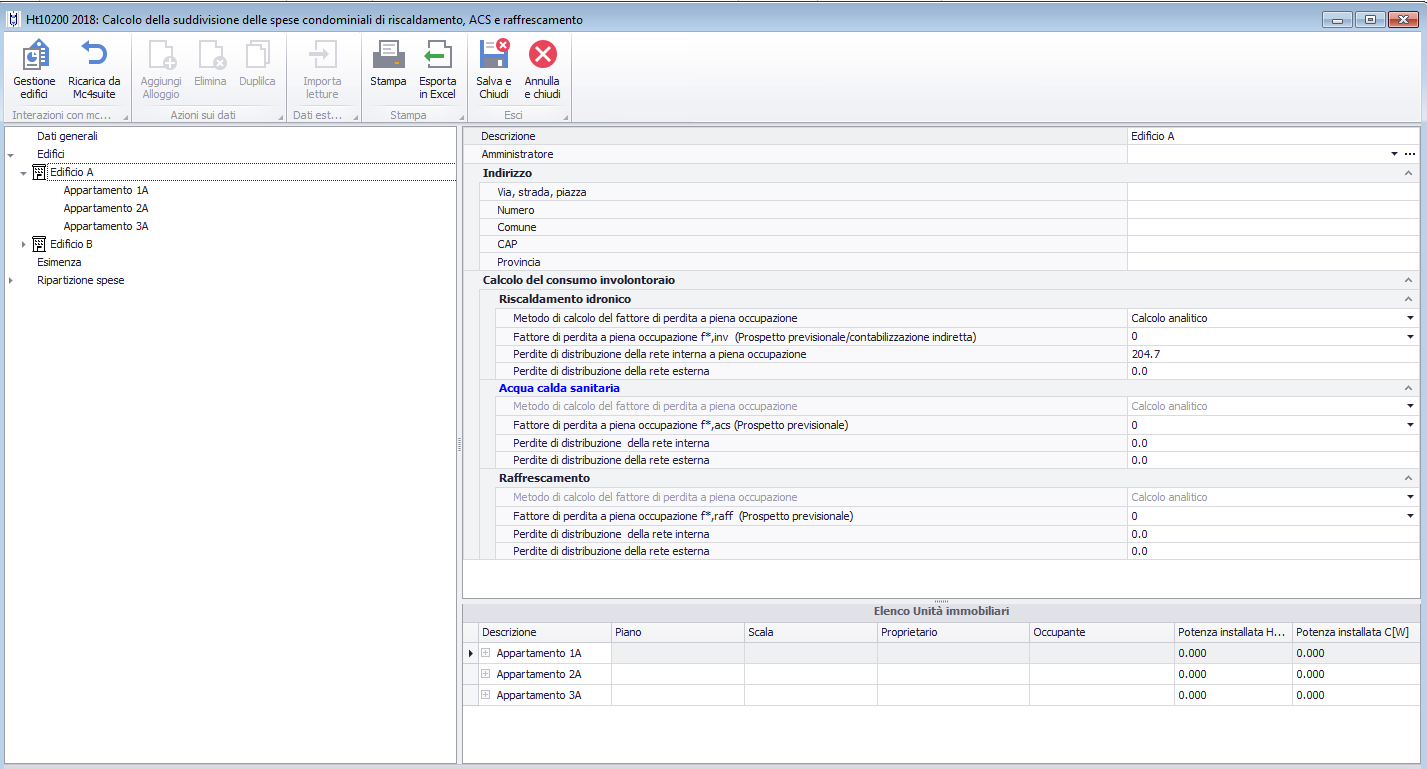

Il software elenca ora i raggruppamenti individuati nel progetto; selezionando ciascun edificio si attiverà la maschera per la definizione delle pertinenti impostazioni di calcolo.
⚙️ Parametri
Indirizzo
In tale sezione occorre inserire i dati relativi all'ubicazione dell'edificio.
Calcolo del consumo involontario - Riscaldamento idronico
| Campo | Descrizione |
|---|---|
| Modalità di calcolo del fattore di perdita | Occorre indicare se il fattore di perdita a piena occupazione dev'essere calcolato con metodo analitico o con metodo semplificato |

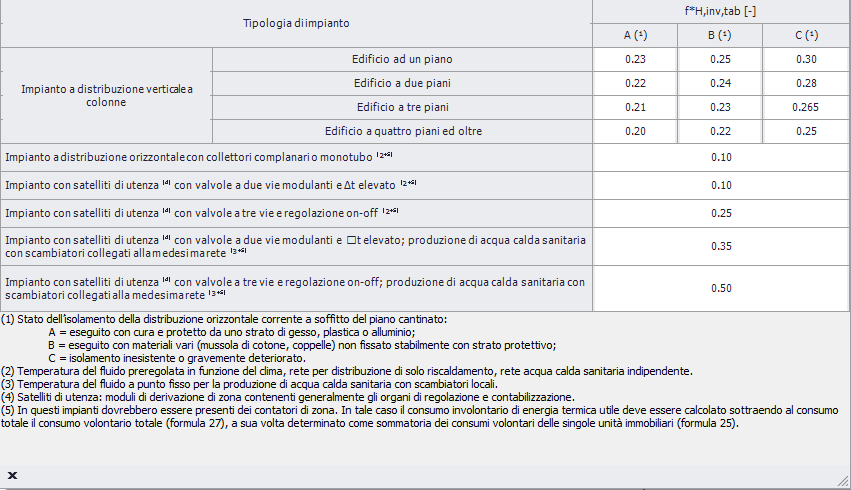

| Fattore di perdita a piena occupazione f*,inv | A tale campo risulta associato un wizard che riproduce il Prospetto 7 della UNI 10200:2018 tramite il quale individuare il valore tabulato della frazione del consumo involontario a piena utilizzazione (f* H,inv,tab) |
| Perdite di distribuzione della rete esterna [W] | Occorre indicare l'ammontare delle dispersioni della rete esterna |
Calcolo del consumo involontario - Acqua calda sanitaria
| Campo | Descrizione |
|---|---|
| Fattore di perdita a piena occupazione f*,acs | A tale campo risulta associato un wizard che riproduce il Prospetto 7 della UNI 10200:2018 tramite il quale individuare il valore tabulato della frazione del consumo involontario a piena utilizzazione (f* H,inv,tab) |
| Perdite di distribuzione della rete esterna [W] | Occorre indicare l'ammontare delle dispersioni della rete esterna |
Calcolo del consumo involontario - Raffrescamento
| Campo | Descrizione |
|---|---|
| Fattore di perdita a piena occupazione f*,raffr | A tale campo risulta associato un wizard che riproduce il Prospetto 7 della UNI 10200:2018 tramite il quale individuare il valore tabulato della frazione del consumo involontario a piena utilizzazione (f* H,inv,tab) |
| Perdite di distribuzione della rete esterna [W] | Occorre indicare l'ammontare delle dispersioni della rete esterna |
