Dati di Zona

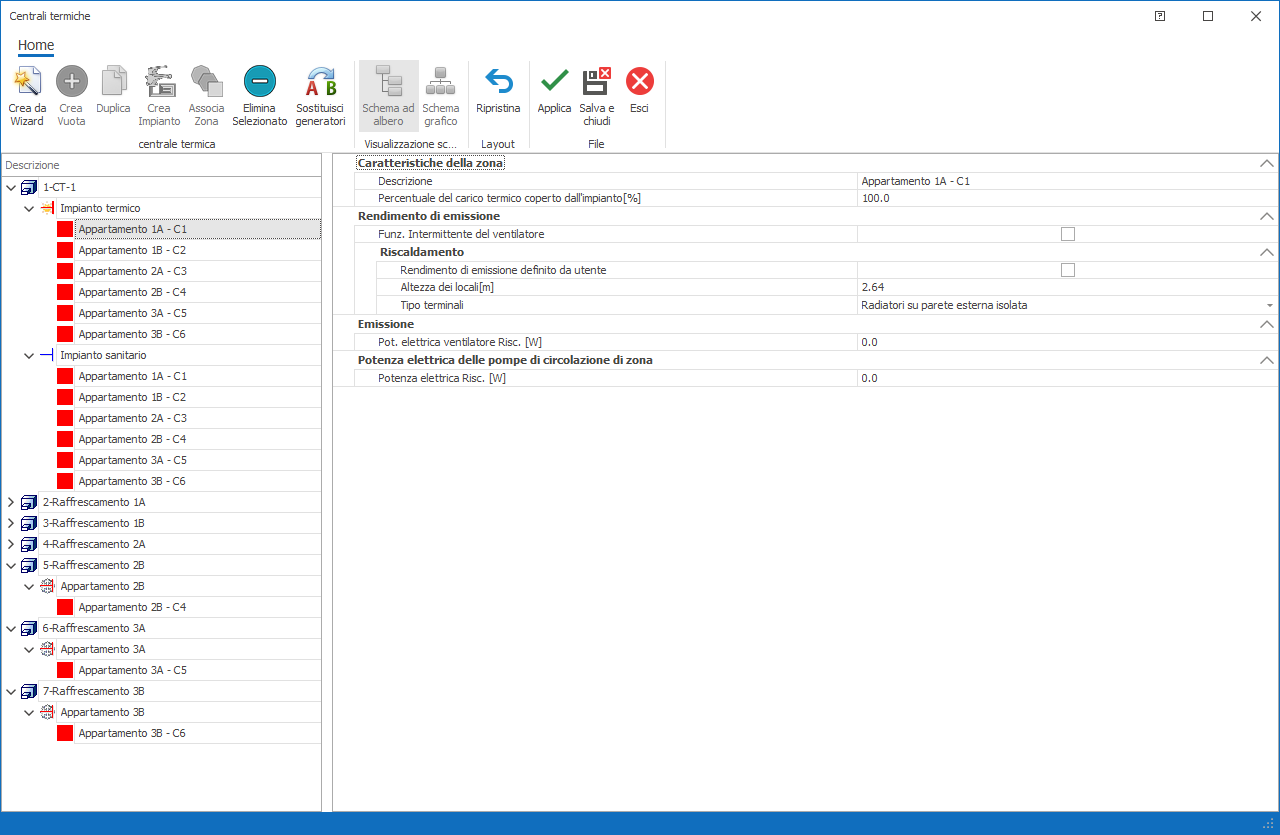

La maschera Dati di zona consente di impostare i parametri di calcolo del rendimento di emissione, di definire la presenza di una pompa di circolazione di zona e di un ausiliare elettrico a servizio del sistema di emissione.
Nota
Se nel campo Servizio della pagina Impianti termici si è scelta l'opzione Riscaldamento/Raffrescamento, la maschera mostrerà contemporaneamente i campi relativi al servizio di climatizzazione invernale ed al servizio di climatizzazione estiva.
📋 Campi
| Campo | Descrizione |
|---|---|
| Descrizione | Riporta la denominazione assegnata alla zona. |
| Percentuale del carico termico coperto dall'impianto [%] | Indica, in termini percentuali, la quota parte di carico termico di zona soddisfatta dall'impianto in esame, nel caso in cui la zona sia servita da più impianti collegati a generatori diversi. |
| Funzionamento Intermittente del ventilatore | Attivando il check si applica una correzione sull'assorbimento di energia dell'ausiliario elettrico associato al terminale di emissione, secondo il § 8.1.2 della UNI/TS 11300-2:2019. |
| Rendimento di emissione definito da utente | Permette di inserire un valore di progetto che tenga conto, ad esempio, di fenomeni di stratificazione, in base alla UNI/TS 11300-2. |
| Altezza dei Locali | Calcolato automaticamente dal programma in funzione dell'input del fabbricato; deve essere congruente con le altezze di installazione dei terminali di erogazione della zona. |
| Tipo Terminale | Selezionare il tipo di terminale dalla lista nel menu a tendina, con riferimento alla norma UNI TS 11300-2 - Prospetto 17 e 18. |
| Struttura radiante | Visibile solo se in Tipo terminali è stata scelta una voce relativa a strutture radianti. Permette di applicare la correzione del rendimento di emissione prevista dalla UNI/TS 11300-2:2014 quando la struttura confina con un ambiente non riscaldato, l'esterno, il terreno o un ambiente a temperatura diversa. |
| Emissione - Potenza Elettrica ventilatore Riscaldamento | Potenza elettrica assorbita da un ausiliare elettrico associato a tutti i terminali della zona (es. ventilatore del Fancoil). L'energia assorbita aumenta i fabbisogni elettrici per la climatizzazione invernale ma viene recuperata come calore disperso in ambiente. |
| Potenza elettrica delle pompe di circolazione di zona [W] | Potenza elettrica dell'eventuale circolatore di zona. |
