Unità di Misura in Mc4Suite
Tutti i moduli di Mc4Suite sono predisposti per progettare sia utilizzando le unità di misura del Sistema Internazionale (SI) sia quelle del sistema Anglosassone (IP = Inch-Pound).
⚙️ Accesso al Comando
| Campo | Valore |
|---|---|
| Comando | DBUMSTYLE |
🔄 Selezione del Sistema di Unità
La scelta del sistema di riferimento è possibile dalla barra laterale "Mc4Browser" una volta creato almeno un piano di progetto. Dal piccolo menu contestuale che si apre cliccando sul pulsante con la freccia verso il basso del campo Unità di misura, l'utente può scegliere tra sistema IP e sistema SI. La scelta di uno dei due sistemi, anche a progetto in corso, genera l'automatica conversione di tutte le unità di misura nel formato del sistema selezionato. La conversione avviene in tempo reale sia a livello maschere e archivi che a livello di etichette di disegno.
✏️ Personalizzazione per Oggetto

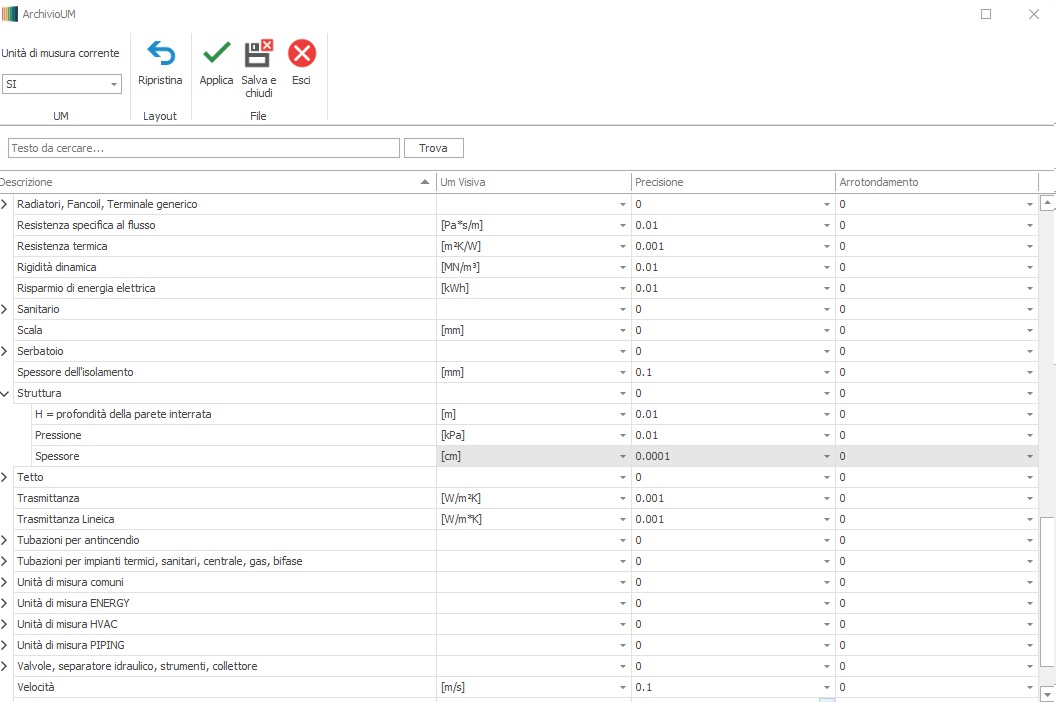

Tutti gli oggetti utilizzati per la progettazione hanno un'unità di misura associata di default. Accedendo alla maschera delle unità di misura con il comando DBUMSTYLE (o selezionando il pulsante con i tre puntini nella voce "Unità di misura"), l'utente può:
- definire una diversa unità di misura per ogni oggetto in elenco (coerente con la grandezza selezionata)
- impostare la precisione di visualizzazione
- definire un eventuale arrotondamento (0 = nessun arrotondamento)
La barra di ricerca "Testo da cercare" permette di rintracciare rapidamente la grandezza di cui si intende visionare le impostazioni.
Selezionando la grandezza STRUTTURA - SPESSORE è possibile definire come unità di misura il Centimetro, una precisione di 2 decimali dopo la virgola e nessun arrotondamento.
💾 Validità delle Modifiche
Qualunque modifica apportata viene recepita alla selezione del bottone Applica oppure di Salva e chiudi nella barra dei comandi superiore.
La modifica applicata è valida solo per il progetto corrente. Aprendo un nuovo progetto, le unità di misura vengono reimpostate automaticamente ai valori di default.
