Barra Laterale: Opzioni di Visualizzazione
Dopo la creazione di un progetto di tubazioni (ma lo stesso discorso è valido anche per reti DUCT, ANTINCENDIO, IDRICO SANITARIE, ecc.), nella barra laterale viene creato il corrispondente gruppo di layers che permette di gestire la visualizzazione di tutti gli elementi grafici che caratterizzano la rete.
🗂 Struttura dei Layers

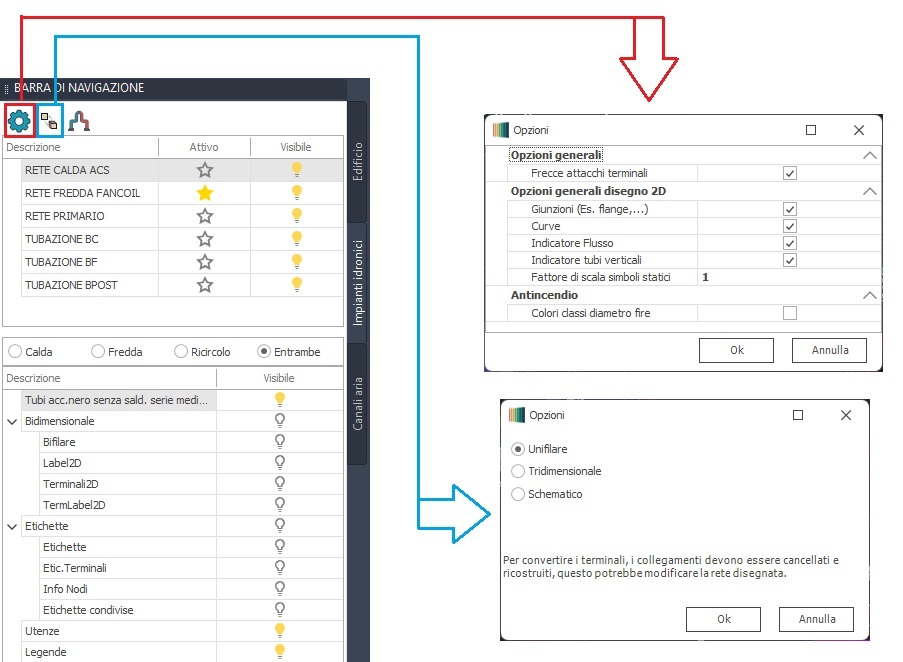

I layers sono organizzati in una struttura ad albero che prende origine dalla voce Tubi. In corrispondenza della sezione VISUALIZZAZIONE sono presenti due pulsanti:
⚙️ Pulsante Opzioni
Cliccando sul pulsante Opzioni appare un menu che consente di impostare alcune opzioni di visualizzazione bidimensionale, come ad esempio:
- attivazione delle frecce che indicano gli attacchi dei terminali
- indicatori di flusso all'interno delle tubazioni
- indicatori in pianta dei tubi verticali
🔄 Pulsante 2D <-> 3D
Cliccando sul pulsante 2D <-> 3D si attiva una maschera che consente di commutare la visualizzazione della rete dalla modalità bidimensionale a quella tridimensionale (o viceversa), oppure dalla modalità schematica a quella tridimensionale.
| Modalità | Descrizione |
|---|---|
| Unifilare | Le tubazioni sono rappresentate tramite la rispettiva direttrice; le curve sono visualizzate come angoli di 90°. |
| Schematico | La rete è rappresentata tramite la direttrice con curve non rettificate e specifici contrassegni per diramazioni e collegamenti. |
| Tridimensionale | Rappresentazione completa 3D della rete. |
Passando da una visualizzazione schematica a una tridimensionale, si presti attenzione al fatto che i collegamenti ai terminali nel primo caso sono realizzati a quota zero: essi dovranno essere rieseguiti per tener conto delle effettive altezze degli attacchi dei terminali nella vista tridimensionale.
