Lista comandi - Involucro
La scheda Involucro raccoglie i comandi per la modellazione grafica dell'edificio: inserimento di pareti, finestre, porte, tetti, ponti termici e tutti gli elementi dell'involucro edilizio necessari ai calcoli energetici e termici.
🛠 Interfaccia

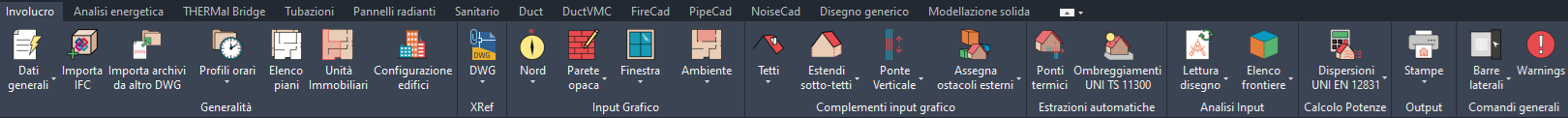

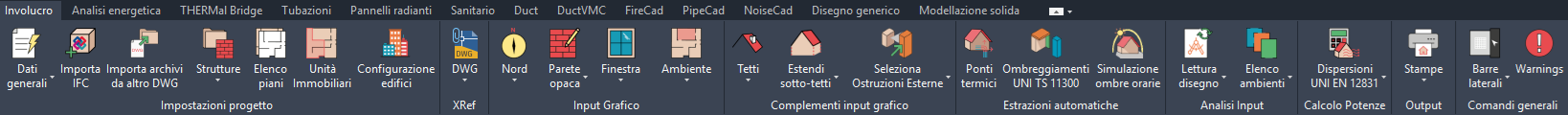

Barra dei comandi - Scheda Involucro
⚙️ Pannello Generalità
| Icona | Comando | Descrizione |
|---|---|---|
 | Dati generali | Apre la maschera dove si impostano la località di progetto, le normative per il calcolo di Legge 10 e degli attestati di certificazione energetica. |
 | Anagrafica di progetto | Consente di inserire i dati utili alla compilazione dell'anagrafica di progetto incorporata nelle relazioni tecniche. |
 | Dispersioni | Apre la maschera dove si impostano la località di progetto e le normative per il calcolo dei carichi termici invernali (UNI EN 12831 o ASHRAE). |
 | Cooling load | Apre la maschera dove si impostano la località di progetto e le normative per il calcolo dei carichi termici estivi (metodo ASHRAE). |
 | Importa IFC | Attiva la procedura per l'importazione di un file IFC architettonico. |
 | Importa archivi da altro DWG | Attiva la procedura di importazione degli elementi degli archivi di edificio contenuti in un altro file DWG. |
 | Elenco Piani | Apre la maschera che contiene l'elenco dei piani dell'edificio. Prima di disegnare una parete è obbligatorio avere almeno un Piano inserito in tale elenco. |
 | Unità Immobiliari e Zone | Si accede alla maschera dove si definiscono il numero e le tipologie delle unità immobiliari e delle zone impiantistiche. |
 | Configurazione edifici | Apre i menu per la definizione dei raggruppamenti delle unità immobiliari ai fini del calcolo di Legge 10 e di Diagnosi energetica. |
📐 Pannello XRef
| Icona | Comando | Descrizione |
|---|---|---|
 | Riferimento DWG | Attiva la procedura per l'inserimento delle planimetrie dei piani in formato DWG. |
 | Scala | Attiva il comando MSCALA per il controllo e la modifica dell'unità di misura del disegno. |
 | Riferimenti esterni | Attiva il Gestore dei riferimenti esterni del CAD. |
 | Riferimento immagine raster | Attiva la procedura per l'inserimento delle planimetrie dei piani in formato grafico. |
 | Importa file PDF | Importa la geometria, i riempimenti, le immagini raster e gli oggetti di testo TrueType da un file PDF specificato. |
 | Sottoposto PDF | Attiva la procedura per l'inserimento delle planimetrie dei piani in formato PDF. |
🖊️ Pannello Input Grafico
| Icona | Comando | Descrizione |
|---|---|---|
 | Nord | Specifica l'orientamento del fabbricato. In caso di mancato inserimento, il programma considera l'asse Y come direzione del Nord. |
 | Curva di Livello | Per il disegno del terreno occorre definire la curva di livello. Il programma è in grado di leggere automaticamente l'esposizione contro terra in caso di interramento. |
 | Trasforma linea in Curva di Livello | Per disegnare una curva di livello usando un file DWG come riferimento esterno. |
 | Crea Terreno | Genera il 3D del terreno estrudendo le curve di livello. |
 | Disegna parete opaca | Per il disegno delle pareti esterne ed interne. |
 | Trasforma Linea in Parete Esterna | Utilizzabile quando il file usato come XRef è un DWG. A comando attivo cliccare su una linea del riferimento esterno per disegnare la parete. |
 | Trasforma Linea in Divisorio | Utilizzabile quando il file usato come XRef è in formato DWG. Disegna la parete con offset pari al semispessore rispetto alla linea del DWG di riferimento. |
 | Parete vetrata | Consente di disegnare un tratto di parete il cui elemento costituente sia serramento. |
 | Trasforma linea in parete vetrata | Utilizzabile quando il file usato come XRef è un DWG. Disegna la parete con le proprietà del serramento selezionato. |
 | Trasforma linea in divisorio vetrato | Utilizzabile quando il file usato come XRef è un DWG. Disegna un divisorio con le proprietà del serramento selezionato. |
 | Finestra | Per l'inserimento del serramento vetrato su una parete. |
 | Porta | Per l'inserimento del serramento opaco su una parete. |
 | Balcone | Etichetta lo spazio delimitato da pareti come Balcone. |
 | Ponte Termico Verticale | Per l'inserimento manuale dei ponti termici verticali (di spigolo, tra pareti, o tra parete e pilastro). |
 | Ponte Termico Orizzontale | Per l'inserimento manuale dei ponti termici orizzontali (tra pareti e pavimenti/soffitti). |
 | Ambiente | Inserisce una etichetta in ogni spazio chiuso e delimitato dalle pareti, conferendo allo spazio le proprietà termiche della zona di appartenenza. |
 | Ambiente Aggregato | Unisce l'ambiente che si sta per inserire ad un altro già inserito (Ambiente Principale). |
 | Associazione ambienti - zone | Apre il menu che consente l'associazione degli ambienti alla zona di appartenenza. |
🔧 Pannello Complementi Input Grafico
| Icona | Comando | Descrizione |
|---|---|---|
 | Tetti | Apre la maschera contenente la lista dei livelli Tetti inseriti nel progetto. |
 | Colmo o Gronda | Disegno delle linee di gronda o di colmo di un tetto. |
 | Falda | Inserisce l'etichetta della falda per ogni spazio chiuso delimitato dalle linee di colmo e gronda. |
 | Lucernario | Inserisce un serramento vetrato su un tetto. |
 | Estendi Sottotetti | Estende automaticamente le pareti degli ambienti sottotetto fino all'intersezione con il tetto stesso. |
 | Sposta tetti Lungo L'asse Z | Modifica la quota di disegno del tetto corrente (spostamento rigido). |
 | Imposta quota nodo tetto | Consente di modificare le quote dei nodi di una falda o di un gruppo di falde. |
 | Assegna ostacoli esterni | Attiva la funzione di individuazione dei solidi da contrassegnare come ostruzioni esterne ai fini del calcolo degli ombreggiamenti automatici. |
 | Cancella dati fissati | Permette la cancellazione di tutti gli aggetti e le ostruzioni esterne definiti manualmente. |
📋 Pannello Analisi Input
| Icona | Comando | Descrizione |
|---|---|---|
 | Aggiorna Frontiere | Il programma aggiorna i volumi netti e lordi e le frontiere di scambio del fabbricato. |
 | Lettura disegno | Aggiorna l'input grafico dell'edificio. Da utilizzare quando si apportano modifiche all'input grafico. |
 | Visualizzazione Frontiere Ambiente | Permette all'utente di visualizzare le sole frontiere dell'ambiente selezionato. |
 | Sezione | Attiva il comando per la realizzazione di una sezione. |
 | Modifica Sezione | Comando di modifica di una sezione. |
 | Vista Verticale | Attiva il comando di realizzazione di una vista verticale. |
 | Elenco Ambienti | Si accede alla maschera che riporta la lista dei vari ambienti inseriti nel progetto con tutte le frontiere scambianti. |
🔧 Pannello Estrazioni automatiche
Estrazione ponti termici: attiva il menu per l'indicazione dei ponti termici per l'estrazione automatica di progetto e la loro successiva modifica.
Ombreggiamenti UNI/TS 11300: attiva il menu per la visualizzazione degli ombreggiamenti automatici.
Simulazione ombre orarie: attiva il menu che mostra la simulazione degli ombreggiamenti orari indotti dall'edificio o da ostacoli esterni in relazione al percorso solare annuale.
📊 Pannello Calcolo Potenze
Calcolo delle dispersioni invernali secondo UNI EN 12831: il programma esegue il calcolo delle dispersioni dell'edificio disegnato.
Calcolo dei carichi termici estivi secondo metodo ASHRAE: il programma esegue il calcolo dai carichi termici estivi dell'edificio disegnato.
🖨️ Pannello Output
| Icona | Comando | Descrizione |
|---|---|---|
 | Stampe di progetto | Il comando porta alle maschere in cui selezionare le stampe tecniche di progetto da produrre. |
 | Computo Metrico di progetto | Il programma esegue il calcolo di computo metrico dei materiali di progetto. |
 | Disegno bidimensionale | Comando per l'esportazione bidimensionale del progetto. |
 | Disegno tridimensionale | Comando per l'esportazione tridimensionale del progetto. |
 | Disegna Legenda | Comando per l'inserimento delle legende nell'ambito del progetto. |
 | Riposiziona Etichette | Consente il riposizionamento delle etichette. |
🛠 Pannello Comandi generali
Warnings: comando per l'apertura della scheda Warnings della barra laterale Mc4Browser contenente le segnalazioni di errori caratterizzanti l'input grafico.
Ripristino delle barre laterali: con tale comando è possibile ripristinare la visualizzazione delle barre laterali in caso di spegnimento accidentale di una di esse o di entrambe.
