Calcolo CAM - Dati Estesi degli Ambienti

Configurazione delle verifiche CAM per singolo ambiente tramite i Dati Estesi nel Mc4Browser, con possibilità di attivare o disattivare controlli specifici.

📂 Accesso ai Dati Estesi​

Per attivare o disattivare le verifiche occorre procedere come segue:

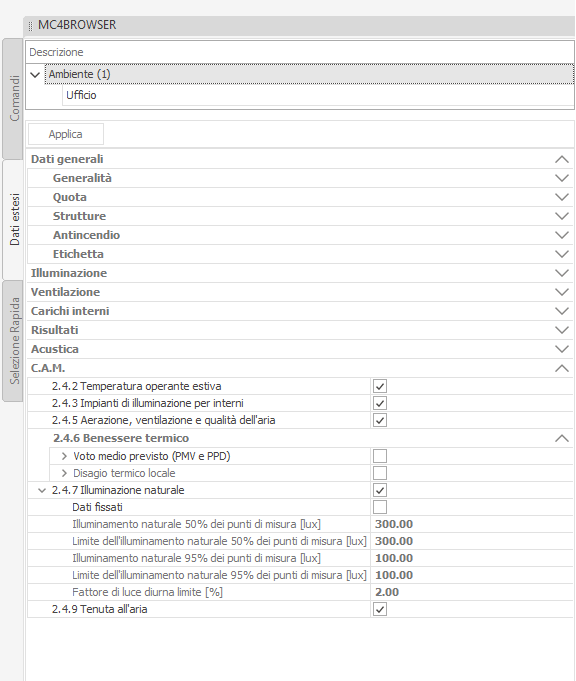

  • Il primo passo è selezionare l'ambiente in questione, recarsi nella barra Mc4Browser sotto Dati Estesi, nella voce C.A.M.
  • Per impostazione predefinita, il programma seleziona già tutte le caselle sottoelencate su Verifiche C.A.M.; se non si desidera sottoporre tale ambiente ai controlli, rimuovere semplicemente i segni di spunta dalle caselle (è importante confermare le modifiche con il pulsante Applica).

🛠 Opzioni per Singolo Ambiente​

Nei Dati Estesi degli ambienti si possono:

  • Per ogni singolo ambiente scegliere quali verifiche sottoporre e quali no (ad esempio: nei luoghi dell'edificio dove non sono presenti aperture esterne non è necessaria la verifica 2.4.7).
  • Impostare valori diversi da quelli precedentemente assegnati per l'intera zona, per dati quali metabolismo energetico, isolamento termico abbigliamento, ecc.
Limitazioni del Calcolo Dinamico

Le valutazioni eseguite sulla base delle norme UNI EN ISO 13786 e della UNI EN ISO 52016-1 non ammettono l'adozione di valori imposti di trasmittanza termica delle pareti e dei serramenti e la presenza del calcolo forfettario della capacità termica dell'involucro edilizio.

💡 Casistica che Impedisce il Calcolo​

Ai fini del calcolo della temperatura operante estiva (criterio 2.4.2), si presentano le situazioni che impediscono la finalizzazione del calcolo e richiedono quindi un intervento da parte dell'utente:

  • Mancanza del profilo orario per la portata di ventilazione (la compilazione si esegue nella scheda "Calcolo dinamico" della zona impiantistica)
  • Mancanza del profilo orario degli apporti gratuiti interni (la compilazione si esegue nella scheda "Calcolo dinamico" della zona impiantistica)
  • Presenza di strutture opache con trasmittanza fissata (il calcolo presuppone la conoscenza dei singoli materiali costituenti una data stratigrafia)
  • Presenza di serramenti con trasmittanza imposta (il calcolo presuppone il calcolo analitico della trasmittanza delle finestre)
  • Presenza di vetri di serramenti denotate con valori di Ug desunti da normativa od imposti da utente (i vetri devono essere rappresentati da strutture desunte dall'Archivio Strutture)
