Calcolo dinamico - componenti architettonici
🏗 Dati sulle Componenti Architettoniche
Data la natura analitica della metodologia di calcolo dinamico orario, ciascun elemento architettonico (struttura opaca o trasparente) deve essere contraddistinto da una stratigrafia ovvero dall'esatta successione dei materiali che lo compongono. Diversamente non potranno essere valutati compiutamente i fenomeni di trasmissione ed accumulo di calore.
Ai fini del calcolo dinamico non sono ammessi:
- l'imposizione della trasmittanza termica delle strutture opache (campo "U imposto"), delle porte e delle finestre ("Calcolo non analitico");
- l'adozione di valori normativi od imposti per i vetri ed i telai delle finestre;
- l'adozione di valori forfettari per cassonetti e per i pannelli opachi delle finestre.

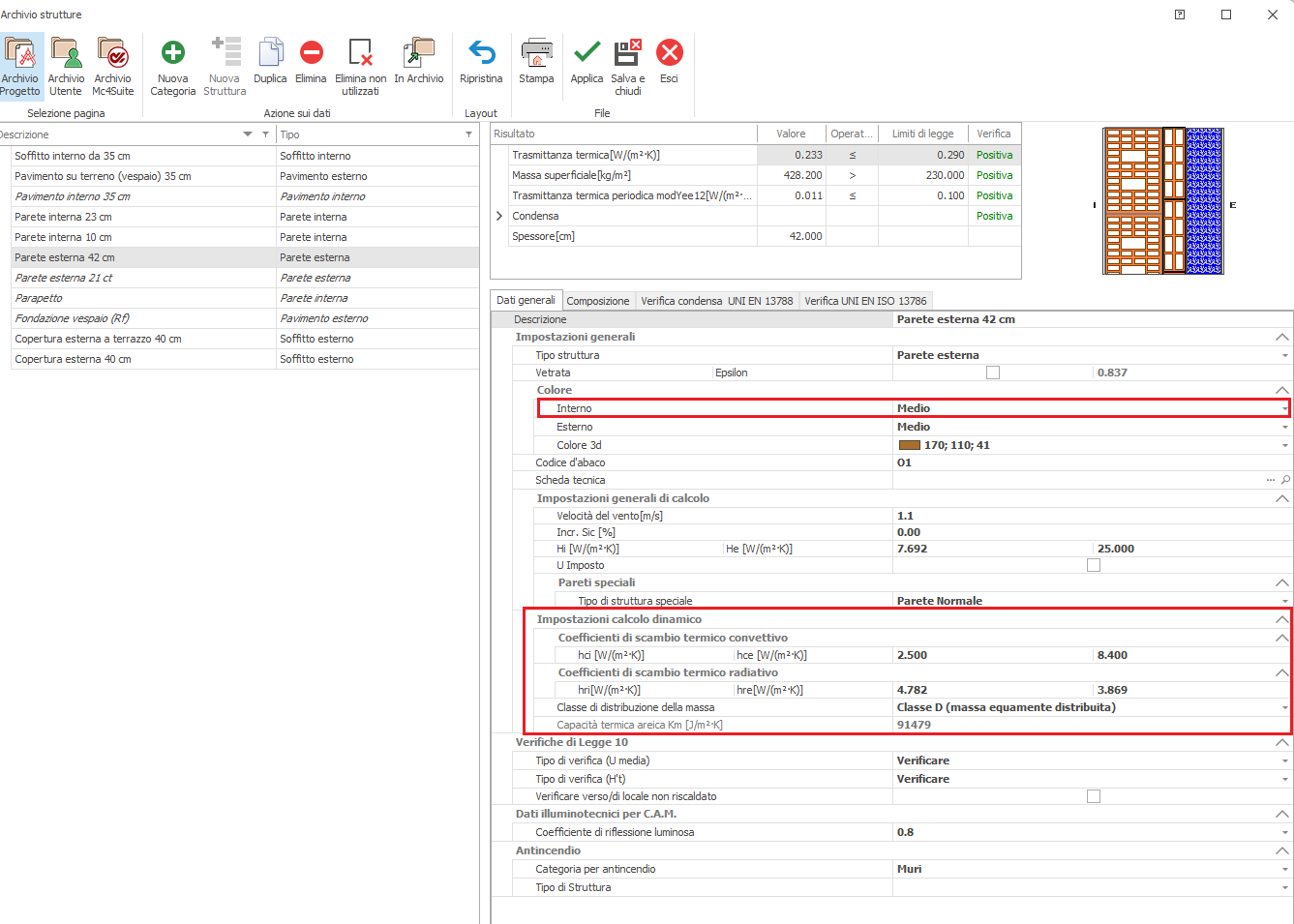

🧱 Archivio Strutture
| Campo | Descrizione |
|---|---|
| Colore interno | Le opzioni replicano quelle del colore esterno: chiaro, medio, scuro, corrispondenti rispettivamente ai coefficienti di assorbimento α pari a 0,3, 0,6 e 0,9. |
| Coefficienti di scambio termico convettivo [W/m²K] | I valori sono suggeriti da norma in funzione del tipo di struttura opaca (verticale od orizzontale, interna od esterna). |
| Coefficienti di scambio termico radiativo [W/m²K] | I valori sono suggeriti da norma in funzione del tipo di struttura opaca (verticale od orizzontale, interna od esterna). |
| Classe di distribuzione della massa (EU) | Per le sole strutture opache occorre indicare la classe in base alle indicazioni fornite dalla norma (solo calcolo EU, nascosto per Appendice Nazionale). |
Classi di Distribuzione della Massa (solo EU, nascosto per Appendice Nazionale)
La norma identifica cinque classi in funzione della presenza e distribuzione degli strati di isolante:
| Classe | Identificazione | Dettaglio |
|---|---|---|
| I | Massa concentrata sul lato interno | Struttura dotata di strato isolante sul lato esterno |
| E | Massa concentrata sul lato esterno | Struttura dotata di strato isolante sul lato interno |
| IE | Massa suddivisa tra lato interno ed esterno | Struttura dotata di strato isolante suddiviso tra due blocchi principali |
| D | Massa equamente distribuita | Struttura non dotata di strato isolante |
| M | Massa concentrata all'interno | Struttura dotata di due strati di isolante, uno sul lato esterno l'altro sul lato interno |
| Campo | Descrizione |
|---|---|
| Capacità termica areica K m [J/m²K] | Valore della massa della struttura determinata in funzione dei materiali che la compongono (parametro in sola lettura). |
🪟 Archivio Finestre
🌡 Tipo di vetrata (scheda Termiche)
Nella scheda Termiche del serramento il campo Tipo vetrata definisce il numero di lastre della vetrata. È il dato da cui il calcolo dinamico ricava il numero di pannelli usato nella correzione angolare del fattore finestra Fw.
| Campo (maschera) | Valori | Significato |
|---|---|---|
| Tipo vetrata | semplice / doppio / triplo | Numero di lastre della vetrata. Determina il numero di pannelli (p = 1 / 2 / 3) con cui il programma calcola la dipendenza del fattore finestra Fw dall'angolo di incidenza della radiazione diretta. |
Il campo Vetro della scheda Solari è solo descrittivo e non imposta il numero di lastre: è il Tipo vetrata della scheda Termiche a farlo. In presenza di doppia finestra (con controfinestra) il calcolo dinamico considera la vetrata esterna — vedi la nota Finestre doppie più avanti.
🪟 Resistenza della chiusura oscurante (scheda Termiche)
Nella scheda Termiche del serramento è possibile definire la resistenza termica aggiuntiva della chiusura oscurante (tapparella, persiana, scuro). È il dato con cui il calcolo dinamico riduce la trasmittanza del serramento quando le imposte sono chiuse.
| Campo (maschera) | Unità | Significato |
|---|---|---|
| Resistenza tapparella | m²K/W | Resistenza termica aggiuntiva della chiusura oscurante chiusa. Si imposta manualmente o tramite l'apposito wizard. È il valore usato dal calcolo dinamico per ridurre la trasmittanza del serramento nelle ore con imposte chiuse. |
La gestione oraria delle imposte e il modo in cui questa resistenza riduce la trasmittanza sono descritti in Dati estesi finestra — Calcolo dinamico.
☀️ Proprietà ottico-solari (scheda Solari)

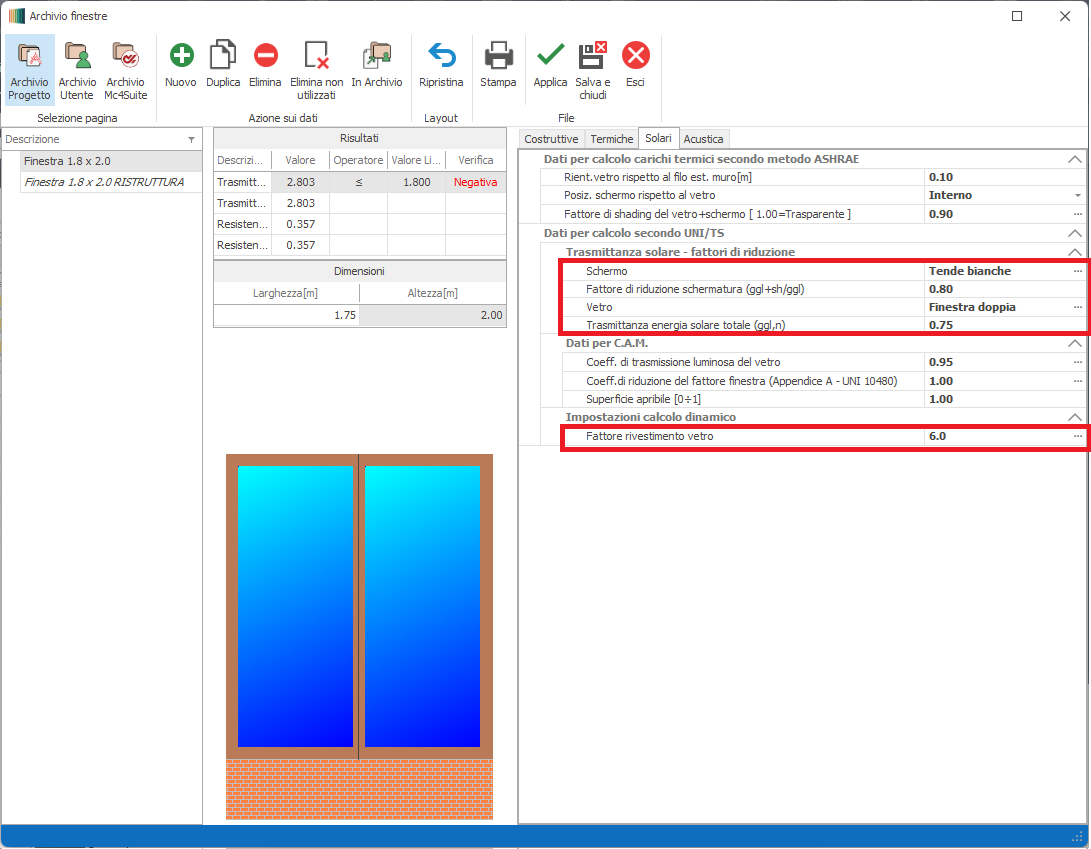

Nella scheda Solari dell'archivio finestre si inseriscono le proprietà ottico-solari del serramento. I campi sono raccolti in gruppi distinti, ciascuno destinato a un diverso tipo di calcolo: solo alcuni di essi alimentano il motore dinamico secondo UNI EN ISO 52016-1, gli altri servono ai calcoli ASHRAE (carichi di picco) o CAM.
Quasi tutti i campi numerici dispongono di un wizard (pulsante all'estremità destra della cella) che riepiloga i valori tabellati di norma per i casi più comuni. Selezionando una voce dal wizard, il valore viene riportato automaticamente nella cella.
🔆 Input calcolo dinamico (UNI EN ISO 52016-1)
Sono i dati essenziali per la stima oraria degli apporti solari attraverso i serramenti. Si trovano nei gruppi Trasmittanza solare – fattori di riduzione e Impostazioni calcolo dinamico.
| Campo (maschera) | Simbolo | Significato e come compilarlo |
|---|---|---|
| Trasmittanza di energia solare totale (ggl,n) | ggl,n | Fattore solare del vetro a incidenza normale: frazione di energia solare che attraversa la parte trasparente. È il parametro di partenza dell'apporto solare. Wizard: Prospetto B.5 – UNI/TS 11300-1. |
| Vetro (descrizione) | — | Stringa descrittiva associata alla scelta di ggl,n dal wizard; ha valore documentale. Non determina il numero di lastre, definito dal Tipo vetrata nella scheda Termiche (vedi sopra). Wizard: Prospetto B.5. |
| Fattore di riduzione schermatura (g(gl+sh)/ggl) | (ggl+sh)/ggl | Riduzione introdotta dalla schermatura mobile quando è chiusa: 1,00 = lo schermo non riduce nulla; valori più bassi = maggiore oscuramento. Wizard: Prospetto B.6 – UNI/TS 11300-1. |
| Schermo (descrizione) | — | Descrizione della schermatura mobile associata; serve a documentare la scelta del fattore di riduzione. Wizard: Prospetto B.6. |
| Fattore rivestimento vetro | q | Parametro che descrive il tipo di rivestimento del vetro; usato per il calcolo del fattore finestra dall'angolo di incidenza della radiazione diretta (IT) e per i C.A.M.. Wizard: Tabella NA.22 – UNI EN ISO 52016-1. |
Per ogni ora il programma calcola un fattore finestra Fw (media pesata tra la quota diffusa, fissata a 0,80, e la quota diretta che dipende da q, dal numero di lastre e dall'angolo di incidenza) e lo combina con ggl,n, con la schermatura e con l'area vetrata per ottenere l'apporto solare entrante. Gli ostacoli esterni (aggetti, alette, orizzonte) sono considerati a parte tramite il fattore di ombreggiamento della sola radiazione diretta.
La UNI EN ISO 52016-1:2018/NA:2025 assegna alla finestra doppia il valore di default ggl,n = 0,75 (tabella NA.22), identico a quello del doppio vetro, e non prevede un fattore finestra Fw dedicato (le tabelle NA.22 e NA.43 contemplano solo vetro singolo, doppio e triplo). Ai fini del calcolo dinamico la finestra doppia va quindi trattata come un doppio vetro: impostare Tipo vetrata = doppio (scheda Termiche) e ggl,n = 0,75 (scheda Solari). Il calcolo considera la sola vetrata esterna per la correzione angolare del fattore finestra.

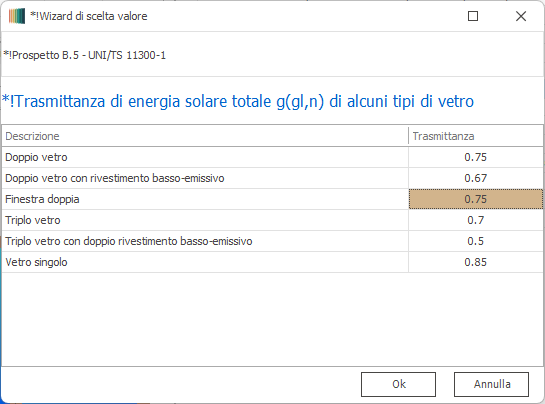

Il valore ggl,n = 0,75 per la Finestra doppia è disponibile direttamente nel wizard di scelta della Trasmittanza di energia solare totale g(gl,n) (Prospetto B.5 – UNI/TS 11300-1):
