Indicazione dei Vuoti negli Impianti
L'utility di Indicazione dei Vuoti consente di identificare le zone di interferenza tra gli impianti tecnici e le strutture del fabbricato, evidenziando i fori di passaggio necessari.
🛠 Utilizzo
Il software individua le zone di interferenza e le evidenzia creando un solido pari alla zona di intersezione, con dimensioni incrementate di 1 cm in ogni direzione della sezione trasversale.
Mc4Suite individua i vuoti sia quando gli impianti sono disegnati usando il file IFC come riferimento esterno, sia quando è stato eseguito l'input grafico dell'edificio.

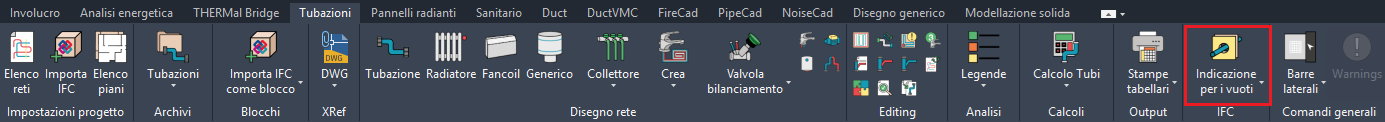

Attivare il comando agendo sul pulsante Indicazione per i vuoti.
⚙️ Opzioni
Sono disponibili due modalità di definizione delle interferenze: automatica e manuale.
| Modalità | Come attivarla | Descrizione |
|---|---|---|
| Manuale — Selezione tronco | Click sull'oggetto | Selezionare prima il tronco di tubazione/canale, poi la struttura (solaio o parete) attraversata. Il software determina tutte le zone di attraversamento tra i due oggetti selezionati. |
| Automatica — Selezione Progetto | Digitare P + Invio | Selezionare un tronco del progetto tubi/canali: il software individua tutte le interferenze per quel progetto. |
| Automatica — Tutti | Digitare T + Invio | Mc4Suite individua immediatamente tutte le interferenze di tutti i progetti tubi/canali realizzati. |
💡 Note
Le procedure automatiche operano una ricerca euristica sull'intero progetto e risultano più lente della procedura manuale. Inoltre potrebbero produrre risultati non utili, come ad esempio i vuoti per le serpentine radianti.
Si consiglia l'uso della procedura manuale per risultati precisi e prestazioni migliori.
