La barra dei comandi del modulo FireCad raccoglie tutti gli strumenti per la progettazione e il calcolo delle reti di tubazioni antincendio, dalla gestione delle reti all'inserimento di terminali, valvole e all'esportazione IFC.
🛠 Interfaccia

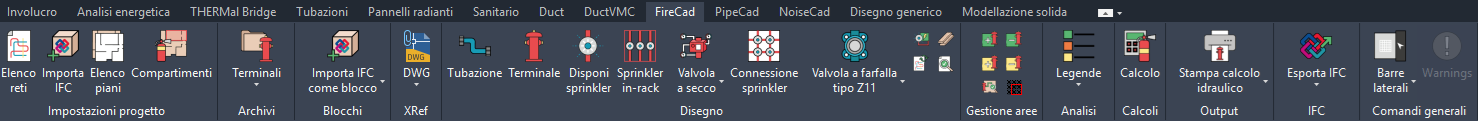

Barra dei comandi - FireCad
⚙️ Pannello Gestione
Dispersioni invernali: consente di attivare il menu dei dati generali di progetto.
Elenco reti: apre la maschera di creazione di un nuovo progetto di tubazioni antincendio (ovvero il contenitore logico dei componenti della rete).
Compartimenti: apre la lista dei compartimenti di progetto.
🖊️ Pannello Disegno
| Icona | Comando | Descrizione |
|---|---|---|
 | Disegno Tubo | Comando per il disegno delle reti di tubazioni. |
 | Terminali antincendio | Disegna i terminali di progetto (idranti e sprinklers). |
 | Disponi sprinkler (Array) | Comando per il disegno degli array di sprinklers. |
 | Sprinkler In-Rack | Comando per il disegno degli sprinklers in rack. |
 | Collega terminale | Comando che consente il collegamento automatico tra terminali e tubazioni. |
 | Valvole a secco | Comando per l'inserimento delle valvole a secco lungo le reti di tubazioni. |
 | Valvole fast response | Comando per l'inserimento delle valvole "Fast response" lungo le reti di tubazioni. |
 | Connessione sprinkler | — |
 | Inserimento valvole | Inserimento di valvole di tipo: a farfalla tipo Z11, d'arresto a globo, saracinesca a corpo ovale, saracinesca normale, saracinesca a corpo piatto. |
 | Controllo della rete | Il comando effettua il controllo della rete segnalando, tramite cerchi di colore giallo, i nodi in cui vengono ravvisate interruzioni o mancate connessioni. |
 | Oggetto combustibile | Apre il menù per la definizione e caratterizzazione degli ambienti e dei compartimenti ai fini del calcolo del carico d'incendio. |
🔧 Pannello Gestione Aree
| Icona | Comando |
|---|---|
 | Aggiungi terminale ad area favorita |
 | Sottrai terminale ad area favorita |
 | Aggiungi terminale ad area sfavorita |
 | Sottrai terminale ad area favorita |
 | Seleziona terminali per la simulazione |
 | Deseleziona terminali per la simulazione |
📊 Pannello Analisi
Inserisci Legenda: attiva la procedura di inserimento di una legenda nello spazio modello.
Aggiorna legende: consente di aggiornare in automatico il contenuto delle legende a seguito di modifiche intervenute nei dati degli elementi cui si riferiscono.
🖨️ Pannello Calcoli e Stampe
| Icona | Comando |
|---|---|
 | Calcolo reti antincendio |
 | Visualizza risultati |
 | Computo metrico |
 | Stampa |
🔗 IFC
Importa IFC come blocco: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco IFC rappresentante un elemento di impianto.
Esporta IFC: avvia la procedura di esportazione di un progetto impiantistico in formato IFC.
Indicazione per i vuoti: avvia la procedura di esportazione del tracciato IFC contenente l'indicazione delle interferenze tra elementi di impianto ed elementi architettonici.
🧱 Blocchi
Trasforma in blocco Mc4: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco DWG rappresentante un elemento di impianto.
