Esportazione IFC
Procedura per esportare le reti impiantistiche progettate in Mc4Suite in formato IFC, per l'interoperabilità con visualizzatori BIM e altri software di settore.
📂 Accesso al Comando

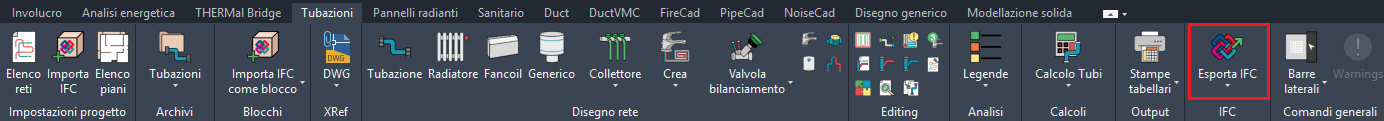

Completata la progettazione di una o più reti impiantistiche (tanto dal punto di vista del disegno quanto dal punto di vista del calcolo di dimensionamento), tramite il pulsante Esporta IFC si attiverà la procedura di esportazione dell'IFC "impiantistico", contenente le sole informazioni delle reti impiantistiche disegnate e dimensionate tramite i moduli incorporati in Mc4Suite.
🛠 Interfaccia di Esportazione

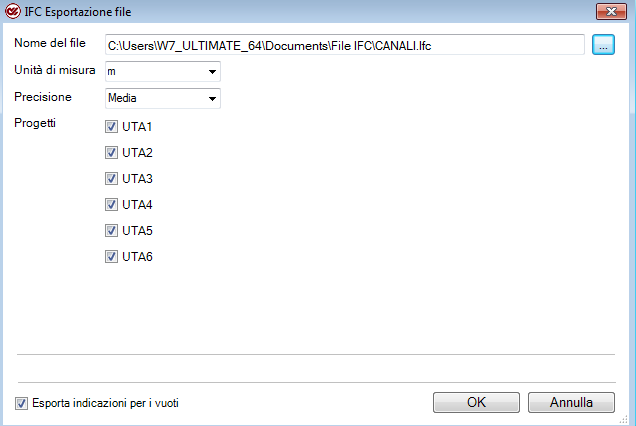

Nella maschera per l'esportazione occorre configurare i seguenti parametri:
⚙️ Parametri
| Campo | Descrizione |
|---|---|
| Nome del file | Indicare il nome del file IFC da ottenere come output e la cartella di destinazione. La scelta della cartella si effettua tramite il pulsante posto nell'estremità destra, che attiva il file manager per la navigazione nelle directory del PC. |
| Unità di misura | Selezionare l'unità di misura metrica da attribuire al file di export. |
| Precisione | Impostare il livello di dettaglio con cui devono essere esportati i blocchi IFC degli elementi impiantistici. Ad un maggior livello di dettaglio corrisponde una maggiore dimensione del file di output ed un maggior tempo di elaborazione. |
Un dettaglio di "medio" costituisce generalmente la scelta ottimale in termini di qualità di rappresentazione e tempi di elaborazione, poiché ad un maggior livello di precisione non corrisponde necessariamente un apprezzabile incremento qualitativo nella visualizzazione dei blocchi.
📋 Sezione Progetti
Nell'ambito della sezione Progetti si potranno indicare i progetti impiantistici delineati all'interno del file DWG da esportare nel file IFC. È possibile:
- Esportare tutte le reti impiantistiche in un unico file IFC
- Effettuare un'esportazione selettiva, creando file IFC multipli contenenti solo una delle reti o un sottoinsieme delle reti progettate in Mc4Suite
File IFC impiantistici distinti possono essere caricati all'interno di un opportuno visualizzatore BIM (software di terze parti), unitamente all'IFC "architettonico", per ottenere la visualizzazione combinata del fabbricato e delle sue componenti impiantistiche. La scelta tra un'esportazione simultanea e un'esportazione "splittata" in più file può scaturire dalla necessità di ottimizzare il "peso" dell'output finale e i tempi di elaborazione richiesti.
💡 Esportazione Vuoti
L'opzione Esporta indicazioni per i vuoti consente di esportare un secondo file in formato IFC (con la stessa denominazione del file principale a cui viene aggiunta la sigla _void) contenente le informazioni relative a tutte le zone di interferenza tra componenti architettonici e componenti impiantistici evidenziate durante il lancio del comando Indicazione per i vuoti.
