Menu modulo PipeCad
La barra dei comandi del modulo PipeCad raccoglie gli strumenti per la progettazione di reti di tubazioni impiantistiche: dalla creazione di reti e terminali all'inserimento di valvole, dall'integrazione con riferimenti DWG all'importazione di blocchi IFC.
🛠 Interfaccia

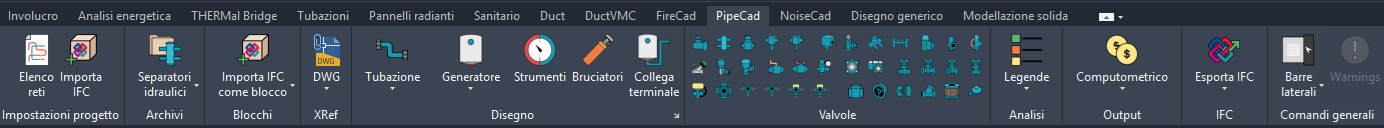

Barra dei comandi - PipeCad
⚙️ Pannello Tubi
| Icona | Comando | Descrizione |
|---|---|---|
 | Elenco reti di tubazioni | Apre la maschera di creazione di un nuovo progetto di tubazioni (ovvero il contenitore logico dei componenti della rete). |
 | Tubazione | Comando per l'inserimento di una tubazione. |
 | Collettore | Comando per l'inserimento di un collettore. |
 | Terminale generico | Comando per l'inserimento di un terminale generico. |
 | Generatore | Comando per l'inserimento di una caldaia. |
 | Pompa | Comando per l'inserimento di una pompa. |
 | Serbatoio, vaso d'espansione | Comando per l'inserimento di un serbatoio o di un vaso di espansione. |
 | Collega terminale pipe | Comando per il collegamento automatico di un terminale ad una tubazione. |
 | Bruciatore | Comando per l'inserimento di un bruciatore. |
 | Strumentazione | Comando per l'inserimento di un elemento di strumentazione/monitoraggio. |
📐 Pannello Xref
| Icona | Comando | Descrizione |
|---|---|---|
 | Riferimento DWG | Attiva la procedura per l'inserimento delle planimetrie dei piani in formato DWG. |
 | Scala | Attiva il comando MSCALA per il controllo e la modifica dell'unità di misura del disegno. |
 | Riferimenti esterni | Attiva il Gestore dei riferimenti esterni del CAD. |
 | Riferimento immagine raster | Attiva la procedura per l'inserimento delle planimetrie dei piani in formato grafico. |
🔧 Pannello Valvole
| Icona | Comando | Descrizione |
|---|---|---|
 | Valvola di bilanciamento | Comando di inserimento di una valvola di bilanciamento. |
 | Valvola d'arresto a globo | Comando di inserimento di una valvola d'arresto a globo. |
 | Valvola con maniglia dritta | Comando di inserimento di una valvola con maniglia diritta. |
 | Valvola d'arresto a farfalla | Comando di inserimento di una valvola d'arresto a farfalla. |
| Saracinesca normale | Comando di inserimento di una saracinesca normale. |
📂 Archivi
🧱 Blocchi
Trasforma in blocco Mc4: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco DWG rappresentante un elemento di impianto.
Importa IFC come blocco: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco IFC rappresentante un elemento di impianto.
