Menu modulo Pannelli Radianti
La barra dei comandi del modulo Pannelli Radianti raccoglie tutti gli strumenti per la progettazione e il dimensionamento degli impianti a pannelli radianti, dalle Ray-Area ai circuiti, dai collettori ai sistemi SIM (Snow Ice Melting) e ai pannelli prefabbricati.
🛠 Interfaccia

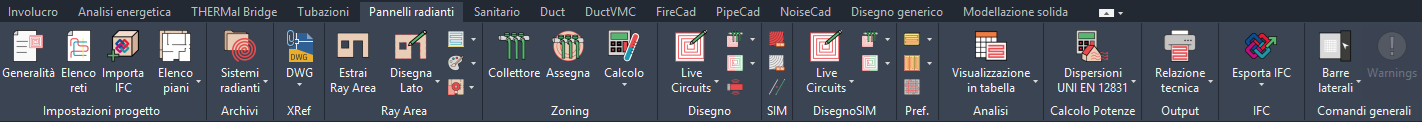

Barra dei comandi - Pannelli Radianti
⚙️ Pannello Dati Generali
Generalità: apre la maschera delle impostazioni di progetto per i sistemi radianti.
Elenco reti: apre la maschera che contiene i progetti di tubazione. Per un progetto di Pannelli Radianti deve essere creato un progetto di tipo Termico.

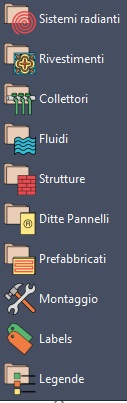

📂 Archivi
🖊️ Pannello Ray Area
| Icona | Comando | Descrizione |
|---|---|---|
 | Estrai Ray-Area | Questo comando si può utilizzare soltanto quando l'input del fabbricato è stato effettuato. Cliccare sull'etichetta dell'ambiente per far sì che il programma disegni in automatico i lati della Ray Area che segue esattamente le pareti che delimitano l'ambiente stesso. |
 | Disegno Lato RayArea | Eseguire questo comando per il disegno manuale dei lati della ray area. L'utente può impostare ogni lato come Residenziale o Perimetrale oppure forzare un passo diverso. |
 | Assegna Ray-Area | Per il disegno manuale dell'etichetta della Ray Area. Il comando deve essere usato quando i lati della Ray Area sono stati definiti. |
 | Setta Giallo | Imposta un lato della ray-area o dell'adduzione come Giallo, quella secondo cui vengono sviluppati i circuiti. |
 | Trasforma in Marginale | Imposta un lato della Ray-Area da Soggiornale a Marginale. |
 | Trasforma in Soggiornale | Imposta il lato selezionato come Residenziale (Soggiornale). |
🔧 Pannello Zoning
| Icona | Comando | Descrizione |
|---|---|---|
 | Collettore | Per disegnare i collettori di impianto. La tipologia di collettore deve essere "Per Impianti termici" in quanto il programma disegna il collettore di mandata e ritorno contemporaneamente. |
 | Associa Collettore Ray-Area | Per creare un'associazione logica tra il collettore ed il tag della Ray-Area che esso serve. |
 | Temperatura di Progetto | Permette di accedere alla maschera di progettazione dell'impianto radiante. |
 | Ricarica il calcolo nelle unità immobiliari | Il comando esegue un ricaricamento di tutti i parametri di calcolo delle ray area di ciascuna unità immobiliare. |
🖊️ Pannello Disegno
| Icona | Comando | Descrizione |
|---|---|---|
 | Live Circuits | Disegno dei circuiti con preview del layout delle tubazioni. Selezionare il lato della Ray Area e mantenere il mouse all'interno dell'ambiente per visualizzare l'anteprima dei circuiti. |
 | Spirale | Disegnare/Aggiornare il layout ed i calcoli dei circuiti già disegnati. |
 | Adduzione | Disegna il tubo di adduzione dal collettore verso l'ambiente. |
 | Tails | Disegna il tubo di adduzione dall'ambiente verso il collettore. Utilizzabile quando l'utente disegna i circuiti con il Live Serpentine. |
 | Connessione | Per disegnare automaticamente i collegamenti tra i circuiti ed il collettore. |
 | Unisci circuiti | Permette di ricongiungere circuiti interrotti manualmente o tramite il comando Interrompi circuiti. |
 | Interrompi circuiti | Permette di interrompere la continuità del circuito ai fini della sua modifica manuale. |
🌨️ Pannello Disegno SIM (Snow Ice Melting)
| Icona | Comando | Descrizione |
|---|---|---|
 | Perimetro SIM | Disegna il lato dell'area radiante per progetti SIM concepiti per lo scioglimento di ghiaccio/neve. |
 | Area SIM | Assegna le proprietà termiche richieste dall'area SIM delimitata usando il comando precedente. |
 | Linea in RayArco SIM | Trasforma una linea di disegno in un tratto del perimetro di un'area SIM. |
🏗️ Pannello Prefabbricato
| Icona | Comando | Descrizione |
|---|---|---|
 | Pannello Prefabbricato (Singolo) | Disegna nelle Ray-Aree i pannelli prefabbricati uno per volta. L'utente decide la posizione e l'orientamento del pannello. |
 | Pannello Prefabbricato (Array) | Disegno automatico di pannelli prefabbricati all'interno di Ray Aree in modo da riempire tutta l'area a disposizione. |
 | Collega Pannelli in Serie | Collega in serie i Pannelli del Produttore REHAU. |
 | Scomponi Serie in Singoli Pannelli | Separa i moduli in serie in singoli pannelli. |
 | Elementi di Sostegno | Disegna una linea che evidenzia la presenza di elementi di sostegno per pannelli prefabbricati. |
🖨️ Pannello Stampe
| Icona | Comando | Descrizione |
|---|---|---|
 | Stampa Progetto Radiante | Esegue la stampa su file del calcolo di dimensionamento dell'impianto radiante. |
 | SIM | Esegue la stampa su file del calcolo di dimensionamento dell'impianto SIM. |
 | Esporta calcoli | Comando che consente di ottenere il report di calcolo di predimensionamento in formato XLS. |
 | Computo | Apre la maschera di computo metrico dei materiali. |
 | Tabella Montaggi | Comando che attiva la creazione della tabella montaggi per i pannelli radianti. |
📊 Pannello Calcoli
Il programma esegue il calcolo delle dispersioni dell'edificio disegnato.
Il programma esegue il calcolo dei carichi termici estivi dell'edificio disegnato.
