Menu modulo Tubi (Idrico-Sanitario)
La scheda Sanitario raccoglie i comandi per la progettazione e il dimensionamento delle reti di tubazioni idrico-sanitarie: dalla gestione delle reti all'inserimento di terminali sanitari, valvole, giunti di espansione, circuiti di ricircolo e computo metrico.
🛠 Interfaccia

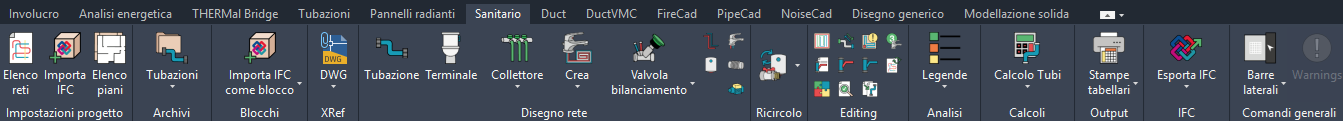

Barra dei comandi - Scheda Sanitario
⚙️ Pannello Gestione
Elenco reti di tubazioni: apre la maschera di creazione di un nuovo progetto di tubazioni (ovvero il contenitore logico dei componenti della rete).
Elenco Piani: apre la maschera che contiene l'elenco dei piani dell'edificio. Prima di disegnare una parete è obbligatorio avere almeno un Piano inserito in tale elenco.
📐 Pannello Xref
| Icona | Comando | Descrizione |
|---|---|---|
 | Riferimento DWG | Attiva la procedura per l'inserimento delle planimetrie dei piani in formato DWG. |
 | Scala | Attiva il comando MSCALA per il controllo e la modifica dell'unità di misura del disegno. |
 | Riferimenti esterni | Attiva il Gestore dei riferimenti esterni del CAD. |
 | Riferimento immagine raster | Attiva la procedura per l'inserimento delle planimetrie dei piani in formato grafico. |

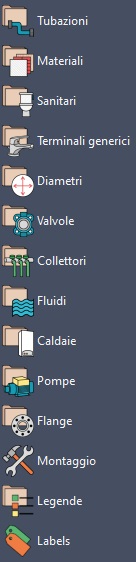

📂 Pannello Archivi
🖊️ Pannello Disegna rete
| Icona | Comando | Descrizione |
|---|---|---|
 | Tubazione | Comando per l'inserimento di una tubazione. |
 | Terminale Sanitario | Comando per l'inserimento di un terminale idrico-sanitario. |
 | Terminale generico | Comando per l'inserimento di un terminale generico. |
 | Disegna terminale combinato | Comando che permette di inserire un terminale combinato in una rete che non sia stata definita come Sottorete. |
 | Linea calda parallela alla linea fredda | Disegna in automatico la rete calda di un circuito idrico-sanitario. |
 | Collega terminale | Comando per il collegamento automatico di un terminale ad una tubazione. |
 | Giunto di espansione | Comando che consente l'inserimento di un giunto di espansione. |
 | Crea terminale combinato | Comando che associa le proprietà di una rete ad un terminale (utile per creare sottoreti). |
 | Multiport | Permette di inserire una Tee multipla con numero di uscite definito dall'utente. |
 | Generatore | Comando per l'inserimento di una caldaia. |
 | Pompa | Comando per l'inserimento di una pompa. |
 | Collettore | Comando per l'inserimento di un collettore. |
 | Valvola di bilanciamento | Comando di inserimento di una valvola di bilanciamento. |
 | Valvola d'arresto a globo | Comando di inserimento di una valvola d'arresto a globo. |
 | Valvola con maniglia dritta | Comando di inserimento di una valvola con maniglia diritta. |
 | Valvola d'arresto a farfalla | Comando di inserimento di una valvola d'arresto a farfalla. |
| Saracinesca normale | Comando di inserimento di una saracinesca normale. |
✏️ Pannello Editing
| Icona | Comando | Descrizione |
|---|---|---|
 | Percorso terminale sfavorito | Permette di evidenziare il tratto sfavorito di una rete idronica. |
 | Selezione Nuova origine | Consente di impostare una nuova origine per la rete idrico-sanitaria. |
 | NetRebuild | Comando che consente l'analisi e l'eventuale riconnessione di una rete di tubazioni. |
 | NetRepair | Comando che consente di risolvere errori nella connessione logica dei componenti di una rete. |
 | Imposta come montante | Associa la proprietà di montante (riser) alla tubazione selezionata. |
 | Imposta etichetta montante | Visualizza/nasconde l'etichetta della tubazione impostata come montante. |
 | Estrai montante | Duplica la montante allo scopo di una stampa dettagliata delle unità di carico ad essa collegate. |
 | Rinumera terminali | Consente di rinumerare i terminali di progetto. |
🔄 Pannello Ricircolo
Valvola ricircolo su rete fredda: inserisce la valvola di ricircolo 3 vie (2 IN – 1 OUT) che identifica la connessione della rete di ricircolo sul ramo di collegamento della rete fredda alla caldaia.
Valvola ricircolo su rete calda: inserisce la valvola di ricircolo 3 vie (1 IN – 2 OUT) che identifica la connessione della rete calda al ricircolo.
📊 Pannello Analisi
Inserisci Legenda: attiva la procedura di inserimento di una legenda nello spazio modello.
Aggiorna legende: consente di aggiornare in automatico il contenuto delle legende a seguito di modifiche intervenute nei dati degli elementi cui si riferiscono.
📊 Pannello Calcoli
Calcolo Tubi: comando che attiva la maschera di dimensionamento, equilibratura o verifica di una rete termica o idrico-sanitaria.
Calcolo ricircolo: comando che attiva il calcolo di dimensionamento di una rete di ricircolo.
🔗 IFC
Importa IFC come blocco: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco IFC rappresentante un elemento di impianto.
Esporta IFC: avvia la procedura di esportazione di un progetto impiantistico in formato IFC.
Indicazione per i vuoti: avvia la procedura di esportazione del tracciato IFC contenente l'indicazione delle interferenze tra elementi di impianto ed elementi architettonici.
🧱 Blocchi
Trasforma in blocco Mc4: avvia la procedura assistita per l'importazione negli archivi di Mc4Suite di un blocco DWG rappresentante un elemento di impianto.
🖨️ Pannello Stampe
| Icona | Comando | Descrizione |
|---|---|---|
 | Stampe | Comando che attiva la maschera per la preparazione delle relazioni di calcolo delle reti di tubazioni. |
 | Computo metrico | Comando che attiva il computo metrico secondo modulo G222. |
 | Tabella montaggi | Comando che attiva la creazione della tabella montaggi per una rete idrico-sanitaria. |
