Progetto di Centrale Termica (PipeCAD)
Un nuovo progetto di tubazioni di tipo Centrale Termica si crea a partire dal comando dedicato nel menu PipeCAD o eseguendo il comando DBNEWPIPE nella barra dei comandi.
📂 Accesso al Comando
Icona:
Comando: DBNEWPIPE
Un nuovo progetto di tubazioni di tipo CENTRALE TERMICA si crea a partire dal comando nel menu PipeCAD\Impostazioni progetto oppure eseguendo il comando DBNEWPIPE nella barra dei comandi.
🛠 Creazione del Progetto

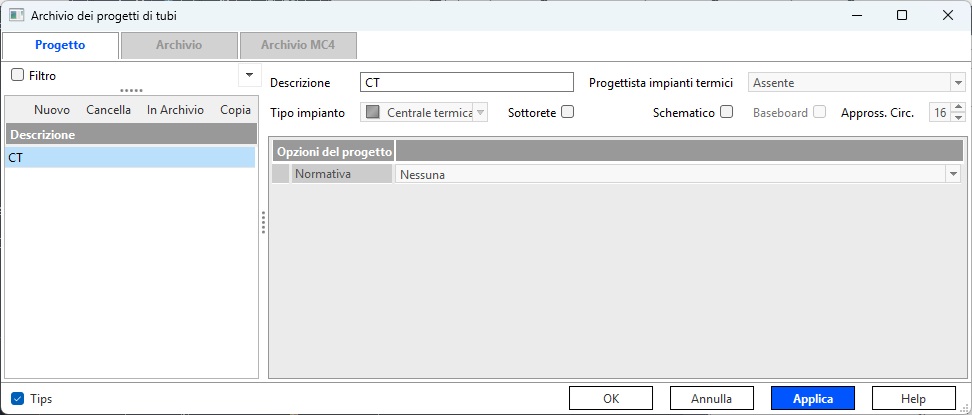

In seguito, si apre la finestra seguente:
La finestra ha la configurazione tipica di ogni archivio del programma.
La creazione di un nuovo progetto inizia alla selezione del bottone NUOVO posto nella sezione sinistra della maschera. Nella finestra pop-up che appare è richiesto l'inserimento dei dati seguenti:
- il Nome identificativo del progetto;
- il Tipo di impianto che si vuole creare, scegliendo da un menu contestuale che offre le seguenti possibilità: Termico, Idrico Sanitario, Gas, Fluido Bifase, Antincendio (progetto FireCad) e Centrale Termica (progetto PipeCad);
- il check Schematico: attivandolo il disegno dei tubi sarà unifilare anziché tridimensionale e come blocchi dei vari terminali il programma userà quelli indicati come Simbolo 2D in ogni singolo archivio implicato nel disegno.
La conferma dei dati inseriti avviene cliccando sul bottone OK. Il nome dell'impianto appare in elenco nella colonna sinistra; selezionandolo è possibile utilizzare i comandi CANCELLA, IN ARCHIVIO, COPIA.
📋 Campi dell'Impianto Centrale Termica
La parte destra della finestra cambia in funzione del tipo di impianto selezionato. Per un impianto di tipo CENTRALE TERMICA la finestra di input dati appare come segue:
| Campo | Descrizione |
|---|---|
| Descrizione | Nome del progetto digitato in fase di creazione. Editabile in qualsiasi momento. |
| Progettista | database dei contatti |
| Tipo Impianto | Campo non editabile — ricorda il tipo di impianto definito in fase di creazione. |
| Sottorete | Indica che il progetto è sottorete (Assembly) di un impianto più grande. |
| Schematico | Attivando il check, il disegno dei tubi sarà unifilare anziché tridimensionale. |
| Approssimazione circolare | Numero di segmenti per disegnare una circonferenza. L'approssimazione riguarda sia la visualizzazione sia la stampa. Mantenendo il valore di default, la sezione di un canale circolare viene disegnata con 16 segmenti e la curva a 90° di un canale rettangolare con 4 segmenti. L'incremento del numero di segmenti migliora la visualizzazione ma rallenta la rigenerazione del disegno. |
⚙️ Opzioni di Progetto
Nella sezione OPZIONI DI PROGETTO occorre solamente definire se l'impianto è collegato al calcolo di Legge 10 (unica opzione possibile nel menu a tendina del campo Normativa). Qualora non lo sia, lascia l'opzione NESSUNO che il programma presenta di default.
