Dimensionamento CTA - Impianti Aria Primaria

Negli impianti misti Aria-acqua (es. Fancoil ed Aria primaria), all'aria si lascia il compito di tenere sotto controllo l'umidità relativa, mentre al terminale ad acqua spetta abbattere il carico ambiente.

📌 Caratteristiche degli Impianti ad Aria Primaria​

La quantità di aria trattata in questo caso è soltanto quella necessaria per il ricambio, di conseguenza è molto più piccola che non negli impianti a tutt'aria. Ciò comporta macchine più piccole e canali di dimensioni minori.

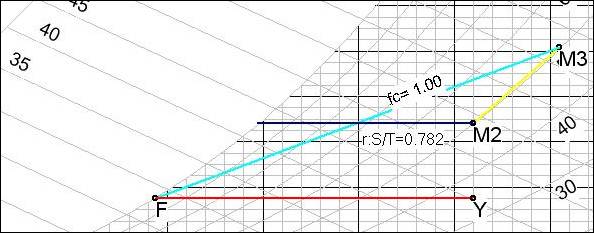

Description: tratt-ap

⚙️ Trattamento Estivo per Impianto ad Aria Primaria​

Nota la portata d'aria (dipende dal rinnovo che si vuole assicurare agli ambienti, ad esempio i classici 2 vol/h e/o 11 l/s per persona) si ricava il punto Y di immissione dell'aria in ambiente. Dall'equazione di bilancio di massa, tra il vapore che si genera all'interno e quello che deve essere estratto dall'aria, si ottiene il titolo dell'aria stessa:

In questa equazione sono note la portata di vapore MV, di aria esterna ME ed il titolo dell'aria in ambiente XM2, da cui si può ricavare HY.

Per quanto riguarda la temperatura, solitamente si immette l'aria a T = cost sia in estate che in inverno, pari alla media delle due temperature di progetto. Nel diagramma, in estate, l'aria viene immessa ad un titolo inferiore a quella corrispondente alle condizioni di progetto, ma alla stessa temperatura.
