Dimensionamento della CTA
Il modulo di dimensionamento delle Centrali di Trattamento Aria (CTA/UTA) consente di definire le condizioni di immissione e le portate d'aria per impianti ad aria primaria e a tutt'aria.
📂 Accesso al Modulo

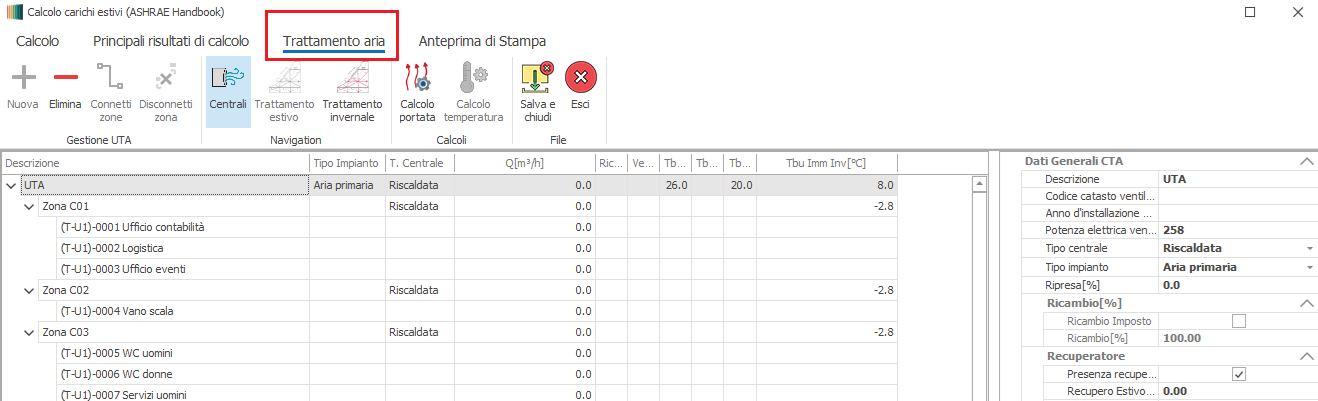

Dopo aver eseguito il calcolo dei carichi termici estivi tramite il comando "Carichi estivi ASHRAE" disponibile nel pannello "Calcolo Potenze" della scheda "Involucro" della barra superiore dei comandi, per procedere al dimensionamento delle CTA occorre accedere alla sezione Trattamento aria del medesimo menu.
In prima analisi il programma calcola solo le quantità di aria di ventilazione specificate nelle varie zone impiantistiche, ma non tiene conto dell'effettiva portata di aria trattata dalla centrale (ad esempio nel caso di impianto a tutt'aria).

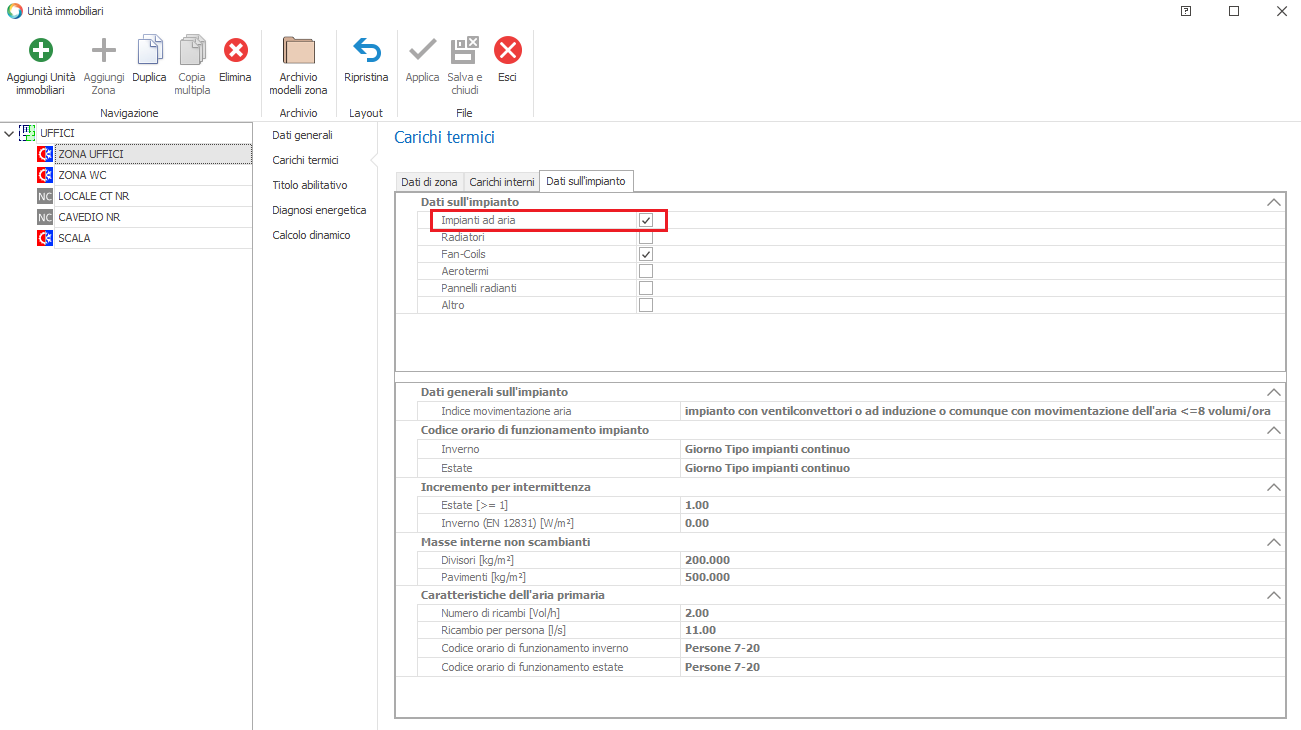

La maschera elenca tutti i dati relativi alle CTA e alle zone da esse servite (e quindi agli ambienti). È necessario indicare la presenza di una UTA associata a una data zona attraverso la corrispondente maschera delle zone impiantistiche (scheda Dati impianto).
⚙️ Impianto ad Aria Primaria

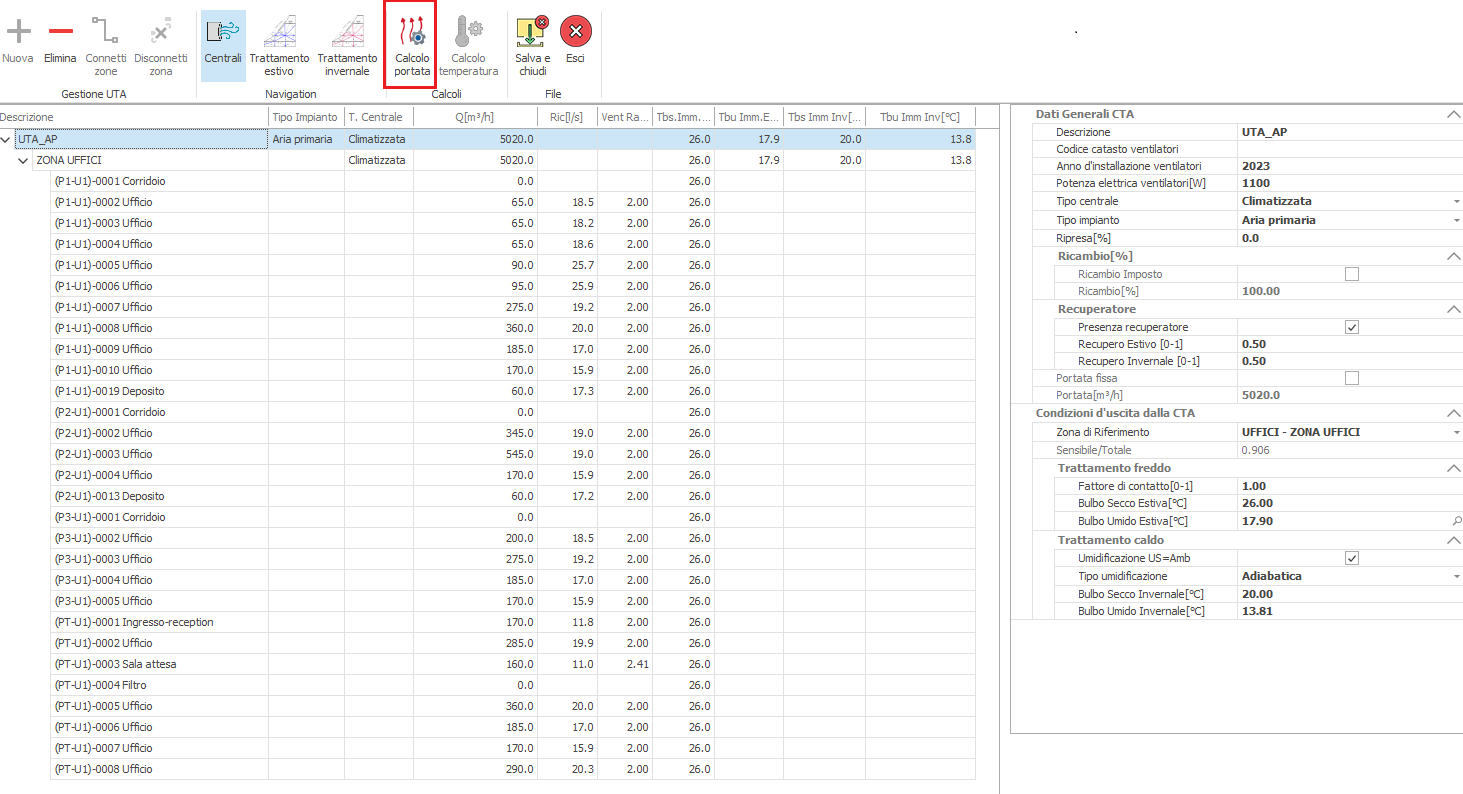

Per impianti ad aria primaria, selezionare l'opzione Temperatura fissa. Nella sezione "Caratteristiche dell'aria primaria della zona" è possibile impostare le temperature T_bs e T_bu di immissione dell'aria in ambiente, in estate e/o in inverno.

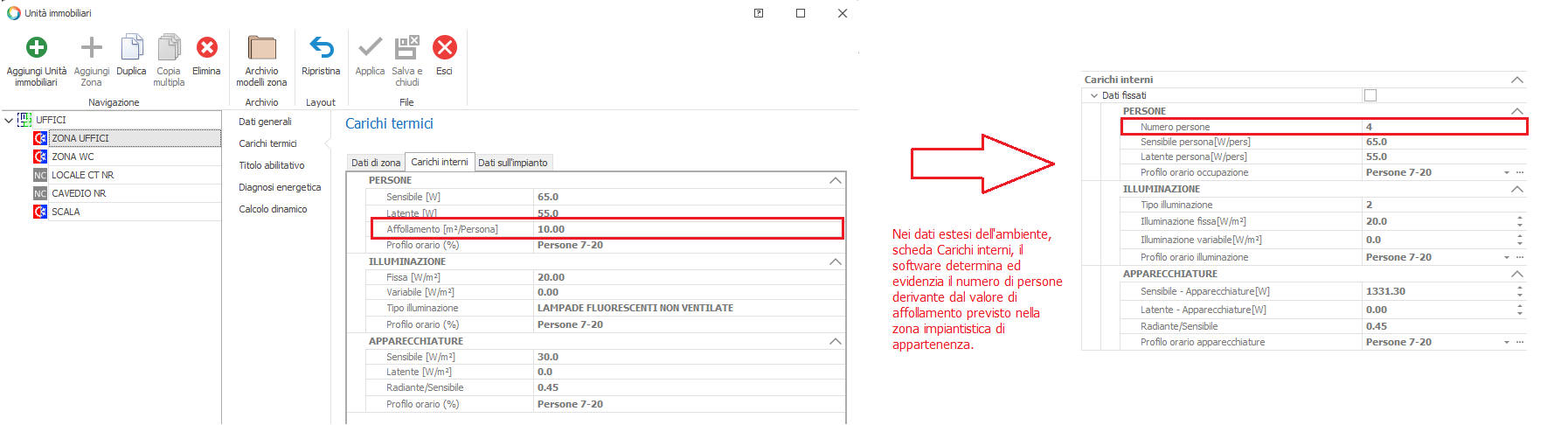

Il valore della colonna Ric [l/s] è la portata in l/s a persona, calcolata in funzione dell'affollamento previsto in termini di carichi interni "Persone" imposto per la zona.
Per gli impianti ad aria primaria non ha alcuna importanza la scelta del tipo di calcolo Temperatura Fissa o Portata Fissa: la portata totale è in ogni caso quella di rinnovo della/e zona/e servite dalla CTA, mentre la temperatura è quella decisa dal progettista (condizioni neutre, oppure temperatura di bulbo umido più bassa per abbattere il latente, ecc.). I valori delle portate d'aria possono essere specificati a livello di zona oppure nei Dati Estesi di ciascun ambiente. La portata mostrata negli ambienti non è modificabile in questa maschera: occorre modificare il dato nella zona o direttamente nei dati estesi dell'ambiente. Per gli impianti ad aria primaria il Ricambio è imposto al 100% e non è modificabile.
📋 Dati Generali CTA
| Campo | Descrizione |
|---|---|
| Descrizione UTA | Inserire una denominazione per la UTA. |
| Codice catasto ventilatori | Funzionale alla compilazione del componente "Ventilatore" nell'APE. |
| Anno installazione ventilatori | Funzionale alla compilazione del componente "Ventilatore" nell'APE. |
| Potenza elettrica ventilatori [W] | Funzionale al calcolo della prestazione energetica secondo UNI/TS 11300. |
| Tipo di centrale | Scegliere tra "Riscaldata" o "Climatizzata", in coerenza con le zone servite. |
| Tipo di impianto | Selezionare tra: Aria primaria, Tutt'aria ricircolata, Tutt'aria esterna, Tutt'aria miscelata, Tutt'aria miscelata + batteria di postriscaldamento, Tutt'aria esterna + batteria di postriscaldamento. |
| Ripresa [%] | Percentuale della portata di ripresa rispetto a quella di mandata; serve per il dimensionamento della rete canali di ripresa. |
| Ricambio [%] | Quantità di aria di rinnovo da cui dipende la portata d'aria di ricambio. |
| Presenza recuperatore | Segnalare l'eventuale presenza di un recuperatore. |
| Recupero estivo/invernale [0-1] | Percentuale di recupero; agisce sulla potenza richiesta alle batterie di raffreddamento (estivo) e riscaldamento (invernale). |
🌡 Condizioni d'Uscita dalla CTA
| Campo | Descrizione |
|---|---|
| Zona di Riferimento | Non riguarda gli impianti ad aria primaria. |
| Sensibile/Totale | Rapporto tra carico sensibile e carico totale (sensibile + latente). |
| Bulbo Secco Estiva [°C] | Temperatura di bulbo secco dell'aria entrante in ambiente in condizioni estive. |
| Bulbo Umido Estiva [°C] | Temperatura di bulbo umido dell'aria entrante in ambiente in condizioni estive. |
| Bulbo Secco Invernale [°C] | Temperatura di bulbo secco dell'aria entrante in ambiente in condizioni invernali. |
| Bulbo Umido Invernale [°C] | Temperatura di bulbo umido dell'aria entrante in ambiente in condizioni invernali. |

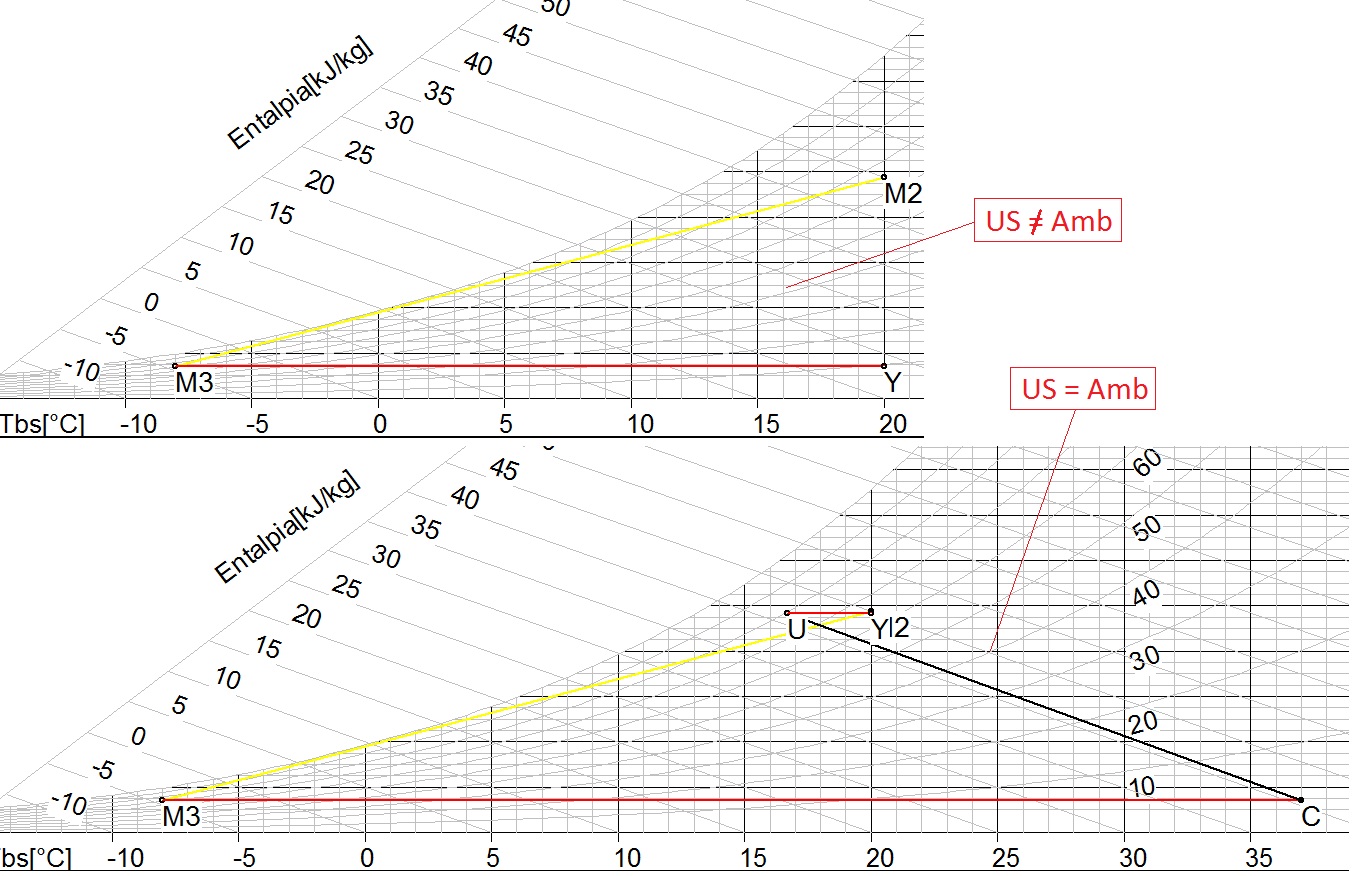

| US=Amb | Riguarda esclusivamente il trattamento invernale. Se attivato, il programma ricalcola la T_bu corrispondente alla T_bs inserita e all'umidità specifica in ambiente. |
I trattamenti mostrati a video sono stampabili in formato PDF, sia nella parte grafica che in quella didascalica tramite l'incorporazione di una tabella con i valori dell'aria nei diversi stadi del trattamento.
Il fattore di contatto delle batterie Fc, non visualizzato in tale maschera, è sempre assunto dal programma pari a 1.
🔧 Impianti Tutt'Aria
Per impianti a tutt'aria è importante capire la tipologia di CTA associata alle zone:
- Temperatura Costante: l'utente imposta la T_bs estiva e il programma determina la portata totale premendo Calcola Portata.
- Portata Costante: l'utente impone la portata totale e il programma calcola le temperature di immissione premendo Calcola Temperature.
Le tre tipologie di tutt'aria si differenziano per il valore di Ricambio:
| Tipologia | Ricambio |
|---|---|
| Tutt'aria esterna | 100% |
| Tutt'aria miscelata | [(Portata rinnovo / Portata totale)] × 100% |
| Tutt'aria ricircolata | 0% |
Tutt'aria Esterna — Temperatura Fissa
La Zona di Riferimento rappresenta quella principale, ossia quella a cui fa riferimento la temperatura impostata (per tutte le altre zone la temperatura può variare, modificando il post-riscaldamento, in funzione del carico termico).
In questa configurazione il Ricambio [%] è fisso al 100% e non è impostabile, mentre la Portata [m³/h] deriva dal calcolo e non è impostabile dall'utente.
| Campo | Descrizione |
|---|---|
| Bulbo Secco Estiva | Temperatura di bulbo secco di immissione dell'aria nella zona (uguale a quella in uscita dalla macchina). Il dato è impostabile dall'utente e deve essere inferiore alla temperatura di progetto delle zone servite dalla CTA (altrimenti l'aria non fornirebbe alcun apporto). Il programma ricalcola la temperatura di bulbo umido in modo che il punto di immissione si trovi sulla retta di carico della zona nel diagramma psicrometrico. Il limite inferiore di tale valore è la temperatura che si legge sul diagramma psicrometrico all'intersezione della retta di carico (S/T) con la curva UR=100%. Se il valore inserito determina una portata minore del minimo occorrente a rispettare il rinnovo imposto nelle zone, il programma ricalcola la temperatura fissandola al minimo necessario ad assicurare il rinnovo. |
| Bulbo Umido Estiva | Non impostabile: determinato dal valore di T_bs e dalla retta di carico della zona. |
| Bulbo Secco Invernale | Per zone climatizzate viene ricalcolato in funzione della portata totale (a sua volta funzione della T_bs estiva e della retta di carico). Per zone termoventilate il dato è invece impostabile. |
| Bulbo Umido Invernale | Sempre determinato automaticamente dal programma in funzione della temperatura di bulbo secco e dello stato del check US=Amb. Se il check è attivo, viene inserito il processo di umidificazione adiabatica affinché l'umidità specifica dell'aria sia pari a quella di progetto della zona. |
| Recupero [%] | Efficienza del recuperatore di calore, se presente; la percentuale agisce sulla potenza richiesta alle batterie della CTA. Il valore del recupero è visibile soltanto nella relazione dei calcoli estivi (stampa nr. 2). |
Dopo aver impostato i valori occorre premere Calcola Portate per aggiornare i dati della CTA.

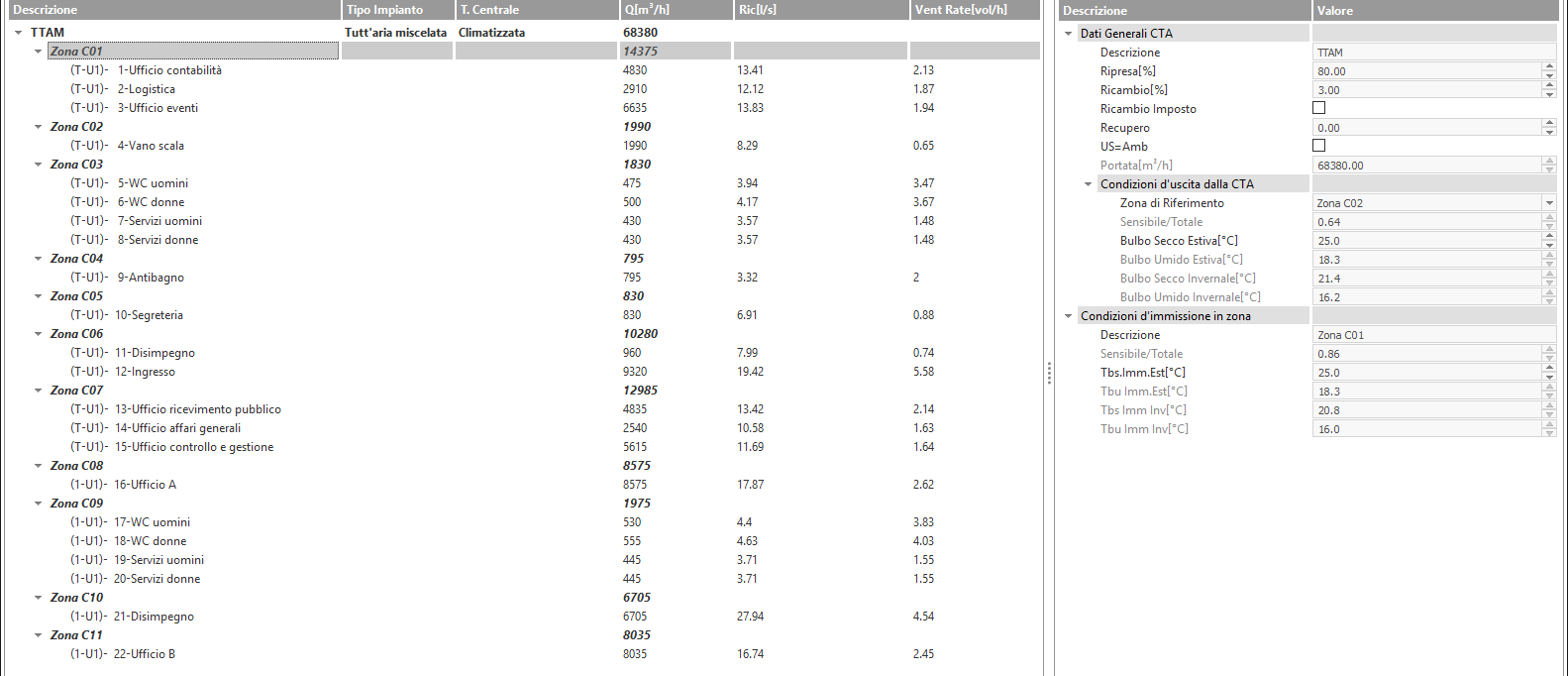

Tutt'aria Miscelata — Temperatura Fissa
Se il valore di ricambio non è imposto dall'utente (check Ricambio Imposto attivato), il programma calcola il valore di ricambio in modo che tutti gli ambienti abbiano la minima portata di rinnovo imposta nella zona. Per forzare un valore diverso, attivare il check Ricambio Imposto e cliccare nuovamente su Calcola Portate.
Tutt'aria Ricircolata — Temperatura Fissa
Il Ricambio è forzato a zero. Per il resto rimangono valide le considerazioni per l'impianto a tutt'aria esterna.
Tutt'aria — Portata Fissa
L'utente deve impostare la portata totale dell'UTA nell'apposito campo. Con questo tipo di impostazione non è possibile avere impianto multizona. Una volta inserito il valore della portata occorre premere Calcola Portate per aggiornare i dati della CTA.
📊 Condizioni di Immissione in Zona
In caso di impianti multi-zona, per ciascuna zona vengono mostrati i corrispondenti valori del rapporto S/T e delle temperature di immissione; se la CTA è unica, i valori per singola zona si riferiscono a una batteria ipoteticamente a servizio della sola zona in esame.
