Calcolo CENED+2.0 - Risultati e Anteprima APE
La maschera "Risultati e Stampe" permette di visualizzare l'output di calcolo e di produrre il file XML da inviare al catasto energetico regionale.
📊 Risultati del Calcolo

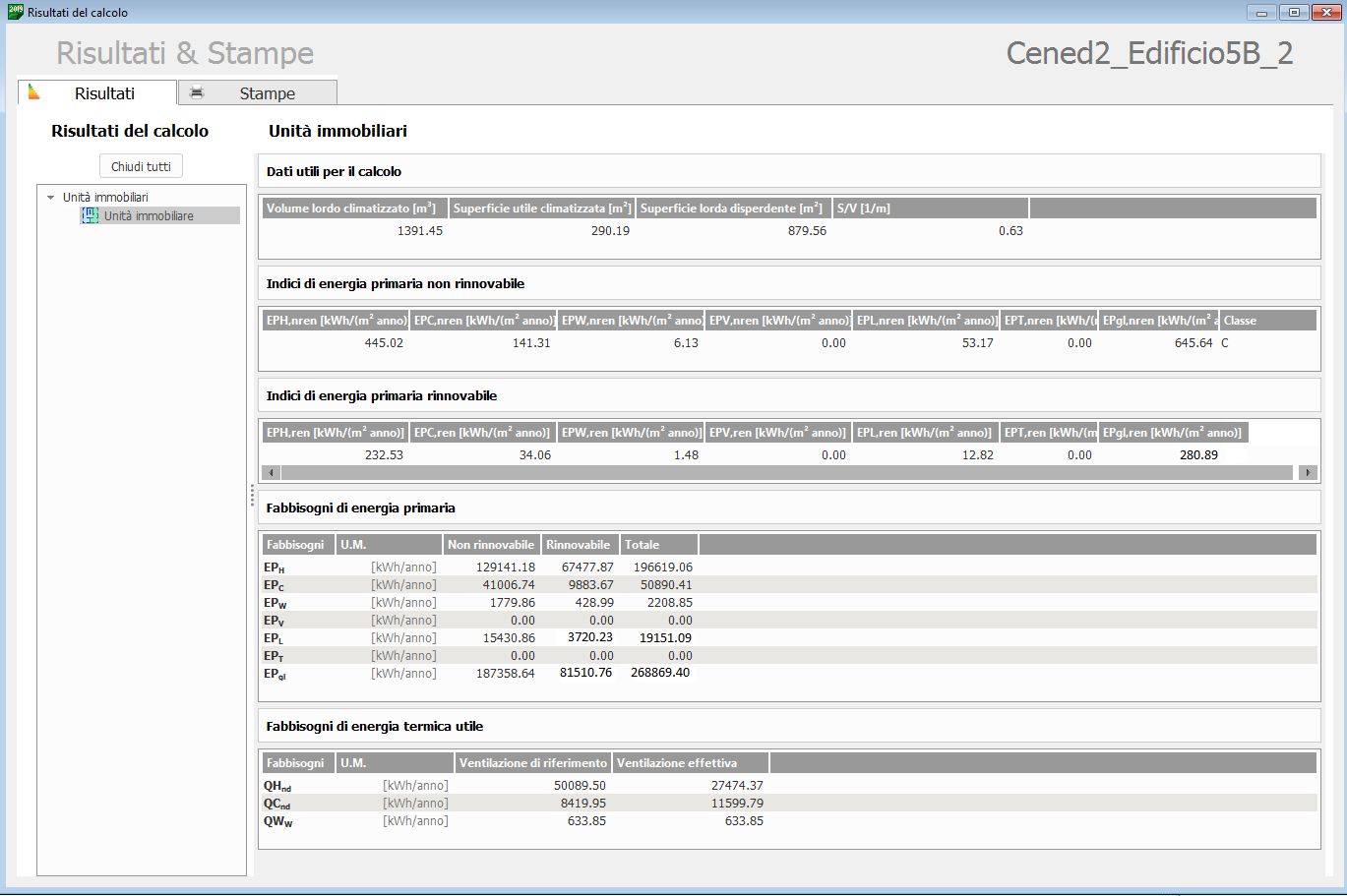

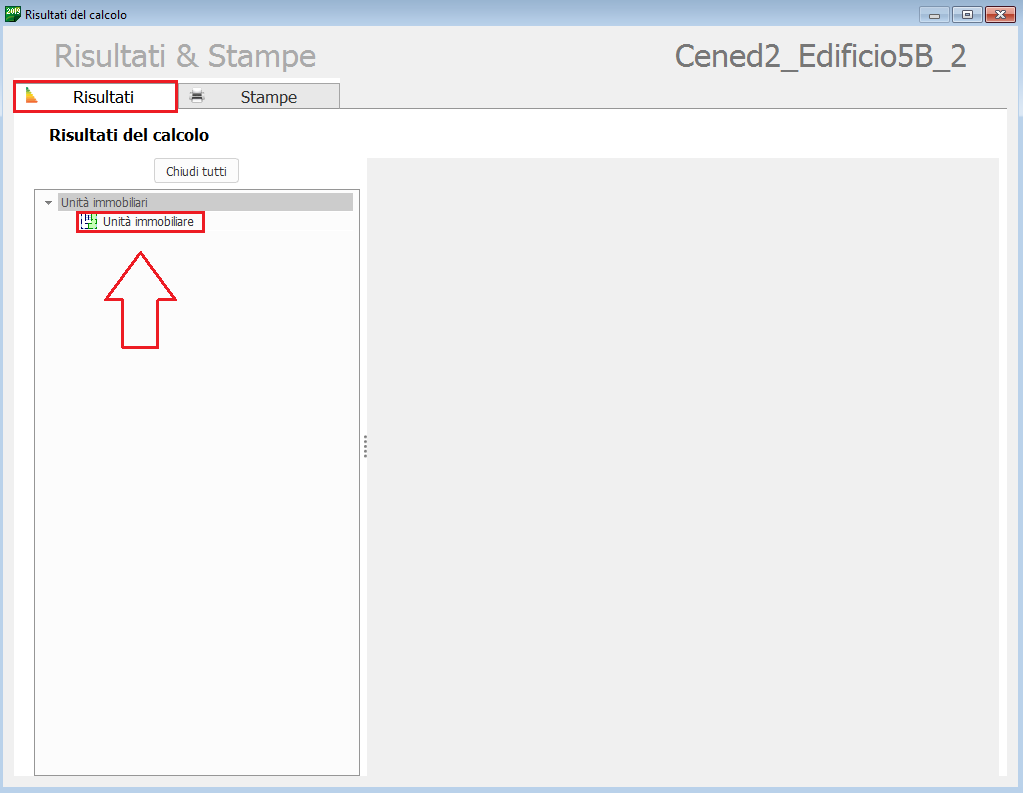

Nella scheda Risultati, cliccando sulla denominazione dell'unità immobiliare di interesse, si attiva la sezione di riepilogo dei risultati del calcolo energetico.
La maschera è suddivisa in cinque sezioni:
| Sezione | Contenuto |
|---|---|
| 1. Dati utili per il calcolo | Volume lordo climatizzato V [m³], superficie utile climatizzata [m²], superficie lorda disperdente S [m²], rapporto S/V [m⁻¹] |
| 2. Indici EP non rinnovabile | Indici di prestazione [kWh/m²·anno] in termini di energia non rinnovabile per i servizi H, C, W, V, I, T; valore EP,gl,nren e classe energetica conseguita |
| 3. Indici EP rinnovabile | Indici di prestazione [kWh/m²·anno] in termini di energia rinnovabile per i servizi H, C, W, V, I, T; valore EP,gl,ren |
| 4. Fabbisogni di energia primaria | Fabbisogni annuali [kWh/anno] (quota Non rinnovabile, Rinnovabile e Totale) per i servizi H, C, W, V, I, T |
| 5. Fabbisogni di energia termica utile | Fabbisogni annuali [kWh/anno] per riscaldamento e raffrescamento (ventilazione di riferimento ed effettiva) e per produzione ACS |
📋 Anteprima APE

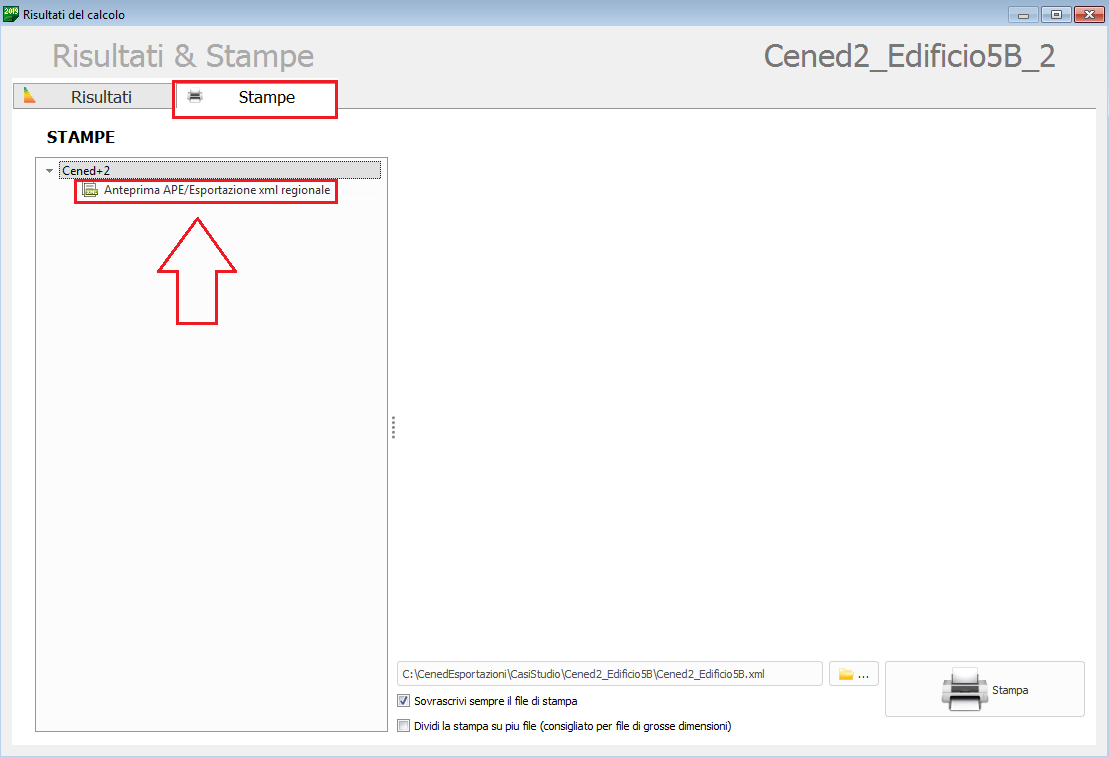

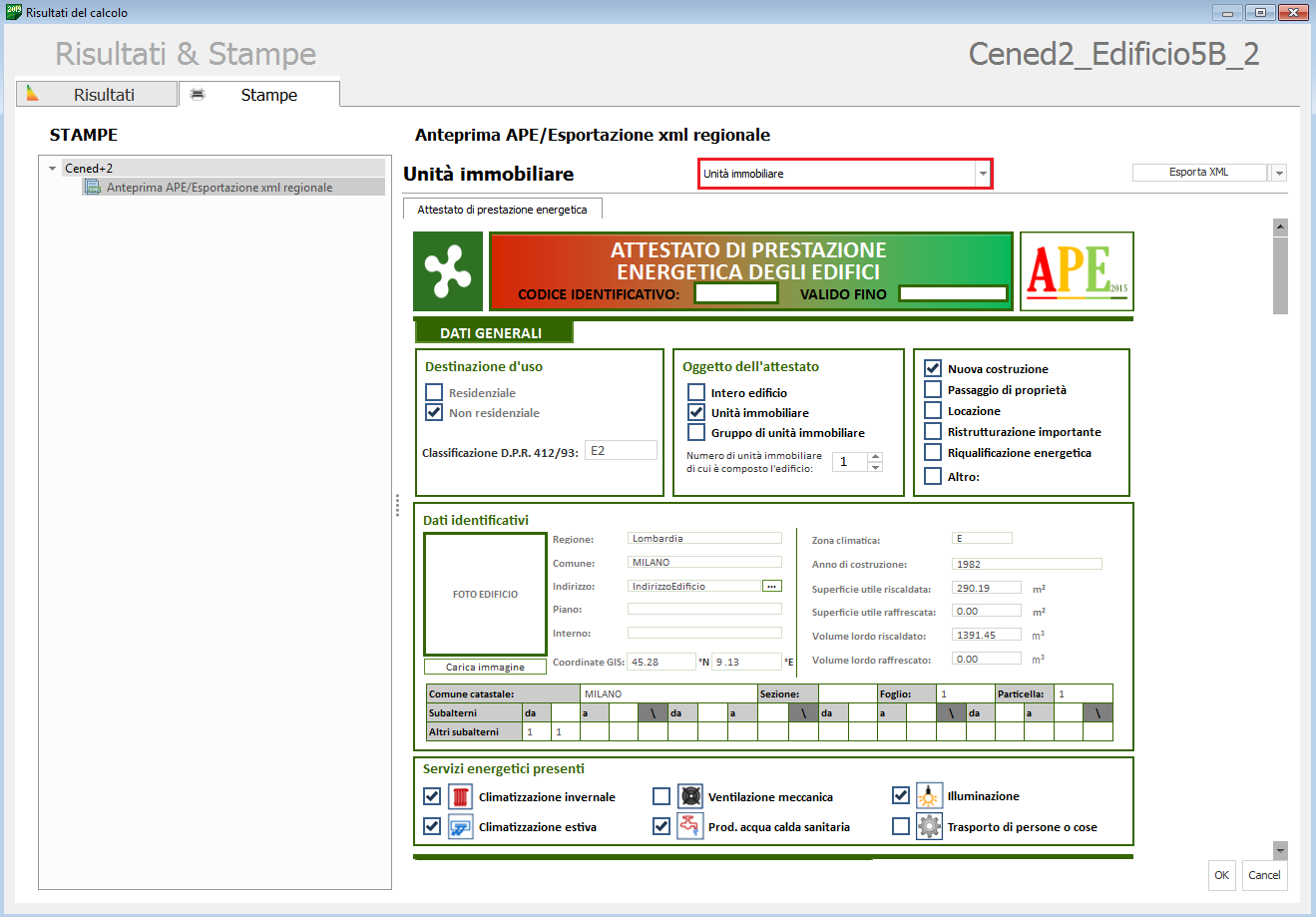

Selezionando la scheda Stampe e quindi la voce Anteprima APE/Esportazione xml regionale nella colonna di sinistra, si accede alla sezione che mostra l'anteprima dell'APE.
Nella sezione di destra viene visualizzata l'anteprima dell'Attestato secondo il format previsto dal decreto Requisiti Minimi del 26/06/2015. Nella parte superiore è disponibile un apposito box per scegliere l'unità immobiliare di cui visualizzare l'APE.
All'interno dell'anteprima risultano già inseriti tutti gli output e i risultati di calcolo funzionali alla classificazione energetica dell'immobile.
📌 Dettaglio Sezioni APE
Dati Generali
- Destinazione d'uso: la classificazione secondo DPR 412/93 è acquisita in automatico dalla scheda Dati Generali dell'unità immobiliare (campo Categoria) nell'Elenco unità immobiliari e zone di progetto.
- Oggetto dell'Attestato: compilato in automatico in base alla scelta effettuata nella scheda "Oggetto di calcolo" della maschera di predisposizione del calcolo CENED+2.0.
- Numero di unità immobiliari: riportato in automatico dal software come numero globale di unità immobiliari presenti nell'edificio.
- Motivazione: trasferita dalla sezione omonima della scheda "Oggetto di calcolo".
Dati Identificativi - Anagrafica dell'Immobile

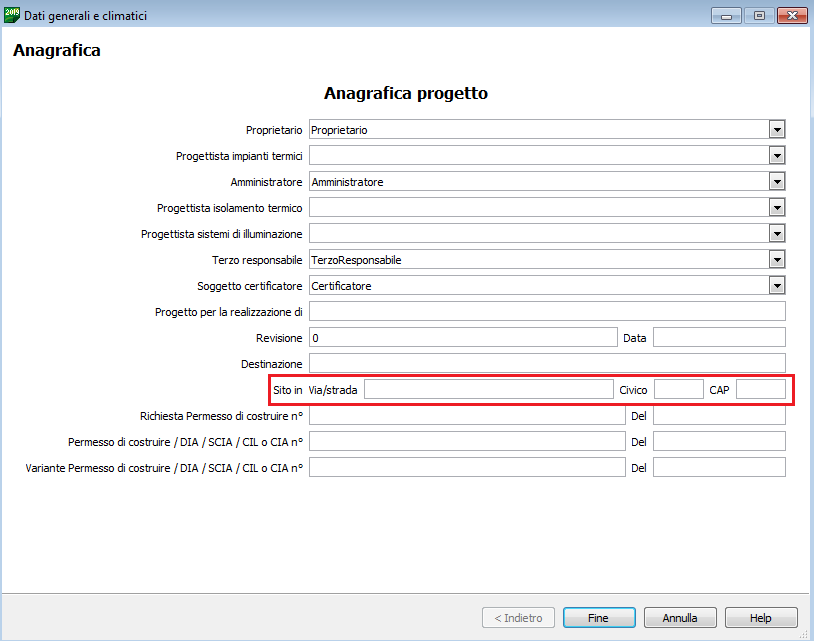

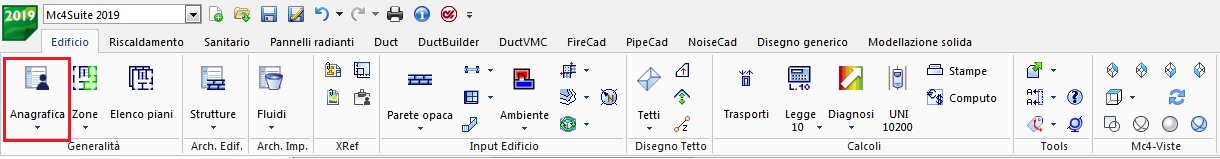

- Indirizzo: coincide con il contenuto del campo "Sito in" dell'Anagrafica progetto (icona "Anagrafica" nella barra superiore). I campi da valorizzare sono "Via/strada", "Civico" e "CAP".
- Superfici e volumi: superficie utile riscaldata/raffrescata, volume lordo riscaldato/raffrescato vengono acquisiti direttamente dall'input grafico dell'edificio.
- Zona Climatica: basata sulla località di progetto.
Dati Identificativi - Dati Catastali

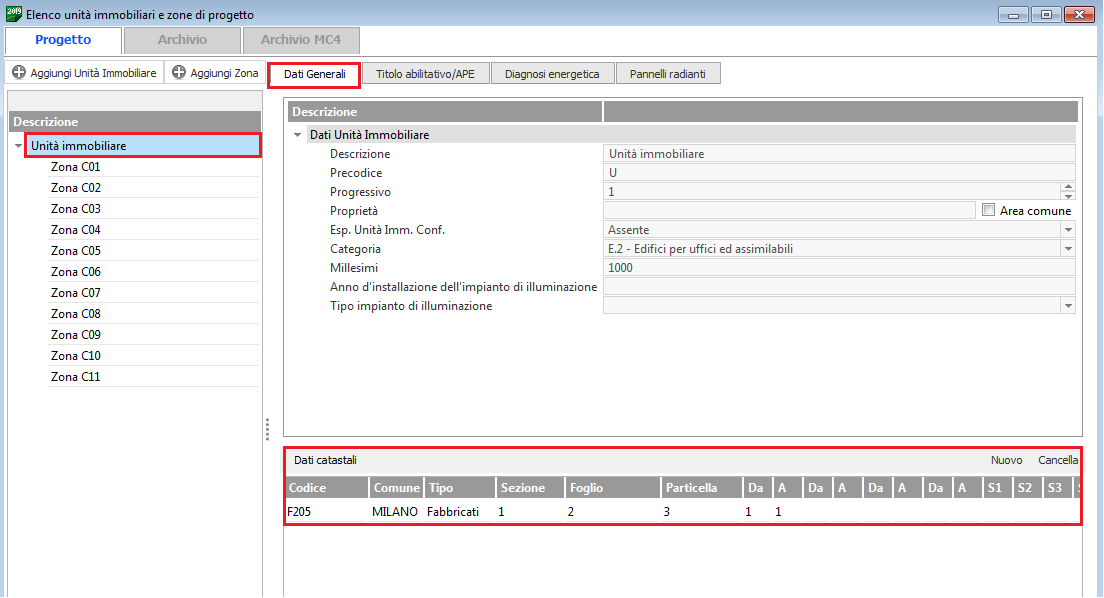

I dati catastali vengono acquisiti dalla sezione omonima dei Dati generali dell'unità immobiliare all'interno dell'Elenco unità immobiliari e zone di progetto.
Servizi Energetici Presenti
Il software identifica in automatico i servizi energetici sulla base dei quali viene eseguita la classificazione energetica dell'immobile.
Prestazione Energetica Globale e del Fabbricato
Riporta la prestazione energetica dell'involucro (in inverno ed in estate) e la targa energetica dell'immobile.
Prestazione Energetica degli Impianti e Stima dei Consumi
Riporta l'indice di prestazione energetica rinnovabile, l'indice di prestazione energetica non rinnovabile e le emissioni globali di CO₂. Per ciascun vettore energetico coinvolto nel calcolo viene fornito il consumo in regime standard (funzionamento in regime continuo).
Altri Dati Energetici e Altri Dati di Dettaglio
Le due sezioni riportano ulteriori dati funzionali alla compilazione dell'APE:
- Altri dati energetici: altri dati di tipo energetico, come il surplus di energia elettrica prodotta da sistema fotovoltaico o da unità cogenerativa esportato verso la rete esterna.
- Altri dati di dettaglio: altri dati di tipo costruttivo, quali Volume netto riscaldato, superficie disperdente, rapporto S/V, EPh,nd, rapporto Asol,est/Asup,util e Yie.
Dati di Dettaglio degli Impianti
La voce "Tipo di impianto" viene compilata in automatico sulla base delle tipologie previste dall'XML standard (XSD) predisposto dal CTI. A ciascun generatore non sarà associata la nomenclatura commerciale bensì la tipologia con cui viene designato all'interno del file XSD.
Gli output di tipo energetico vengono inseriti in automatico; all'utente spetta l'inserimento dei dati descrittivi quali anno di installazione, codice catastale e potenza.
| Servizio | Maschera di Compilazione |
|---|---|

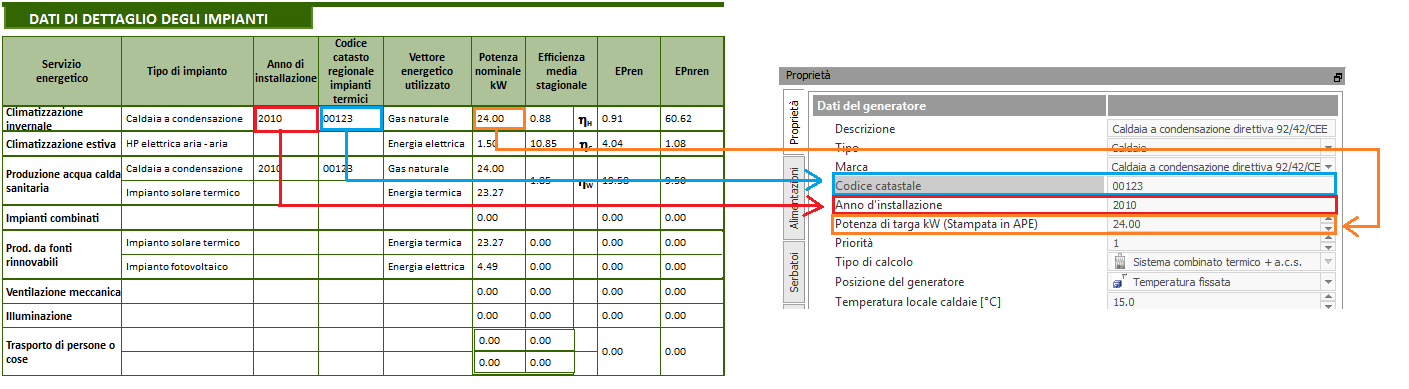

| Riscaldamento, raffrescamento, produzione ACS | Proprietà del Generatore nella scheda "Componenti" della centrale termica |

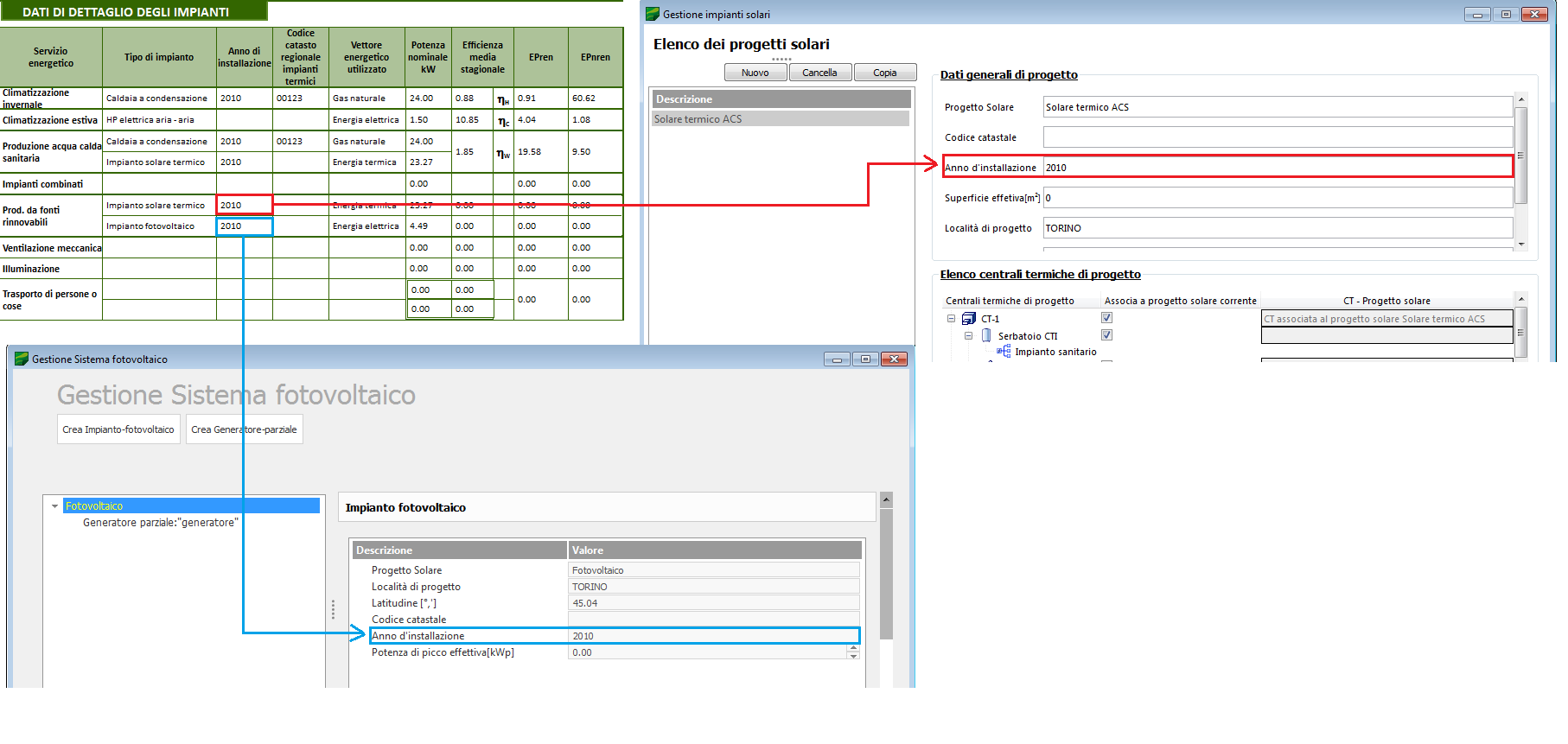

| Solare termico e solare fotovoltaico | Maschere di compilazione dei rispettivi impianti |

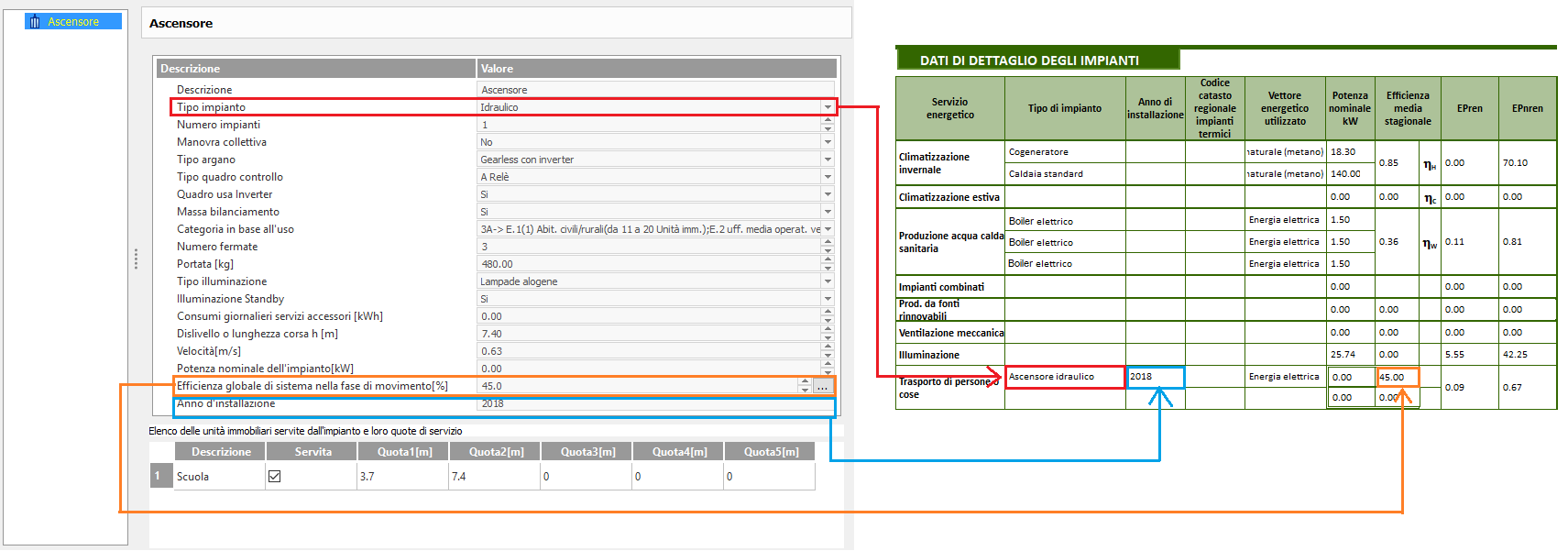

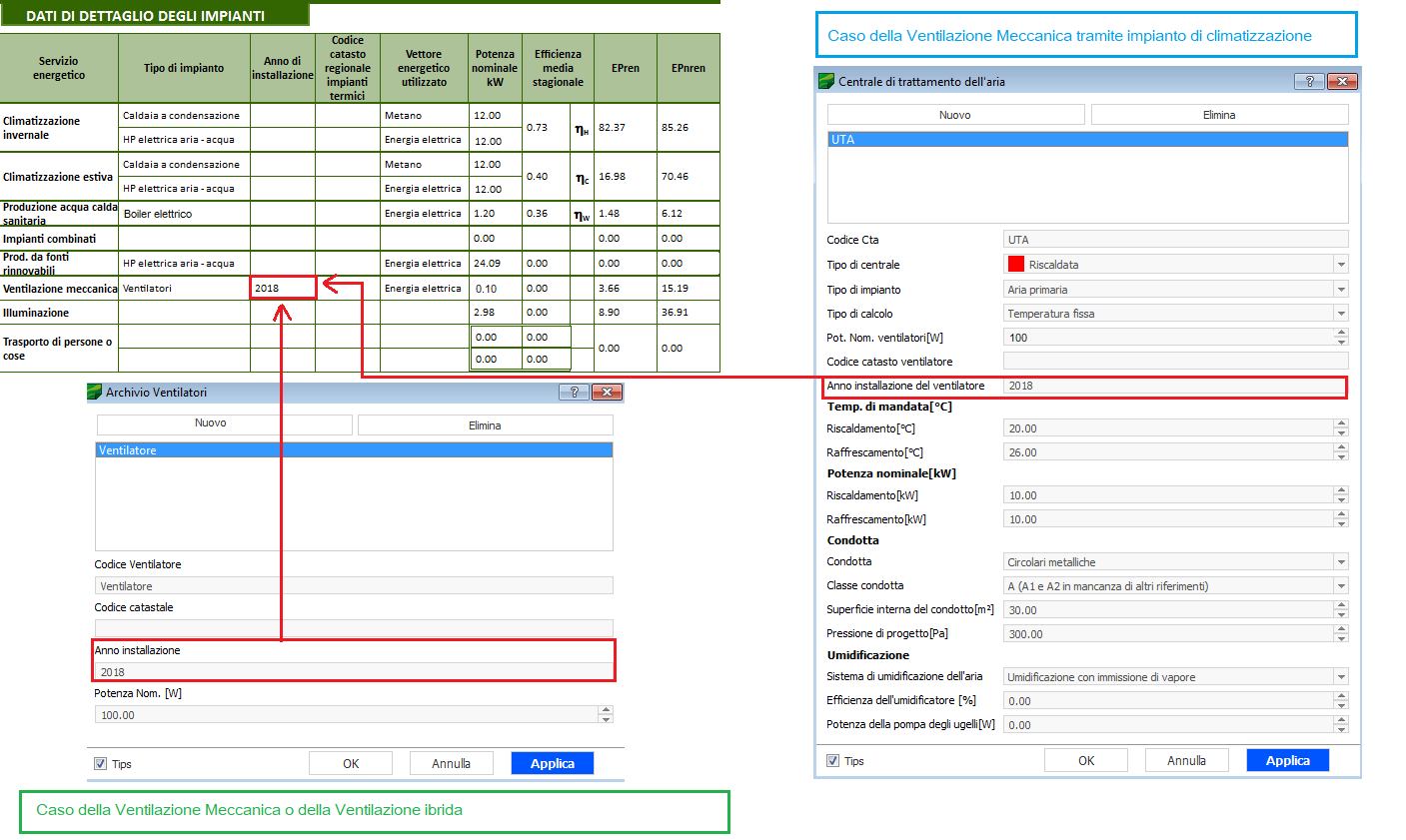

| Ventilazione Meccanica | Archivio Ventilatori o Archivio CTA |

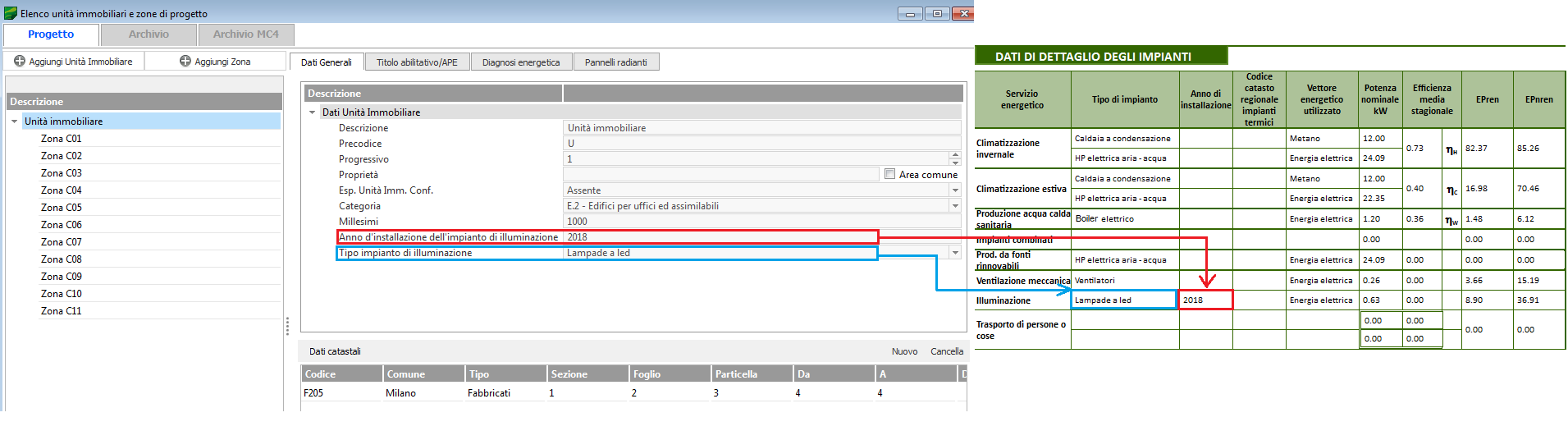

| Illuminazione | Scheda Dati Generali dell'unità immobiliare |
| Trasporto | Maschera di compilazione dei trasporti |
Raccomandazioni
La compilazione della sezione Raccomandazioni è obbligatoria. Il software esporta in tale sezione quanto compilato all'interno della scheda "Interventi migliorativi" della maschera di predisposizione al calcolo secondo motore CENED+2.0.
Informazioni sul Miglioramento della Prestazione Energetica
Il testo descrittivo di eventuali informazioni funzionali al miglioramento della prestazione energetica non deve superare i 255 caratteri.
