Calcolo CENED+2.0 - Elenco Unità Immobiliari e Zone di Progetto
Configurazione delle unità immobiliari e delle zone impiantistiche richiesta dal motore di calcolo CENED+2.0.

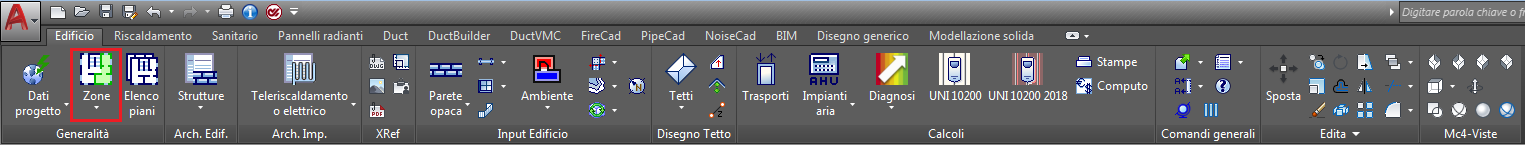

📂 Accesso
⚙️ Impostazioni Specifiche CENED+2.0
Categoria DPR 412/93

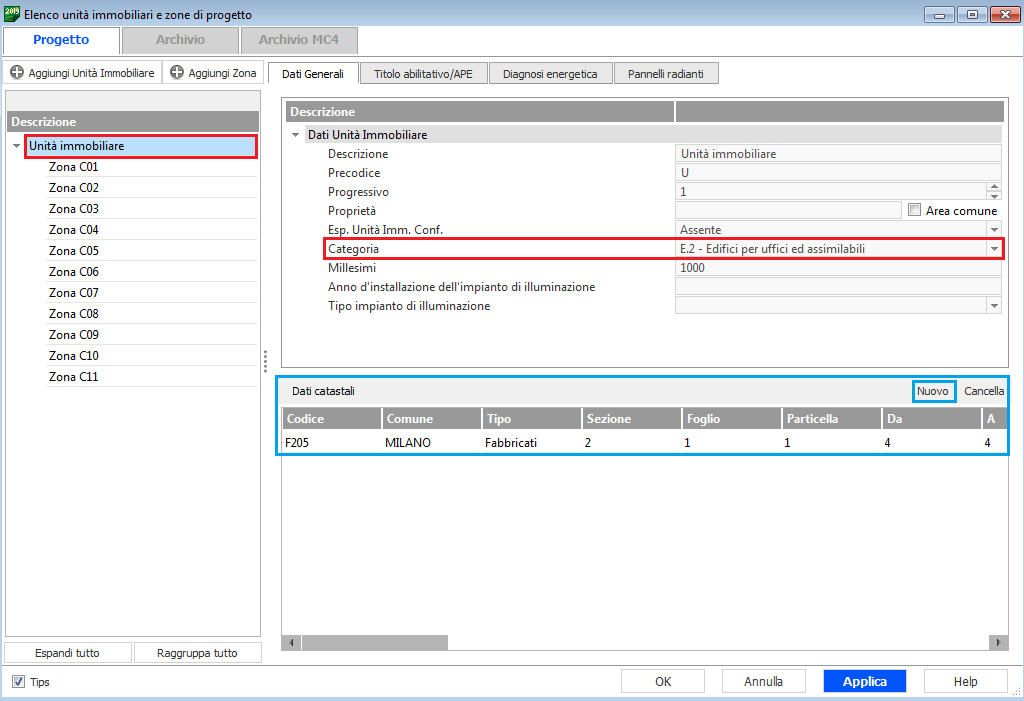

Nella scheda "Dati generali" dell'unità immobiliare, in corrispondenza della voce Categoria, occorre indicare la destinazione d'uso dell'immobile secondo la classificazione prevista dal D.P.R. 412/93. Essa equivale alla destinazione d'uso prevalente secondo la quale avverrà la classificazione energetica dell'immobile.
Nella sezione Dati catastali si potranno inserire i dati catastali dell'unità immobiliare; attraverso il pulsante contestuale "Nuovo" si attiva il record per l'inserimento dei dati.
Dati Aggiuntivi per l'Unità Immobiliare

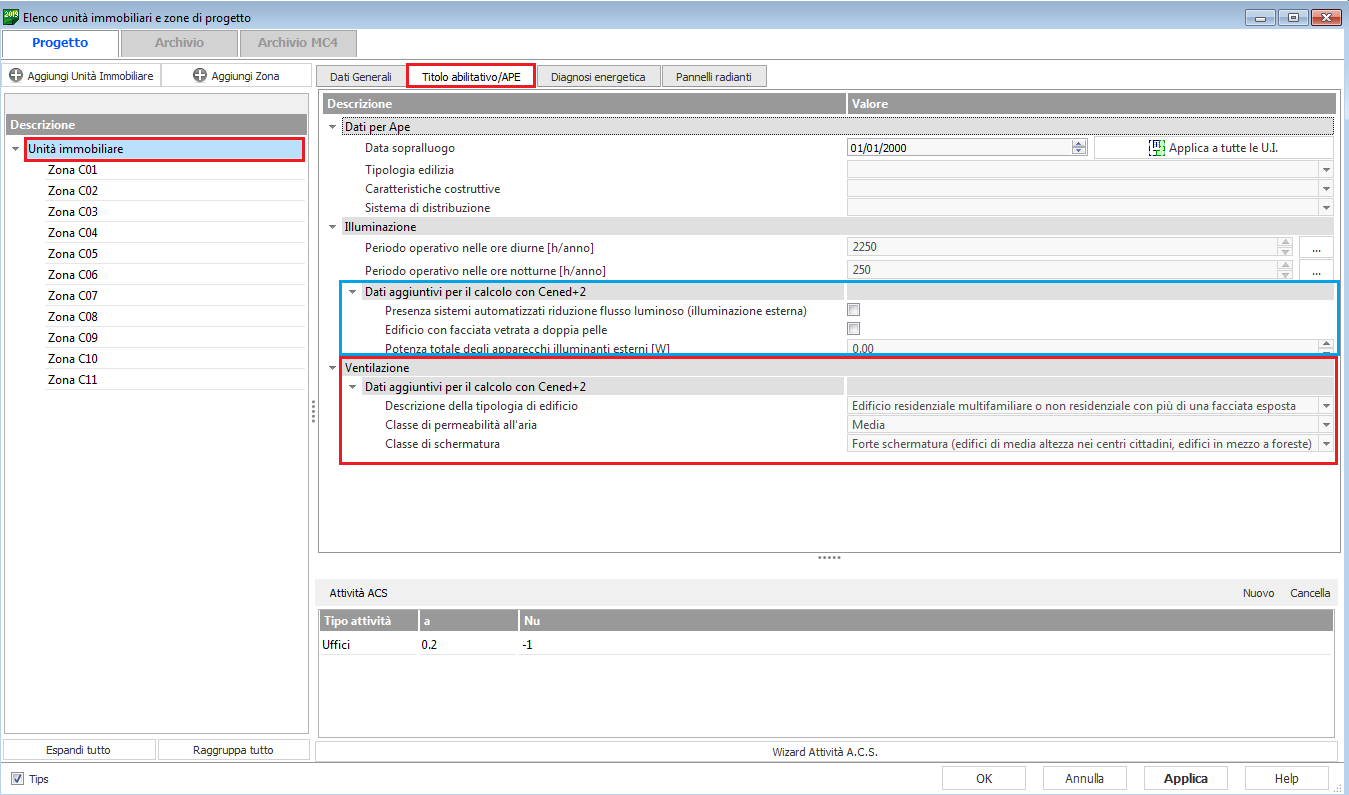

In presenza di ventilazione meccanica, ibrida o mediante UTA, nella scheda "Titolo abilitativo/APE" dell'unità immobiliare occorre indicare la tipologia di edificio, la classe di permeabilità all'aria e la classe di schermatura.
Per gli edifici di tipo non residenziale, ai fini della caratterizzazione dell'impianto esterno di Illuminazione, è richiesta l'indicazione di:
- presenza o meno di sistemi automatizzati per la riduzione del flusso luminoso;
- presenza o meno di facciata vetrata a doppia pelle;
- potenza totale degli apparecchi illuminanti esterni [W].
Categoria per le Singole Zone Impiantistiche

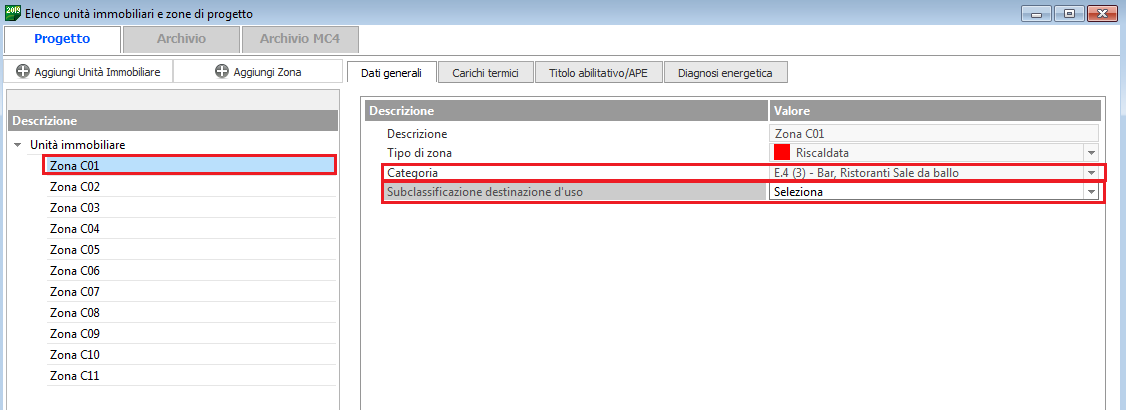

L'indicazione della categoria d'uso è prevista anche per le singole zone appartenenti a una data unità immobiliare. Per le seguenti categorie, che raggruppano più destinazioni d'uso, è inoltre prevista l'indicazione della subclassificazione:
- E.1(1) - Abitazioni adibite a residenza con carattere continuativo
- E.1(2) - Abitazioni adibite a residenza con occupazione saltuaria
- E.4(2) - Mostre, Biblioteche, Musei, Luoghi di culto
- E.4(3) - Bar, Ristoranti, Sale da ballo
Categoria per le Zone Non Climatizzate

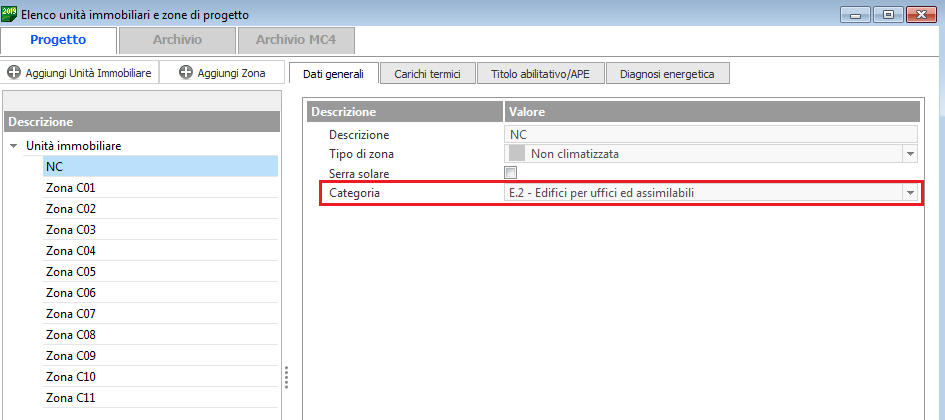

Risulta necessario indicare la destinazione d'uso secondo D.P.R. 412/93 anche per le zone non climatizzate; è possibile indicare una categoria differente da quella assegnata all'unità immobiliare di appartenenza.
Nell'ambito di una stessa unità immobiliare, non è ammessa la compresenza di zone non climatizzate definite in maniera analitica (UNI EN ISO 13789) e di zone non climatizzate definite in maniera forfettaria (prospetto 7 della UNI/TS 11300.1-2014).
La scelta tra i due metodi è possibile solo se nei Dati di progetto, alla voce Tipo di calcolo, si è optato per il metodo A2 (Standard rating) e si esegue all'interno della scheda "Titolo abilitativo / APE - Dati di calcolo", in corrispondenza della voce "Metodo di calcolo degli ambienti non climatizzati".

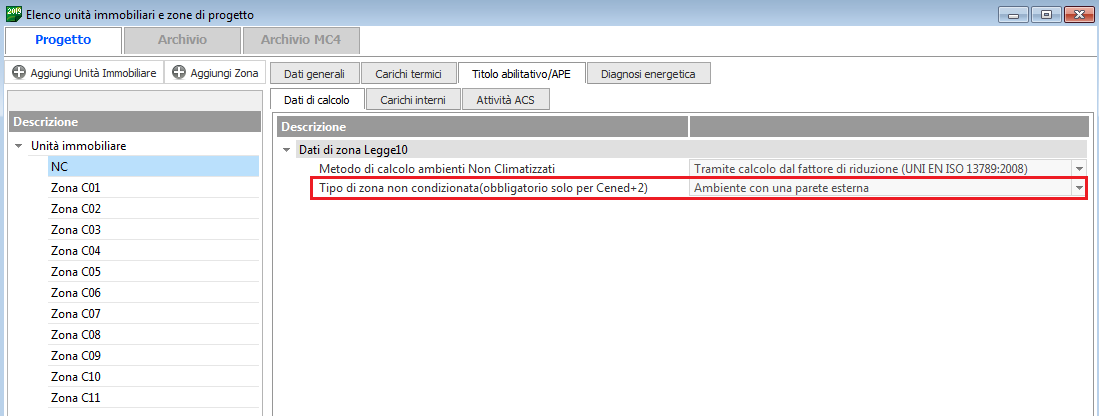

Il campo "Tipo di zona non condizionata" è attivo e dev'essere valorizzato sia in caso di metodo forfettario che analitico.
Dati per ACS
Il calcolo del recupero termico dai reflui delle docce influenza direttamente il valore di fabbisogno di energia utile per la produzione di ACS. A tal fine è richiesto l'input dei seguenti dati:
- Numero di erogatori doccia con sistema di recupero (nd,rec): numero di docce dotate di sistema di recupero del calore dai reflui di scarico complessivamente presenti nell'unità immobiliare.
- Numero di erogatori doccia senza sistema di recupero (nd,norec): numero di docce prive di sistema di recupero del calore dai reflui di scarico complessivamente presenti nell'unità immobiliare. Tale dato concorre al calcolo del fabbisogno solo se nell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.
- Numero di erogatori vasca (nv): numero di erogatori vasca da bagno presenti complessivamente nell'unità immobiliare. Tale dato concorre al calcolo del fabbisogno solo se nell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.
- Efficienza media annuale dello scambiatore del sistema di recupero del calore (0..1]: valore di efficienza dello scambiatore di calore del sistema di recupero termico dai reflui delle docce dichiarato dal produttore. In assenza di dato dichiarato si può mantenere il valore di default (0,3), corrispondente a quello suggerito dalla norma. Tale dato concorre al calcolo del fabbisogno solo se nell'unità immobiliare è presente almeno un erogatore doccia dotato di sistema di recupero del calore.
Tipologia di Ventilazione nel Periodo Non Soggetto a Climatizzazione
Nella scheda "Titolo abilitativo/APE - Dati di calcolo" occorre specificare la tipologia di ventilazione nel periodo non soggetto a climatizzazione.
Per un edificio non residenziale, nel caso di ventilazione naturale, il periodo di non occupazione potrebbe essere gestito da un sistema di ventilazione meccanica controllata (es: sistema ibrido). Nel caso di ventilazione meccanica o ibrida, la ventilazione nel periodo non soggetto a climatizzazione può consistere nella ventilazione naturale; nel caso di ventilazione mediante UTA, può coincidere con la ventilazione meccanica controllata o con la ventilazione naturale.
Tipologia di Regolazione per la Ventilazione Meccanica

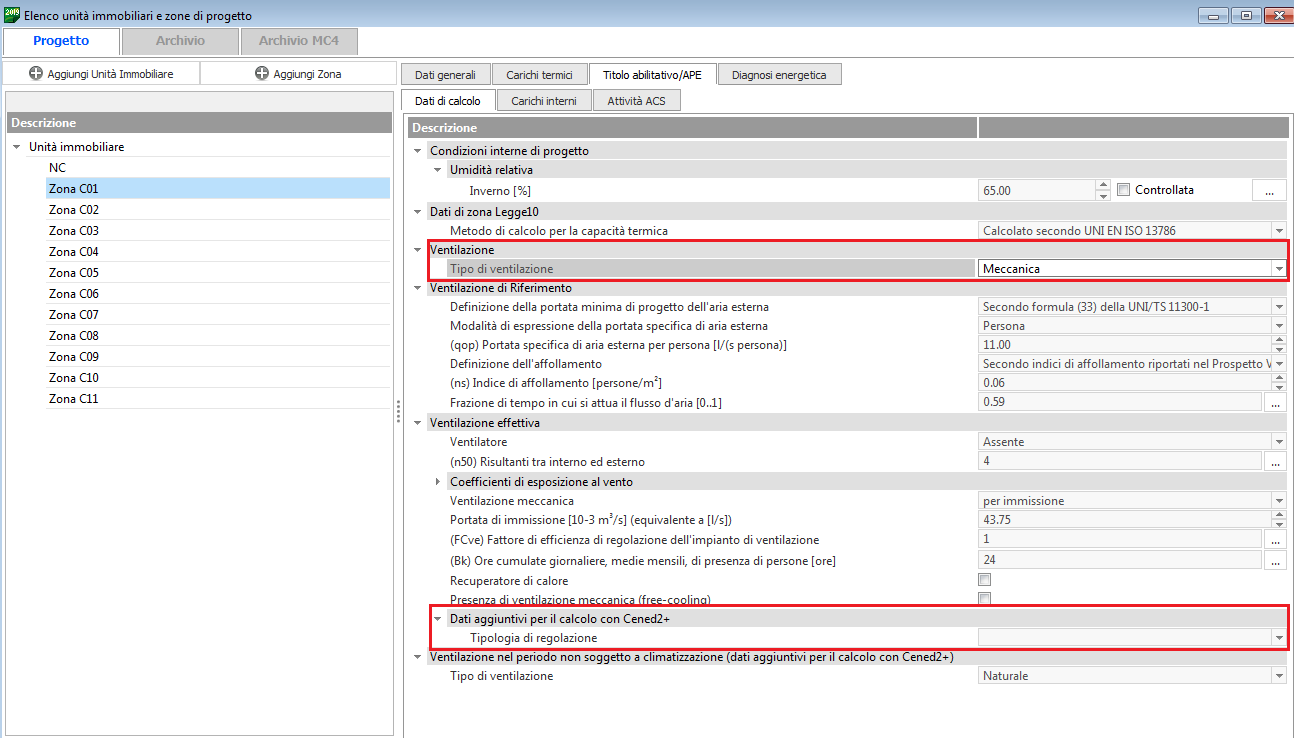

Le due tipologie di ventilazione meccanica richiedono l'ulteriore definizione della tipologia di regolazione dell'impianto.

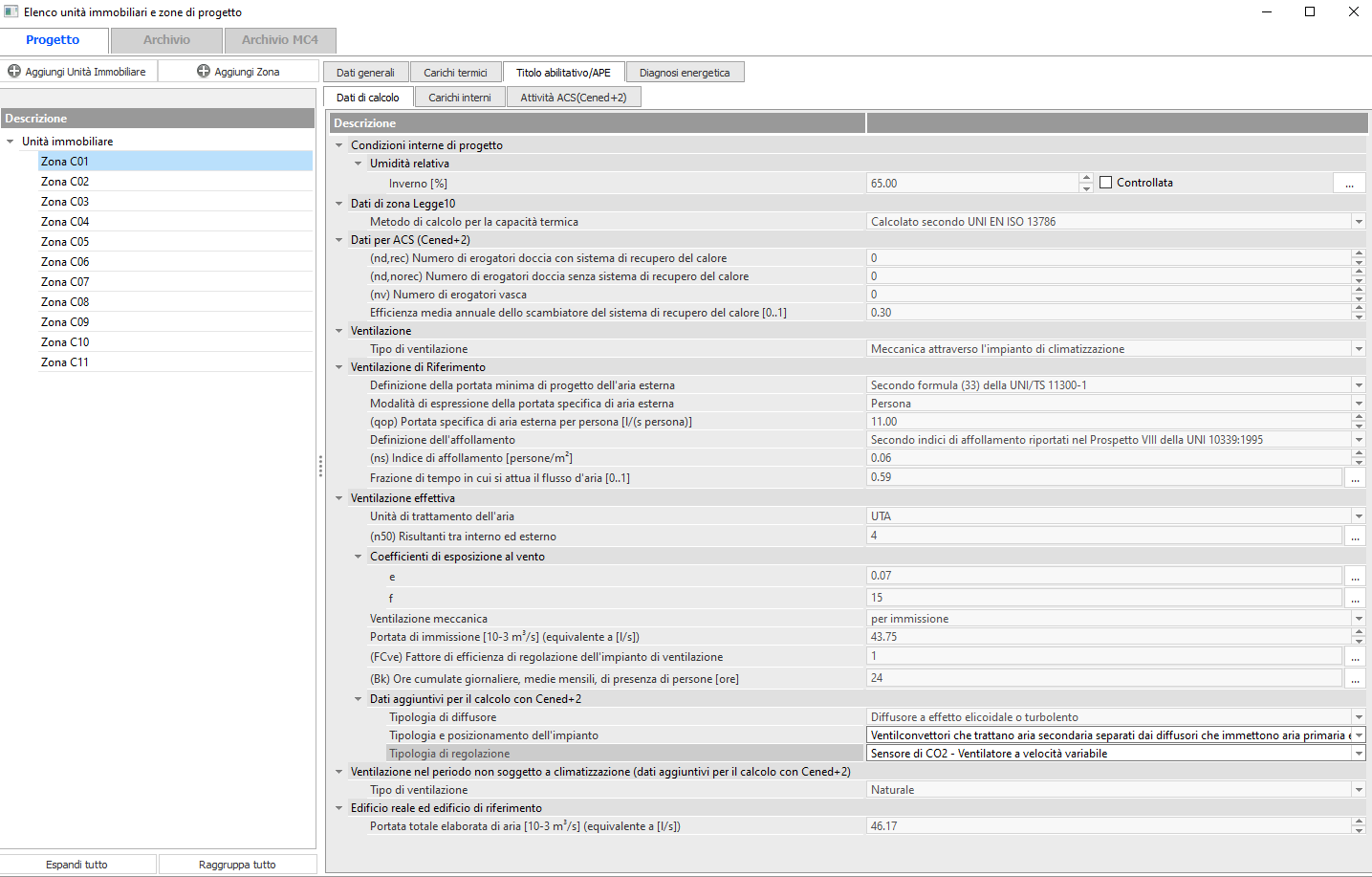

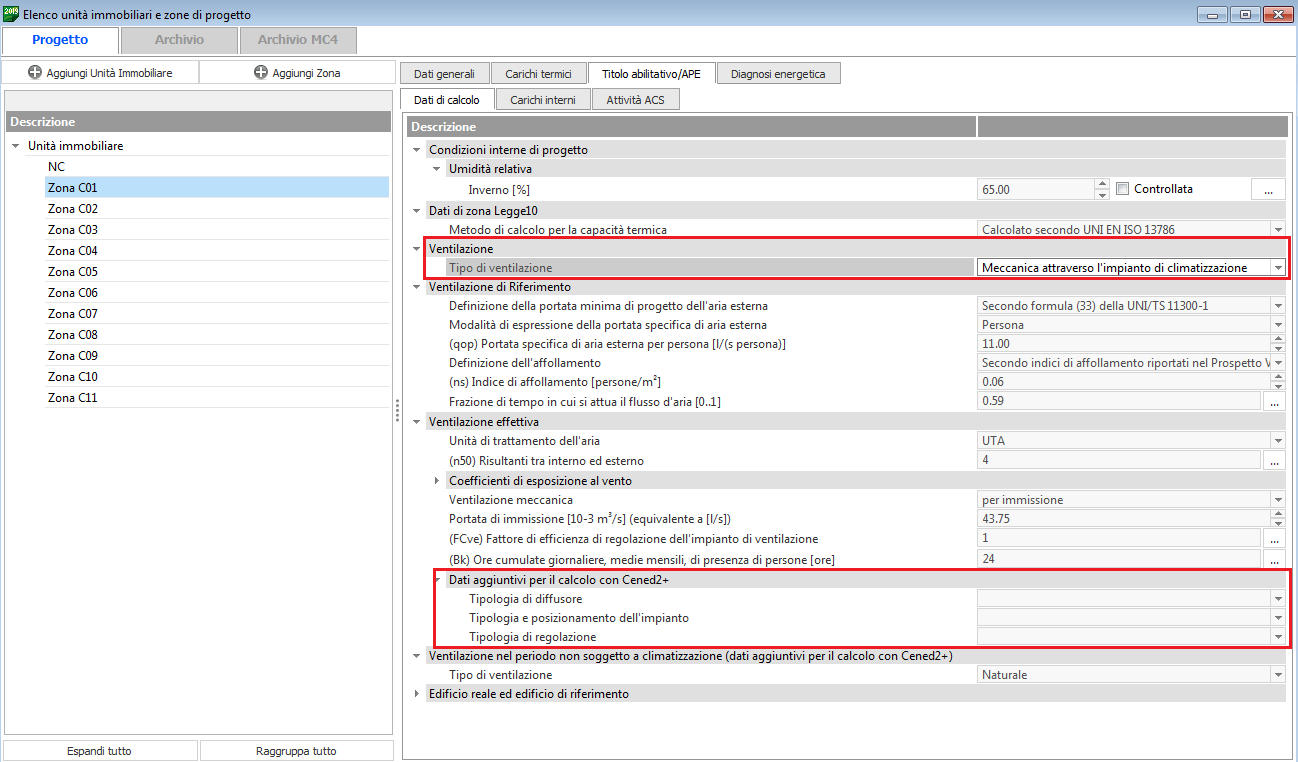

La ventilazione meccanica attraverso UTA richiede la definizione della tipologia di regolazione, della tipologia di diffusore e della tipologia e posizionamento dell'impianto.
Tipo di Attività ACS
Per ciascuna zona impiantistica, oltre che per l'unità immobiliare di appartenenza, occorre definire la tipologia di attività per la produzione dell'acqua calda sanitaria.

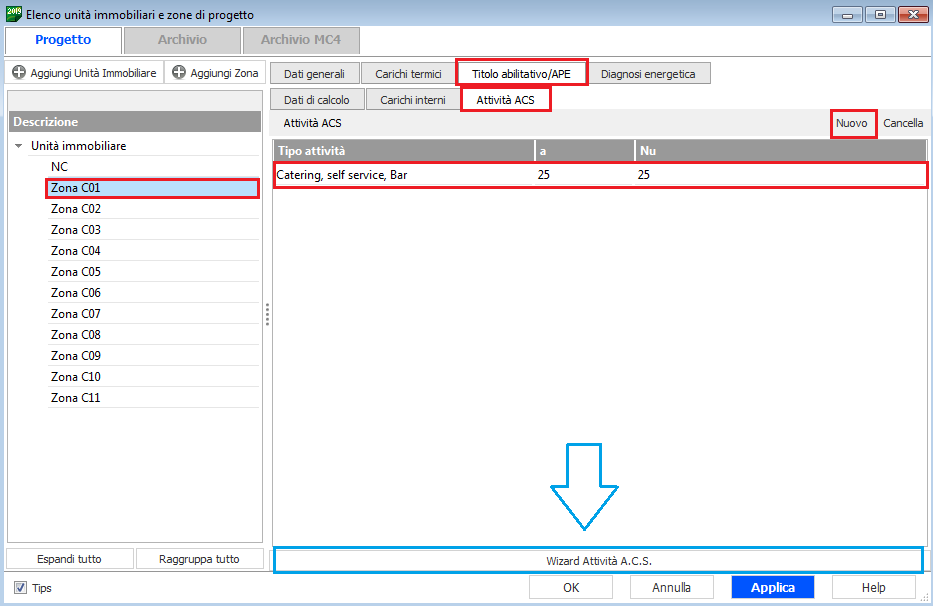

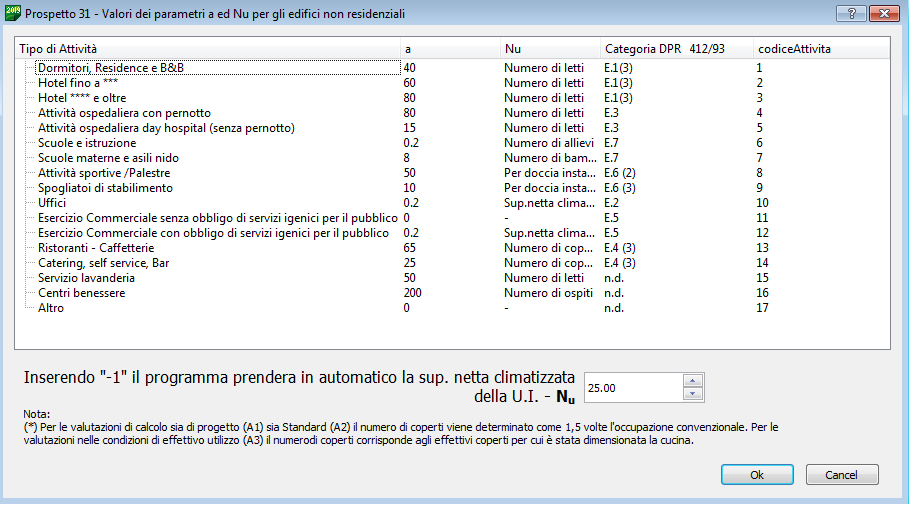

Per inserire una nuova attività si clicca sul pulsante Nuovo che inserisce un record di inserimento dati; per modificare il tipo di attività occorre cliccare sul pulsante Wizard Attività ACS, che attiva il menù contestuale riproducente il prospetto 31 della UNI/TS 11300-2:2014.
📋 Attività ACS per Categoria DPR 412/93
Per ciascuna destinazione d'uso, le attività ACS compatibili (assegnabili alle zone impiantistiche dell'unità immobiliare):
| Categoria | Attività ACS compatibili | Nu |
|---|---|---|
| E.1(3) - Alberghi, pensioni, etc. | Dormitori, Residence e Bed&Breakfast | Numero di letti |
| Hotel fino a *** | Numero di letti | |
| Hotel **** e oltre | Numero di letti | |
| Servizio lavanderia | Numero di letti | |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.2 - Edifici per uffici ed assimilabili | Uffici | m² di superficie utile |
| Servizio lavanderia | Numero di letti | |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.3 - Ospedali, Cliniche, Case di cura ed assimilabili | Attività ospedaliera con pernottamento | Numero di letti |
| Attività ospedaliera day hospital senza pernottamento | Numero di letti | |
| Servizio lavanderia | Numero di letti | |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.4(1) - Cinema, Teatri, Sale per congressi | Servizio lavanderia | Numero di letti |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.4(2) - Mostre, Biblioteche, Musei, Luoghi di culto | Servizio lavanderia | Numero di letti |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.4(3) - Bar, Ristoranti, Sale da ballo | Ristoranti, caffetterie | Numero di coperti |
| Catering, Self service, Bar | Numero di coperti | |
| Servizio lavanderia | Numero di letti | |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.5 - Edifici adibiti ad attività commerciali ed assimilabili | Esercizio commerciale senza obbligo di servizi igienici per il pubblico | 0 |
| Esercizio commerciale con obbligo di servizi igienici per il pubblico | m² di superficie utile | |
| Servizio lavanderia | Numero di letti | |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.6(1) - Piscine, Saune ed assimilabili | Servizio lavanderia | Numero di letti |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.6(2) - Palestre ed assimilabili | Attività sportive, Palestre | Numero di docce |
| Servizio lavanderia | Numero di letti | |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.6(3) - Servizi di supporto alle attività sportive | Spogliatoi di stabilimento | Numero di docce |
| Servizio lavanderia | Numero di letti | |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.7 - Edifici adibiti ad attività scolastiche a tutti i livelli ed assimilabili | Scuole e istruzione | Numero di allievi |
| Scuole materne ed asili nido | Numero di bambini | |
| Servizio lavanderia | Numero di letti | |
| Centro benessere | Numero di ospiti | |
| Altro | ||
| E.8 - Edifici adibiti ad attività artigianali ed industriali ed assimilabili | Servizio lavanderia | Numero di letti |
| Centro benessere | Numero di ospiti | |
| Altro |
