Inserimento dei Giunti Acustici (NoiseCad)
Comando per l'inserimento manuale o automatico dei giunti acustici nel progetto, con gestione della visualizzazione e delle caratteristiche tecniche secondo la norma UNI EN 12354-1.
📌 Dettagli Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DACBRIDGE |
| Finalità | Inserisce i giunti acustici nel progetto corrente |
🛠 Modalità di Inserimento
L'inserimento dei giunti acustici può avvenire mediante due modalità: manuale o automatica.
Modalità manuale: richiamando il comando posizionato all'interno della scheda NoiseCad della Barra degli strumenti di Mc4Suite. Il comando indurrà la comparsa, all'interno della barra laterale Comandi, delle caratteristiche dei giunti; al loro interno si potrà specificare sia il giunto da applicare tra parete e pavimento sia quello tra parete e soffitto.

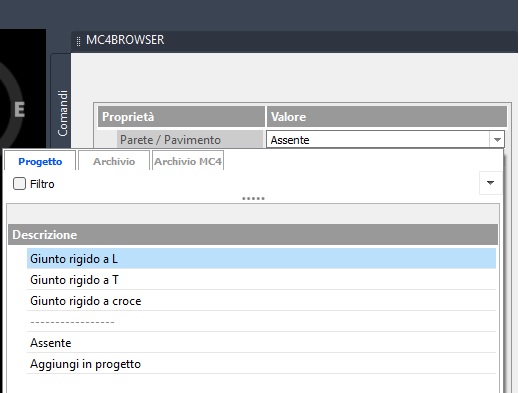

Ricorrendo al menù a tendina in corrispondenza della voce del giunto e all'opzione Aggiungi in progetto si accederà all'archivio Giunti Acustici. Effettuata la scelta si andrà a selezionare la struttura sulla quale applicare il giunto.
L'archivio Giunti Acustici non è personalizzabile: al suo interno sono previsti tutti e i soli giunti contemplati dalla normativa.
Modalità automatica: il programma provvederà, dopo il lancio dei calcoli acustici, ad inserire i ponti acustici selezionati nella maschera Ponti acustici per estrazione di progetto, richiamabile mediante il comando
presente nella scheda NoiseCad.
👁 Visualizzazione

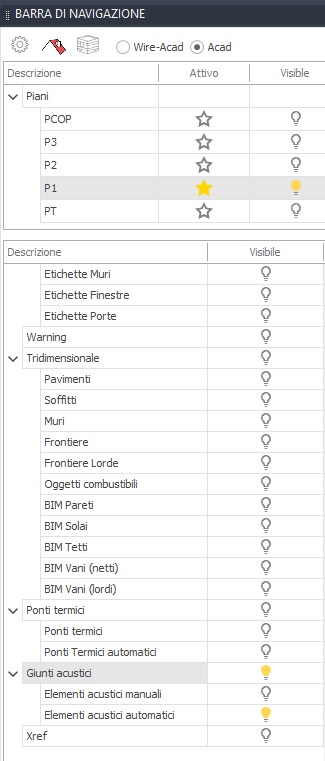

La visualizzazione dei giunti acustici può essere gestita all'interno del menù Progetti correnti. Tramite i checkbox posti accanto alle voci Elementi acustici manuali ed Elementi acustici automatici si potrà attivare/disattivare la visualizzazione rispettivamente dei giunti inseriti manualmente e di quelli inseriti automaticamente.

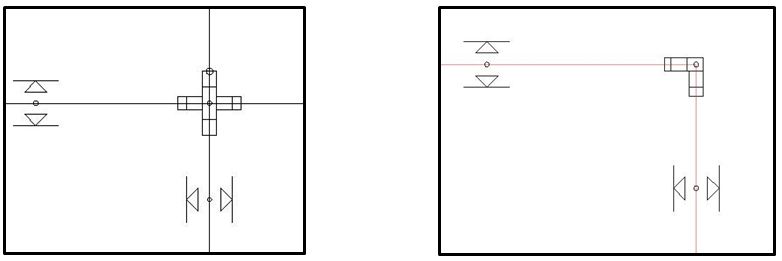

I giunti acustici automatici e manuali sono contraddistinti da una diversa simbologia grafica: i giunti acustici automatici sono contraddistinti da un simbolo quadrato mentre quelli manuali sono contraddistinti da un simbolo circolare.

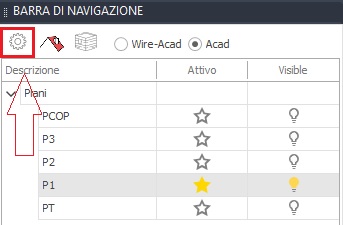

È possibile attivare una diversa rappresentazione grafica dei giunti cliccando sull'icona indicata sotto:

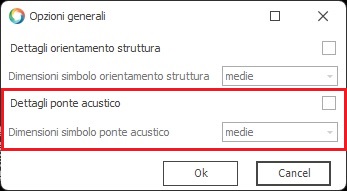

Nella maschera di scelta della modalità di visualizzazione, ponendo il segno di spunta nel checkbox Dettagli ponte acustico, verrà modificata la rappresentazione grafica del giunto. Si potrà scegliere la dimensione di visualizzazione nel campo Dimensioni simbolo ponte acustico tra tre opzioni: piccole (default), medie, grandi.
📊 Calcolo dell'Indice di Riduzione delle Vibrazioni
La presenza del giunto acustico viene stimata in termini di Indice di riduzione delle vibrazioni ai giunti Kij secondo quanto prescritto dall'appendice E della norma UNI EN 12354-1. Le relazioni per Kij sono espresse in termini della grandezza M definita come:
dove:
- m'i è la massa per unità di area dell'elemento i nel percorso di trasmissione ij, in [kg/m²]
- m'|i è la massa per unità di area dell'altro elemento (perpendicolare) che costituisce il giunto, in [kg/m²]
Se i valori dipendono dalla frequenza, nel modello semplificato viene adottato quello corrispondente a 500 Hz. Se il valore è inferiore rispetto ad un valore minimo Kij,min definito come:
dove:
- Lf è la lunghezza di accoppiamento comune del giunto tra gli elementi strutturali coinvolti [m]
- L0 è la lunghezza di riferimento (= 1 m)
- Si e Sj sono le aree degli elementi accoppiati dal giunto [m²]
📌 Dati Estesi del Giunto

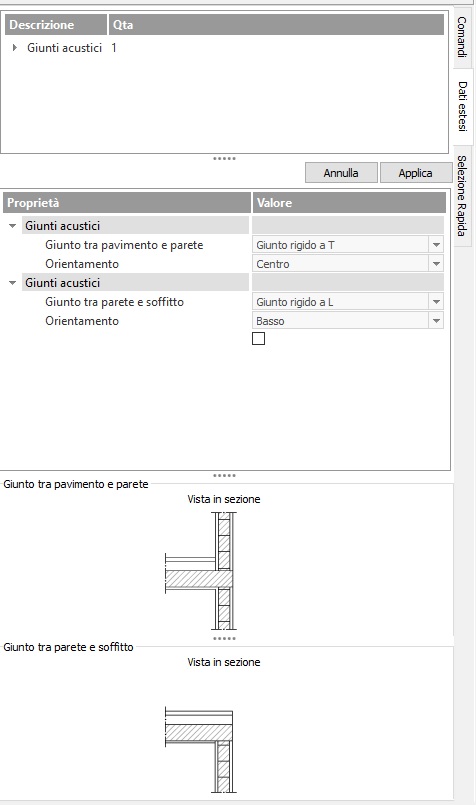

Una volta inserito un giunto acustico, selezionandolo con il tasto sinistro del mouse se ne potranno visualizzare le relative proprietà all'interno dei Dati estesi del giunto stesso.
La voce Orientamento consente di definire la posizione reciproca dell'innesto della parete rispetto al pavimento od al soffitto:
| Orientamento | Applicazione |
|---|---|
| Alto | Vista in sezione di un giunto parete-soffitto (la "T" va dal soffitto alla parete) |
| Basso | Giunto parete-pavimento (la "T" è rovesciata, va dal pavimento alla parete) |
| Centro | Intersezione tra parete e solaio interpiano, e giunti a "Croce" |
| Non trovato | Giunti ad L tra pareti (non è necessario definire un orientamento convenzionale) |
