Strutture - Dati Acustici (NoiseCad)
La scheda Dati Generali dell'Archivio Strutture in contesto NoiseCad descrive i campi rilevanti per le verifiche acustiche, incluse la tipologia costruttiva e la creazione di nuove strutture.

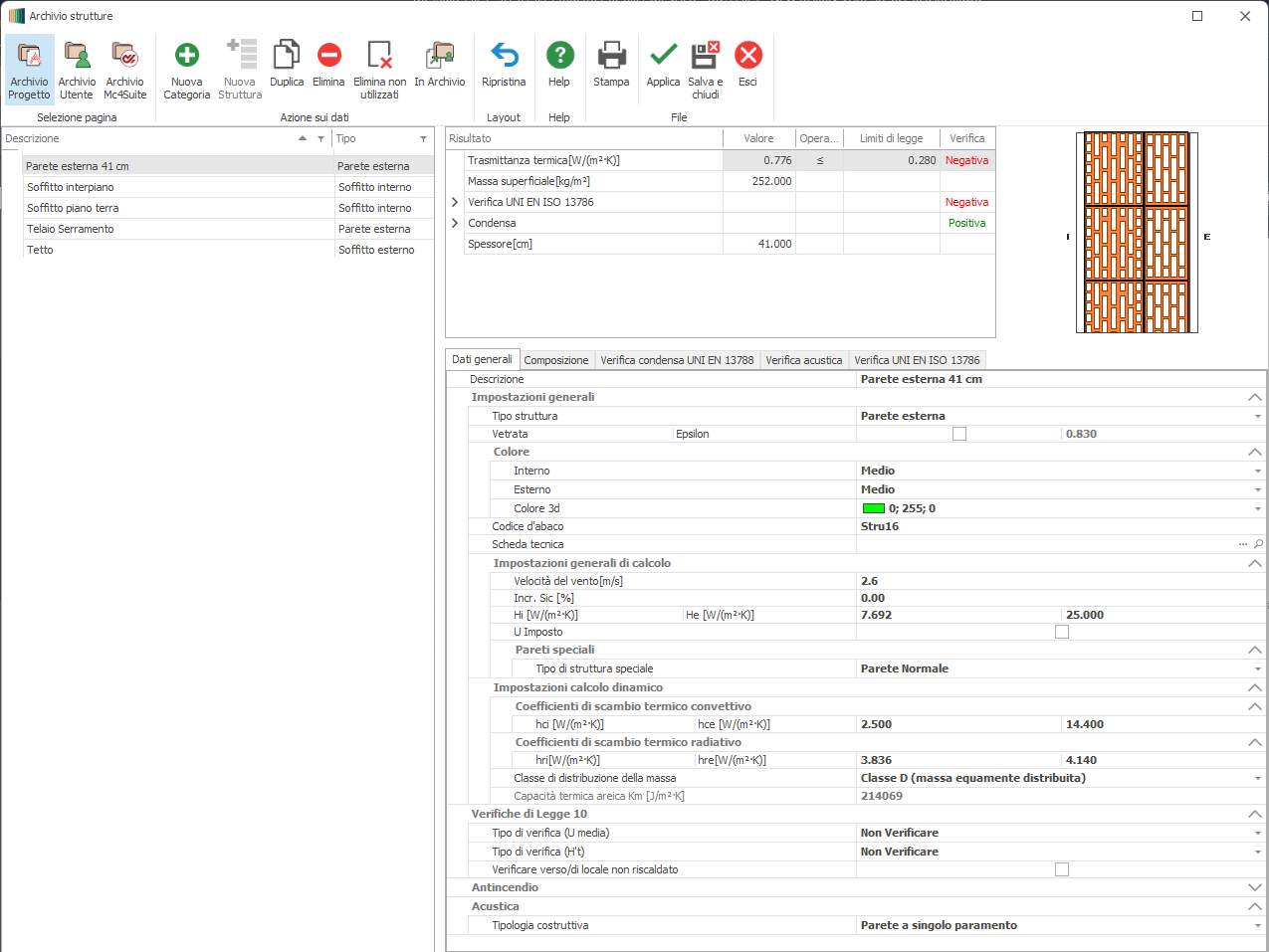

🛠 Interfaccia
Nel seguito si descrivono i soli campi coinvolti nell'ambito delle verifiche acustiche.
📋 Campi
| Campo | Descrizione |
|---|---|
| Descrizione | In fase di inserimento di una nuova stratigrafia, permette l'inserimento della denominazione desiderata in luogo di quella provvisoria assegnata dal software. Corrisponde alla descrizione con cui l'elemento viene identificato nell'elenco delle pareti di progetto. |
| Codice d'abaco | Codice con il quale il programma contraddistingue la struttura in esame, riportato nell'etichetta delle pareti. |
| Scheda Tecnica | Permette di associare un file PDF contenente la descrizione della parete. Il file deve essere posizionato nella cartella C:\ProgramData\Mc4Software\Mc4Suite 202X\full\databases\AssociateFile. |
| Colore 3D | Permette di scegliere il colore con cui la struttura sarà visualizzata nei disegni. Non ha influenza sui calcoli. |
| Tipologia Costruttiva | La scelta operata in questa maschera influenza l'assetto della scheda Composizione in cui si delinea la successione degli strati. |
📌 Tipologia Costruttiva
Per le pareti verticali:
| Tipologia | Descrizione |
|---|---|
| Parete a singolo paramento | Struttura costituita da un singolo tavolato. |
| Parete a doppio paramento | Struttura costituita da due tavolati separati da un'intercapedine; l'intercapedine può consistere in uno strato d'aria, in un materiale fibroso (poroso) o dalla combinazione di entrambi. |
Per le strutture orizzontali (pavimenti o solai interpiano):
| Tipologia | Descrizione |
|---|---|
| Solaio monolitico | Struttura priva di strato resiliente anticalpestio. |
| Solaio con pavimento galleggiante | Struttura con uno strato di tappetino anticalpestio che desolidarizza il massetto rispetto alla soletta; la stratigrafia risulta suddivisa in tre sezioni: Massetto, Resiliente, Soletta. |
Per le strutture vetrate:
| Tipologia | Descrizione |
|---|---|
| Vetro singolo | Struttura costituita da una singola lastra vetrata. |
| Vetrocamera | Struttura costituita da due lastre vetrate separate da intercapedine. |
| Vetrata | Se la struttura verticale è un vetro, occorre contrassegnarla tramite questa opzione. |
🔧 Creazione di una Nuova Struttura

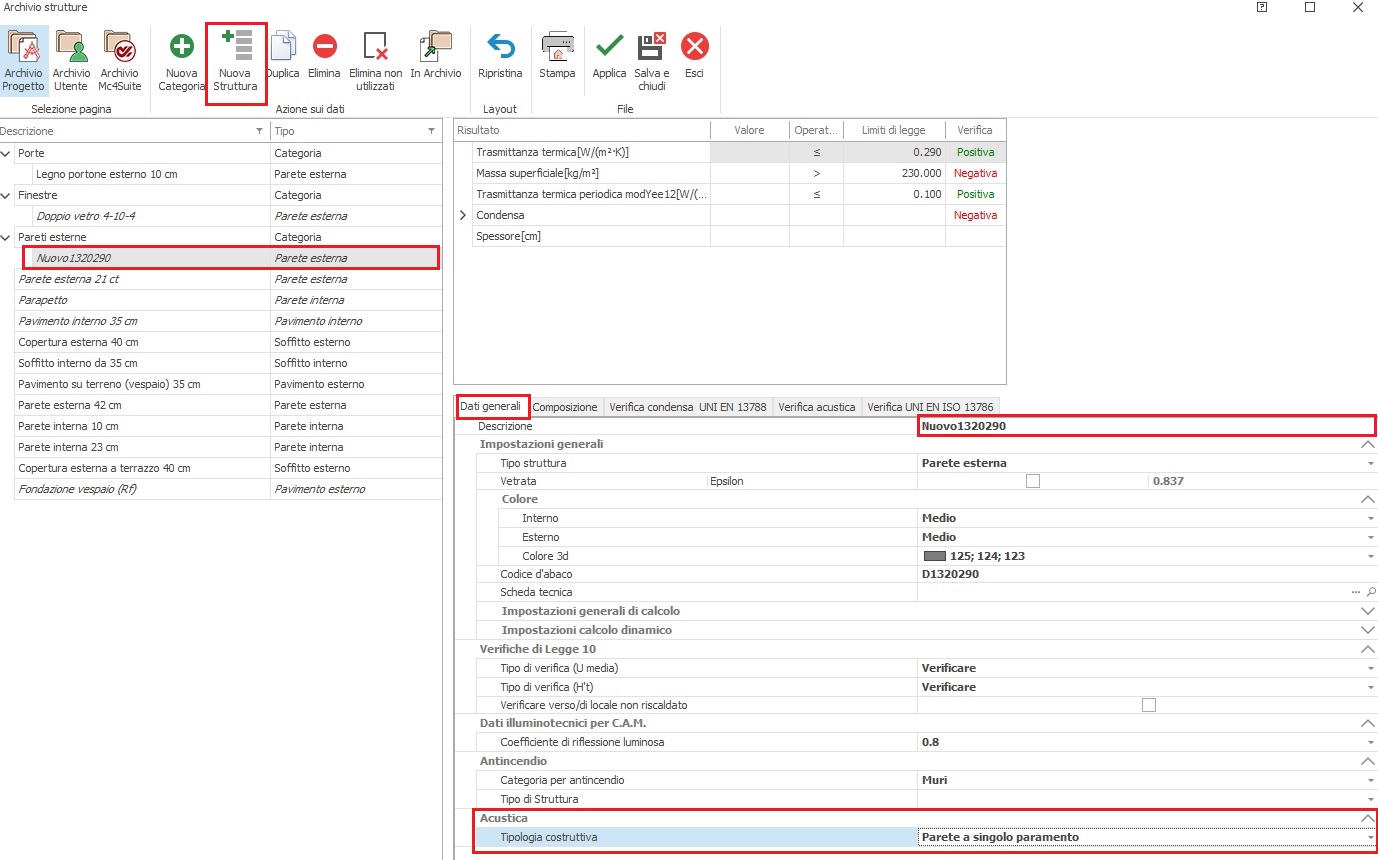

La creazione di una nuova struttura avviene cliccando sul tasto Nuovo posto nella colonna di sinistra dell'Elenco Pareti.
In automatico verrà aggiunta una nuova voce all'elenco delle strutture di progetto contrassegnata da una descrizione alfanumerica applicata in automatico.
Nella scheda Dati generali, oltre a modificare la descrizione del nuovo elemento, si potrà definire la tipologia costruttiva. A questo punto si potrà passare alla scheda Composizione e procedere alla creazione della stratigrafia: nell'archivio materiali si rintracceranno gli strati costitutivi, individuandoli nella corrispondente categoria.
Rintracciato l'elemento, lo si potrà trascinare dalla sezione Progetto o Archivio verso l'area centrale di Composizione. Un elemento trascinato direttamente dalla sezione Archivio verrà automaticamente incorporato nella sezione Progetto sotto la categoria di appartenenza. Inseriti gli strati occorrerà indicare, in corrispondenza della colonna S.[cm], il valore dello spessore per i materiali a spessore variabile.
