Strutture - Composizione Acustica
La scheda Composizione in contesto acustico (NoiseCad) consente di definire la stratigrafia delle strutture verticali e orizzontali tenendo conto delle specifiche tipologie costruttive rilevanti per il calcolo dell'isolamento acustico.
📌 Tipologie Costruttive
Il programma distingue le strutture verticali opache in:
- Parete a singolo paramento: qualora sia composta da più strati dello stesso materiale o di materiali diversi connessi tra loro rigidamente (senza alcuna intercapedine).
- Parete a doppio paramento: composta da due tavolati separati da intercapedine, ovvero una cavità riempita d'aria o materiale non rigido con proprietà fonoassorbenti. L'intercapedine può essere vuota (aria) o riempita di un materiale caratterizzato da parametri fisico-acustici diversi da quelli delle partizioni (in particolar modo dalla resistenza specifica al flusso d'aria Rs [Pa·s/m]).
Questa differenziazione ha influenza sul calcolo dei requisiti acustici passivi; pertanto in corrispondenza della voce Tipologia costruttiva della schermata Dati Generali occorrerà specificare se la parete è a singolo o doppio paramento.
Nel caso di un solaio/pavimento si distingue tra Solaio semplice e Solaio/Pavimento galleggiante (dotato di uno strato di materiale anticalpestio).
🏗 Pareti Verticali
Parete a singolo paramento
Nel caso di parete a singolo paramento, la struttura verticale risulta suddivisa in tre porzioni:
- Controparete 1 (I), Parete, Controparete 2 (E) per una parete interna
- Controparete interna (I), Parete, Controparete esterna (E) per una parete esterna
| Parete interna - singolo paramento | Parete esterna - singolo paramento |
|---|---|
 |  |
Parete a doppio paramento
Nel caso di parete a doppio paramento, la struttura verticale risulta suddivisa in cinque porzioni:
- Controparete 1 (I), Parete 1, Intercapedine, Parete 2, Controparete 2 (E) per una parete interna
- Controparete interna (I), Parete 1, Intercapedine, Parete 2, Controparete esterna (E) per una parete esterna
| Parete interna - doppio paramento | Parete esterna - doppio paramento |
|---|---|
 |  |
📐 Indicazione dell'Orientamento del Divisorio
Nel caso di un divisorio interno in cui la controparete sia applicata solo su di un lato, o le contropareti applicate su entrambi i lati siano di tipologia diversa, l'identificazione di un "lato interno" e di un "lato esterno" deve essere indicata dall'utente mediante:

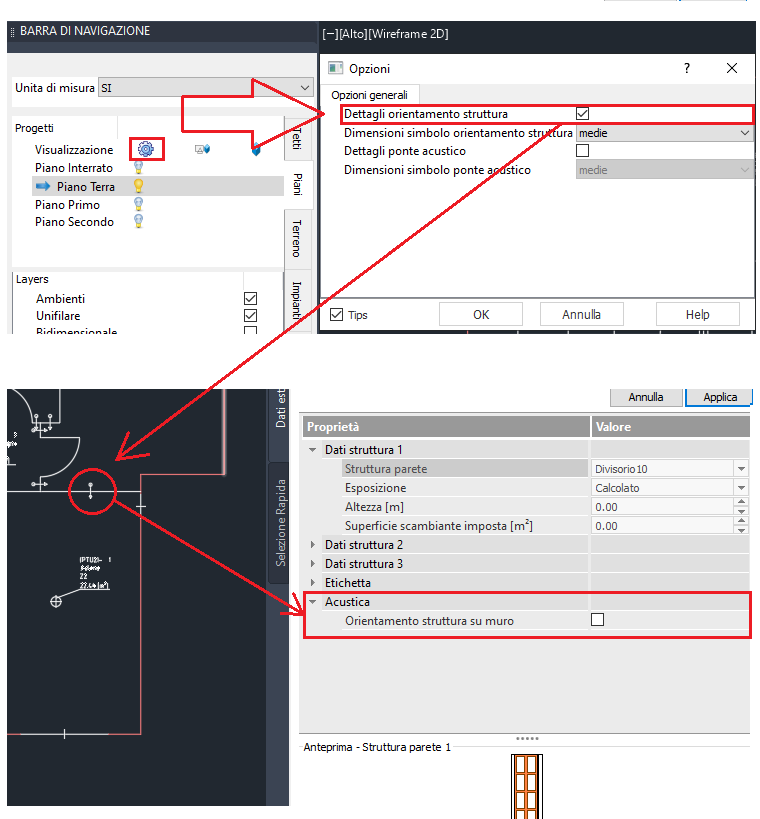

- L'attivazione della visualizzazione dei "Dettagli orientamento struttura" richiamabile nelle opzioni di visualizzazione della barra laterale "Barra di navigazione".
- L'indicazione dell'orientamento della struttura nell'ambito della scheda "Acustica" del pannello "Dati estesi" della parete.
L'orientamento del divisorio interno viene contrassegnato mediante il simbolo di una freccia: la base della freccia (identificata da un cerchietto) indica la Controparete 1 (o Controparete Interna), la punta della freccia indica la Controparete 2 o Controparete Esterna.
All'interno dei dati estesi della struttura, selezionando la voce "Orientamento struttura su muro", viene invertita la direzione di orientamento assegnata inizialmente dal software.
🪟 Pareti Vetrate

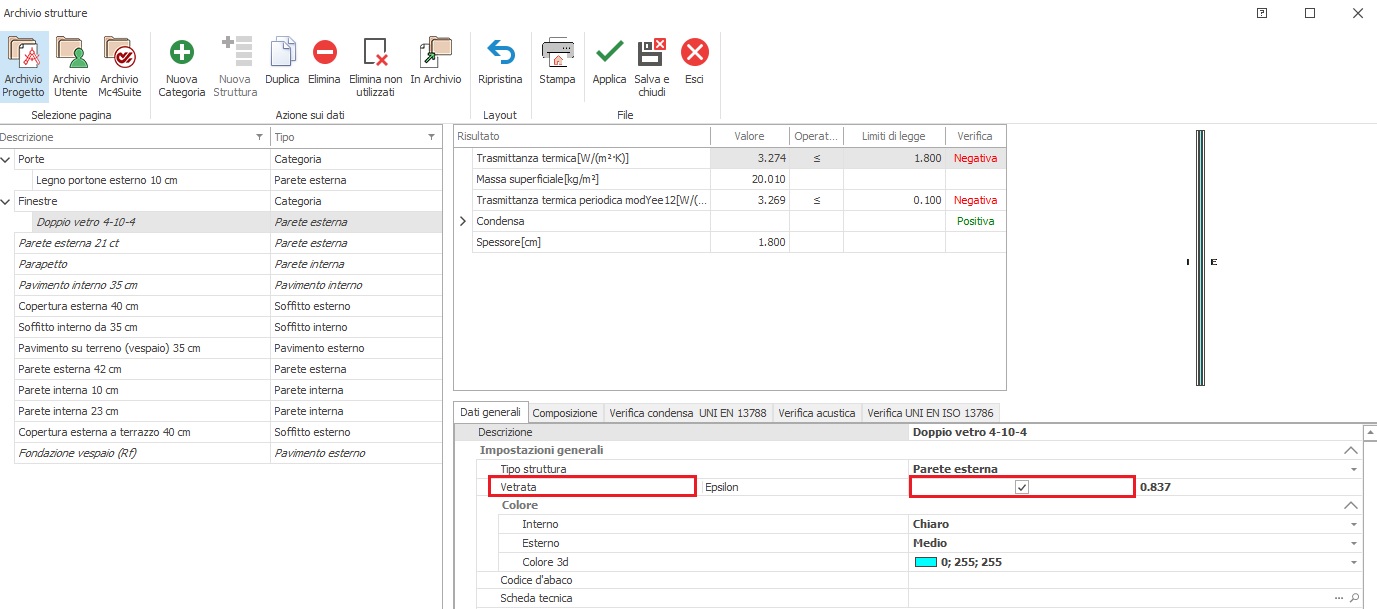

Per studiare il caso particolare di pareti vetrate occorre indicare tale tipologia nella maschera Dati generali, selezionando l'apposito check.

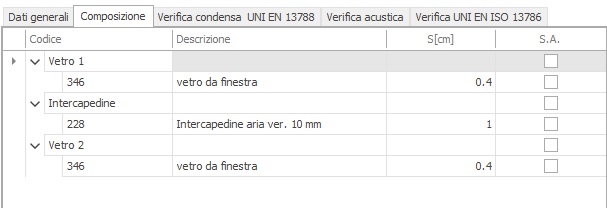

A seconda della tipologia costruttiva selezionata (Vetro singolo o Vetrocamera), la maschera Composizione cambierà impostazione similmente a quanto già osservato per le pareti opache.
La vetratura è costituita da uno o due vetri separati da un'intercapedine. Le prestazioni acustiche delle vetrate vengono riferite alla trasmissione sonora diretta attraverso il vetro; non tengono pertanto conto della trasmissione sonora attraverso il telaio o altri elementi.
La norma UNI EN ISO 12354-3 raccomanda di tenere conto dell'influenza del telaio quando il potere fonoisolante della vetrata è superiore ai 37 dB. Qualora il vetro presenti un'intercapedine è necessario specificarlo come Vetrocamera e inserire lo strato d'aria o di gas nell'apposita sezione stratigrafica.
🏢 Solai e Pavimenti
Il programma distingue i solai-pavimenti in:
- Solaio monolitico: struttura composta da più strati connessi tra loro rigidamente (senza interposizione di materiale anticalpestio).
- Solaio con pavimento galleggiante: struttura con uno strato di materiale resiliente (anticalpestio) interposto tra il gruppo dei materiali costituenti il massetto-rivestimento e il gruppo di materiali costituenti la soletta.

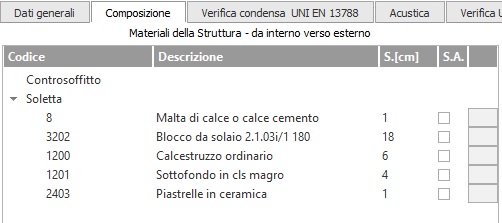

A seconda della tipologia prescelta, la maschera di Composizione si modificherà:
La scheda di Composizione si suddivide nelle sezioni Controsoffitto e Soletta. Il pavimento galleggiante si realizza interponendo uno strato elastico (materiale resiliente) fra la struttura portante (soletta) e la pavimentazione (massetto/rivestimento): tale configurazione rappresenta uno dei sistemi più efficaci per conseguire un indice di pressione sonora al calpestio pari o inferiore a 63 dB in opera.

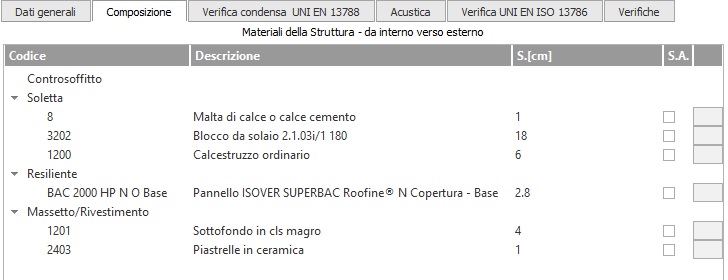

L'area di composizione si suddivide nelle porzioni Controsoffitto, Soletta, Resiliente, Massetto/Rivestimento. La zona Resiliente è destinata ad ospitare il materiale Resiliente che ricopre il ruolo di strato anticalpestio.
🔧 Creazione di una Controparete
Il controplaccaggio rappresenta un sistema per incrementare l'isolamento acustico (e spesso anche quello termico) di pareti e soffitti esistenti. Per garantirne la massima efficacia, deve essere caratterizzato dal minor numero possibile di connessioni rigide verso la parete da isolare.
In NoiseCad, oltre alla creazione di una struttura semplice o base, è prevista la definizione di una struttura composta costituita da una struttura base e da un controplaccaggio (o controparete) applicato alla parete (o un controsoffitto nel caso di un soffitto).

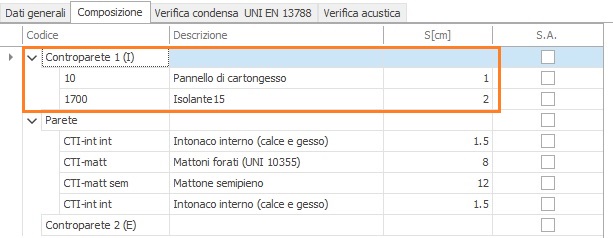

Nel caso di controparete singola si procederà all'inserimento degli strati componenti (tipicamente uno strato di cartongesso ed uno strato di materiale fibroso od intercapedine d'aria) nella sezione denominata Controparete 1(I).
Nel caso di un divisorio tra ambienti di due unità immobiliari differenti il controplaccaggio può essere applicato su entrambi i lati della parete.

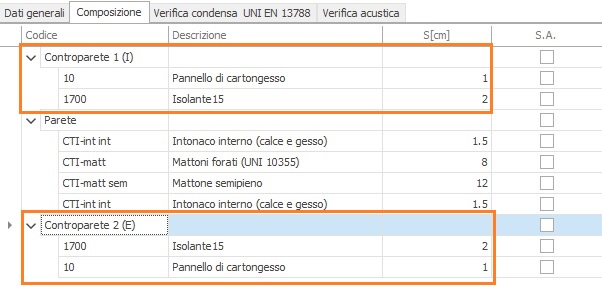

In tal caso si procederà all'inserimento dei componenti del controplaccaggio anche nella sezione denominata Controparete 2 (E).
🔄 Spostamento dei Materiali tra Sezioni Stratigrafiche
Qualora si renda necessario spostare un materiale già inserito in una sezione della stratigrafia in un'altra sezione, occorre:

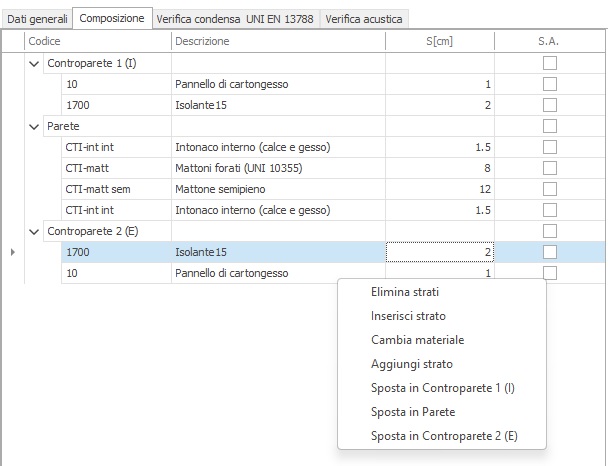

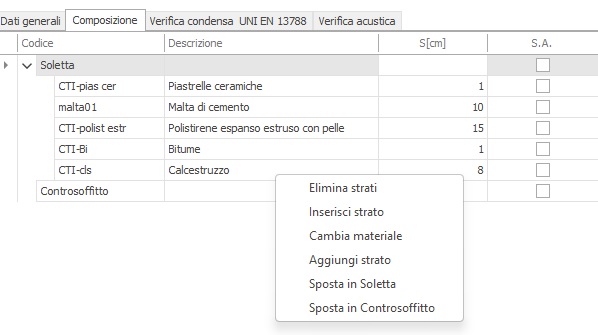

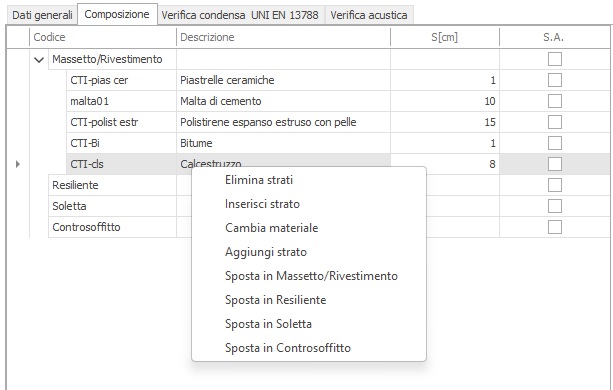

- Cliccare con il tasto destro sul nome del materiale da spostare.
- Si attiverà il menu contestuale di modifica dei materiali.
- Selezionare la voce corrispondente alla nuova destinazione del materiale:

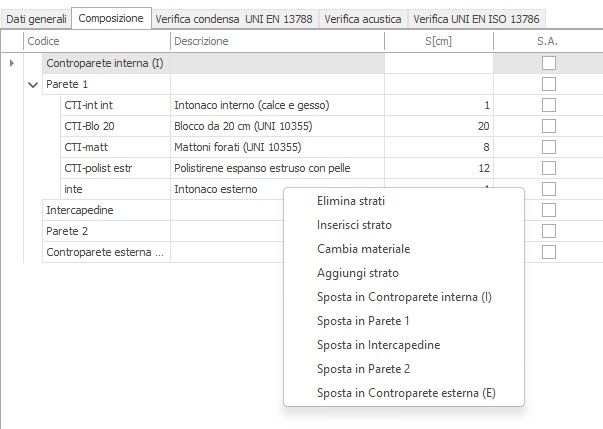

- Per strutture verticali: Sposta in Parete, Sposta in Parete 1, Sposta in Parete 2, Sposta in Intercapedine, Sposta in Controparete 1(I), Sposta in Controparete 2(E).
- Per strutture orizzontali: Sposta in Massetto/Rivestimento, Sposta in Resiliente, Sposta in Soletta, Sposta in Controsoffitto.
 |  |
|---|
 |  |
|---|
