Servizio di trasporto - Montacarichi / Montauto
Parametri necessari al calcolo del fabbisogno di energia elettrica per impianti montacarichi e montauto, conformemente alla UNI/TS 11300-6:2016.
🛠 Interfaccia

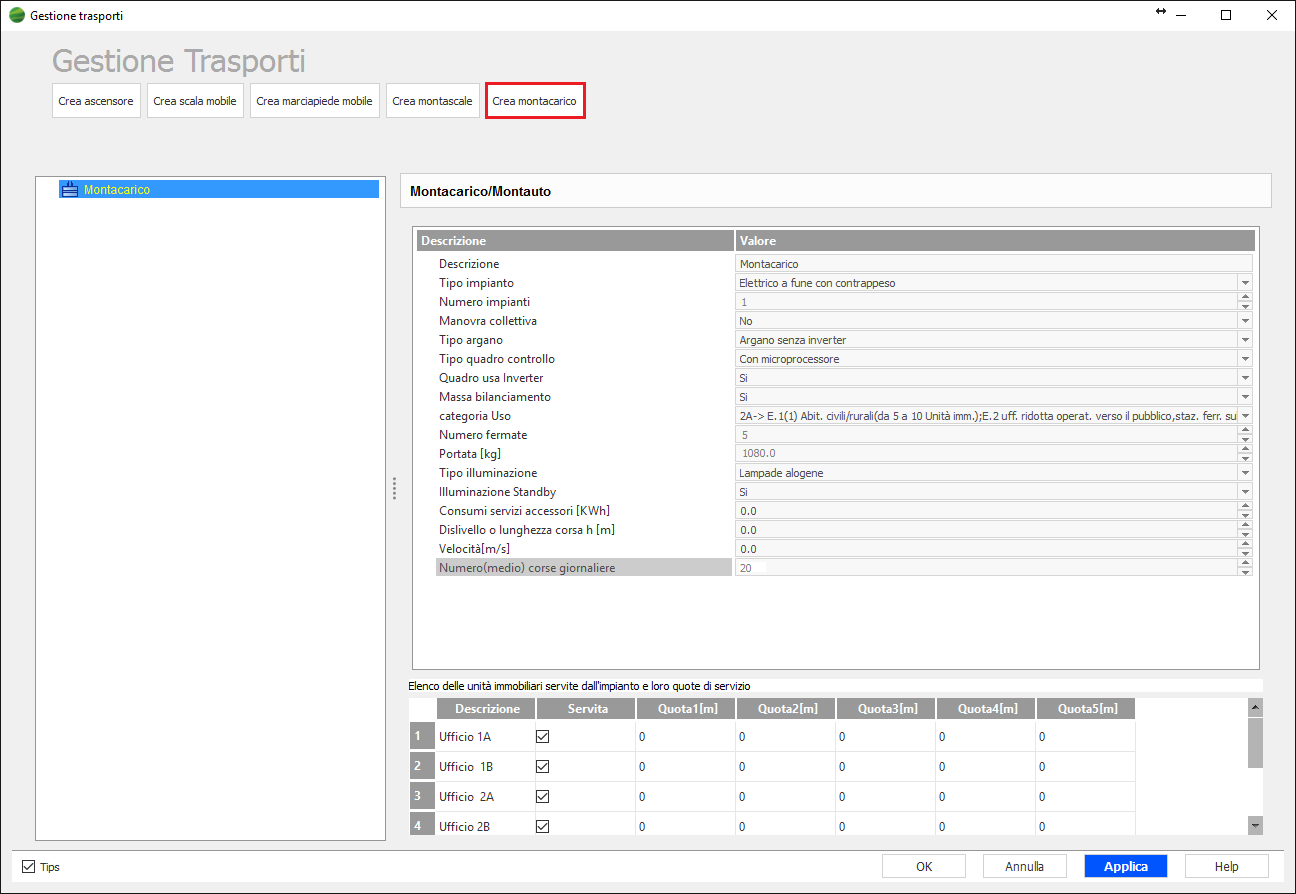

Per inserire un nuovo impianto montacarichi o montauto occorre cliccare sul pulsante "Crea montacarichi" posto nel menu superiore della maschera; verrà aggiunta una nuova voce nell'elenco di sinistra.
Una volta selezionato l'elemento, nella sezione di destra si procederà alla compilazione dei parametri necessari al calcolo del fabbisogno di energia elettrica.
📋 Campi
| Campo | Descrizione |
|---|---|
| Descrizione | Denominazione dell'impianto |
| Tipo impianto | Opzioni: 1) Elettrico a fune con contrappeso, 2) Elettrico a fune ad argano agganciato, 3) Idraulico |
| Numero impianti | In presenza di una molteplicità di impianti identici, occorre indicarne il numero |
| Manovra collettiva | Specifica se l'impianto è gestito in modalità di manovra collettiva |
| Tipo argano | In presenza di impianto elettrico a fune con contrappeso, specificare se il motore elettrico sia dotato di argano (con o senza inverter) o di tipo gearless (con inverter). L'inverter è anche chiamato azionamento VVVF |
| Tipo quadro controllo (comando) | Opzioni: 1) a relè, 2) con microprocessore |
| Quadro usa inverter | Specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter |
| Massa bilanciamento | Per gli impianti elettrici a fune ad argano agganciato e per gli impianti idraulici, specificare se sia presente, o meno, una massa di bilanciamento |
| Categoria d'uso | Le categorie proposte riproducono il prospetto 6 della UNI/TS 11300-6 |
| Numero di fermate | Numero complessivo di fermate dell'impianto |
| Portata [kg] | Portata complessiva dell'impianto |
| Tipo di illuminazione | Opzioni: Lampade ad incandescenza tradizionali, Lampade fluorescenti tradizionali, Lampade fluorescenti ad alta efficienza, Lampade alogene, Led |
| Illuminazione stand by | In presenza delle tipologie Lampade fluorescenti ad alta efficienza e Led, specificare se è previsto lo spegnimento in fase di sosta al piano |
| Consumi servizi accessori [KWh] | Fabbisogno energetico giornaliero di eventuali altri servizi operanti nella cabina dell'ascensore |
| Dislivello o lunghezza corsa h [m] | Valore della corsa (distanza verticale percorsa dall'impianto nel suo movimento tra due piani) |
| Velocità [m/s] | Velocità nominale dell'impianto quando opera senza carico, definita dal costruttore in fase di progetto |
| Numero medio di corse giornaliere cd | Il dato dev'essere fornito dal progettista in funzione delle esigenze di movimentazione dei carichi |
💡 Note
Nella sezione inferiore viene riportato l'elenco delle unità immobiliari presenti nello stabile; per ciascuno occorre indicare se risulta servita dall'impianto sopra descritto e a quali quote.
