Servizio di trasporto - Montascale / Piattaforme elevatrici
Parametri necessari al calcolo del fabbisogno di energia elettrica per impianti montascale e piattaforme elevatrici, conformemente alla UNI/TS 11300-6:2016.
🛠 Interfaccia

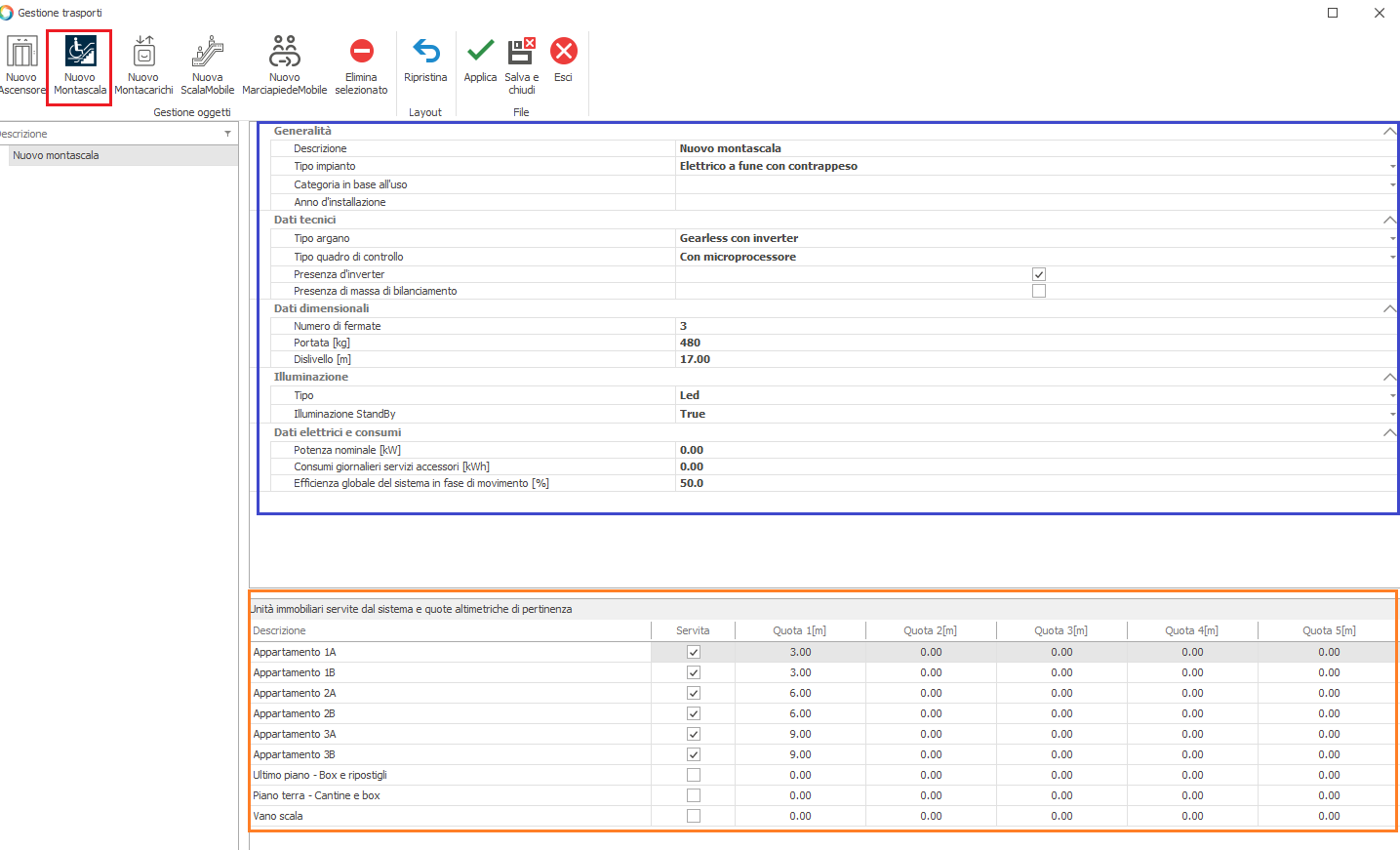

Per inserire un nuovo impianto montascale o piattaforma elevatrice occorre cliccare sul pulsante "Nuovo montascale" posto nel menu superiore della maschera; verrà aggiunta una nuova voce nell'elenco di sinistra. Per eliminare un impianto esistente occorre cliccare su di esso con il tasto destro e scegliere la voce "Elimina selezionato".
Una volta selezionato l'elemento, nella sezione in alto a destra si procederà alla compilazione dei parametri necessari al calcolo del fabbisogno di energia elettrica.
📋 Campi
| Campo | Descrizione |
|---|---|
| Descrizione | Denominazione dell'impianto |
| Tipo impianto | Opzioni: 1) Elettrico ad aderenza con argano, 2) Elettrico ad argano agganciato, 3) Elettrico con gruppo motoriduttore, 4) Idraulico |

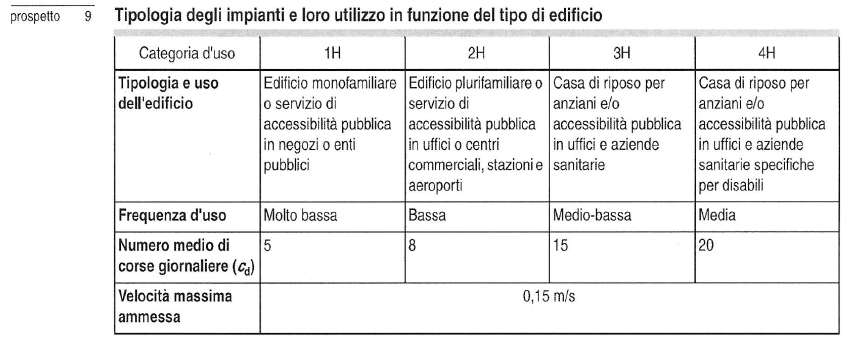

| Categoria in base all'uso | Le categorie proposte riproducono il prospetto 9 della UNI/TS 11300-6 |
| Anno d'installazione | Funzionale solo alla compilazione dell'Attestato di Prestazione Energetica |
| Tipo quadro controllo | Opzioni: 1) a relè, 2) con microprocessore |
| Presenza d'inverter | Specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter |
| Presenza di massa bilanciamento | Per gli impianti elettrici a fune ad argano agganciato e per gli impianti idraulici, specificare se sia presente, o meno, una massa di bilanciamento |
| Portata [kg] | Portata complessiva dell'impianto |
| Dislivello [m] | Valore della corsa (distanza verticale percorsa dall'impianto nel suo movimento tra due piani) |
| Illuminazione - Tipo | Opzioni: Lampade fluorescenti tradizionali, Lampade fluorescenti ad alta efficienza, Lampade alogene, Led |
| Illuminazione stand by | In presenza delle tipologie Lampade fluorescenti ad alta efficienza e Led, specificare se è previsto lo spegnimento in fase di sosta al piano |
| Potenza nominale dell'impianto [kW] | Funzionale solo alla compilazione dell'Attestato di Prestazione Energetica |
| Consumi servizi accessori [KWh] | Fabbisogno energetico giornaliero di eventuali altri servizi operanti nella cabina dell'ascensore |
| Efficienza globale di sistema nella fase di movimento [%] | Funzionale solo alla compilazione dell'Attestato di Prestazione Energetica |
💡 Note
Nella sezione in basso a destra si procederà all'associazione del sistema di trasporto alle unità immobiliari servite. La UNI/TS 11300-5:2016 chiarisce che la ripartizione tra unità immobiliari avviene: "per metà in proporzione al valore millesimale di proprietà delle singole unità immobiliari e per metà in misura proporzionale all'altezza di ciascuna unità immobiliare dal suolo".
Se una unità immobiliare ha più ingressi, anche a quote diverse, allora occorre specificare le quote di tutti gli ingressi.
