Gestione Edifici - Configura Relazione Tecnica
Una volta definita completamente la configurazione impiantistica dell'edificio, è necessario definire le entità di cui calcolare i fabbisogni energetici e configurare i raggruppamenti di unità immobiliari per le verifiche di legge.
📂 Accesso
 |  |
|---|

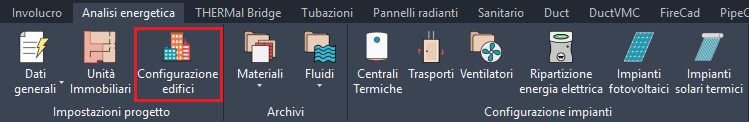

Questa operazione può essere compiuta premendo il comando Configurazione edifici. Alla pressione di questo tasto si apre una apposita finestra, denominata Gestione Edifici, che permette la creazione dei vari raggruppamenti.
🛠 Interfaccia
In questa maschera sono presenti tre bottoni che permettono di configurare l'edificio per le seguenti categorie:
- Raggruppamento per verifiche normative
- Raggruppamento per diagnosi e superbonus
- Genera configurazione in base al sistema edificio impianto
Nell'immagine precedente il raggruppamento creato è evidenziato in rosso; inizialmente ha un nome generico che può essere modificato per renderlo maggiormente riconoscibile agendo nel campo Descrizione, evidenziato in arancione.
⚙️ Gestione dei Raggruppamenti
- Per eliminare un raggruppamento di unità immobiliari occorre fare click sul tasto Elimina Edificio sul raggruppamento che si desidera eliminare.
- Per inserire un raggruppamento occorre cliccare sul tasto Nuovo edificio.
Nella parte destra della finestra, evidenziato in verde, è riportato l'elenco di tutte le unità immobiliari inserite nel progetto. Apponendo un segno di spunta nella colonna Inclusa nel gruppo l'unità immobiliare verrà inclusa nel raggruppamento selezionato.
Una unità immobiliare può appartenere ad un solo raggruppamento. Se si cerca di collegare ad un nuovo raggruppamento un'unità immobiliare già collegata ad un altro raggruppamento, tale unità verrà tolta dal raggruppamento precedente e messa in quello nuovo.
💡 Esempi di Configurazione
Gli attuali dispositivi normativi prevedono che alcune verifiche vengano compiute sulla singola unità immobiliare, mentre altre devono essere compiute sull'intero edificio. Il Raggruppamento di unità immobiliari corrisponde all'edificio sul quale eseguire le varie verifiche richieste dalla legge.

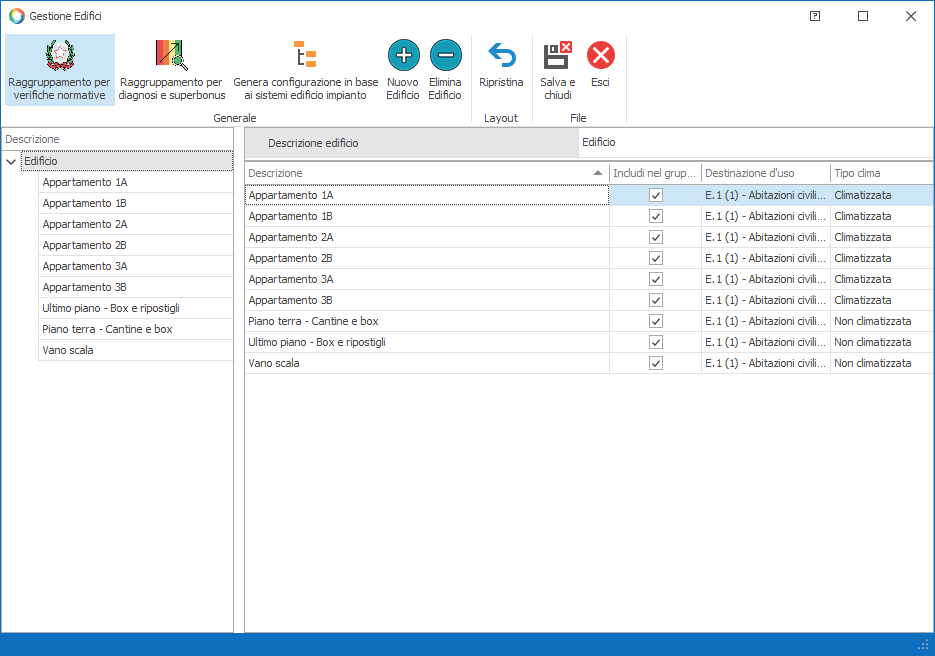

Una unica relazione di legge per un edificio con più unità immobiliari:

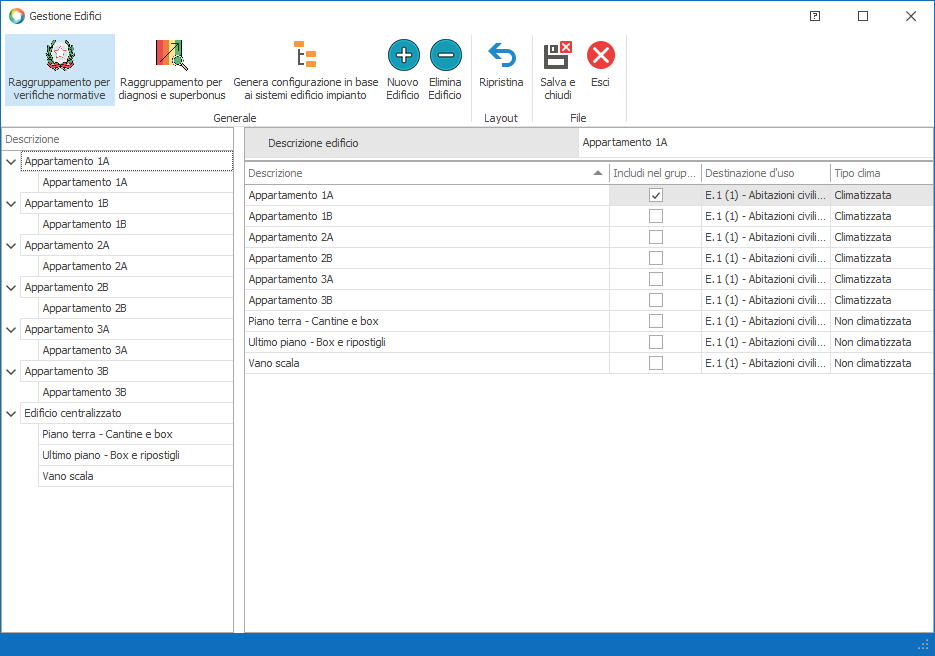

Una relazione di legge per ogni unità immobiliare:

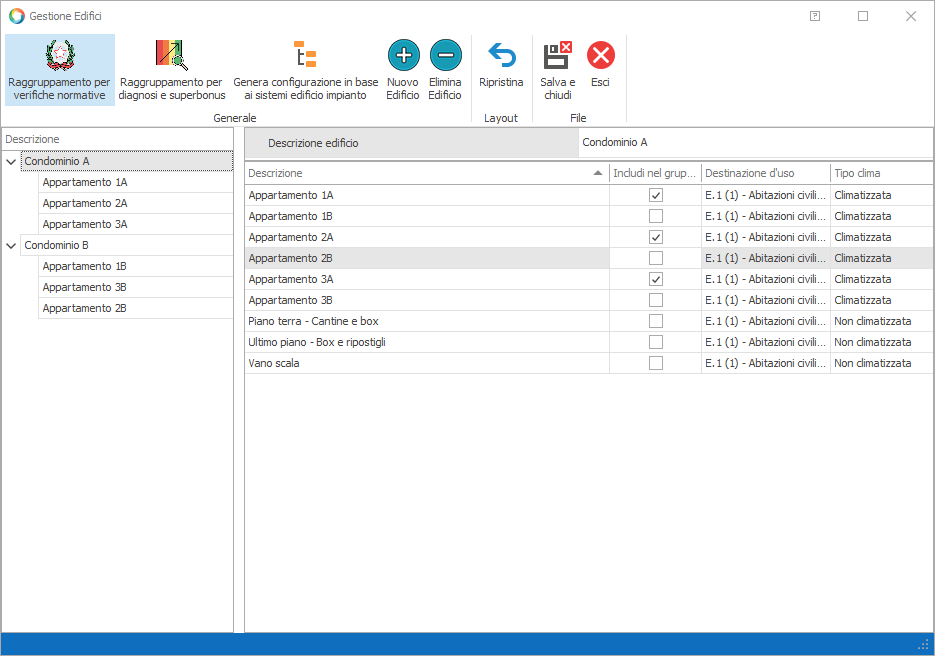

Più edifici nello stesso progetto:
⚙️ Calcoli e Verifiche di Legge

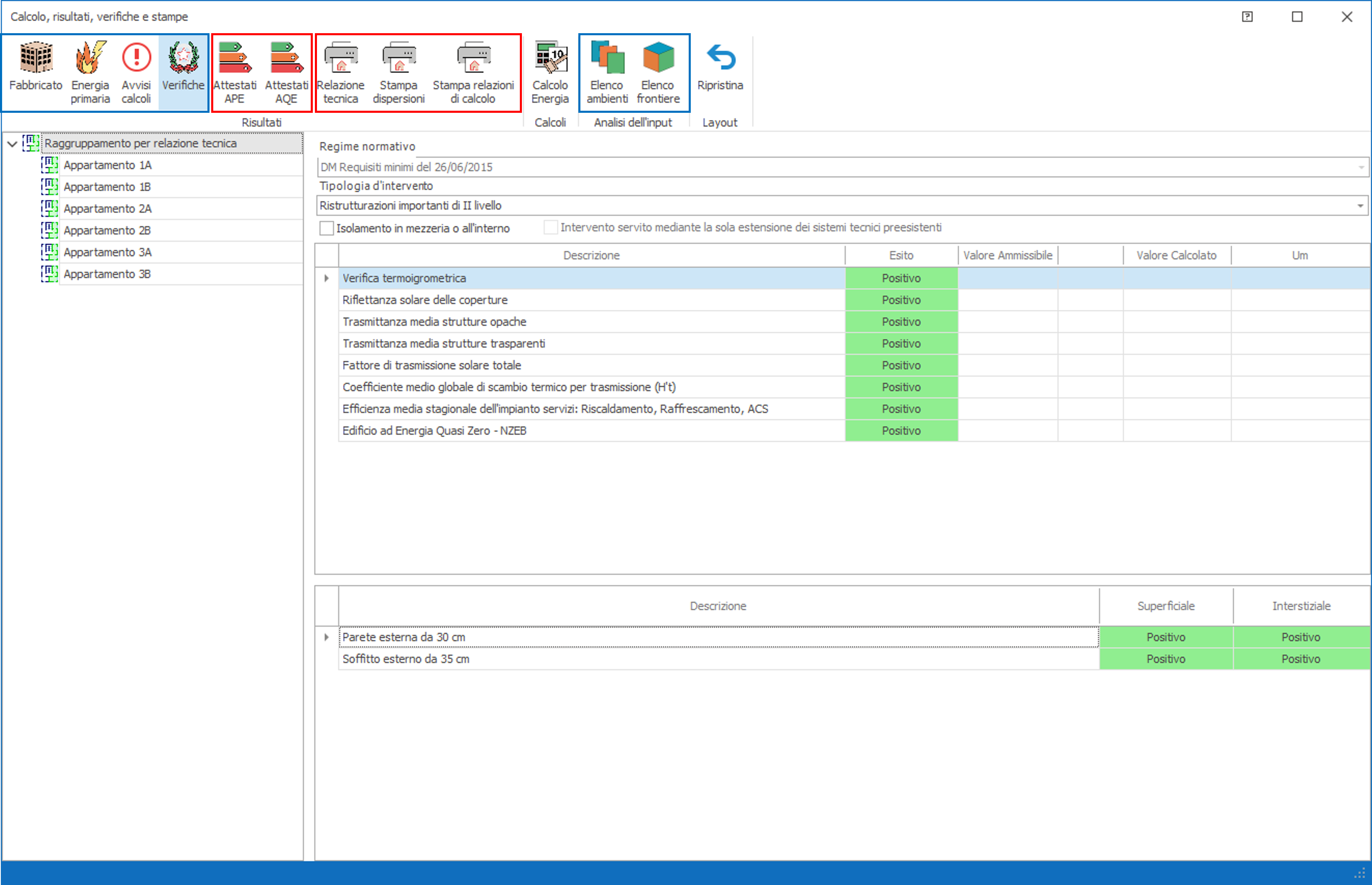

Una volta terminata la configurazione dei raggruppamenti di unità immobiliari, per l'esecuzione delle verifiche e delle relazioni di legge, si deve uscire dalla maschera Gestione edifici e lanciare la maschera Legge 10, comando presente sempre nella barra laterale MC4BROWSER. Cliccando su di esso si ha l'esecuzione dei calcoli e si ha l'apertura della maschera che riporta i risultati e stampe di calcolo, organizzato sotto diverse voci:
