Dati di Progetto - Impostazioni Normative
Impostazioni per il calcolo energetico conforme alla normativa regionale Lombardia D.G.R. n. 3868 del 17/07/2015, aggiornata al D.d.u.o. n. 18546 del 18/12/2019.
📂 Accesso

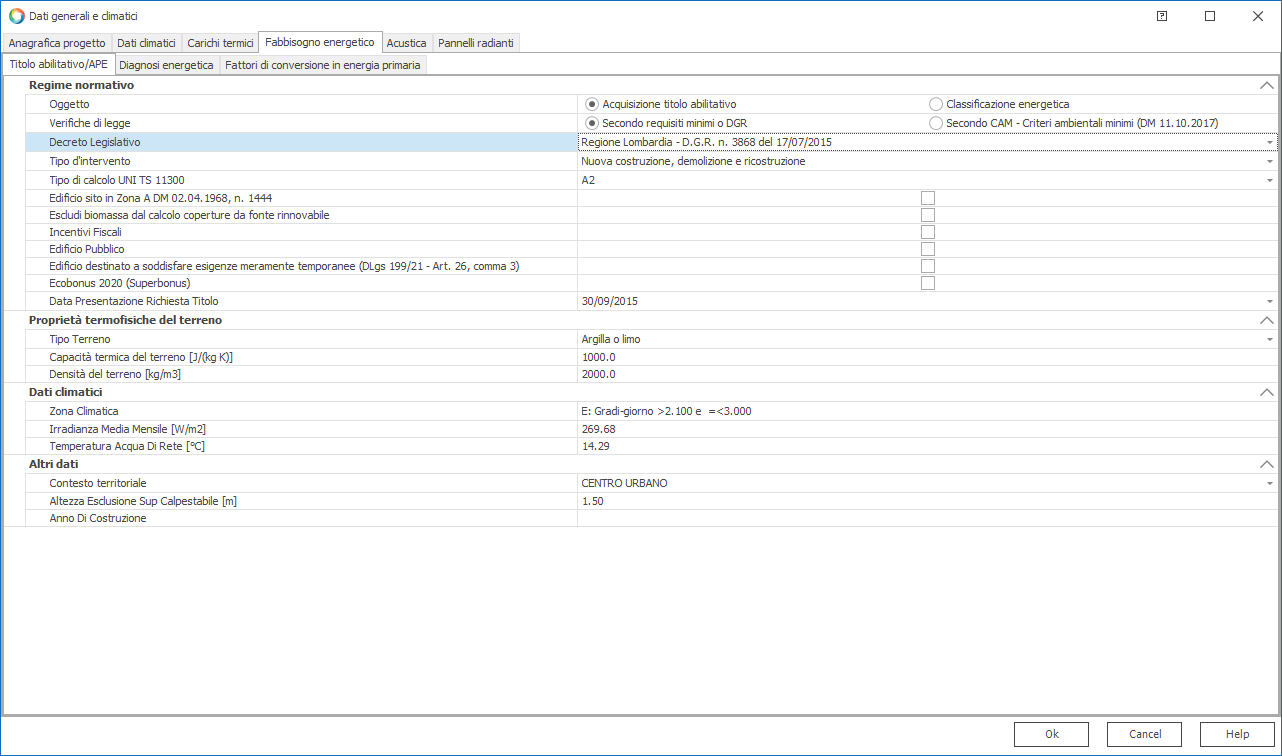

🛠 Interfaccia - Regione Lombardia (D.d.u.o. n. 18546 del 18/12/2019)
⚙️ Fabbisogno Energetico - Regime Normativo
| Campo | Descrizione |
|---|---|
| Oggetto | Specifica l'oggetto del calcolo energetico. |
| Verifiche di legge | Selezionare "Secondo requisiti minimi o DGR" per relazione tecnica o AQE/APE, oppure "Secondo CAM - Criteri Ambientali Minimi" se è prevista anche la verifica CAM. |
| Decreto Legislativo | Il programma effettua la scelta automatica in base alla regione; l'utente può modificarla. Impostare il DM Requisiti minimi del 26/06/2015 per le verifiche secondo decreto nazionale. |
| Tipo di Intervento | Selezionare la tipologia di intervento che si intende operare sul fabbricato. |
informazioni
In caso di selezione della normativa C.A.M. il software osserverà:
- il Decreto Ministeriale 11/10/2017 qualora la Data Presentazione Richiesta Titolo sia pari o antecedente al 03/12/2022
- il Decreto Ministeriale 23/06/2022 qualora la Data Presentazione Richiesta Titolo sia pari o successiva al 04/12/2022
| Campo | Descrizione |
|---|---|
| Riqualificazioni energetiche | Applicabile solo a edifici esistenti (calcolo con metodo A2). Tramite l'opzione "Isolamento termico superficie opaca interna o isolamento in intercapedine" si indica la tipologia di isolamento. |
| Sostituzione di macchine termiche | Visibile solo per "Ristrutturazione importanti di II livello" e "Riqualificazioni energetiche". Permette di scegliere se verificare l'efficienza globale media stagionale degli impianti o l'efficienza dei nuovi generatori rispetto alle tabelle dell'Appendice B. |
| Ristrutturazione rilevante | Selezionare solo se la ristrutturazione importante si configura anche come ristrutturazione rilevante ai sensi del D.L. 03/03/2011 n.28. |
| Tipo di Calcolo | Opzioni disponibili per Lombardia. |
| Edificio sito in Zona A DM 02/04/1968, n. 1444 | Per immobili in zona a carattere storico, artistico o di particolare pregio paesaggistico soggetti agli obblighi di integrazione da fonte rinnovabile del D.L. 199/2021. |
| Escludi biomassa dal calcolo coperture | Esclude la biomassa non conforme ai requisiti di emissione dal computo dell'energia primaria rinnovabile. |
| Sistema di teleriscaldamento efficiente | Selezionare se l'edificio è servito da un sistema di teleriscaldamento efficiente ai sensi dell'art. 2, comma 2, lettera tt) del D.L. 102/2014. |
| Incentivi fiscali - Riqualificazione edilizia | Abilita la stampa della documentazione per la richiesta presso ENEA delle detrazioni fiscali. |
| Edificio Pubblico | Per edifici pubblici: le quote di integrazione da fonte rinnovabile e la potenza elettrica installata sono incrementate secondo il par. 2, comma 5 dell'Allegato III del D.L. 199/2021 (65% e maggiorazione del 10%). |
| Edificio pubblico posto nella disponibilità di corpi armati | Attiva l'esclusione dall'obbligo di copertura da fonte rinnovabile per strutture con esigenze militari (D.L. 199/2021, art. 26, comma 10). |
| Edificio destinato a soddisfare esigenze meramente temporanee | Attiva l'esclusione dall'obbligo per edifici con limitato orizzonte temporale (D.L. 199/2021, art. 26, comma 3). |
| Ecobonus 2020 (Superbonus) | Recepisce i valori di trasmittanza massimi (All. E) e i coefficienti di prestazione minimi per pompe di calore (All. F) del Decreto MISE del 06/08/2020. |
| Edificio di proprietà di ONLUS, ODV o APS | Estende l'applicazione degli incentivi fiscali Superbonus agli immobili di proprietà di tali organizzazioni. |
| Richiesta del pertinente titolo edilizio presentata | Data per discriminare i valori limite e le quote rinnovabili: 1) D.L. 28/2011 sino al 12/06/2022; 2) D.L. 199/2021 dal 13/06/2022. |
⚙️ Tipo di Intervento
Selezionare la tipologia di intervento che si intende operare sul fabbricato. La scelta determina i metodi di calcolo imposti e l'ambito delle verifiche normative.
- 1. Nuova costruzione, demolizione e ricostruzione: impone il calcolo analitico delle perdite di distribuzione, dello scambio con il terreno, dello scambio con ambienti non riscaldati e della capacità termica, in accordo con le specifiche tecniche UNI/TS 11300.
- 2. Ampliamento volumetrico > 15% del volume climatizzato o > 500 m³: selezionando tale intervento si attiva contestualmente il checkbox Intervento servito mediante la sola estensione dei sistemi tecnici preesistenti, che discrimina le verifiche normative a seconda che l'ampliamento risulti servito da un'estensione dell'impianto termico esistente oppure da un nuovo impianto termico indipendente da quello preesistente (condizione di default).
- 3. Recupero di un volume esistente precedentemente non climatizzato: anche in questo caso si attiva il checkbox Intervento servito mediante la sola estensione dei sistemi tecnici preesistenti, con il medesimo significato del punto 2 riferito al volume oggetto di recupero.
- 4. Ristrutturazione importante di I livello: è possibile scegliere i calcoli analitici o forfettari delle perdite di distribuzione, dello scambio con il terreno, dello scambio con ambienti non riscaldati e della capacità termica.
- 5. Ristrutturazione importante di II livello: si utilizza il solo metodo prescrittivo (verifica delle trasmittanze limite). In caso di concomitante sostituzione dei generatori, tramite la voce Sostituzione di macchine termiche si procede anche alla verifica dei requisiti degli impianti termici ristrutturati o installati ex novo.
- 6. Riqualificazioni energetiche: applicabile solo agli edifici esistenti; il tipo di calcolo consiste esclusivamente nel metodo A2. Tramite l'opzione Isolamento termico superficie opaca interna o isolamento in intercapedine si indica la tipologia di isolamento dell'involucro edilizio.
Sostituzione di macchine termiche
La voce è visibile solo per gli interventi di "Ristrutturazione importante di II livello" e di "Riqualificazioni energetiche". In caso di concomitante sostituzione dei generatori, il D.M. Requisiti Minimi consente di scegliere il tipo di verifica da operare, come indicato nel §5.3 dell'Allegato 1. Le opzioni del combo box sono:
- 1. Rispetto dell'efficienza globale media stagionale: verifica che l'efficienza globale media stagionale dei sistemi impiantistici oggetto dell'intervento sia superiore al corrispondente valore limite.
- 2. Rispetto della resa delle macchine termiche/frigorifere: verifica che i nuovi generatori abbiano un'efficienza superiore ai valori riportati nelle tabelle dell'Appendice B.
Nella maschera della centrale termica è possibile definire quali impianti devono essere oggetto di verifica (opzione 1) o quali generatori (opzione 2).
Ristrutturazione rilevante
Ai sensi dell'art. 2, par. 1, comma m, del D.L. 28/11, per "edificio sottoposto a ristrutturazione rilevante" si intende un edificio che ricade in una delle seguenti categorie:
i) edificio esistente avente superficie utile superiore a 1000 metri quadrati, soggetto a ristrutturazione integrale degli elementi edilizi costituenti l'involucro;
ii) edificio esistente soggetto a demolizione e ricostruzione anche in manutenzione straordinaria.
⚙️ Tipo di Calcolo
Le opzioni, desunte dalle UNI/TS 11300, sono le seguenti:
- A1 (Design Rating): corrisponde alla valutazione Design Rating prevista dalle UNI/TS 11300; implica l'adozione dei metodi di calcolo analitici per lo scambio con ambienti non climatizzati, la capacità termica, lo scambio con il terreno e le perdite di distribuzione. Si applica agli edifici di nuova costruzione, alle porzioni di ampliamento di edifici esistenti, alla demolizione e ricostruzione e alla ristrutturazione totale di porzioni di edifici esistenti.
- A2 (Asset Rating): corrisponde alla valutazione Asset Rating prevista dalle UNI/TS 11300; implica l'adozione dei metodi di calcolo analitici o, in loro sostituzione, dei metodi forfettari o semplificati per le medesime grandezze. Si applica agli edifici esistenti.
⚙️ Proprietà Termofisiche del Terreno
| Campo | Descrizione |
|---|---|
| Tipo Terreno | Tipologia di terreno selezionabile dal menu a tendina. |
| Capacità termica del terreno [J/Kg K] | Valore della capacità termica del terreno. |
| Densità del terreno [Kg/m³] | Valore della densità del terreno. |
⚙️ Dati Climatici
| Campo | Descrizione |
|---|---|
| Zona Climatica | Impostata automaticamente alla selezione della località di progetto. |
| Temperatura acqua di rete [°C] | Per valutazioni A1 e A2 equiparata alla media annuale delle temperature medie mensili (UNI 10349-1:2016); il software esegue in automatico tale valutazione. |
| Irradianza media mensile [W/m²] | Se superiore a 290 W/m², impone le verifiche di inerzia termica. |
⚙️ Altri Dati
| Campo | Descrizione |
|---|---|
| Contesto territoriale | Scegliere tra "CENTRO URBANO", "PERIFERIA", "CAMPAGNA". |
| Altezza esclusione Sup calpestabile [m] | Valore di altezza netta per l'esclusione automatica della superficie utile (D.M. 22/11/2012, punto 50 Allegato A). |
| Anno di costruzione | Anno di costruzione del fabbricato. |
💡 Note Specifiche Regione Lombardia
Il contenuto della sezione "Dati generali dell'edificio per APE/AQE/Xml regionale" non si applica in progetti i cui immobili sono ubicati in comuni della regione Lombardia.
🛠 Interfaccia - Regione Lombardia (D.G.R. n. 3868 del 17/07/2015)
📊 Fattori di Conversione in Energia Primaria
Il Decreto n. 6480 del 30/07/2015 definisce il fabbisogno energetico tramite la formula (2.12):
E P,S,x,m = ∑(E S,y,del · f P,x,y,del)m - ∑(E S,y,exp · f P,x,y,exp)m
| Simbolo | Descrizione |
|---|---|
| E P,S,x,m | Fabbisogno mensile di energia primaria di tipo x per il servizio S [kWh] |
| E S,y,del | Vettore energetico di tipo y fornito al servizio S nel mese m [kWh] |
| E S,y,exp | Vettore energetico di tipo y esportato nel mese m attribuito al servizio S [kWh] |
| f P,x,y,del | Fattore di conversione in energia primaria di tipo x del vettore y fornito [-] |
| f P,x,y,exp | Fattore di conversione in energia primaria di tipo x del vettore y esportato [-] |
| N in | Numero di diverse tipologie di vettori energetici forniti [-] |
| N out | Numero di diverse tipologie di vettori energetici esportati [-] |
La maschera elenca i fattori di conversione in energia primaria rinnovabile (fp,ren) e non rinnovabile (fp,nren), modificabili manualmente per recepire aggiornamenti normativi. Le voci che compaiono sono le seguenti:
- Energia elettrica da rete: fattori di conversione dell'energia elettrica assorbita dalla rete elettrica.
- Energia elettrica prodotta in-situ con moduli fotovoltaici: fattori di conversione dell'energia elettrica prodotta localmente con moduli fotovoltaici.
- Energia termica in-situ con pannelli solari: fattori di conversione dell'energia termica prodotta localmente con pannelli solari.
- Energia termica estratta da pompa di calore: fattori di conversione dell'energia termica prelevata dall'ambiente circostante tramite pompa di calore.
- Energia elettrica esportata prodotta da moduli fotovoltaici: fattori di conversione dell'energia elettrica esportata prodotta localmente tramite moduli fotovoltaici.
I valori caricati di default sono quelli previsti dal dispositivo normativo vigente.
Nota
I fattori di conversione in energia primaria totale sono dati dalla somma dei corrispondenti fattori rinnovabile e non rinnovabile. I fattori per combustibili fossili e biomasse si impostano in Archivio Combustibili.
