Dati di Progetto - Impostazioni Normative
Impostazioni per il calcolo energetico conforme alla normativa della Provincia Autonoma di Trento D.P.P. n. 11-13/Leg. del 13/07/2009, aggiornato al D.P.P. n. 11-68/Leg. del 16/08/2022. Per eseguire un calcolo conforme è sufficiente selezionare una località del Trentino Alto Adige.
📂 Accesso
🛠 Interfaccia

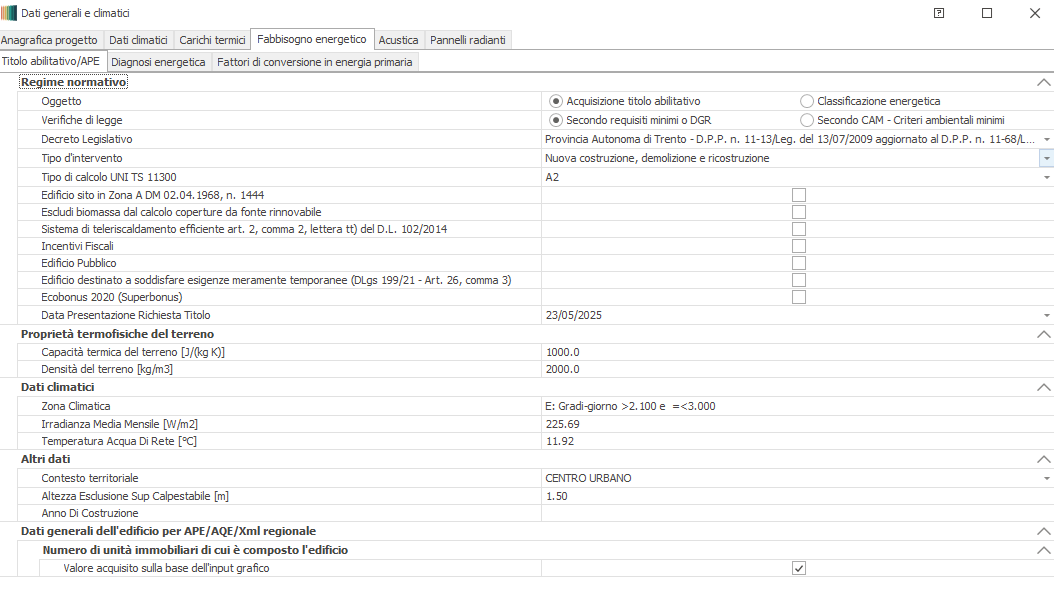

⚙️ Fabbisogno Energetico - Regime Normativo
| Campo | Descrizione |
|---|---|
| Oggetto | Specifica l'oggetto del calcolo energetico. |
| Verifiche di legge | Selezionare "Secondo requisiti minimi o DGR" per relazione tecnica o AQE/APE, oppure "Secondo CAM - Criteri Ambientali Minimi" se è prevista anche la verifica CAM. |
| Decreto Legislativo | Il programma effettua la scelta automatica in base alla regione/provincia; l'utente può modificarla. Per una località la cui regione/provincia adotta uno specifico dispositivo legislativo (Valle d'Aosta, Lombardia, Emilia Romagna, Provincia autonoma di Trento) il calcolo richiede la presenza del modulo regionale corrispondente. |
| Tipo di Intervento | Attivo solo per "Relazione Tecnica Acquisizione Titolo Abilitativo"; indicare la tipologia di intervento. |
| Sostituzione di macchine termiche | Visibile per "Ristrutturazione importanti di II livello" e "Riqualificazioni energetiche": scegliere tra verifica efficienza globale media stagionale degli impianti o efficienza dei nuovi generatori rispetto alle tabelle dell'Appendice B. |
| Ristrutturazione rilevante | Selezionare solo se la ristrutturazione importante si configura anche come ristrutturazione rilevante ai sensi del D.L. 03/03/2011 n.28. |
| Tipo di Calcolo | Opzioni disponibili. |
| Edificio sito in Zona A DM 02/04/1968, n. 1444 | Per immobili in zona storica/artistica/paesaggistica. |
| Escludi biomassa dal calcolo coperture | Esclude la biomassa non conforme dai computi. |
| Sistema di teleriscaldamento efficiente | Per edifici serviti da teleriscaldamento efficiente ai sensi del D.L. 102/2014. |
| Incentivi fiscali - Riqualificazione edilizia | Abilita la stampa della documentazione per la richiesta ENEA delle detrazioni fiscali. |
| Edificio Pubblico | Per edifici pubblici: incrementa le quote di integrazione da fonte rinnovabile del 65% e la potenza elettrica installata del 10% (par. 2, comma 5, Allegato III D.L. 199/2021). |
| Edificio pubblico posto nella disponibilità di corpi armati | Attiva l'esclusione dall'obbligo (D.L. 199/2021, art. 26, comma 10). |
| Edificio destinato a soddisfare esigenze meramente temporanee | Attiva l'esclusione dall'obbligo (D.L. 199/2021, art. 26, comma 3). |
| Ecobonus 2020 (Superbonus) | Recepisce i valori di trasmittanza massimi (All. E) e i coefficienti di prestazione minimi (All. F) del Decreto MISE del 06/08/2020. |
| Edificio di proprietà di ONLUS, ODV o APS | Estende l'applicazione degli incentivi Superbonus agli immobili di tali organizzazioni. |
| Richiesta del pertinente titolo edilizio presentata | Data per discriminare i valori limite: 1) D.L. 28/2011 sino al 12/06/2022; 2) D.L. 199/2021 dal 13/06/2022 al 30/09/2022; 3) DPP 11-68/2022 dal 01/10/2022. |
In caso di selezione della normativa C.A.M. il software osserverà:
- il Decreto Ministeriale 11/10/2017 qualora la Data Presentazione Richiesta Titolo sia pari o antecedente al 03/12/2022
- il Decreto Ministeriale 23/06/2022 qualora la Data Presentazione Richiesta Titolo sia pari o successiva al 04/12/2022
⚙️ Tipo di Intervento
La voce è attiva solo se l'Oggetto è "Relazione Tecnica Acquisizione Titolo Abilitativo". Selezionare la tipologia di intervento che si intende operare sul fabbricato. La scelta determina i metodi di calcolo imposti e l'ambito delle verifiche normative.
- 1. Nuova costruzione, demolizione e ricostruzione: impone il calcolo analitico delle perdite di distribuzione, dello scambio con il terreno, dello scambio con ambienti non riscaldati e della capacità termica, in accordo con le specifiche tecniche UNI/TS 11300. A livello normativo è previsto il calcolo della prestazione energetica del sistema edificio-impianto (indice di prestazione, rendimenti).

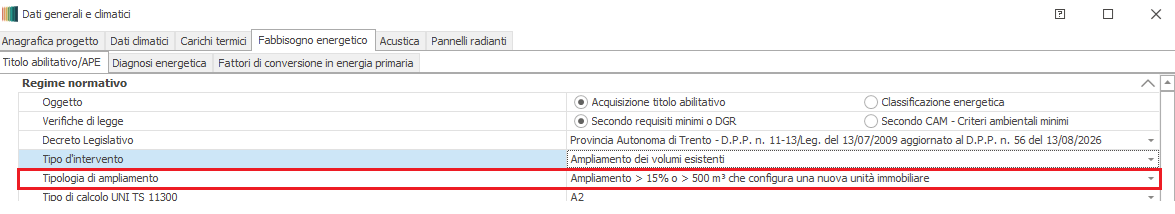

- 2. Ampliamenti di volumi esistenti (recupero di volumi precedentemente non climatizzati o cambio di destinazione d'uso): impone il medesimo calcolo analitico del punto 1; le verifiche normative si intendono limitate alla sola porzione di ampliamento. Il checkbox Intervento servito mediante la sola estensione dei sistemi tecnici preesistenti discrimina le verifiche: se deselezionato, l'ampliamento si intende servito da un nuovo impianto e devono sussistere tutti i requisiti dei capitoli 2 e 3 del D.M. Requisiti Minimi (come per un nuovo edificio); se selezionato, l'ampliamento è servito dall'impianto esistente e i requisiti si limitano al capitolo 2, al paragrafo 3.2 (capoversi 4 e 7), al coefficiente globale di scambio termico per trasmissione H't (par. 3.3 lettera b, punto i) e al parametro Asol,est / Asup,utile (par. 3.3 lettera b, punto ii).
- 3. Ristrutturazione importante di I livello: è possibile scegliere i calcoli analitici o forfettari delle perdite di distribuzione, dello scambio con il terreno, dello scambio con ambienti non riscaldati e della capacità termica. A livello normativo è previsto il calcolo della prestazione energetica del sistema edificio-impianto (indice di prestazione, rendimenti).
- 4. Ristrutturazione importante di II livello: è possibile scegliere i calcoli analitici o forfettari delle medesime grandezze; ai fini delle verifiche normative si utilizza il solo metodo prescrittivo (verifica delle trasmittanze limite). In caso di concomitante sostituzione dei generatori, tramite la voce Sostituzione di macchine termiche si procede anche alla verifica dei requisiti degli impianti termici ristrutturati o installati ex novo.
- 5. Riqualificazioni energetiche: applicabile solo agli edifici esistenti; il tipo di calcolo consiste esclusivamente nel metodo A2. Tramite l'opzione Isolamento termico superficie opaca interna o isolamento in intercapedine si indica la tipologia di isolamento dell'involucro edilizio.

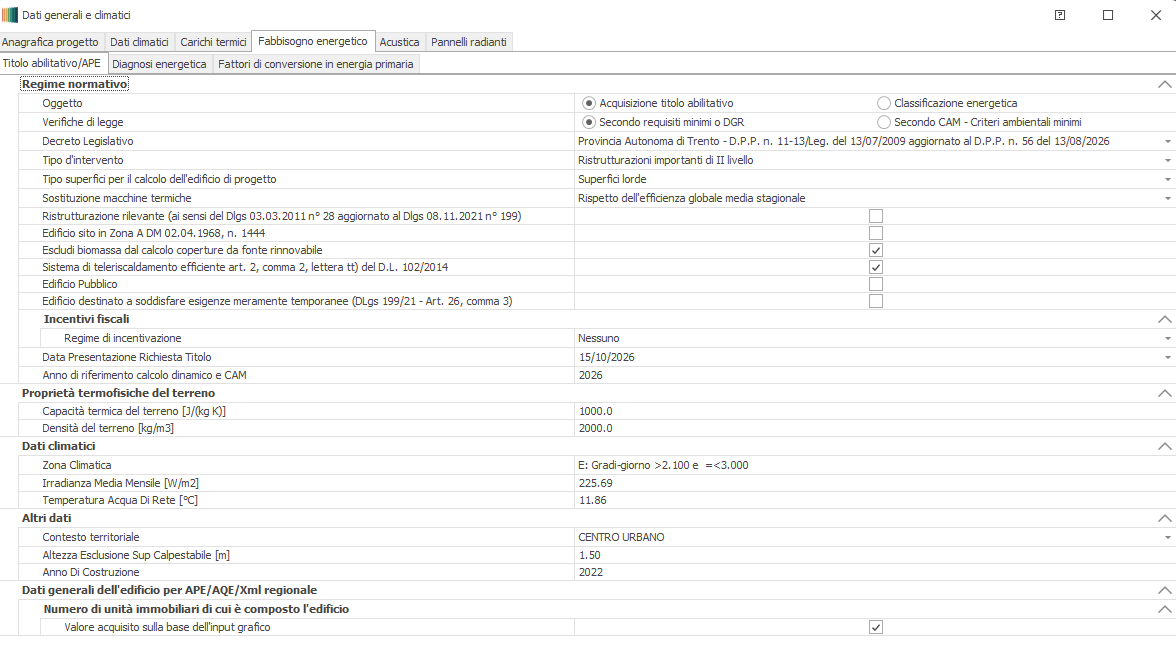

Sostituzione di macchine termiche
La voce è visibile solo per gli interventi di "Ristrutturazione importante di II livello" e di "Riqualificazioni energetiche". In caso di concomitante sostituzione dei generatori, il D.M. Requisiti Minimi consente di scegliere il tipo di verifica da operare, come indicato nel §5.3 dell'Allegato 1. Le opzioni del combo box sono:
- 1. Rispetto dell'efficienza globale media stagionale: verifica che l'efficienza globale media stagionale dei sistemi impiantistici oggetto dell'intervento sia superiore al corrispondente valore limite.
- 2. Rispetto della resa delle macchine termiche/frigorifere: verifica che i nuovi generatori abbiano un'efficienza superiore ai valori riportati nelle tabelle dell'Appendice B.
Nella maschera della centrale termica è possibile definire quali impianti devono essere oggetto di verifica (opzione 1) o quali generatori (opzione 2).
Ai sensi dell'art. 2, par. 1, comma m, del D.L. 28/11, per "edificio sottoposto a ristrutturazione rilevante" si intende un edificio che ricade in una delle seguenti categorie:
i) edificio esistente avente superficie utile superiore a 1000 metri quadrati, soggetto a ristrutturazione integrale degli elementi edilizi costituenti l'involucro;
ii) edificio esistente soggetto a demolizione e ricostruzione anche in manutenzione straordinaria.
⚙️ Tipo di Calcolo
Le opzioni, desunte dalle UNI/TS 11300, sono le seguenti:
- A1 (Design Rating): corrisponde alla valutazione Design Rating prevista dalle UNI/TS 11300; implica l'adozione dei metodi di calcolo analitici per lo scambio con ambienti non climatizzati, la capacità termica, lo scambio con il terreno e le perdite di distribuzione. Si applica agli edifici di nuova costruzione, alle porzioni di ampliamento di edifici esistenti, alla demolizione e ricostruzione e alla ristrutturazione totale di porzioni di edifici esistenti.
- A2 (Asset Rating): corrisponde alla valutazione Asset Rating prevista dalle UNI/TS 11300; implica l'adozione dei metodi di calcolo analitici o, in loro sostituzione, dei metodi forfettari o semplificati per le medesime grandezze. Si applica agli edifici esistenti.
⚙️ Proprietà Termofisiche del Terreno
| Campo | Descrizione |
|---|---|
| Capacità termica del terreno [J/Kg K] | Valore della capacità termica del terreno. |
| Densità del terreno [Kg/m³] | Valore della densità del terreno. |
⚙️ Dati Climatici
| Campo | Descrizione |
|---|---|
| Zona Climatica | Viene impostata automaticamente alla selezione della località di progetto. |
| Temperatura acqua di rete [°C] | Per valutazioni A1 e A2 equiparata alla media annuale delle temperature medie mensili (UNI 10349-1:2016). |
| Irradianza media mensile [W/m²] | Se superiore a 290 W/m², impone le verifiche di inerzia termica. |
In base al D.M. 6 ottobre 1997, nel comune di Trento è attribuita la zona climatica F alle porzioni edificate aventi quota superiore a 431 m s.l.m., zona E per le restanti. Il database interno assegna al comune di Trento (casa comunale a 194 m s.l.m.) la zona climatica E. Per immobili collocati oltre 431 m s.l.m. occorre: caricare il comune di Trento in Archivio Progetto, modificarne l'altitudine con quella dell'immobile e assegnare i gradi giorno corrispondenti alla zona F (valore 3001). La zona F verrà attribuita automaticamente al variare dei gradi giorno.
⚙️ Altri Dati
| Campo | Descrizione |
|---|---|
| Contesto territoriale | Scegliere tra "CENTRO URBANO", "PERIFERIA", "CAMPAGNA". |
| Altezza esclusione Sup calpestabile [m] | Valore di altezza netta per l'esclusione automatica della superficie utile (D.M. 22/11/2012, punto 50 Allegato A). |
| Anno di costruzione | Anno di costruzione del fabbricato. |
⚙️ Dati Generali dell'Edificio per APE/AQE/XML
| Campo | Descrizione |
|---|---|
| Numero di unità immobiliari | Modalità "Valore acquisito sulla base dell'input grafico" (default) oppure "Valore inserito da utente". |

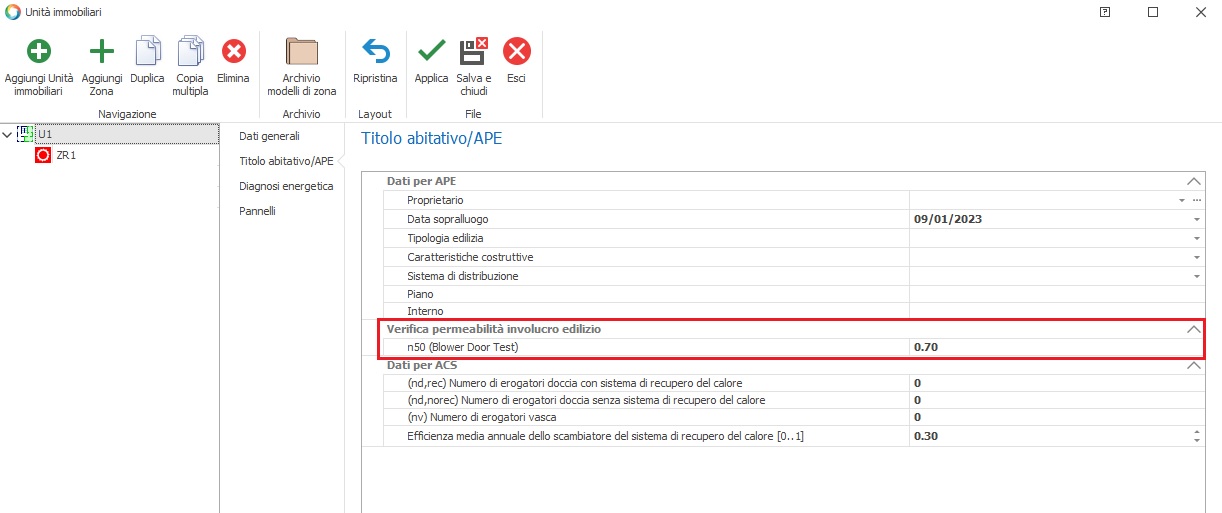

📌 Blower Door Test
Per gli edifici il cui progetto prevede la classe A+ o A, ai fini della certificazione energetica come realizzato, è obbligatorio misurare la permeabilità dell'involucro edilizio all'aria tramite il blower door test, da effettuarsi secondo UNI EN 13829 metodo A.
| Classe energetica | n50lim fino al 31/12/2015 | n50lim dal 01/01/2016 | n50lim dal 01/01/2019 |
|---|---|---|---|
| A+ | 1,5 | 1,0 | 0,6 |
| A | - | 1,5 | 1,0 |
In caso di superamento del valore di n50lim ed entro il valore limite di penalizzazione, il fabbisogno EPclasse viene ridefinito:
- per categoria E.1 (residenziale): EP classe effettivo = EP classe progetto + (n50BDT - n50lim) · 5 [kWh/(m² anno)]
- per le altre categorie: EP classe effettivo = EP classe progetto + (n50BDT - n50lim) · 1,7 [kWh/(m³ anno)]
Il valore di n50BDT deve essere arrotondato al primo decimale per difetto. Il software effettua una verifica sul valore inserito e restituisce warning in caso di superamento dei valori limite.
📊 Fattori di Conversione in Energia Primaria
La maschera elenca i fattori di conversione in energia primaria rinnovabile (fp,ren) e non rinnovabile (fp,nren) dei vettori energetici implicati nel calcolo, modificabili manualmente per recepire aggiornamenti normativi. Le voci che compaiono sono le seguenti:
- Energia elettrica da rete: fattori di conversione dell'energia elettrica assorbita dalla rete elettrica.
- Energia elettrica prodotta in-situ con moduli fotovoltaici: fattori di conversione dell'energia elettrica prodotta localmente con moduli fotovoltaici.
- Energia termica in-situ con pannelli solari: fattori di conversione dell'energia termica prodotta localmente con pannelli solari.
- Energia termica estratta da pompa di calore: fattori di conversione dell'energia termica prelevata dall'ambiente circostante tramite pompa di calore.
- Energia elettrica esportata prodotta da moduli fotovoltaici: fattori di conversione dell'energia elettrica esportata prodotta localmente tramite moduli fotovoltaici.
I valori caricati di default sono quelli previsti dal dispositivo normativo vigente. I fattori di conversione per combustibili fossili e biomasse si definiscono in Archivio Combustibili. Per le unità cogenerative si seguono le formule (18), (19) e (20) della UNI/TS 11300-5:2016.
I fattori di conversione in energia primaria totale sono dati dalla somma dei corrispondenti fattori rinnovabile e non rinnovabile.
