Diagnosi Energetica - CVAN2
Il modulo di Diagnosi Energetica consente di eseguire diagnosi energetiche, definire interventi migliorativi per l'APE, e predisporre pratiche per l'accesso alle detrazioni fiscali (Ecobonus/Superbonus).
📂 Accesso al Modulo

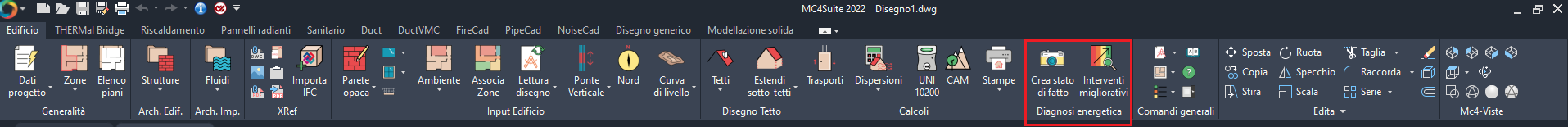

Eseguendo il comando Diagnosi ubicato nel pannello Calcoli della scheda Edificio si attiva il menu della diagnosi energetica.
Il pannello di Diagnosi Energetica si compone di due pulsanti principali:
- Crea stato di fatto
- Interventi Migliorativi
🛠 Interfaccia Principale

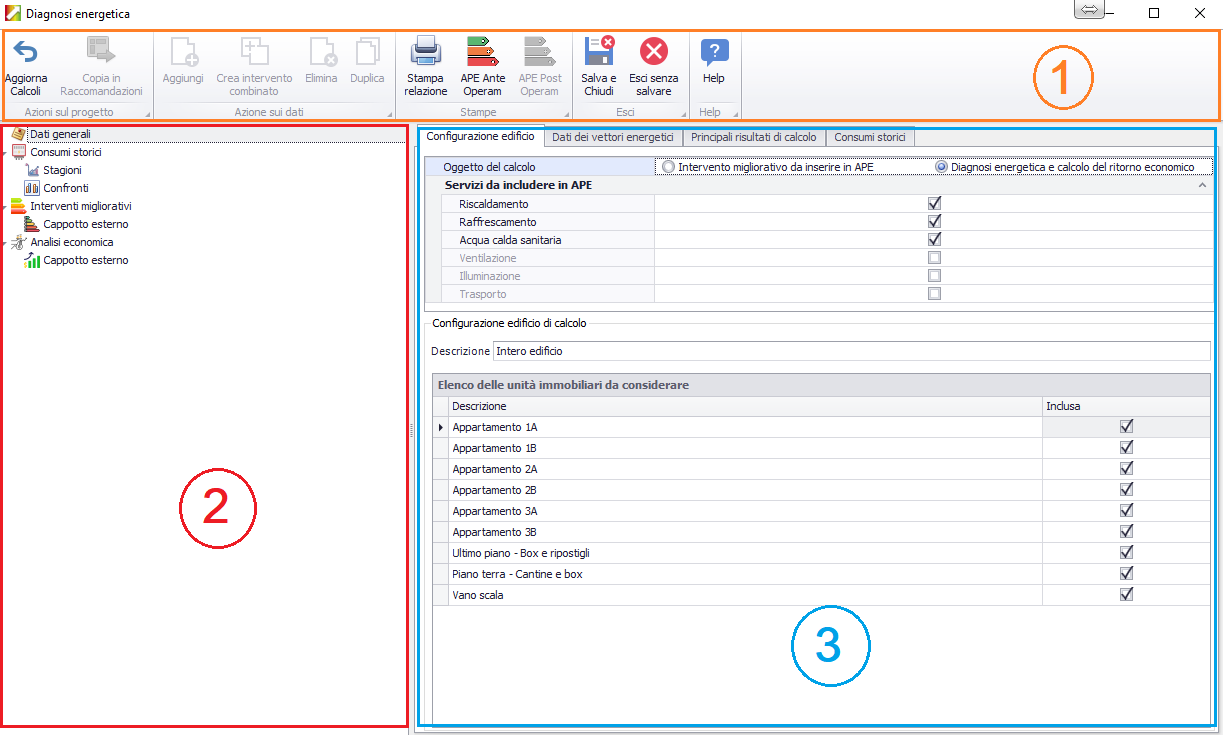

Il menu è suddiviso in tre aree:
| Area | Colore | Descrizione |
|---|---|---|
| Area 1 | Giallo | Gestione dei progetti di diagnosi e riqualificazione energetica (azioni sul progetto, sui dati, stampe, salvataggio). |
| Area 2 | Rosso | Browser di progetto: struttura ad albero che definisce le fasi dell'analisi energetica ed economica. |
| Area 3 | Azzurro | Input dei dati e visualizzazione dei risultati di calcolo. |
📋 Barra dei Comandi
| Pulsante | Descrizione |
|---|---|
 | Attualizza i calcoli: da utilizzare ogni volta che si modificano valori di archivio che influenzano i calcoli energetici. |
 | Copia in Raccomandazioni: copia l'intervento migliorativo selezionato nelle raccomandazioni di tutte le unità immobiliari. Attivo solo in modalità Intervento migliorativo. |
 | Aggiungi: aggiunge un elemento alla sezione selezionata. |
 | Crea intervento combinato: crea una combinazione degli interventi selezionati. Attivo in modalità Intervento migliorativo. |
 | Elimina: elimina l'elemento selezionato. |
 | Duplica: duplica l'elemento selezionato. |
 | Stampa: stampa la relazione energetica ante operam, la relazione dell'intervento selezionato con le migliorie conseguite e la relazione economica dell'intervento. |
 | APE: stampa gli APE ante e post operam dell'intero edificio. Attivo nella modalità diagnosi. |
 | Salva e Chiudi: salva le modifiche e chiude la maschera. |
 | Chiudi senza salvare: chiude la maschera senza salvare. |
📊 Prima Esecuzione

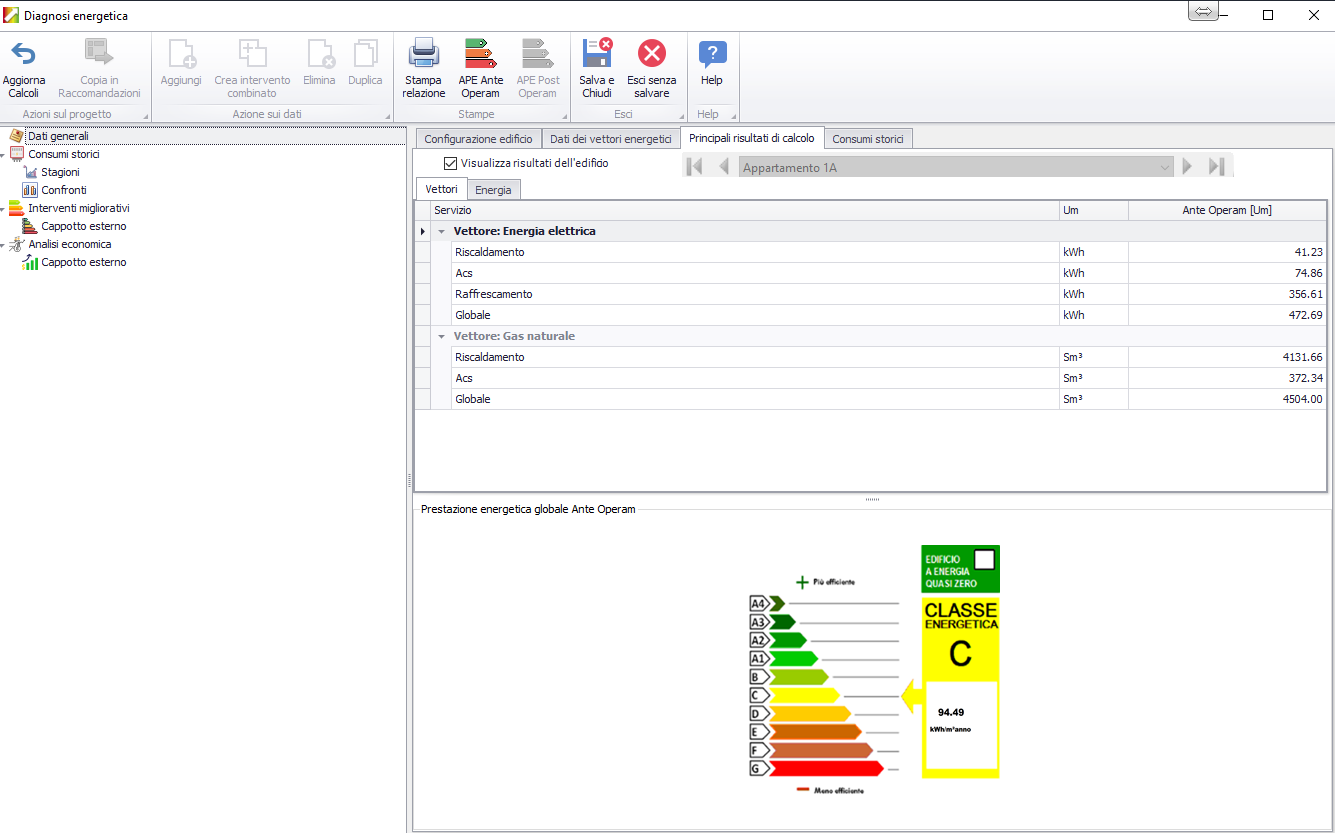

Al primo caricamento il software esegue il calcolo dell'edificio nel suo stato attuale, fornendo l'entità dei consumi dei vettori energetici e i relativi fabbisogni energetici determinati in regime intermittente. Tali risultati sono presentati nella scheda Principali risultati di calcolo, nelle schede Vettori ed Energia.
Nella parte inferiore sono mostrati l'EPgl,nren e la classificazione energetica attuale dell'edificio, entrambi determinati in regime continuo.
Nella scheda Dati dei vettori energetici vengono riepilogati i vettori energetici utilizzati nell'ambito del sistema edificio-impianto; per ciascuno l'utente potrà inserire il valore del prezzo unitario corrente per il calcolo della spesa sostenuta nelle condizioni attuali.
Inseriti i costi dei vettori, si potrà procedere direttamente alla stampa della relazione di diagnosi relativa alla sola condizione Ante-Operam cliccando sul tasto Stampa relazione.
