Definizione dell'involucro scambiante
Il comando DLININSOIL permette il disegno di una curva di livello convertendo una linea semplice disegnata col CAD.
📂 Accesso
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DLININSOIL |
| Finalità | Permette il disegno di una curva di livello convertendo una linea semplice disegnata col CAD |
🛠 Interfaccia

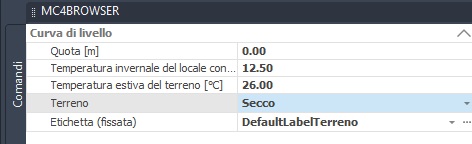

A comando di disegno attivo, la barra laterale mostrerà tutti i parametri riguardanti la curva di livello che ci si appresta a disegnare:
📋 Campi
Quota: rappresenta la quota assoluta della curva di livello rispetto USC globale del piano di disegno.
Temperatura del terreno estiva/invernale: rappresentano le temperature di scambio del pavimento/parete che sarà a contatto con il terreno.
Terreno: condizione del terreno (Secco, Medio Umido).
💡 Note
Dopo aver impostato i dati richiesti nella barra laterale, si può passare al disegno.
Per disegnare una curva di livello basta avere attivo l'OSNAP "Vicino" e cliccare in corrispondenza della linea del file dwg che si vuole utilizzare come riferimento per la conversione. Il programma legge la lunghezza della linea e disegna una curva di livello di uguale lunghezza. Se l'entità su cui si clicca nel dwg è una polilinea, il programma disegnerà tante curve per quanti tratti di linea compongono la polilinea (archi inclusi).
A volte può accadere che cliccando su una linea o polilinea la parete è disegnata in altra posizione o addirittura non visibile. Questo comportamento del software è dovuto al modo in cui le informazioni dell'entità grafica è stata salvata nel file dwg. Se questo dovesse accadere occorre utilizzare il comando Disegna curva di livello oppure aprire il file dwg ed "esploderlo" in singole entità.
