Disegno delle Curve di Livello

Permette il disegno di una curva di livello per la modellazione del terreno.

📂 Accesso

Icona:

Comando: DSOIL

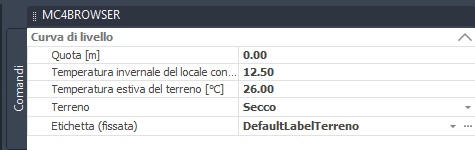

All'esecuzione del comando il programma apre la barra laterale (vedi immagine sottostante).

Campo	Descrizione
Quota	Rappresenta la quota assoluta della curva di livello rispetto all'UCS globale del piano di disegno
Temperatura del terreno estiva/invernale	Rappresentano le temperature di scambio del pavimento/parete che sarà a contatto con il terreno
Terreno	Condizione del terreno (Secco, Medio Umido)

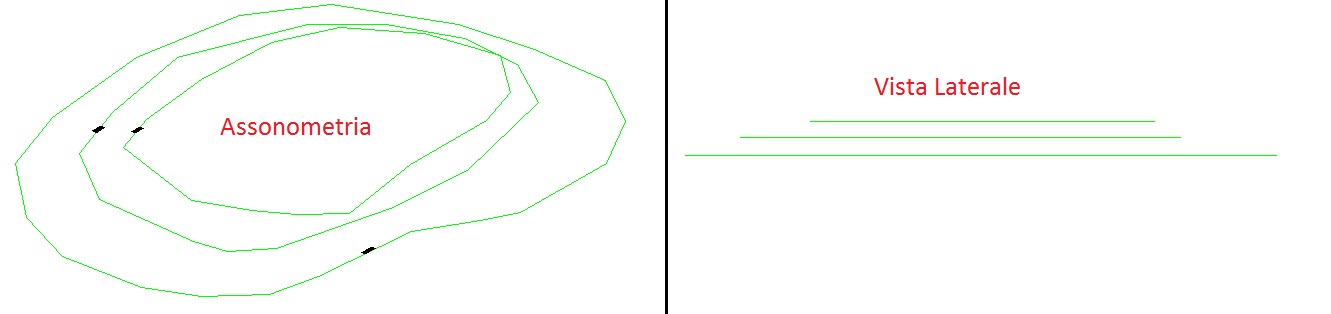

Nel disegnare le curve di livello occorre disegnare una serie di poligoni. L'immagine qui di seguito mostra un esempio di input.

Dopo aver disegnato le curve di livello occorre far generare al programma il disegno 3D dello stesso usando l'apposito comando.
