Importazione IFC
Procedura per importare un file IFC architettonico in Mc4Suite, trasferendo gli elementi strutturali nel file DWG per la successiva elaborazione progettuale.
📂 Accesso al Comando

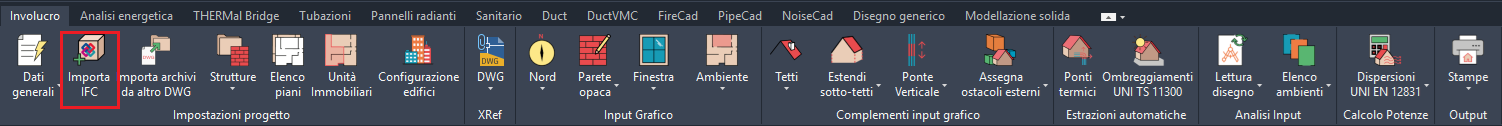

All'interno della scheda Edificio, pannello Xref, eseguendo il comando Importa IFC, si aprirà la finestra per la selezione del file IFC da importare.
🛠 Interfaccia
Nel box superiore Nome del file, tramite l'apposito pulsante posto nell'estremità destra, si attiverà il file manager per l'individuazione del file IFC da importare.
📋 Elementi Importabili
All'interno della lista degli elementi da importare, si selezioneranno i componenti architettonici da leggere all'interno del file IFC e trasferire nel file DWG:
| Categoria | Note |
|---|---|
| Pareti e facciate continue | Essenziale per calcoli termici ed energetici |
| Solai | Essenziale per calcoli termici ed energetici |
| Tetti | Essenziale per calcoli termici ed energetici |
| Rivestimenti | Essenziale per calcoli termici ed energetici |
| Ambienti | Utile per la definizione delle zone |
| Arredi | Utile per valutare ingombri e interferenze impiantistiche |
| Elementi strutturali | Utile per valutare ingombri e interferenze impiantistiche |
| Altro | Elementi non riconducibili alle categorie precedenti |
Gli elementi essenziali ai fini della successiva elaborazione del progetto in formato DWG per il calcolo termico od energetico sono fondamentalmente quelli appartenenti alle prime quattro categorie: pareti e facciate continue, solai, tetti e rivestimenti. Gli elementi strutturali, arredi ed altri elementi possono risultare funzionali all'elaborazione di un progetto impiantistico per valutare la presenza di ingombri e di potenziali interferenze.
💡 Avvio Importazione
Cliccando sul pulsante OK avrà inizio la procedura di importazione: in questa fase Mc4Suite acquisisce le informazioni che il file IFC è in grado di comunicargli.
