Elenco Ambienti di Progetto
Il comando DBROOMS apre la maschera che riporta la lista di tutti gli ambienti inseriti nel progetto, ciascuno con tutte le frontiere scambianti (parete, esposizione, conduttanza, area, ecc.).
📂 Accesso
| Campo | Valore |
|---|---|
| Icona |  |
| Menu | Edificio > Generali |
| Comando | DBROOMS |
🛠 Interfaccia

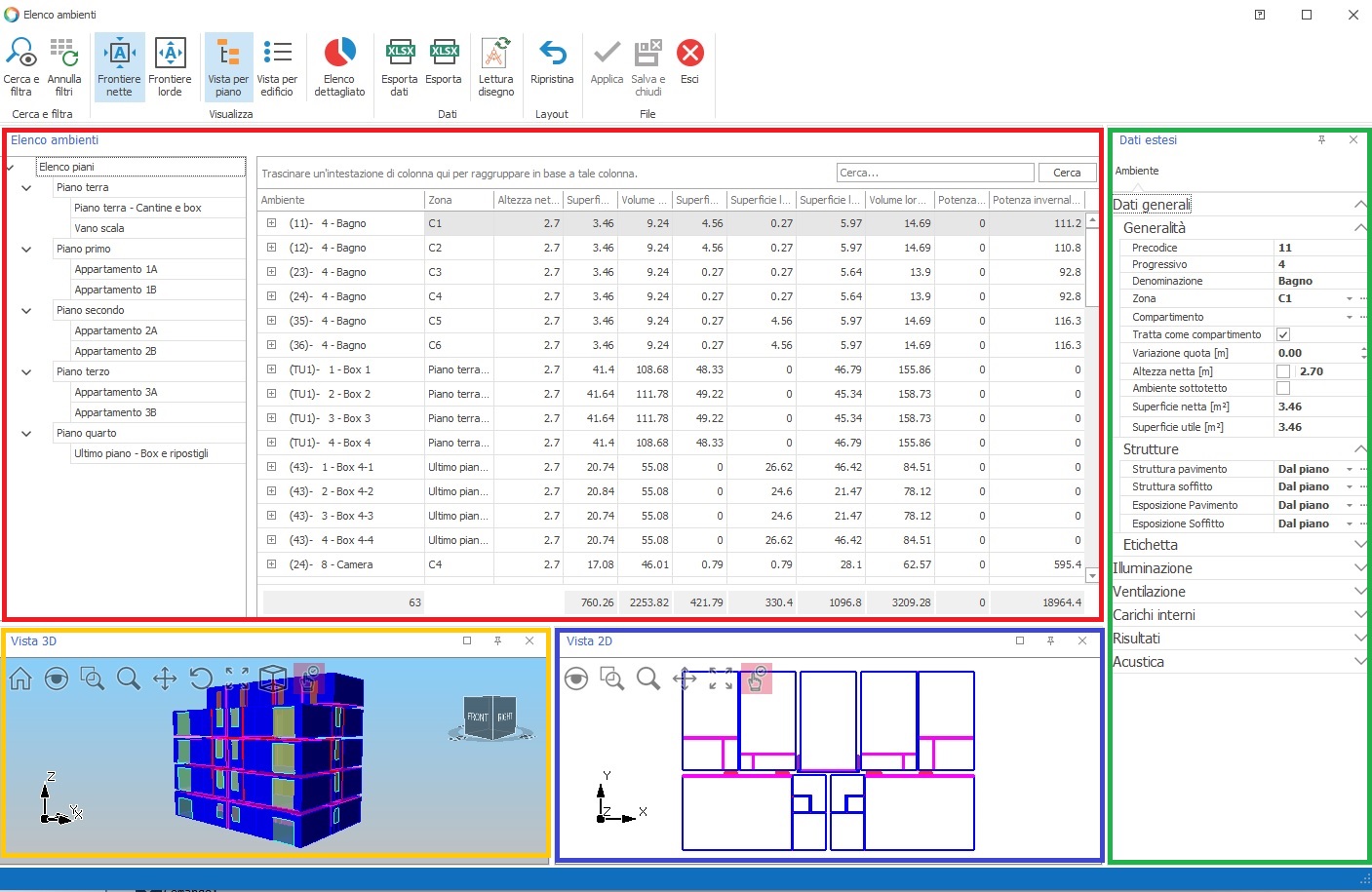

Il programma apre l'"Elenco piani di progetto":
La colonna DESCRIZIONE elenca tutte le Unità Immobiliari definite in progetto e gli ambienti ad esse associati. Ogni ambiente è identificato dal codice, dalla descrizione e da un simbolo colorato che ne definisce la categoria (rosso = zona riscaldata, grigio = zona non trattata, rosso/blu = zona climatizzata).
Cliccando sul simbolo + a sinistra di ogni ambiente (o cliccando il pulsante destro del mouse) è possibile "esplodere" l'ambiente per visualizzarne tutte le frontiere scambianti (parete, esposizione, conduttanza, area, ecc.).

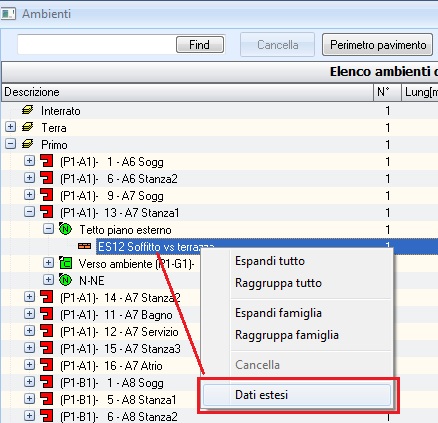

Cliccando il tasto destro del mouse su un ambiente specifico o una delle sue proprietà (esposizione, struttura, ponte termico, ecc.) si apre un menu contestuale che permette l'accesso diretto ai Dati Estesi dell'elemento selezionato e la modifica in tempo reale di alcune proprietà.
Per ogni ambiente, le altre colonne riassumono i principali dati di calcolo termico: superficie, altezza, volume, dispersioni e carichi estivi calcolati.
I valori riportati nelle colonne superficie lorda pavimento [m²], superficie lorda soffitto [m²] e superficie lorda muri [m²] si riferiscono alle sole superfici lorde scambianti.
Questa maschera è un ottimo aiuto per avere una "fotografia" del proprio progetto ed identificare immediatamente eventuali anomalie difficilmente ritrovabili ad occhio nudo.
🔧 Strumenti di navigazione
Campo "FIND" (trova)
Campo di ricerca dove è possibile inserire una parola chiave (o parte di essa) che sarà ricercata contestualmente alla pressione del bottone FIND ed evidenziata in modalità selezione.
La ricerca non funziona per i nomi degli ambienti ma solo per le esposizioni e le proprietà degli ambienti stessi.
Perimetro Pavimento

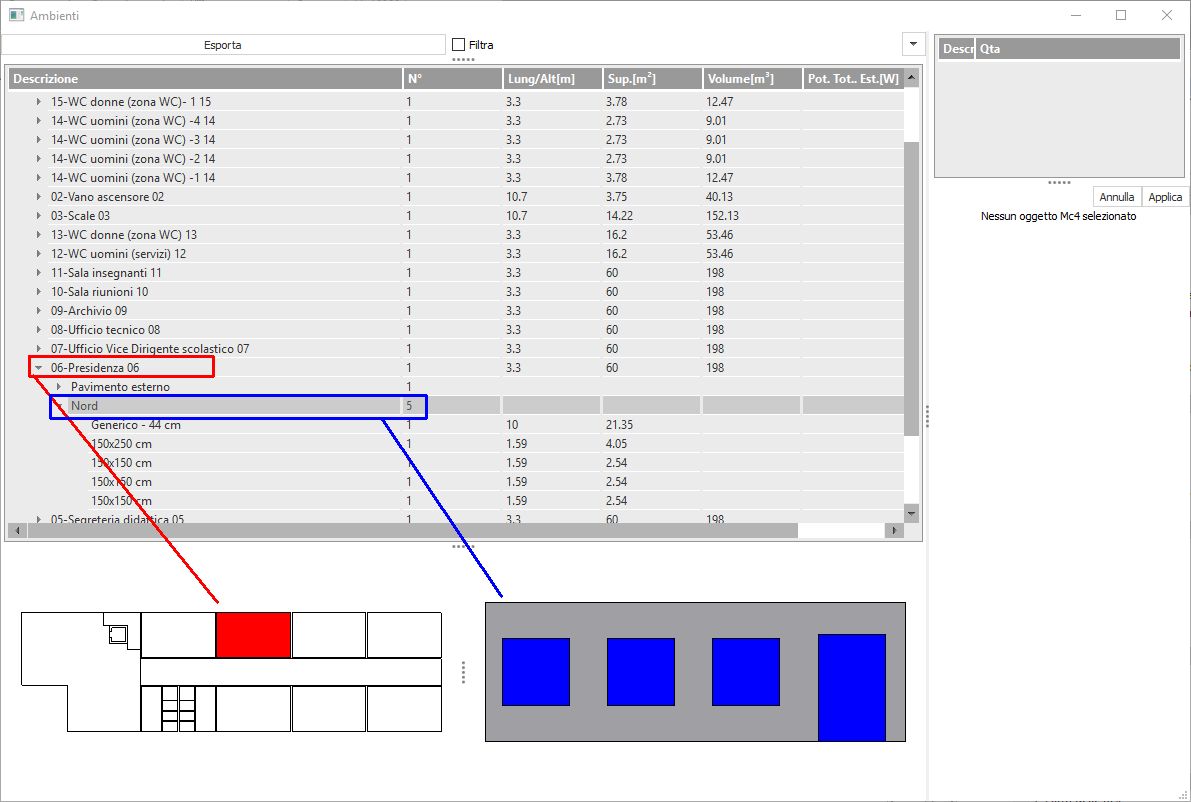

Comando che attiva la visualizzazione in pianta e la vista in sezione del piano su cui risiede l'ambiente selezionato, evidenziando tramite il colore rosso l'ambiente stesso per una sua immediata identificazione.
Esporta

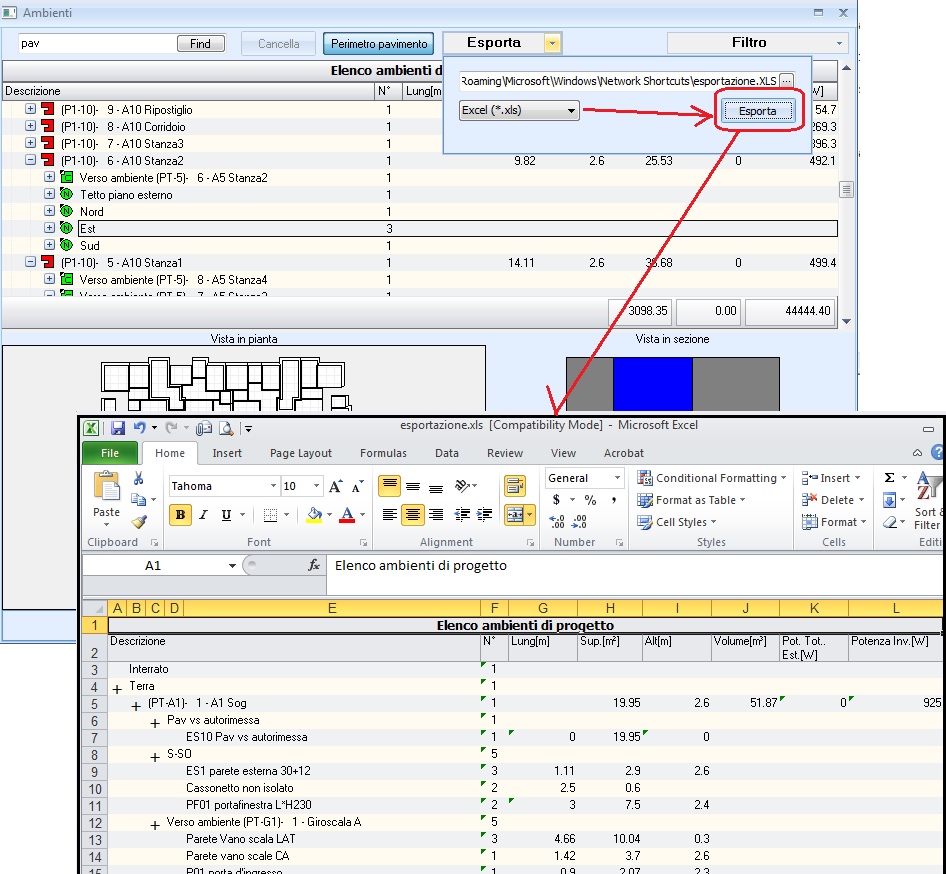

Permette l'esportazione dell'intera tabella esplosa in uno dei formati previsti: MS Excel, HTML, Txt o XML. Per l'esportazione è necessario definire il nome del file di output, il formato e cliccare su ESPORTA.
Filtro
Filtra la lista completa delle Unità immobiliari e degli ambienti in funzione di 3 macro-tipologie: UNITÀ IMMOBILIARI, ZONA, ESPOSIZIONE.
