Input Casi Particolari - Vani Scala e Cavedi
Vani Scala e Cavedi possono essere gestiti come ambienti normali per ciascun piano oppure come un unico ambiente a tutt'altezza. Questa sezione descrive la procedura per il secondo caso.
📌 Dettagli
Vani Scala e Cavedi possono essere gestiti in due modi:
- Come ambienti normali per ogni piano, con soffitto e pavimento definiti per ciascun livello. In questo caso si avranno tanti ambienti Scala o Cavedio quanti sono i piani che essi collegano.
- Come ambiente unico a tutt'altezza, che attraversa tutti i piani interessati.
🛠 Procedura - Ambiente a tutt'altezza

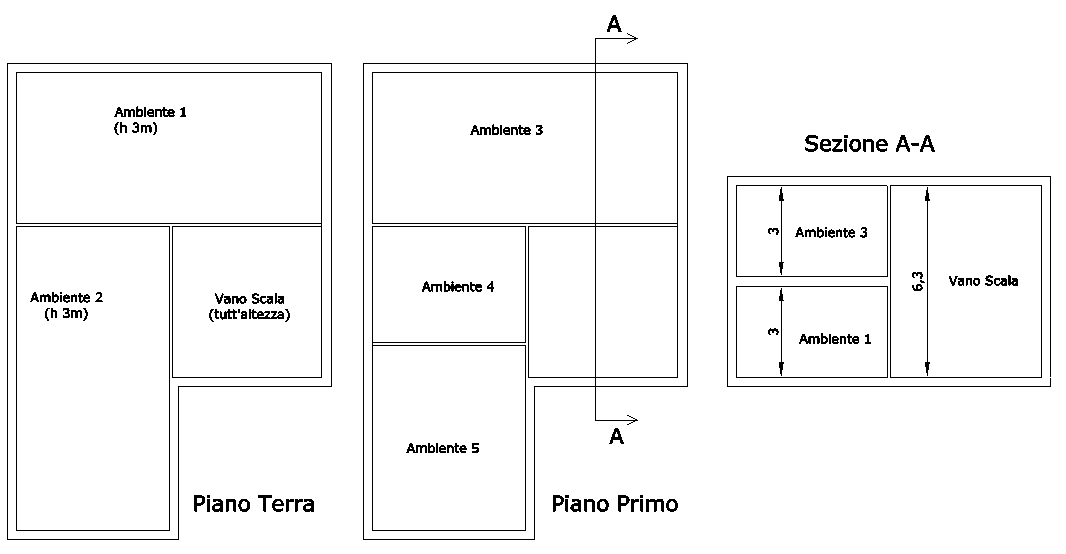

Supponiamo di avere un fabbricato con due ambienti al piano terra di altezza netta 3 metri e un vano scala con altezza netta 6,3 metri; l'altezza dei piani impostata nell'elenco piani è 3 metri per entrambi i piani (Terra e Primo).
L'altezza interna del vano scala non è 6 metri ma 6,3 metri in quanto occorre considerare i 30 cm del solaio interpiano.

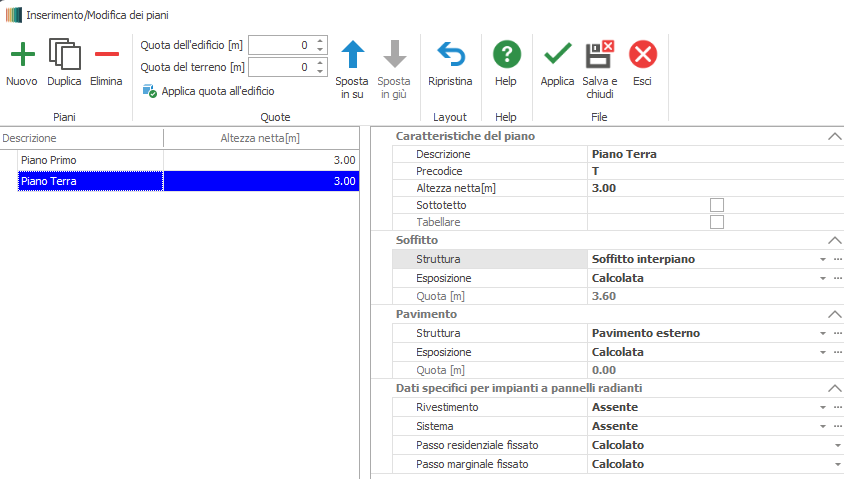

L'elenco piani è compilato come nell'immagine sottostante.

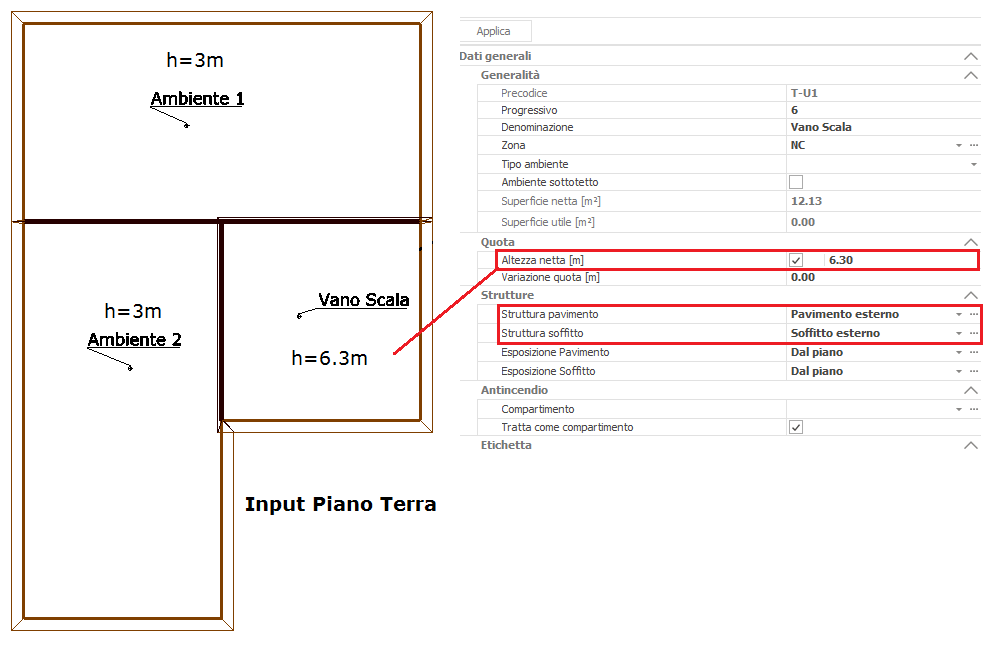

Input al Piano Terra
I due ambienti ad altezza 3 metri devono essere inseriti normalmente con altezza "da Piano", mentre l'ambiente Vano Scala deve essere inserito forzando l'altezza a 6,3 m nella barra laterale attiva al momento dell'input.
Input al Piano Primo
Attivando il Piano Primo, si notano le pareti del vano scala già disegnate automaticamente dal programma (input automatico dell'unifilare), in quanto l'altezza dell'ambiente supera quella del piano terra.
Le pareti del vano scala NON DEVONO essere ridisegnate al piano primo: il programma le ha già inserite automaticamente. Ridisegnarle causerebbe errori di valutazione delle frontiere scambianti. Le pareti generate automaticamente sono pareti "normali" su cui è possibile inserire serramenti.
Al piano primo l'input sarà quindi il seguente:

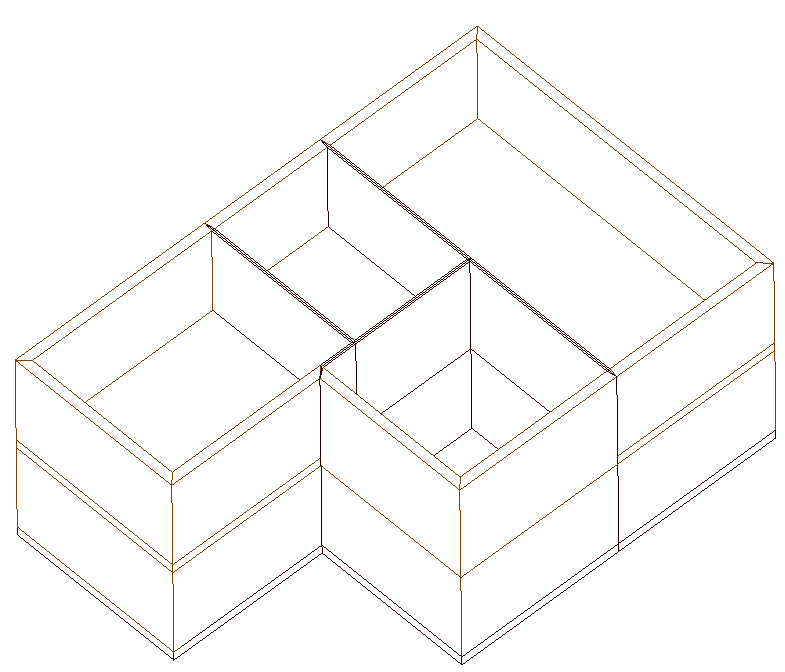

Il risultato 3D del fabbricato è il seguente:
