Disegno dei Muri
Permette il disegno di una parete esterna con posizionamento della linea parete esterna.
📂 Accesso
Icona:
Comando: DWALL
🛠 Interfaccia

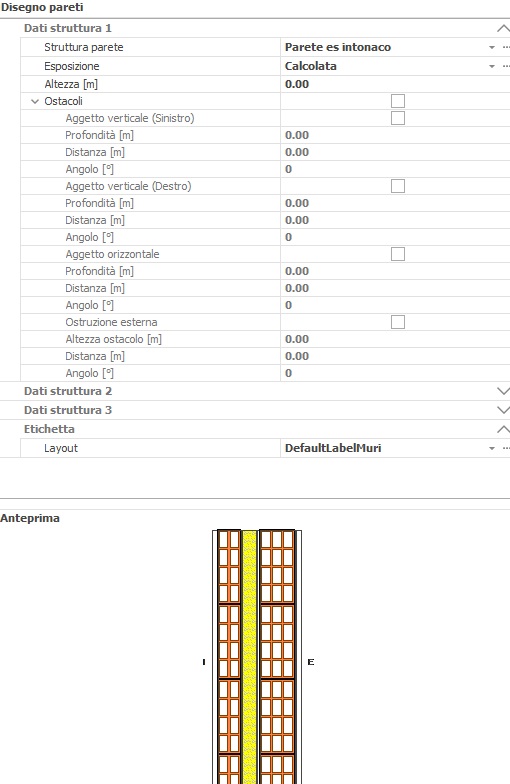

A comando di disegno attivo, la barra laterale (vedi immagine sottostante) mostrerà tutti i parametri riguardanti la parete opaca o vetrata (struttura muro o serramento) che ci si appresta a disegnare. I dati estesi sono suddivisi in quattro sezioni: Dati struttura 1, Dati struttura 2, Dati struttura 3, Etichetta. Le prime tre sezioni permettono di specificare fino a tre diverse stratigrafie che possono caratterizzare una data parete lungo la sua altezza a partire dal pavimento.
📋 Campi
| Campo | Descrizione |
|---|---|
| Struttura parete | Selezionare dal menu a tendina una delle tipologie di struttura presenti nell'archivio strutture. Presente anche il pulsante per aprire l'archivio delle strutture |
| Esposizione | Selezionare dal menu a tendina l'esposizione da associare |
| Altezza [m] | Qualora siano presenti più strutture sovrapposte, indicare l'altezza delle varie porzioni di parete, a partire dal pavimento |
| Ostacoli | Attivando il check si abilita la descrizione manuale degli aggetti o degli ostacoli ai fini del calcolo dell'ombreggiamento |
| Etichetta - Layout | Selezionare la tipologia di etichetta per le pareti |
⚙️ Parametri
L'indicazione dell'altezza è obbligatoria per la prima struttura in presenza di due stratigrafie e per la prima e la seconda struttura in presenza di tre stratigrafie. L'altezza della seconda struttura (in presenza di due sole stratigrafie) o della terza, in presenza di tre stratigrafie, se non inserita, verrà dedotta per differenza rispetto all'altezza netta del locale di inserimento.
L'esecuzione del comando richiede la conferma di due punti: il primo click definisce il punto iniziale e il secondo click il punto finale.
Se è presente il disegno architettonico, l'input si effettua disegnando sul filo interno delle pareti esterne e la mezzeria dei divisori. Prima di cominciare a disegnare si imposti il fattore di scala (di Mc4Suite non del CAD) tramite apposito comando.
Se il disegno architettonico non è presente, si leggono sulla carta le dimensioni delle pareti e si riportano in scala sullo schermo. Anche in questo caso le dimensioni delle pareti perimetrali sono da riferirsi sempre al profilo interno.
💡 Note
Questo comando è analogo al comando Linea incluso nel motore CAD, nel senso che è possibile impostare il punto finale anche in modalità polare: con il mouse si indica la direzione e digitando la lunghezza, in unità di disegno, nella riga di comando.
Tramite questo comando è possibile disegnare anche la parete divisoria che deve essere posta sull'asse del divisorio. Occorre semplicemente selezionare il divisorio come tipo di parete e disegnare cercando di mantenere la posizione dell'asse. Qualora tale posizione non sia esattamente quella dell'asse si avrebbe come risultato una piccola differenza sulle superfici dei vari ambienti.

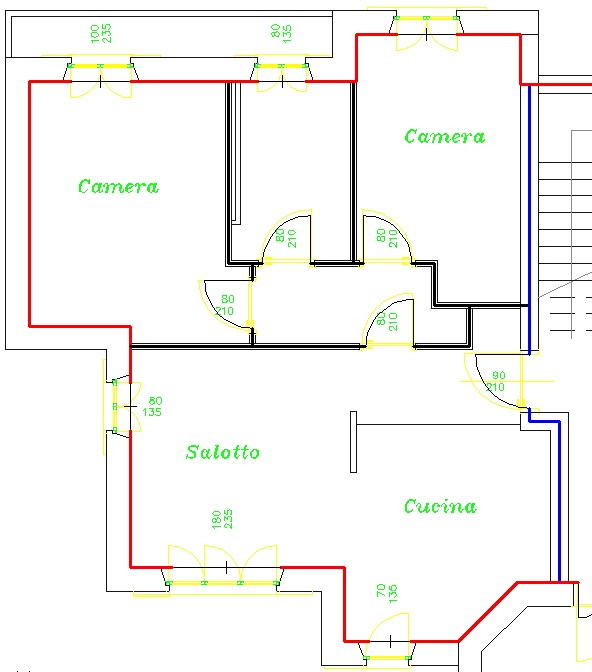

L'immagine qui sotto mostra un esempio di input delle pareti.
