Definizione dell'involucro scambiante
Per accedere alla maschera di gestione dei livelli tetto è possibile cliccare sull'icona "Tetti" posizionata nella barra superiore dei comandi oppure sull'apposita icona nella Barra di navigazione.
📂 Accesso
Per accedere alla maschera di gestione dei livelli tetto, è possibile:

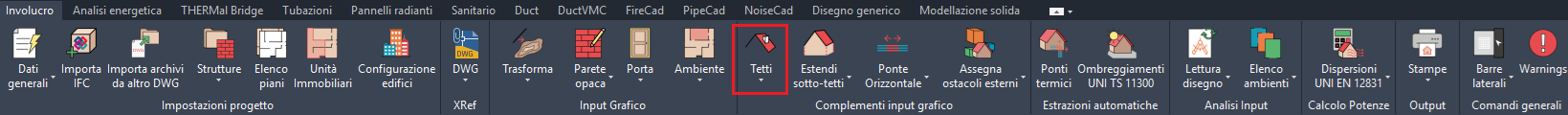

- Cliccare sull'icona "Tetti" posizionata nella barra superiore dei comandi (pannello "Complementi input grafico")

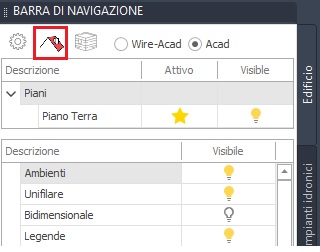

- Cliccare sull'apposita icona posizionata nella prima riga della Barra di navigazione
Selezionare Nuovo. Per riaccedere a questa maschera basta sempre cliccare il testo destro del mouse nella stessa area.
🛠 Interfaccia
In alternativa, la stessa maschera si apre automaticamente al lancio del comando Disegna Colmo o Gronda, ma questo accade solo fino a quando almeno un livello tetto è stato inserito.

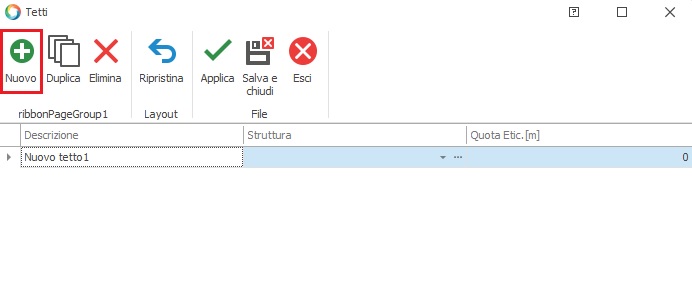

Una volta aperta la maschera occorre cliccare su Nuovo ed il programma aggiunge una riga dove occorre inserire i seguenti campi:
| Campo | Descrizione |
|---|---|
| Descrizione | Descrizione identificativa del livello tetto |
| Struttura | Selezionare la struttura del tetto dall'elenco Strutture |
| Quote etichetta | Specificare a che quota deve essere inserita l'etichetta del tetto/falda |
La Quota etichetta non ha nulla a che vedere con l'altezza di disegno del tetto, che va impostata al momento del disegno delle linee di colmo e gronda.
💡 Note
Occorre inserire più livelli tetto quando in progetto ci sono tetti ad altezze diverse e sovrapposti, nel senso che una proiezione a terra delle linee di gronda e/o colmo si intersecano; quando questo accade occorre disporre i tetti su livelli dedicati e diversi tra loro.
