Definizione dell'involucro scambiante
L'Elenco Frontiere fornisce un riepilogo tabellare di tutte le frontiere scambianti individuate nel progetto, con un navigatore tridimensionale integrato.
📂 Accesso
🛠 Interfaccia

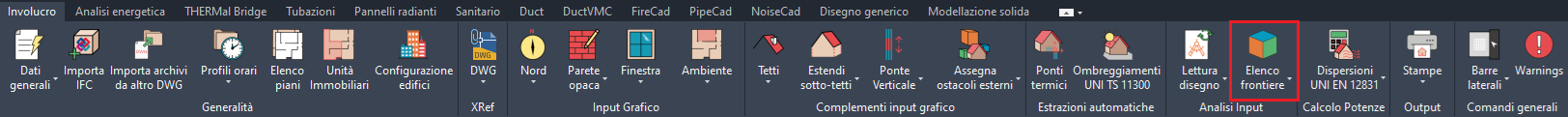

Cliccando sull'icona Elenco Frontiere il programma apre l'omonimo menu.

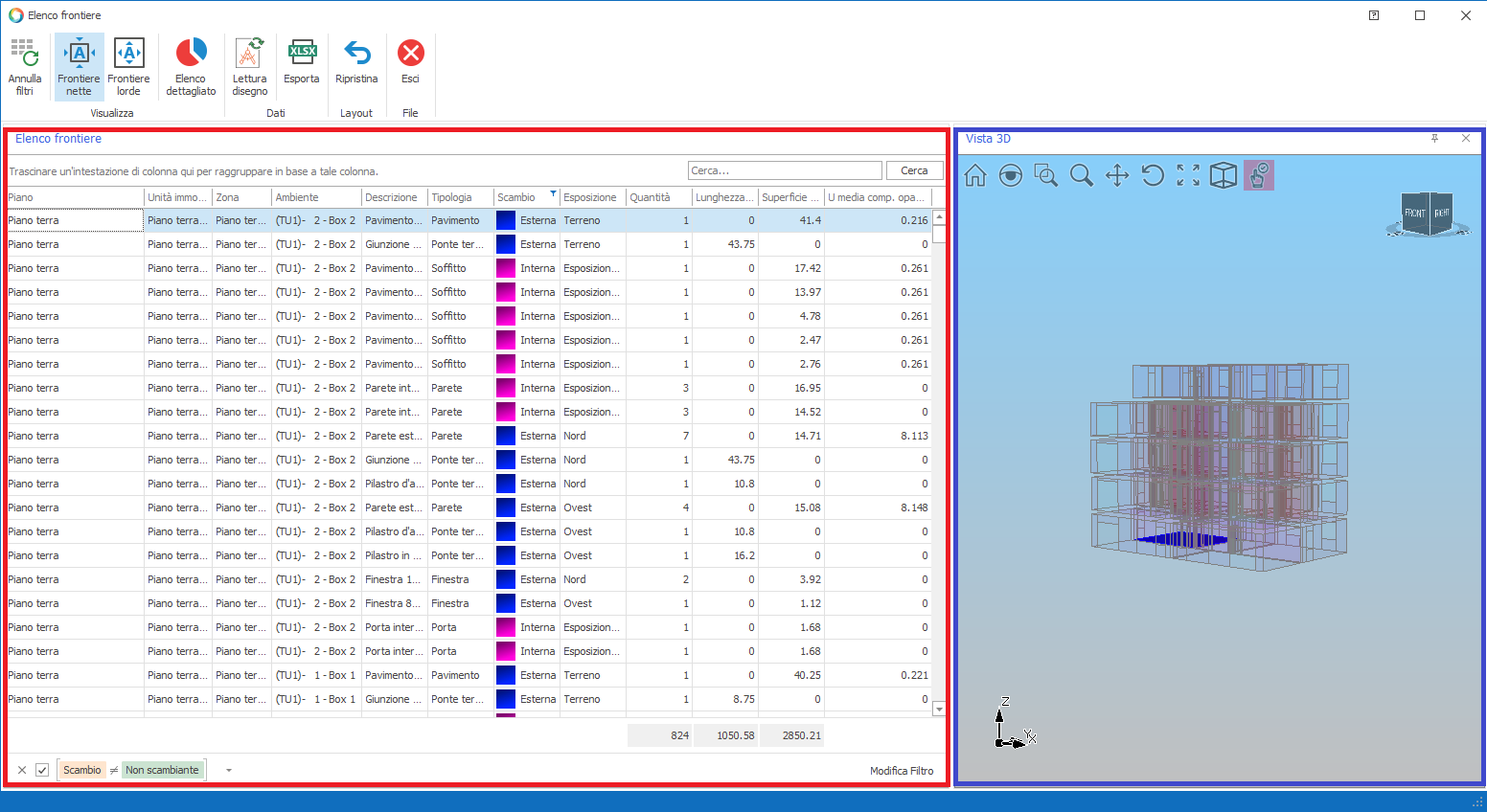

La finestra si divide in due zone:
| Zona | Bordo | Descrizione |
|---|---|---|
| Navigatore tabellare | Rosso | Riepilogo di tutte le frontiere scambianti desumibili dal progetto |
| Navigatore tridimensionale | Blu | Opera in sinergia con il navigatore tabellare per la visualizzazione 3D delle frontiere |
Per l'approfondimento sull'organizzazione e le funzionalità dell'Elenco frontiere si rimanda al documento Strumenti di analisi dell'input reperibile nella sezione "Guide e Tutorial" dell'Area Supporto Tecnico del sito di Mc4Software (accessibile previo inserimento delle credenziali di Login).
💡 Note
Il valore di trasmittanza media riportato nell'Elenco frontiere per ciascun elemento opaco è un dato puramente indicativo e non ha rilevanza ai fini normativi. Viene calcolato secondo gli stessi criteri con cui viene stimato il valore per l'intera categoria di strutture di appartenenza, ma in relazione a una porzione molto più limitata dell'involucro. Valori anche molto elevati di questo parametro in localizzazioni specifiche sono l'effetto tipico della delimitazione dell'analisi a una porzione di superficie lorda molto piccola (talvolta inferiore all'unità).
La presenza di questo indicatore nel dettaglio delle frontiere ha l'esclusiva finalità di individuare possibili criticità nella distribuzione del valore di trasmittanza media dovute alla presenza di una molteplicità di ponti termici, e non ha valore ai fini della verifica complessiva di tale parametro.
